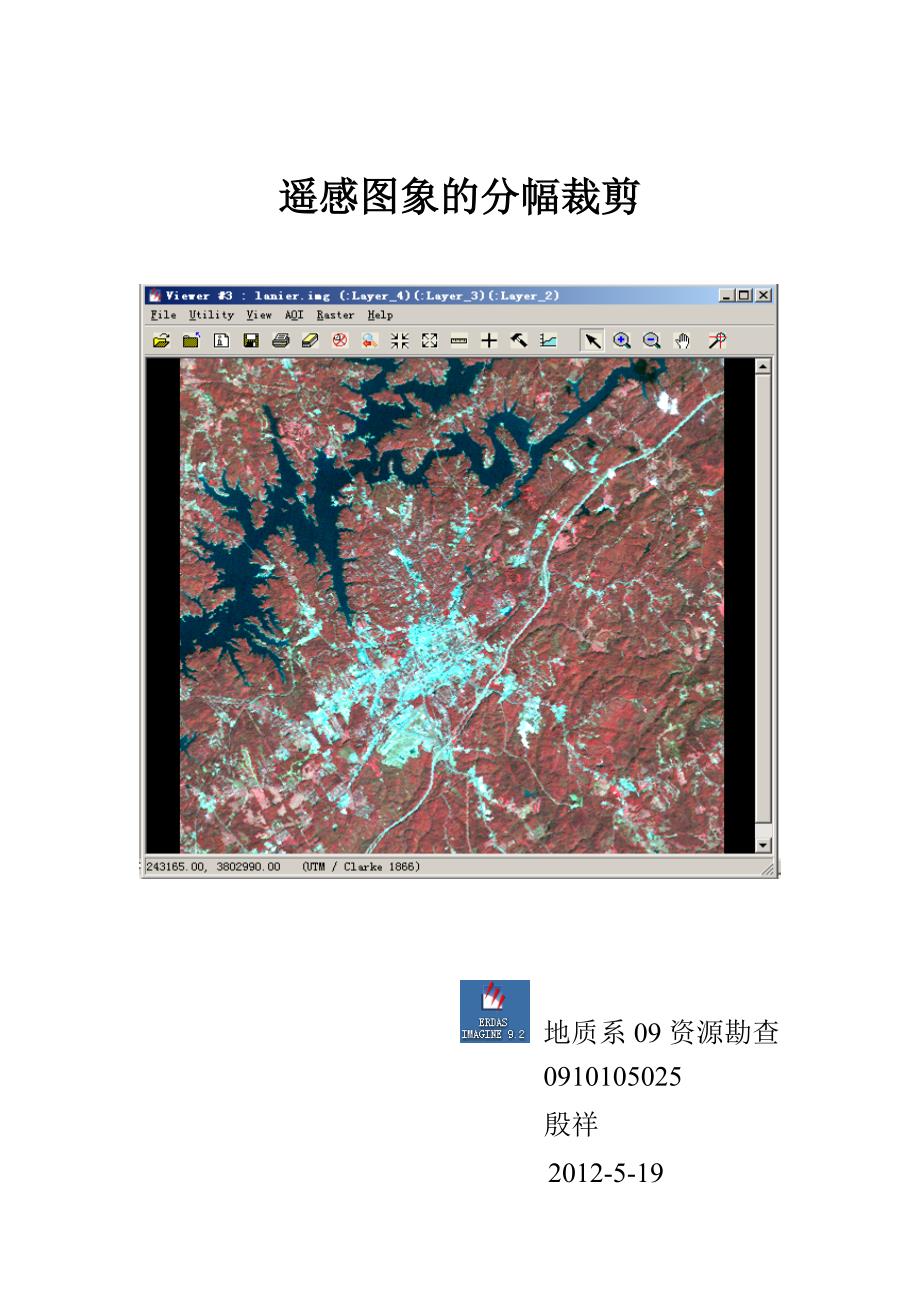

遥感图象的分幅裁剪 地质系 09 资源勘查0910105025殷祥2012-5-19遥感图象的分幅裁剪 一、实验目的： 掌握在 ERDAS 中进行影像分幅裁剪的操作方法 二、实验内容 ： 按照 ERDAS 实现图象分幅裁剪的过程，可以将图象分幅裁剪分为两种类型： 1. 规则分幅裁剪 规则分幅裁剪是指裁剪图象的边界范围是一个矩形①通过直接输入右上角、右下角的 坐标值；②先在图像视窗中放置查询框，然后在对话框中选择 From Inquire Box 就可确定 图象的裁剪位置 具体操作： 1） 打开 ERDAS，然后打开窗口，将需要裁剪的图层用 viewer 打开，这里打开了 Cody Lyinee 中的 1001.img ，接着，单击 utility | inquire box…，于是出现一个对话框，在对 话框里将线的颜色改为与图层反差较大的的颜色，这里选 ， 接着即可在图层中进行矩形的范围的选择，选择好后点击 apply； 2） 在 ERDAS 的菜单栏中选择 ，在弹出的快捷菜单中选择 subset image…接着在 继续弹出的对话框中，在 中选择要裁剪的对象，这里是 ，然后在 输出 中输入要输出的文件名，这为 1003.img ，接着点击 ，然后设置 ，完成之后点击 OK，操作的界面显示如下图：3)设置好后单击 OK, 于是生成过程产生 ， 完成之后点击 OK,于是乎 1003.img 这一从 1001.img 图层中裁剪下来的图像生成 4）从新打开一个 viewer，中其中打开 1003.img ，出现两个 viewer 窗口各自显示被裁剪图 1001.img 以及裁剪生成图 1003.img，如下图所示 2. 不规则分幅裁剪不规则裁剪是指裁剪图象的边界是个任意多边形，无法通过左上角和右下角两点的坐 标确定图象的裁剪位置，而必须事先生成一个完整的闭合多边形区域。
针对不同的情况采 用不同裁剪过程 第一种方法： 先在图像视窗中绘制 AOL 区域，然后在对话框中选择 AIO 功能； 具体操作： 1） 打开一个 viewer，在其中打开要裁剪的图像，如 1001.img ，然后单击 AOI 中的 tools ， 接着单击 tools 中的多边形编辑 ，接着就可以在图像中进行多边形选定，编辑完成 之后，单击 file 中的 save 中的 AOI layer as…，在弹出的窗口中输入保存文件的名称， 如 1004.aoi，OK，于是这个多边形的 AOI 文件保存； 2） 开始对刚才编辑的多边形就行裁剪，单击 ，选择 ，输入 要裁剪的 file，输人要输出文件的名称，如 1004.img，这里不需要点击 ， 然后设置 ，接着点击 Subset 下方的 ，在弹出的对话框中选择 ，再在 中选择刚刚保存的 1004.aio 文件，选好后单击 OK ，再在 subset 窗 口中点击 OK 具体操作的界面如下图3） 裁剪得的 1004.img 文件开始生成， ，合成之后单击 OK 4） 重新打开一个 viewer 窗口，在其中打开 1004.img ，与被裁剪图像作对比，如下图所示 第二种方法： 1）将 Arcinfo 的一个 Polygon Coverage 多边形转换成网格图象。
点击 interpreter/utilities/Vector/vector to Raster—打开 vector to Raster 对话框，并设置参数，并实 现转换，单击 OK 最后得到 1004- r.img(具体做法不明) ，在 viewer 中打开得到3） 通过掩膜运算实现图像不规则裁剪点击 Interpreter/Utilities /Mask--打开 Mask 对话框， 如下图 mask 对话框所示，并设置参数如下：在 setup recode 中设置成 ，设置好后点击 OK 4)于是，目标文件 1005.img 合成5）打开一个新的 viewer，在其中打开生成的 1005.img ，如下图所示 如果将参数设置为 ，则在新 viewer 中打 开生成的文件，会出现下图情况： 下图为被裁剪图像：三，实验小结 通过本实验，学习到了三种裁剪方式，而且各有好坏对于实验中第三种方法中，1004- r.img 文件的生成中的参数设置不是很了解，自己设置过程中遇到了很多的问题还有第三 种方法中在经过裁剪之后，感觉图像的分辨率下降了，不知道是什么原因，还需在今后的 学习中好好领悟。
