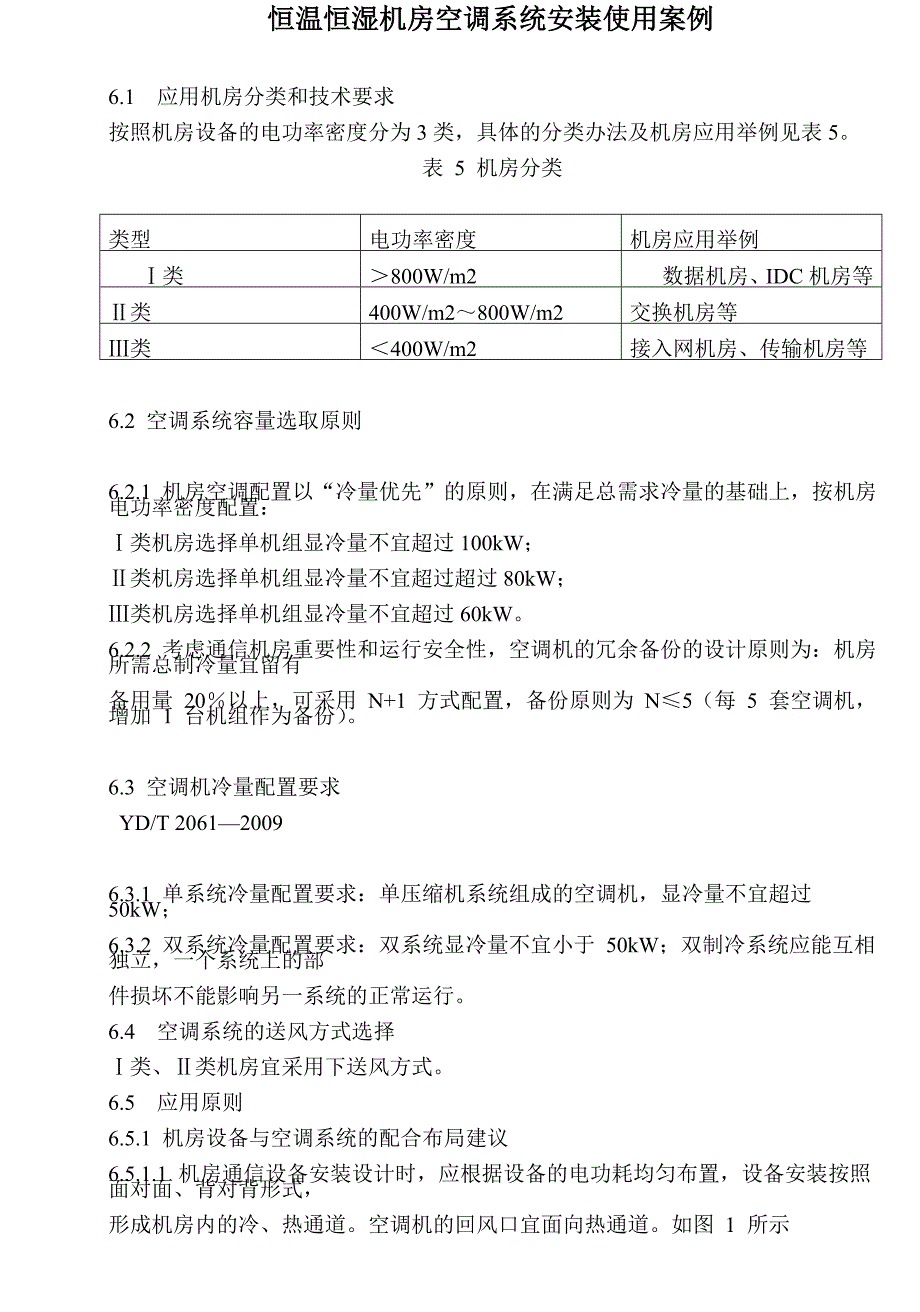

恒温恒湿机房空调系统安装使用案例恒温恒湿机房空调系统安装使用案例6.1 应用机房分类和技术要求 按照机房设备的电功率密度分为 3 类，具体的分类办法及机房应用举例见表 5 表 5 机房分类类型电功率密度机房应用举例Ⅰ类＞800W/m2数据机房、IDC 机房等Ⅱ类400W/m2～800W/m2交换机房等Ⅲ类＜400W/m2接入网机房、传输机房等6.2 空调系统容量选取原则 6.2.1 机房空调配置以“冷量优先”的原则，在满足总需求冷量的基础上，按机房电功率密度配置： Ⅰ类机房选择单机组显冷量不宜超过 100kW； Ⅱ类机房选择单机组显冷量不宜超过超过 80kW； Ⅲ类机房选择单机组显冷量不宜超过 60kW 6.2.2 考虑通信机房重要性和运行安全性，空调机的冗余备份的设计原则为：机房所需总制冷量宜留有备用量 20％以上，可采用 N+1 方式配置，备份原则为 N≤5（每 5 套空调机，增加 1 台机组作为备份） 6.3 空调机冷量配置要求 YD/T 2061—2009 6.3.1 单系统冷量配置要求：单压缩机系统组成的空调机，显冷量不宜超过 50kW； 6.3.2 双系统冷量配置要求：双系统显冷量不宜小于 50kW；双制冷系统应能互相独立，一个系统上的部件损坏不能影响另一系统的正常运行。
6.4 空调系统的送风方式选择 Ⅰ类、Ⅱ类机房宜采用下送风方式 6.5 应用原则 6.5.1 机房设备与空调系统的配合布局建议 6.5.1.1 机房通信设备安装设计时，应根据设备的电功耗均匀布置，设备安装按照面对面、背对背形式，形成机房内的冷、热通道空调机的回风口宜面向热通道如图 1 所示6.5.1.2 空调机送风应保证通畅，机架空隙应予以阻挡应防止冷热气流直接混合，送风气流组织应均匀有效，满足机房设备散热的要求；末端风口可调节风量和气流角度6.5.2 通信设备机柜列间距 对通信机柜通风方式的分类如图 2 所示：a) 前进风后出风式机柜（如图 2 中 A 所示）： Ⅰ类机房，机柜列间距不小于 1.8m； Ⅱ类机房：机柜列间距不小于 1.5m； Ⅲ类机房：机柜列间距不小于 1.2m b)下进风后出风式机柜（如图 2 中 B 所示） ，采用下送风的送风方式时，机柜列间距不小于 1mc) 对于其它通风方式的机柜，根据具体的特点，参考 A、B 两种机柜的列间距进行设计 机柜进出风量的要求，可参考表 6温差（K)1kw 热量对应风量 （m3/h）6498742683739332102991127112249注：计算公式为 V=3600•Q/C•P•△T式中 V：风量，单位为 m3/h；Q：发热量，单位为 Kw；C：空气密度，取值 1.2kg/m3；P：空气比热容，取值 1.005kj/(kg.K)△T：温差，单位为 K以上为在标准大气压取值。
高电功率密度设备的布置 对于电功率大于 5kVA 的单个机柜，应考虑高热密度解决方案 6.6 气流组织 6.6.1 上送风风管送风 6.6.1.1 主风管内的风速在 6m/s～9m/s 的范围之内,支风管内的风速在 3m/s～6m/s 的范围之内 6.6.1.2 根据机房功能规划和设备摆放位置，合理设计送风口和回风位置，保证过道上的冷气流分布均匀每个送风口应能输出对应机柜需要的最大风量要求，且有调节风量、送风角度的装置 6.6.1.3 送风距离宜小于 20m 6.6.1.4 多台空调联合运行 1）共用主风管时,应避免气流的直角转弯和气流对撞，汇接空调数量不大于 3 台 2）设计静压箱，静压箱箱体截面风速低于 5m/s 6.6.1.5 送风机出口 600mm 以内,避免设置风阀等影响气流的管件 6.6.1.6 如果机房空调设置在单独的房间内，回风口截面风速应低于 3m/s 6.6.2 下送风地板送风 6.6.2.1 地板高度宜为： Ⅰ类机房:地板下净高度大于 500mm； Ⅱ类机房:地板下净高度大于 400mm； Ⅲ类机房:地板下净高度大于 300mm 当选择下送风方式时，机房应符合下列基本要求。
6.6.2.2 送风距离宜小于 15m 6.6.2.3 架空地板必须采用经国家消防安全检测中心认可的不燃材料，且具有良好的防静电、防老化及防龟裂性能；架空地板的承载应大于 2.5kN/m 6.6.2.4 架空层以下空间只准通风，严禁布放线缆及无关管道6.6.2.5 架空地板下的楼面应铺设不燃材料制造的保温层和保护层，防止楼板面层结露，架空地板不得与其它任何洞孔相通 6.7 安装原则 按照 GB 50243-2002 及空调机制造厂商提供的安装手册苏州宝昀通检测设备有限公司是一家专业从事环境检测设备研发、生产、销售服务的高新技术企业，公司秉持“敬业、团体、创新”的企业精神及“诚信、务实”的理念为您提供一流的产品与服务本公司主要产品：恒温恒湿试验箱、恒温恒湿箱、冷热冲击试验箱、高低温低气压试验箱、盐雾试验箱，QUV 紫外光老化试验箱、砂尘试验箱、淋雨试验箱、昆山恒温恒湿箱，重庆恒温恒湿箱等环境检测设备欢迎广大客户到厂参观并选用我们的产品，我们将竭诚为您提供最优质的服务和产品。
