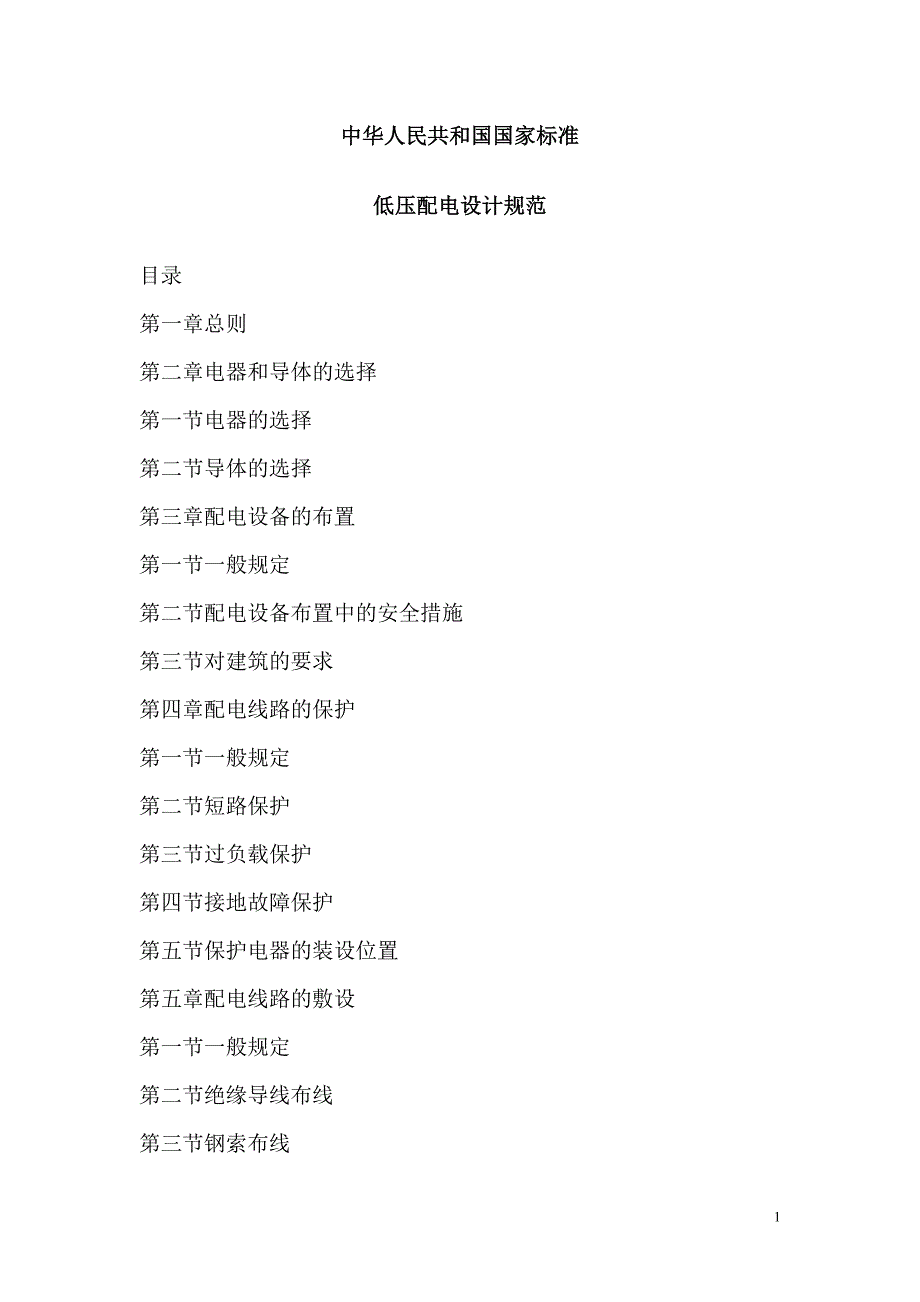

1中华人民共和国国家标准中华人民共和国国家标准低压配电设计规范低压配电设计规范目录第一章总则第二章电器和导体的选择第一节电器的选择第二节导体的选择第三章配电设备的布置第一节一般规定第二节配电设备布置中的安全措施第三节对建筑的要求第四章配电线路的保护第一节一般规定第二节短路保护第三节过负载保护第四节接地故障保护第五节保护电器的装设位置第五章配电线路的敷设第一节一般规定第二节绝缘导线布线第三节钢索布线2第四节裸导体布线第五节封闭式母线布线第六节电缆布线第七节竖井布线附录一名词解释附录二本规范用词说明附加说明第一章第一章 总则总则第１．０．１条 为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范第１．０．２条 本规范适用于新建和扩建工程的交流、工频５００Ｖ以下的低压配电设计第１．０．３条 低压配电设计应节约有色金属，合理地选用铜铝材质的导体第１．０．４条 低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定第二章第二章 电器和导体的选择电器和导体的选择第一节第一节 电器的选择电器的选择第２．１．１条 低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；3二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条 件；五、电器应满足短路条 件下的动稳定与热稳定的要求用于断开短路电流的电器，应满足短路条 件下的通断能力第２．１．２条 验算电器在短路条 件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的１％时，应计入电动机反馈电流的影响第２．１．３条 当维护、测试和检修设备需断开电源时，应设置隔离电器第２．１．４条 隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施第２．１．５条 隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关第２．１．６条 隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片；四、不需要拆除导线的特殊端子；五、熔断器第２．１．７条 半导体电器严禁作隔离电器第２．１．８条 通断电流的操作电器可采用下列电器：4一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、１０Ａ及以下的插头与插座。
第二节第二节 导体的选择导体的选择第２．２．１条 导体的类型应按敷设方式及环境条 件选择绝缘导体除满足上述条 件外，尚应符合工作电压的要求第２．２．２条 选择导体截面，应符合下列要求：一、线路电压损失应满足用电设备正常工作及起动时端电压的要求；二、按敷设方式及环境条 件确定的导体载流量，不应小于计算电流；三、导体应满足动稳定与热稳定的要求；四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表２．２．２的规定表２．２．２ 固定敷设的导线最小芯线截面最小芯线截面（ｍｍ２） 敷设方式 铜 芯 铝芯 裸导线敷设于绝缘子上 10 10 绝缘导线敷设于绝缘子上：室内 Ｌ≤２ｍ1.01.52.52.55室外 Ｌ≤２ｍ室内外 ２＞Ｌ≤６ｍ２＜Ｌ≤１６ｍ１６＜Ｌ≤２５ｍ 2.54 6 4610 绝缘导线穿管敷设 1.0 2.5 绝缘导线槽板敷设绝缘导线线槽敷设塑料绝缘护套导线扎头直敷 1.00.751.0 2.52.52.5 第２．２．３条 沿不同冷却条 件的路径敷设绝缘导线和电缆时，当冷却条 件最坏段的长度超过５ｍ，应按该段条 件选择绝缘导线和电缆的截面，或只对该段采用大截面的绝缘导线和电缆。
第２．２．４条 导体的允许载流量，应根据敷设处的环境温度进行校正，温度校正系数可按下式计算：（２．２．４）式中 Ｋ温度校正系数；t0敷设处的环境温度（℃）； 注：Ｌ为绝缘子支持点间距t2导体载流量标准中所采用的环境温度（℃）第２．２．５条 导线敷设处的环境温度，应采用下列温度值：6一、直接敷设在土壤中的电缆，采用敷设处历年最热月的月平均温度；二、敷设在空气中的裸导体，屋外采用敷设地区最热月的平均最高温度；屋内采用敷设地点最热月的平均最高温度（均取１０年或以上的总平均值第２．２．６条 在三相四线制配电系统中，中性线（以下简称Ｎ线）的允许载流量不应小于线路中最大不平衡负荷电流，且应计入谐波电流的影响第２．２．７条 以气体放电灯为主要负荷的回路中，中性线截面不应小于相线截面第２．２．８条 采用单芯导线作保护中性线（以下简称ＰＥＮ线）干线，当截面为铜材时，不应小于１０ｍｍ２；为铝材时，不应小于１６ｍｍ２；采用多芯电缆的芯线作ＰＥＮ线干线，其截面不应小于４ｍｍ２第２．２．９条 当保护线（以下简称ＰＥ线）所用材质与相线相同时，ＰＥ线最小截面应符合表２．２．９的规定表２．２．９ ＰＥ线最小截面相线芯线截面Ｓ（ｍｍ２） ＰＥ线最小截面（ｍｍ２） Ｓ≤１６ Ｓ １６＜Ｓ≤３５ １６ Ｓ＞３５ Ｓ/２ 7第２．２．１０条 ＰＥ线采用单芯绝缘导线时，按机械强度要求，截面不应小于下列数值：有机械性的保护时为２．５ｍｍ２；无机械性的保护时为４ｍｍ２。
第２．２．１１条 装置外可导电部分禁用作ＰＥＮ线第２．２．１２条 在ＴＮＣ系统中，ＰＥＮ线严禁接入开关发备注：ＴＮＣ系统在ＴＮ系统中，整个系统的中性线与保护线是合一的其定义应符合现行国家标准《交流电气装置接地设计规范》的规定ＴＮ系统在此系统内，电源有一点与地直接连接，负荷侧电气装置的外露可导电部分则通过ＰＥ线与该点连接其定义应符合现行国家标准《交流电气装置接地设计规范》的规定 第三章第三章 配电设备的布置配电设备的布置第一节第一节 一般规定一般规定第３．１．１条 本章的规定适用于工业厂房和民用建筑一般场所内的配电设备的布置变电所低压配电室的配电设备布置，应符合国家标准《１０ｋＶ及以下变电所设计规范》（ＧＢ５００５３－９４）的规定第３．１．２条 配电室的位置应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、干燥和震动轻微的地方，并宜适当留有发展余地第３．１．３条 配电设备的布置必须遵循安全、可靠、适用和经济等原则，并应便于安装、操作、搬运、检修、试验和监测8第３．１．４条 配电室内除本室需用的管道外，不应有其它的管道通过室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接配电屏的上方不应敷设管道。
第３．１．５条 落地式配电箱的底部宜抬高，室内宜高出地面５０ｍｍ以上，室外应高出地面２００ｍｍ以上底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内第３．１．６条 同一配电室内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施第３．１．７条 当高压及低压配电设备设在同一室内时，且二者有一侧柜顶有裸露的母线，二者之间的净距不应小于２ｍ第３．１．８条 成排布置的配电屏，其长度超过６ｍ时，屏后的通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过１５ｍ时，其间尚应增加出口第３．１．９条 成排布置的配电屏，其屏前和屏后的通道最小宽度应符合表３．１．９的规定第二节第二节 配电设备布置中的安全措施配电设备布置中的安全措施第３．２．１条 在有人的一般场所，有危险电位的裸带电体应加遮护或置于人的伸臂范围以外注：①置于伸臂范围以外的保护仅用来防止人无意识地触及裸带电体；②伸臂范围是指人手伸出后可能触及的区域9第３．２．２条 标称电压超过交流２５Ｖ（均方根值）容易被触及的裸带电体必须设置遮护物或外罩，其防护等级不应低于《外壳防护等级分类》（ＧＢ４２０８８４）的ＩＰ２Ｘ级。
第３．２．３条 遮护物和外罩必须可靠地固定，并应具有足够的稳定性和耐久性第３．２．４条 当需要移动遮护物、打开或拆卸外罩时，必须采取下列的措施之一：一、使用钥匙或其它工具；二、切断裸带电体的电源，且只有将遮护物或外罩重新放回原位或装好后才能恢复供电第３．２．５条 当裸带电体用遮护物遮护时，裸带电体与遮护物之间的净距应满足下列要求：一、当采用防护等级不低于ＩＰ２Ｘ级的网状遮护物时，不应小于１００ｍｍ；二、当采用板状遮护物时，不应小于５０ｍｍ第３．２．６条 容易接近的遮护物或外罩的顶部，其防护等级不应低于《外壳防护等级分类》（ＧＢ４２０８８４）的ＩＰ４Ｘ级第３．２．７条 当采用遮护物和外罩有困难时，可采用阻挡物进行保护，阻挡物应能防止下列情况的发生：一、人体无意识地接近裸带电体；二、操作设备过程中人体无意识地触及裸带电体10注：阻挡物用于防止无意识地触及裸带电体，不能防止故意绕过阻挡物而有意识地触及裸带电体阻挡物是指栏杆、网状屏障等第３．２．８条 在有人的一般场所，人距裸带电体的伸臂范围应符合下列规定：一、裸带电体布置在有人活动的上方时，裸带电体与地面或平台的垂直净距不应小于２．５ｍ；二、裸带电体布置在有人活动的侧面或下方时，裸带电体与平台边缘的水平净距不应小于１．２５ｍ；三、当裸带电体具有防护等级低于ＩＰ２Ｘ级的遮护物时，伸臂范围应从遮护物算起。
第３．２．９条 在正常的人工操作时手中需执有导电物件的场所，计算伸臂范围时应计入这些物件的尺寸第３．２．１０条 配电室通道上方裸带电体距地面的高度不应小于下列数值：一、屏前通道为２．５ｍ；当低于２．５ｍ时应加遮护，遮护后的护网高度不应低于２．２ｍ；二、屏后通道为２．３ｍ，当低于２．３ｍ时应加遮护，遮护后的护网高度不应低于１．９ｍ第３．２．１１条 安装在生产车间和有人场所的开敞式配电设备，其未遮护的裸带电体距地面高度不应小于２．５ｍ；当低于２．５ｍ时应设置遮护物或阻挡物，阻挡物与裸带电体的水平净距11不应小于０．８ｍ，阻挡物的高度不应小于１．４ｍ；阻挡物内屏前、屏后的通道宽度应符合本规范第３．１．９条 的规定第三节第三节 对建筑的要求对建筑的要求第３．３．１条 配电室屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级第３．３．２条 配电室长度超过７ｍ时，应设两个出口，并宜布置在配电室的两端当配电室为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口配电室的门均应向外开启，但通向高压配电室的门应为双向开启门第３．３．３条 配电室的顶棚、墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。
第３．３．４条 配电室内的电缆沟应采取防水和排水措施第３．３．５条 当严寒地区冬季室温影响设备的正常工作时，配电室应采暖炎热地区的配电室应采取隔热、通风或空调等措施有人值班的配电室，宜采用自然采光在值班人休息间内宜设给水、排水设施附近无厕所时宜设厕所第３．３．６条 位于地下室和楼层内的配电室，应设设备运输的通道，并应设良好的通风和可靠的照明系统第３．３．７条 配电室的门、窗关闭应密合；与室外相通的洞、通风孔应设防止鼠、蛇类等小动物进入的网罩，其防护等级不宜低于《外壳防护等级分类》（ＧＢ４２０８／８４）的ＩＰ３Ｘ级直接与室外露天相通的通风孔还应采取防止雨、雪飘入的措施 12第四章第四章 配电线路的保护配电线路的保护第一节第一节 一般规定一般规定第４．１．１条 配电线路应装设短路保护、过负载保护和接地故障保护，作用于切断供电电源或发出报警信号第４．１．２条 配电线路采用的上下级保护电器，其动作应具有选择性；各级之间应能协调配合但对于非重要负荷的保护电器，可采用无选择性切断第４．１．３条 对电动机、电焊机等用电设备的配电线路的保护，除应符合本章要求外，尚应符合现行国家标准《通用用电设备配电设计规范》（ＧＢ５００５５－９４）的规定。
第二节第二节 短路保护短路保护第４．２．１条 配电线路的短路保护，应在短路电流对导体和连接件产生的热作用和机械作用造成危害之前切断短路电流第４．２．２条 绝缘导体的热稳定校验应符合下列规定：一、当短路持续时间不大于５ｓ时，绝缘。
