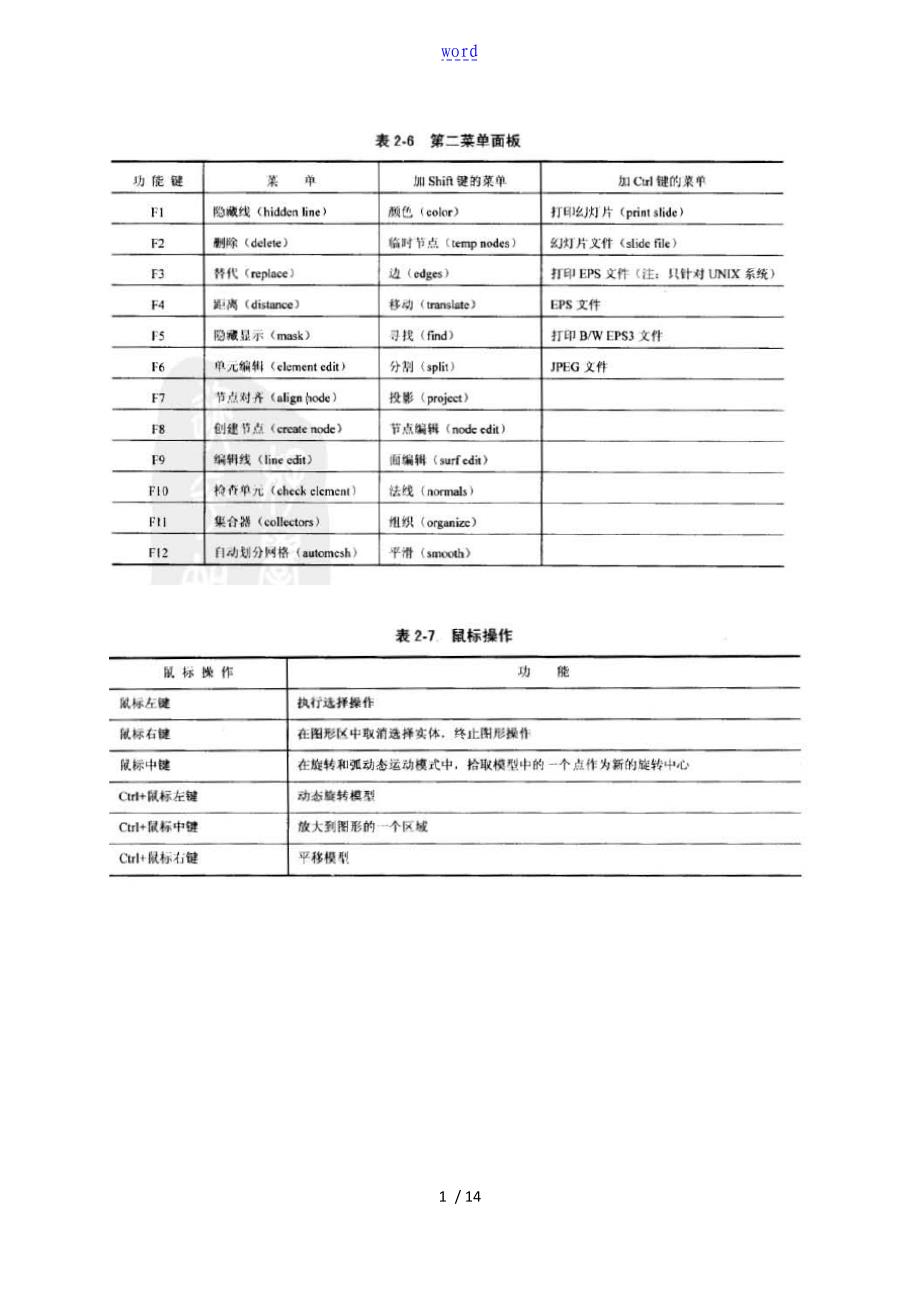

word强度分析以A380铝支架分析为例：1. Start license services双击，进入界面，再点击Start Server,取得软件应用许可，进入Hyper mesh工作界面;2. 选择模块Nastran双击，弹出对话框，选择Nastran点击OK点击斜向下的绿色箭头，进入界面，将已建好的模型导入HyperMesh;3. 选择模型，去实体选择要分析的模型，点击图标变灰色，隐藏其它模型点击F2，框选模型〔如未选中，模型为壳层〕，将实体〔solid〕去掉,只留下壳层〔1111〕4. 数模几何清理(auto cleanup 和F11)，防止两条轮廓线过于接近或夹角太小〔小于30度〕，再进展人工修清理模型曲线，点击F11，进入界面，一般使用如下图1、2、5创建点和点之间的线、点垂直于线的线、删除特征线〔鼠标左键去掉曲线，右键添加〕去倒角,geom，defeature,surf fillets，find，选中要去掉的倒角面，remove5. 切法兰面为了确定零件上与加载点相关联的节点位置，我们在约束〔螺栓位置〕和加载处切法兰面〔5.1〕找到圆心Geom—circle—find center;常按鼠标左键，在白线上选择三点，点击“find〞，出现圆心〔5.2〕 画圆center&radius 点找到的圆心，输入radius尺寸，点N1,在面上点三个点，点“create"按住左键选中曲线找到节点, M6的螺栓，法兰半径6.5；M8/8.5，M10/10.5，M12/12.5；〔5.3〕Surface edit —trim with lines—with lines；选面、点鼠标中键，选线, 点鼠标中键，选择N1、N2、N3点。
6. 生成外表三角形壳单元在ponent中建shell,右键make current,使生成的壳单元在该层中，假如生成的网格没有在shell中，可以通过tool-organize-elems-retrieve来转移点击F12—surface/trias〔选择三角形单元〕选中—mesh,接下来再修理网格〔左键增加节点，右键去掉节点〕，例如，倒角、加强筋位置至少两层单元，应力集中、加载处细分网格； 7. 检查壳单元，并局部优化7.1) 检查网格质量，点击F10/2-d，在界面点击 min. angle tria.、max. angle tria. 和connectivity；检查三角形网格的角度和连接性；(7.2) 对有问题的网格，save faied ，新建fail-mesh，并tool-organize-elems-retrieve-move，便于查看F2删除有问题网格，F3移节点〔合并两个节点〕，F6补网格，F12重新局部划分网格，(7.3) 检查共节点、自由边，点shift+F3 或者tool/edges调节tolerance的值并使用preview观察共节点，如果没有共节点，点equivalence 自动共节点。
8. 生成四面体单元，检查网格质量并局部优化在ponent中建solid,右键make current,使生成的四面体单元在该层点击3D/tetramesh，生成四面体单元，并点击F10/3-d检查网格9. 删除外表三角形壳单元，并生成蒙皮删除shellTool/face—find face，生成蒙皮利用organize将生成的蒙皮转移至skin，mm (thickness=0.001，此处不用设置).10. 画螺栓，加约束在ponent中建bolt,右键make current〔1〕2D/spline，生成局部网格；〔2〕2D/ ruled，这样不用一个一个点〔3〕2D/ drag，螺栓头高7mm/3层，螺栓柱3mm/层，可F4测距离(N1、N2和N3定义面的向量，方向符合右手法如此)〔4〕新建SPC加约束,约束法兰面即可，Analysis/constraints—nodes 〔约束三个自由度dof1,dof2,dof3〔不一定只约束着三个自由度〕〕点nodes选surf选surf的方法：tool-mask-elem-geom-surf-选择法兰面-mask-reverse，此时，只显示法兰面，在ponent点bolt，显示bolt和法兰面，调整坐标轴，shift+左键选择。
画圆圈单元，先画外层单元，通过3D-elem offset处理可以得到11. Rbe2相关联，并加载〔rbe2表示刚性连接，rbe3表示柔性连接，假如是橡胶选rbe3〕〔1〕确定加载点，Geom/nodes—type in (x, y, z);〔2〕1D/ rigids〔rbe3〕—node，选中加载点，在选中数模上要关联的点(法兰面〕(点击nodes，然后选geom)；〔3〕加载荷，Analysis/forces，在loadcollector中建层FX+，输入〔x, y, z〕，〔输入的是哪一些数据〕其它加载FX-、FY+、FY-、FZ+、FZ-一样；12. 创建加载步loadstep〔1〕Analysis/loadstep –Name: FX+； type: linear static〔2〕点SPC 选中SPC, load 选中FX+; creat–edit –选中Output/Displacement/stress其它方向FX-、FY+、FY-、FZ+、FZ-一样；13. 附材料，加属性〔1〕MaterialCreat：mat name=材料名，Card image 点击MAT1—creat/edit,Ø 材料Al材料牌号A380：氏模量( E )7.25e+04MPa，泊松比( NU )0.33，m³，即2700kg/m³。
Ø 材料steel：氏模量( E )2.1e+05MPa，泊松比( NU )0.30，m³kg/m³〔2〕Property.S〔3〕ponents-Update 14. 在Card附值，或者在Analysis/control card 〔1〕SOL—点击默认〔default〕〔2〕PARAM—选择 Autospc〔SPC为单点约束减缩，消去刚体运动自由度〕、Coupmass、K6ROT〔旋转刚度〕、MAXRATIO(1.0e+8)、POST〔后处理，要使用hypermesh进展后处理，-1〕〔3〕GLOBAL_CASE_CONTROL—选择output/Displacement/stress.15. 为计算准确，实体单元〔solid〕和蒙皮〔skin〕转二阶3D/order change—element/collector16.导出前注意检查：1、shift+F3检查共节点2、F10，检查连接检查螺栓中是否有壳单元3、是否转二阶4、各组件材料属性最后生成.op2文件；如有问题产生，需查看F06文件17. 通过Hyperview查看结果〔1〕在Hyperview 中导入.op2文件；〔2〕 在countour设置参数；〔3〕屏蔽掉约束处的应力集中区域〔通常是隐藏约束周边一层的单元〕在Mask--选中单元--Mask Selected，再Contour/ponents—displayed；〔4〕在Hyperview中查看模型的动画结果后，将Animation Controls中的Current angle调至0，才能查看加载完毕的结果，从图中看出，此方向的最大应力为131.3MPa；(5)各加载方向截图。
〔6〕螺栓支反力读取有可能选不中点，选中的话，vecter〔SPC Force〕会出现相应数值模态分析1. 模态分析的前处理跟应力分析一样;关联用rbe2连接，只是模态计算时数模的蒙皮删掉；力等都删掉，2. Material和property都一样；3. load collectors：新建mode –card image ,点击选择EIGRL—creat/mode edit 右键Card edit, ND表示阶次；4. load steps 截图Analysis /loadsteps –name=Normalfreq；type =normal modes;选择SPC METHOD Creat –edit –Output/Displacement/ ESE；5. 附集中质量；附到加载点上1D—masses〔单位：吨〕例360g (3.6e-04吨)；6. 在Card附值，或者在Analysis/control card〔1〕SOL—normal modes;〔2〕PARAM—选择K6ROT、MAXRATIO(1.0e+8)、POST；〔3〕GLOBAL_CASE_CONTROL—选择output/Displacement/ESE；7. 从Hypermesh中导出.bdf文件，导入MSC.Nastran计算〔输入命令scr=yes〕，生成.OP2文件；〔导出的时候不要把蒙皮导出〕8. 通过Hyperview查看(无须设定阀值)在deformed中设定参数值9. 截图一般在运行的1/4处截图10. 归档时，如果没有项目名称〔没有的值〕，直接填无。
