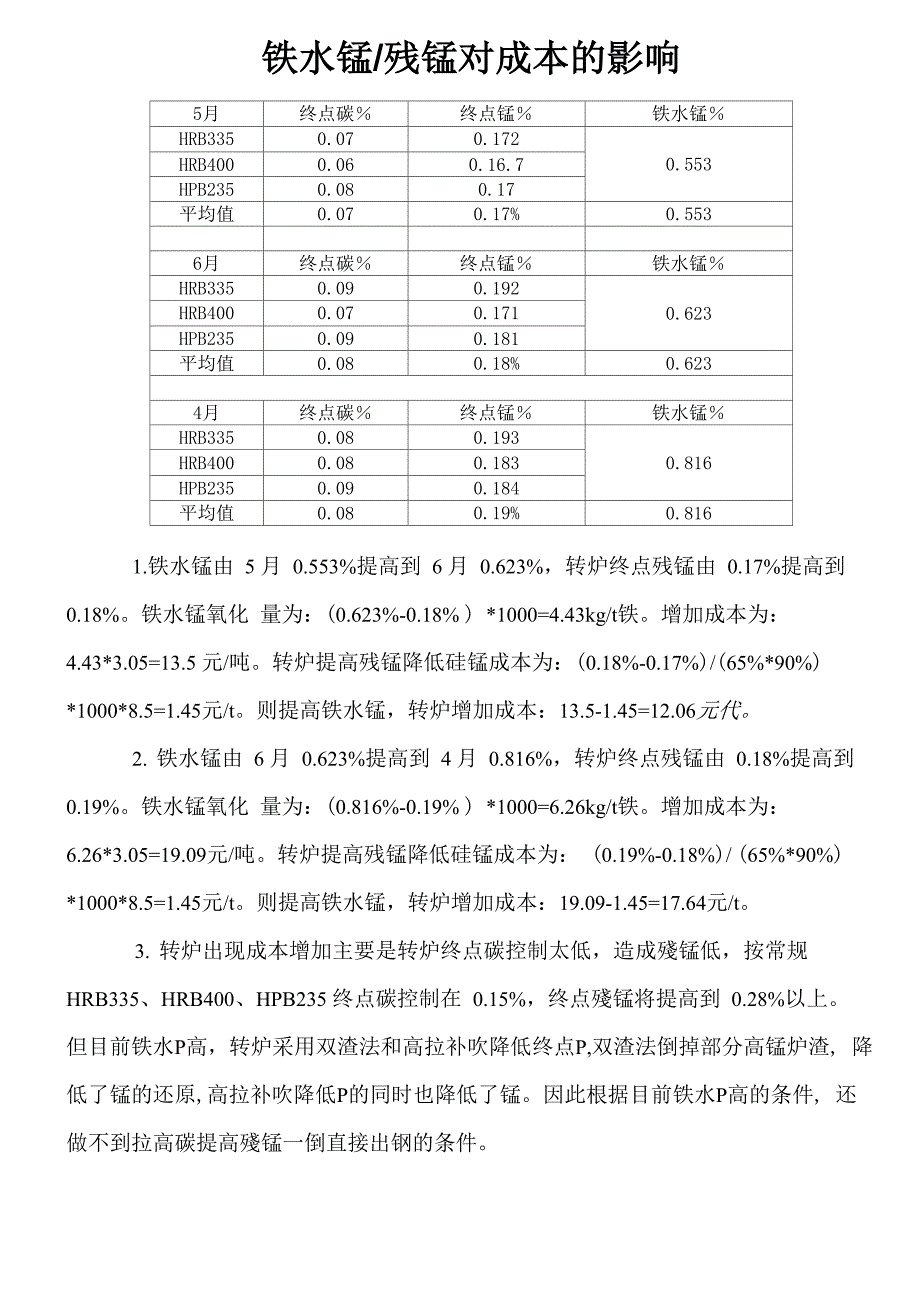

铁水锰/残锰对成本的影响5月终点碳％终点锰％铁水锰％HRB3350.070.1720.553HRB4000.060.16.7HPB2350.080.17平均值0.070.17%0.5536月终点碳％终点锰％铁水锰％HRB3350.090.1920.623HRB4000.070.171HPB2350.090.181平均值0.080.18%0.6234月终点碳％终点锰％铁水锰％HRB3350.080.1930.816HRB4000.080.183HPB2350.090.184平均值0.080.19%0.8161.铁水锰由 5 月 0.553%提高到 6 月 0.623%，转炉终点残锰由 0.17%提高到0.18%铁水锰氧化 量为：(0.623%-0.18% ) *1000=4.43kg/t铁增加成本为： 4.43*3.05=13.5 元/吨转炉提高残锰降低硅锰成本为：(0.18%-0.17%)/(65%*90%) *1000*8.5=1.45元/t则提高铁水锰，转炉增加成本：13.5-1.45=12.06元代2. 铁水锰由 6 月 0.623%提高到 4 月 0.816%，转炉终点残锰由 0.18%提高到0.19%。
铁水锰氧化 量为：(0.816%-0.19% ) *1000=6.26kg/t铁增加成本为： 6.26*3.05=19.09元/吨转炉提高残锰降低硅锰成本为： (0.19%-0.18%)/ (65%*90%) *1000*8.5=1.45元/t则提高铁水锰，转炉增加成本：19.09-1.45=17.64元/t3. 转炉出现成本增加主要是转炉终点碳控制太低，造成殘锰低，按常规HRB335、HRB400、HPB235 终点碳控制在 0.15%，终点殘锰将提高到 0.28%以上 但目前铁水P高，转炉采用双渣法和高拉补吹降低终点P,双渣法倒掉部分高锰炉渣, 降低了锰的还原,高拉补吹降低P的同时也降低了锰因此根据目前铁水P高的条件, 还做不到拉高碳提高殘锰一倒直接出钢的条件铁水锰/残锰对成本的影响。
