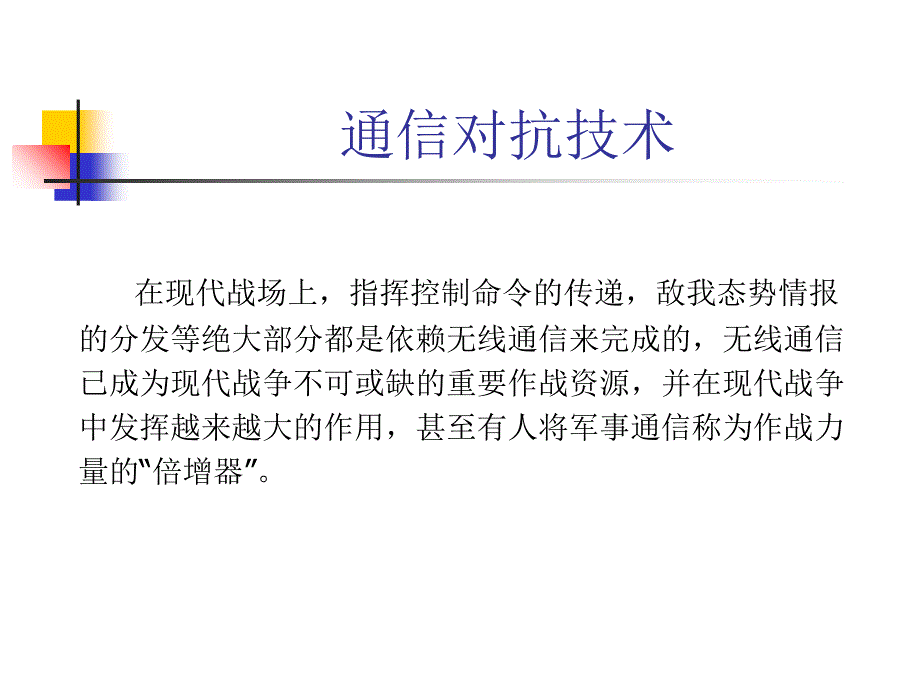

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,通信对抗技术,在现代战场上，指挥控制命令的传递，敌我态势情报,的分发等绝大部分都是依赖无线通信来完成的，无线通信,已成为现代战争不可或缺的重要作战资源，并在现代战争,中发挥越来越大的作用，甚至有人将军事通信称为作战力,量的“倍增器”通信对抗技术,通信对抗就是通过陆、海、空、天各种侦察平台，侦查截获,敌方通信装备辐射的电磁信号，并对其进行测向定位、分析、,识别和解调，以获取战略和战术情报为指挥员决策和部署作,战行动提供情报支援；随后，在关键时刻、重要区域和主要,进攻方向上，使用电子进攻手段，对敌方的通信网络实施压,制性或欺骗性干扰，使其指挥失灵、通信中断、武器失控，,以便瓦解敌人的意志和战斗力，保障己方顺利完成作战任,务，并最终取得战争的胜利无线通信概述,无线通信概述,1.信源编码与解码,2.信道编码与解码,3.信号调制与解调,基带信号,无线通信概述,调幅信号（AM）：,调频信号（FM）：,无线通信概述,调相信号（PM）：,单边带信号（SSB）：,无线通信概述,信号的正交分解,令,可得：,无线通信概述,PSK调制星座,无线通信概述,QAM调制星座,无线通信概述,ASK调制星座,无线通信概述,通用调制器框图,无线通信概述,FSK调制：,AM调制：,无线通信概述,SSB调制：,FM调制：,无线通信概述,通用解调器框图,无线通信概述,4.信道与电波传播,（1）自由空间传播,在自由空间中假设存在一个无方向性的点辐射源，其发射功率为 ，在距离为 处的功率密度为：,如果接收天线离发射机的距离为 ，则接收天线感,应的信号功率与接收天线的有效面积 ，成正比：,无线通信概述,天线增益与天线有效面积的关系为：,则有：,式中 表示接收天线的增益。
接收端接收信号的功率大小,与信号频率（波长)有关，接收端的信号功率与距离的平方,成反比无线通信概述,（2）平地传播,信号沿平地传播时，到达接收端的信号不仅有直达波，还,有地面反射波以及地面波无线通信概述,在这种情况下，接收信号功率近似为：,注意平地传播公式与波长无关，平地传播损耗与距离的四,次方成正比，而自由空间传播损耗只与距离的平方成正比所以，为了降低传播损耗，应采取措施（如增加天线高度,或采用升空平台等）使电波传播路径尽可能地满足自由空,间传播条件军事通信抗干扰体制,1.跳频通信,军事通信抗干扰体制,2.扩频通信,军事通信抗干扰体制,3.扩/跳频混合通信,扩/跳频信号不仅在频率上随机跳变，来“躲避”敌方的,截获和干扰，而且在每跳上又采取了扩频，降低其能谱密,度，以达到“隐蔽”自己的目的，同时又具有扩散干扰能量的,效果，进一步提高其抗干扰能力所以，扩/跳频通信系统,的抗干扰能力是扩频部分抗干扰能力和跳频部分抗干扰能力,的两者之和，即：,军事通信抗干扰体制,最具有代表性的扩/跳频混合通信系统是美军的联合战术信息,分发系统(JTIDS），它的主要性能如下：,频率范围：960-1008MHz，1053-1065MHz，1113-1206MHz,信道间隔：3MHz,跳频速率：76923 跳/s,跳频点数：51点,伪码速率：5Mb/s,伪码类型：32位M序列,伪码调制：MSK,多址方式：TDMA,信道编码：(16，4)和(31，15)的R-S编码以及交织编码,军事通信抗干扰体制,JTIDS是以时隙为最小发射时间单位的，其长度为7.8125ms。
它由同步段、数据及纠错段以及保护段等组成军事通信抗干扰体制,4.超宽带(UWB)无线电与跳时通信,UWB技术利用极窄的射频脉冲来收发无线电信号，这种窄,电磁脉冲可以覆盖几个GHz甚至更宽的频谱，具有极低的功率,谱密度UWB一般是利用脉冲到达时间，而不是利用频率或幅,度来携带信息的作为个简单例子，我们可以把在某一标准,时刻 之前到达的脉冲编码为“1”，而把在某一标准时刻 之,后到达的脉冲编码为“0”，如果脉冲间隔恒定，即满足：,军事通信抗干扰体制,5.猝发通信,尽可能地缩短通信信号在空间的暴露时间是提高通信系统,抗截获、抗干扰能力的有效方法猝发通信就是基于这样的思,想提出来的一种新型通信体制猝发通信也称为自适应瞬间通,信(adaptive burst communication,ABC)通常是指在不到1s的,时间内发送完一份报文的通信方式它一般用于隐蔽通信领,域，如潜艇、侦察兵等的通信，而这些通信一般以远距离短波,通信为主通信对抗的基本概念,1.通信对抗的任务和作用,通信对抗的主要任务是：通过对敌方无线电信号的侦察分,析，获取有关敌方通信设备的技术参数；通过对敌方通信内容,的侦听，获取有关敌方兵力部署和作战意图等情报；通过对通,信辐射源的测向定位获取敌方军力部署等信息等。
基于侦察结,果的支援，对敌方通信系统进行干扰压制，使其在关键时刻通,信中断，从而造成敌方指挥控制失灵，战机贻误,通信对抗,主要包括通信侦察、通信测向定位和通信干扰三部分通信对抗的基本概念,2.通信对抗系统的组成,通信对抗的基本概念,3.通信对抗系统主要性能指标,通信对抗系统的总体性能指标有：,(1)系统的用途和作战对象；,(2)系统的作用范围或作用区域；,(3)系统的工作频率范围；,(4)系统的反应时间；,(5)系统的可靠性；,(6)系统的展开和撤收时间；,(7)系统通信能力；,(8)系统的生存能力；,(9)系统的电磁兼容能力等。
