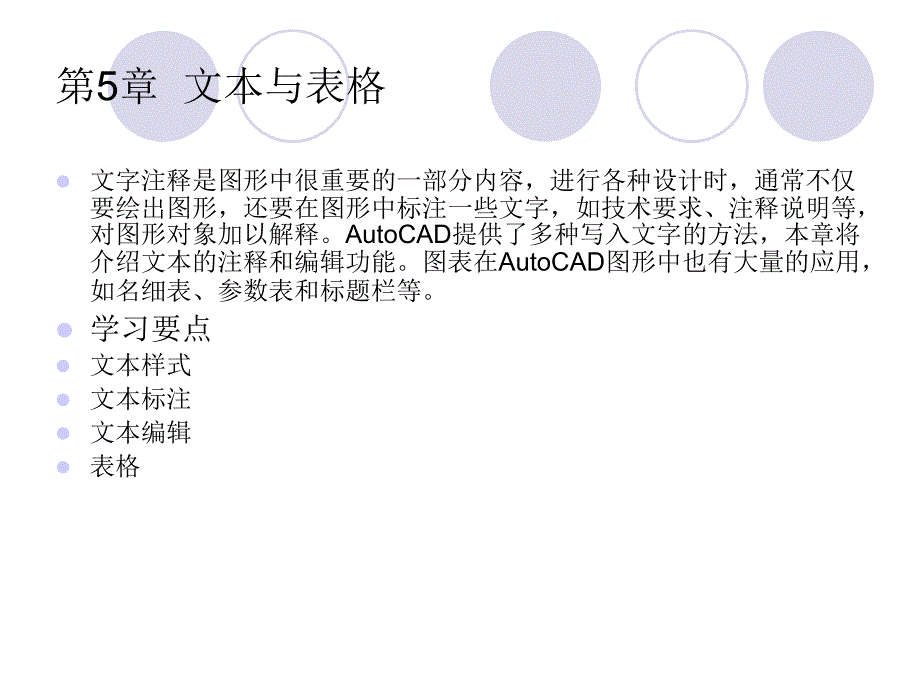

第5章 文本与表格,文字注释是图形中很重要的一部分内容，进行各种设计时，通常不仅要绘出图形，还要在图形中标注一些文字，如技术要求、注释说明等，对图形对象加以解释AutoCAD提供了多种写入文字的方法，本章将介绍文本的注释和编辑功能图表在AutoCAD图形中也有大量的应用，如名细表、参数表和标题栏等 学习要点 文本样式 文本标注 文本编辑 表格,5.1 文本样式,5.1.1 定义文本样式 【执行方式】 命令行：STYLE或DDSTYLE 菜单：格式文字样式 工具栏：文字文字样式 【操作步骤】 命令: STYLE 在命令行输入STYLE或DDSTYLE命令，或在“格式”菜单中选择“文字样式” 命令，AutoCAD打开“文字样式”对话框，如图所示文字样式”对话框,“新建文字样式”对话框,5.1.2 设置当前文本样式,在上节打开的“文字样式”对话框中可以进行文本样式的设置 【选项说明】 “字体”选项组 确定字体式样文字的字体确定字符的形状，在AutoCAD中，除了它固有的SHX形状字体文件外，还可以使用TrueType字体（如宋体、楷体、italley等）一种字体可以设置不同的效果从而被多种文本样式使用 “字体”选项组用来确定文本样式使用的字体文件、字体风格及字高等。
其中如果在此文本框中输入一个数值，则作为创建文字时的固定字高，在用TEXT命令输入文字时，AutoCAD不再提示输入字高参数如果在此文本框中设置字高为0，AutoCAD则会在每一次创建文字时提示输入字高所以，如果不想固定字高就可以把它在样式中设置为0同一字体的不同样式,“大小”选项组 1“注释性”复选框：指定文字为注释性文字 2“使文字方向与布局匹配”复选框：指定图纸空间视口中的文字方向与布局方向匹配如果清除“注释性”选项，则该选项不可用 3“高度”复选框：设置文字高度如果输入 0.0，则每次用该样式输入文字时，文字默认值为 0.2 高度 “效果”选项组 1“颠倒”复选框：选中此复选框，表示将文本文字倒置标注 2“反向”复选框：确定是否将文本文字反向标注 3“垂直”复选框：确定文本是水平标注还是垂直标注 4宽度比例：设置宽度系数，确定文本字符的宽高比当比例系数为1时表示将按字体文件中定义的宽高比标注文字当此系数小于1时字会变窄，反之变宽 5倾斜角度：用于确定文字的倾斜角度角度为0时不倾斜，为正时向右倾斜，为负时向左倾斜 “应用”按钮 确认对文本样式的设置当建立新的样式或者对现有样式的某些特征进行修改后，都需按此按钮，AutoCAD确认所做的改动。
文字倒置标注与反向标注,5.2 文本标注,5.2.1 单行文本标注 【执行方式】 命令行：TEXT 菜单：绘图文字单行文字 工具栏：文字单行文字 【操作步骤】 命令: TEXT 选择相应的菜单项或在命令行输入TEXT命令后回车，AutoCAD提示： 当前文字样式: Standard 当前文字高度: 0.2000 注释性: 否 指定文字的起点或 对正(J)/样式(S):,【选项说明】 指定文字的起点 在此提示下直接在作图屏幕上点取一点作为文本的起始点，AutoCAD提示： 指定高度 :（确定字符的高度） 指定文字的旋转角度 :（确定文本行的倾斜角度） 输入文字: (输入文本) 在此提示下输入一行文本后回车，AutoCAD继续显示“输入文字:”提示，可继续输入文本，待全部输入完后在此提示下直接回车，则退出TEXT命令可见，由TEXT命令也可创建多行文本，只是这种多行文本每一行是一个对象，不能对多行文本同时进行操作 对正(J) 在上面的提示下键入J，用来确定文本的对齐方式，对齐方式决定文本的哪一部分与所选的插入点对齐执行此选项，AutoCAD提示： 输入选项 对齐(A)/调整(F)/中心(C)/中间(M)/右/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR): 在此提示下选择一个选项作为文本的对齐方式。
当文本串水平排列时，AutoCAD为标注文本串定义了顶线、中线、基线和底线，图中大写字母对应上述提示中各命令文本行的底线、基线、中线和顶线,文本的对齐方式,文本行倾斜排列的效果,文本行,5.2.2 多行文本标注,【执行方式】 命令行：MTEXT 菜单：绘图文字多行文字 工具栏：绘图多行文字 或 文字多行文字 【操作步骤】 命令:MTEXT 选择相应的菜单项或工具条图标，或在命令行输入MTEXT命令后回车，系统提示： 当前文字样式:“Standard” 当前文字高度:1.9122 注释性: 否 指定第一角点: (指定矩形框的第一个角点) 指定对角点或 高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)栏(C):,5.3 文本编辑,5.3.1 用“编辑”命令编辑文本 【执行方式】 命令行：DDEDIT 菜单：“修改”“对象”“文字”“编辑” 工具栏：“文字”“编辑” 快捷菜单：“修改多行文字”或“编辑文字” 【操作步骤】 选择相应的菜单项，或在命令行输入DDEDIT命令后回车，AutoCAD提示： 命令: DDEDIT 选择注释对象或 放弃(U):,5.3.2 用“特性”选项板编辑文本,【执行方式】 命令行：DDMODIFY或PROPERTIES 菜单：“修改”“对象特性” 工具栏：“标准”“特性” 【操作步骤】 选择上述命令，然后选择要修改的文字，AutoCAD打开“特性”选项板。
利用该选项板可以方便地修改文本的内容、颜色、线型、位置、倾斜角度等属性5.4 表格,5.4.1 表格样式 【执行方式】 命令行：TABLESTYLE 菜单：格式表格样式 工具栏：样式表格样式管理器 【操作步骤】 命令: TABLESTYLE 在命令行输入TABLESTYLE命令，或在“格式”菜单中选择“文字样式” 命令，或者在“样式”工具栏中单击“表格样式管理器”按钮，AutoCAD打开“表格样式”对话框，如图所示表格样式”对话框,5.4.2 表格绘制,【执行方式】 命令行：TABLE 菜单：绘图表格 工具栏：绘图表格 【操作步骤】 命令: TABLE 在命令行输入TABLE命令，或在“绘图”菜单中选择“表格” 命令，或者在“绘图”工具栏中单击“表格”按钮，AutoCAD打开“插入表格”对话框 【选项说明】 “表格样式设置”选项组 可以在“表格样式名称”下拉列表框中选择一种表格样式，也可以单击后面的“”按钮新建或修改表格样式 “插入方式”选项组 1“指定插入点”单选按钮 指定表左上角的位置可以使用定点设备，也可以在命令行输入坐标值如果表样式将表的方向设置为由下而上读取，则插入点位于表的左下角。
2“指定窗口”单选按钮 指定表的大小和位置可以使用定点设备，也可以在命令行输入坐标值选定此选项时，行数、列数、列宽和行高取决于窗口的大小以及列和行设置 “列和行的设置”选项组 指定列和行的数目以及列宽与行高创建新的表格样式”对话框,“新建表格样式”对话框,表格样式,5.4.3 表格编辑,【执行方式】 命令行：TABLEDIT 快捷菜单：选定表和一个或多个单元后， 单击右键并单击快捷菜单上的“编辑文字”（如图所示） 定点设备：在表单元内双击 【操作步骤】 命令: TABLEDIT 系统打开多行文字编辑器，用户可以 对指定表格单元的文字进行编辑快捷菜单,5.4.4 实例：绘制齿轮参数表,齿轮参数表,“修改表格样式”对话框,改变列宽,5.5 实例样板图,A3样板图,图层特性管理器,绘制图框,绘制标题栏图纸,填写文字后的结果,5.6 上机实验,实验1 标注如图所示的技术要求 实验2 绘制并填写如图所示的标题栏技术要求,标注图形名和单位名称,。
