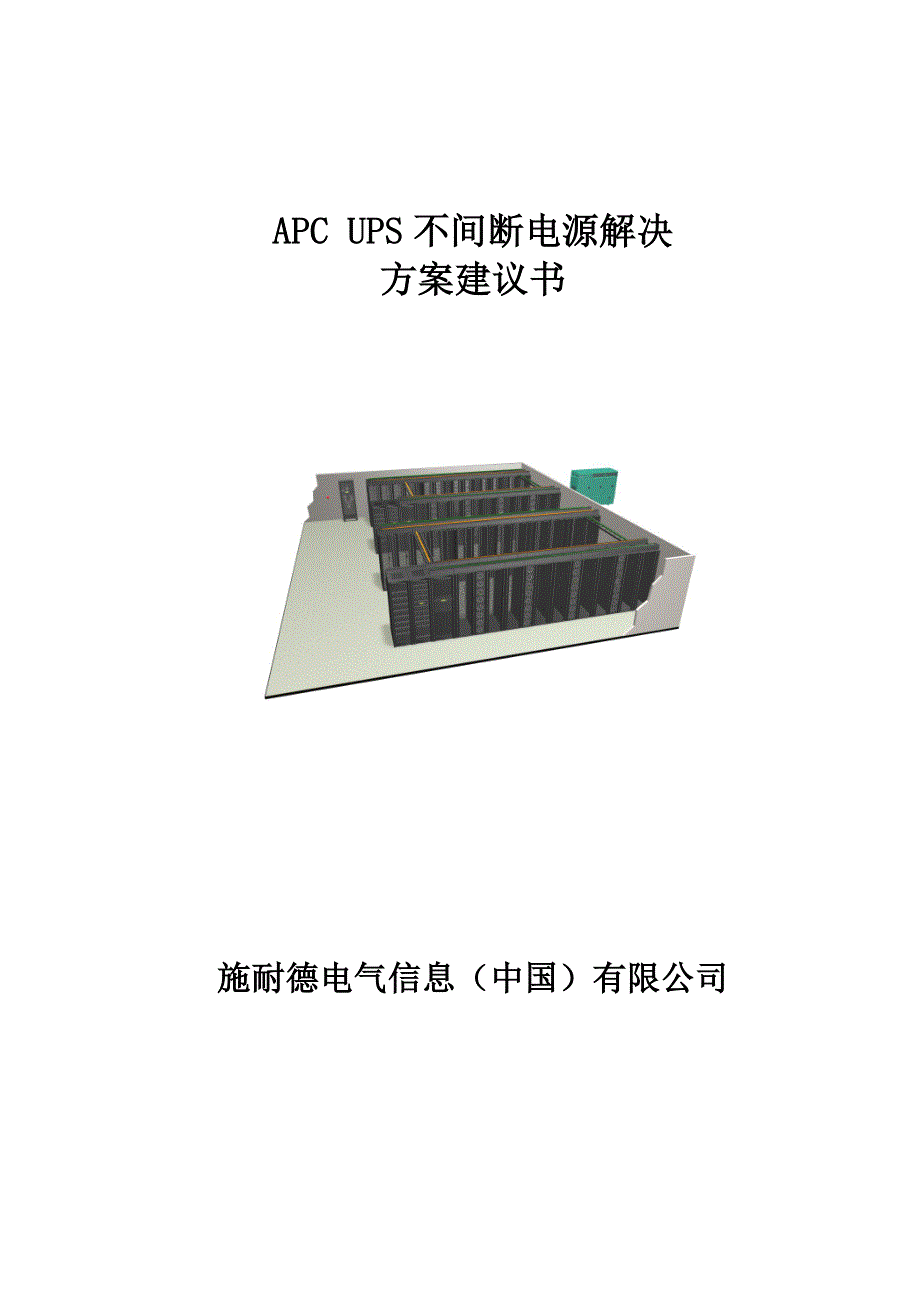

APC UPS不间断电源解决方案建议书施耐德电气信息（中国）有限公司 目 录1、APC 简介 22、机房设备方案 33、APC UPS设备系统介绍 6 1. APC简介 APC即美国电力转换公司，成立于1981年，是全球最大的UPS及机房基础关键物理设施供应商公司总部位于美国罗德岛州，目前在全世界用户超过800万，产品线涵盖大、中、小型UPS，容量从500VA延长到MW级别，产品类型包括工业级和商业级UPSAPC公司在UPS电源应用技术及发展趋势基础上，结合工来、信息业的发展需求，创立了独树一帜的UPS产品技术特性及公司经营理念；在充分提高UPS牢靠性的前提下，尤其注意为“全面解决方案”APC公司的UPS在产品牢靠性方面获得世界权威机构PC Magazine、PC World、PC Week等十几种刊物的上百种奖项，超过其他UPS厂商所获奖项之和，并被业界给予“网络UPS专家”的美称。
APC公司连续数年名列美国《商业周刊》、《华蜜》杂志评比的全美百家最佳企业排行榜之前列，并三次被《华蜜》杂志列入全球100家增长最快的公司 APC公司于1995年正式进入中国市场，并以先进技术、优质品质和世一流的管理与服务快速赢得了广阔中国用户的青睐与信任APC公司首先在国内与中仪英斯泰克合作成立了保税库以确保零配件的畅通刚好；随后，又加入了“蓝色快车”全国修理服务网，确保用户在全国范围内可以享受到快捷、优质、统一的售后服务目前，APC UPS产品在中国已被广泛应用于制造、交通、金融、邮电、科研、政府、等各个领域 1998年11月，APC在苏州工业园区建立的中国第一个生产基地正式投产，这意味着APC的中国用户将能以更合理的价格、更快捷的速度得到APC高质量的电源爱护产品和服务 APC拥有一个独立的软件开发部门，这个部门的人员都是精通各种主流操作系统和应用软件技术的专家，将以最快的速度推出支持最新版操作系统的电源管理软件APC是迄今为止唯一一家拥有独立软件开发部门的UPS厂商2023年2月，APC融入 施耐德电气集团，成为施耐德 Critical Power & Cooling Services部分的核心组成部分之一。
免费服务热线：400-810-1315 2. 机房设备方案2.1 用户方技术要求40KV*2 ，双总线供电系统2.2 机房设备方案建议书本部分，APC能供应的部分是UPS系统方案设计说明：方案：1. UPS配置2台APC SUVTP40KH UPS3.1APC SURTP40KH UPS系统方案介绍 模块化设计 Smart-UPS VT系列，采纳滑入滑出式的整体模块设计结构，一个功率和智能模块包含了全部的元器件和电路 通常UPS的修理方法是更换元器件供应商或服务代理商通过诊断，确定须要更换哪一个元器件，并由工程师带上好的器件去上门服务而当工程师上门时或进行器件更换后，有时会发觉原来的诊断并不正确或并未覆盖全部，这样再次上门的时间极大延长了停机时间采纳整体模块的设计结构，不仅极大地缩短了UPS的维护时间，更确保了UPS修理的有效性 效率最高 因为采纳了更先进的设计和更高级的元器件，Smart-UPS VT系列即使在半载的状况下效率也能保证在95%以上而市场上其它品牌的UPS，即使是满载条件下测试，一般也只能在90%左右 注：负载越轻，效率越低 最牢靠 Smart-UPS系列在全球的安装量超过1千万台，任何爱护服务器级别负载的其它品牌UPS，都远远不能达到这个安装量。
广泛的用户基础，从一个侧面说明白用户对Smart-UPS高品质、高牢靠的认可 双输入 通过在两路市电或其它形式的两路输入间自动切换而不影响负载，提升UPS及系统的可用性 易操作Ø 预置了PowerView液晶显示器，菜单操作一目了然Ø 预置了AP9631CH网络管理卡，可通过网络远程管理，包括不需安装其它软件，只通过阅读器即可访问和限制UPSØ 采纳线缆的前端访问设计，在安装和维护时特别便利Ø 采纳了容错设计技术，降低了接线错误损坏UPS的风险 先进的电池管理技术使电池的运用更加平安 免维护电池假如长时间得不到充放电维护，其容量，运用寿命将会降低Smart-UPS VT系列UPS具有对电池自动充电及自动放电维护功能,时刻检测电池的电压，电流 当电池长期处于浮充状态时, 用户能够便利地限制UPS自动对电池进行充放电维护, 即通过自动或手动的方式使UPS进入电池容量测试状态，在自动状态时，UPS通过电池监测器测试自动确定进入电池容量测试的时机，在电池容量测试时，UPS将降低充电电压对电池进行放电维护，并检测电池的放电量，假如电池容量不足，将反复对电池进行充放电，以复原电池的额定容量；假如电池故障或容量严峻降低，将给出告警；同样可以通过手动方式进行此工作，电池容量测试过程中，不对系统输出电压产生影响。
维护结束后，UPS自动转入正常状态，对电池进行充电，浮充电，充电装置复原供应额定电压的电源通过上述过程可明显延长电池寿命并激活性能下降的电池 浮充电压温度补偿技术延长电池寿命 免维护电池对充电电压的要求近于苛刻，过高的电压将明显降低电池的运用寿命一个在20℃时标称寿命为10年的免维护电池，假如没有浮充电压温度补偿，其电池寿命在30℃时将降为6年，在40℃时将降为4年但假如人为地降低浮充电压，将无法保证电池具有足够的能量而降低电池的后备时间Smart-UPS VT系列UPS采纳浮充电压温度补偿技术依据温度改变不断调整浮充电压，使其保持在最佳值，在有效地延长电池寿命的前提下，保证电池具有足够的能量 柴油发电机的最佳的配制 柴油发电机与UPS连接时，存在着相互匹配问题，从柴油发电机的外特性来看，影响其频率和输出电压稳定的因素主要有两个方面：（1）负载电流的高次谐波成分（2）负载的瞬时启动 通常双变换UPS的输入功率因数只有0. 8，输入电流的高次谐波高达30%，当运用柴油发电机为其供电时，必定会严峻的影响油机频率和输出电压的稳定，所以油机的功率容量必须要高达UPS容量的 倍，才能保证系统正常运行。
但是，当运用Smart-UPS VT系列UPS与油机组成供系统时，由于Smart-UPS VT系列采纳了有源谐波抑制技术，输入功率因数得到了校正，油机的配置不需过量，而输入电流的谐成分也很小，根本就不对油机的频率和输出电压产生任何影响，也不存在UPS因为输入频率改变过大而频繁转电池供电的问题 至于瞬时启动问题，Smart-UPS VT是采纳了慢启动的方法市电掉电后，UPS由电池供电，同时启动油机，待油机启动正常后，UPS渐渐地将负载由电池供电转到由油机供电，慢启动时间在1分钟左右（可设置）Smart-UPS VT技术参数 SUVTP10KHSUVTP15KHSUVTP20KHSUVTP30KHSUVTP40KH输出输出视在功率10KVA 15KVA20KVA30KVA40KVA最大可配置功率8KW12KW16KW24KW32KW输出标称电压380、400、415V 3相输出电压精度+/-1%满载效率>95%输出电压失真＜5%（负载由0到100%，100%到0跳变时）输出电压谐波失真< 2% 线性负载< 5% 非线性负载输出频率（与市电同步）47~53Hz，额定50Hz过载实力 市电供电150%负载运行 30秒 市电供电125%负载运行1分钟 电池运行150%负载运行30秒 旁路运行110%负载持续运行 旁路运行800%负载运行500毫秒峰值因数无限制波形正弦波输出插座三相四线 三相五线 螺丝端子固定方式输入额定输入电压380V,400V,415V 3PH工作电压范围304~477V输入频率47~70Hz（自动适应）输入功率因数0.98输入电流谐波失真< 5%旁路内置修理旁路、静态旁路输入端子类型三相五线电池充电功率800W1200W1600W2400W3200W电池标称电压+/- 192V电池浮充电压+/- 219V放电截止电压+/-154V通讯管理接口接口DB-9 RS232，SmartSlot插槽预装智能管理卡内置带环境监测功能的网络管理卡（AP9619）限制面板多功能液晶显示状态管理限制台音频告警有紧急关断装置有物理指标高（mm）823823宽（mm）352523深（mm）906906净重（kg）134183毛重（kg）173221.5包装高度（mm）12901290包装宽度（mm）720720包装深度（mm）11101110颜色黑色环境指标工作环境0~40℃运行湿度0~95%运行高度0~999.9米储存温度-50~40℃储存湿度0~95%储存高度0~15000米噪声（离UPS表面1米）64 dBA67 dBA运行发热量1286 BTU/hr1928 BTU/hr2573 BTU/hr3859 BTU/hr5146 BTU/hr爱护等级IP20认证CE认证CEUPS电磁干扰EN 50091-2性能的方法和试验要求EN/IEC 62040-3谐波电流放射限值IEC 61000-3-2低压供电系统中额定电流的电压波动和闪耀的限值IEC 61000-3-3环境管理认证ISO 14001工厂质量体系认证ISO 9001 VFI-SS-112服务保修1年。
