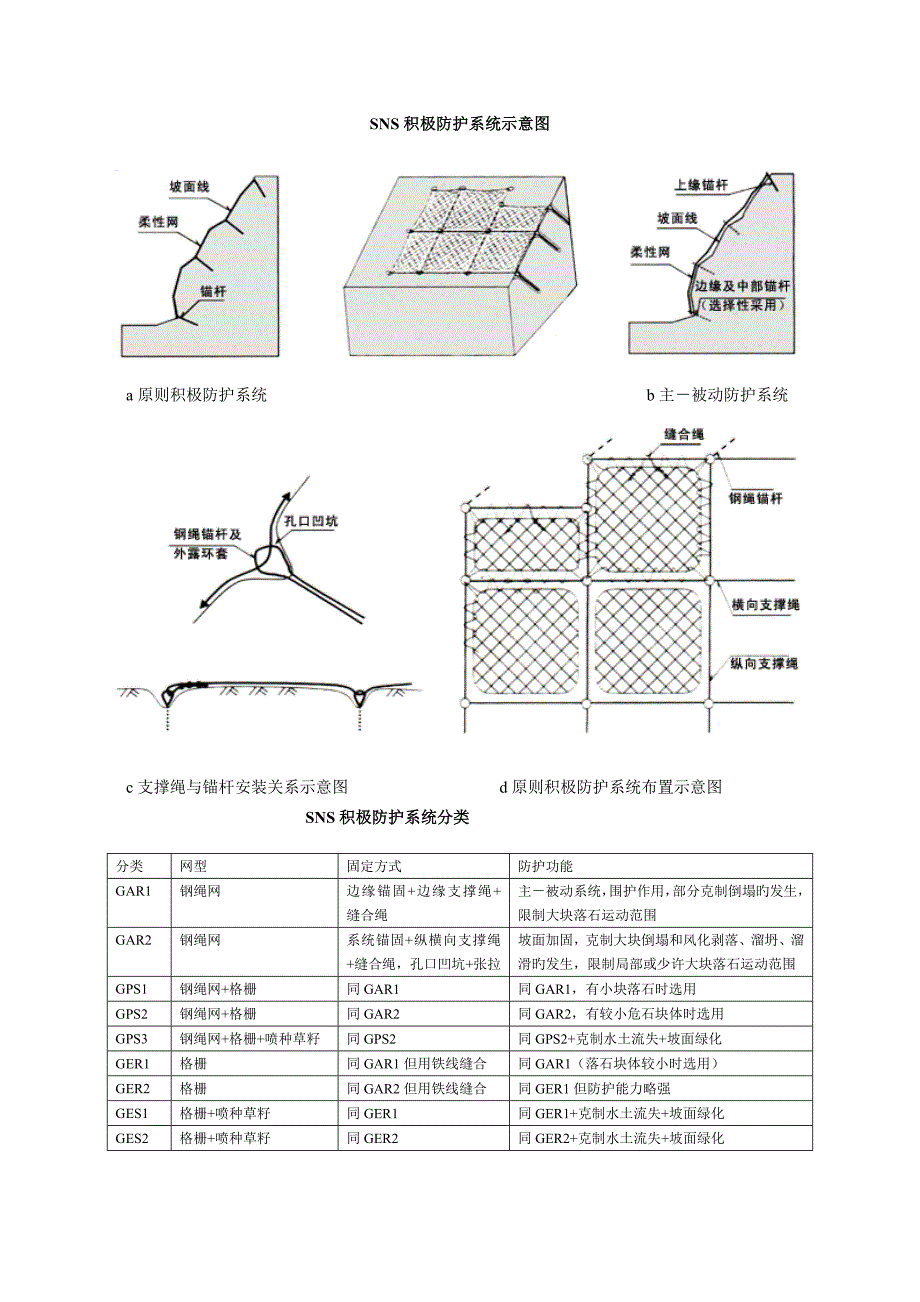

SNS积极防护系统示意图 a原则积极防护系统 b主－被动防护系统 c支撑绳与锚杆安装关系示意图 d原则积极防护系统布置示意图 SNS积极防护系统分类 分类网型固定方式防护功能GAR1钢绳网边缘锚固+边缘支撑绳+缝合绳主－被动系统，围护作用，部分克制倒塌旳发生，限制大块落石运动范围GAR2钢绳网系统锚固+纵横向支撑绳+缝合绳，孔口凹坑+张拉坡面加固，克制大块倒塌和风化剥落、溜坍、溜滑旳发生，限制局部或少许大块落石运动范围GPS1钢绳网+格栅同GAR1同GAR1，有小块落石时选用GPS2钢绳网+格栅同GAR2同GAR2，有较小危石块体时选用GPS3钢绳网+格栅+喷种草籽同GPS2同GPS2+克制水土流失+坡面绿化GER1格栅同GAR1但用铁线缝合同GAR1（落石块体较小时选用）GER2格栅同GAR2但用铁线缝合同GER1但防护能力略强GES1格栅+喷种草籽同GER1同GER1+克制水土流失+坡面绿化GES2格栅+喷种草籽同GER2同GER2+克制水土流失+坡面绿化 SNS被动防护系统分类横断面示意图及其原则能级 RS-050型SNS被动防护系统示意图 SNS被动防护系统防护能量构成示意图 刚性和柔性系统抗冲击作用对比示意图 。
