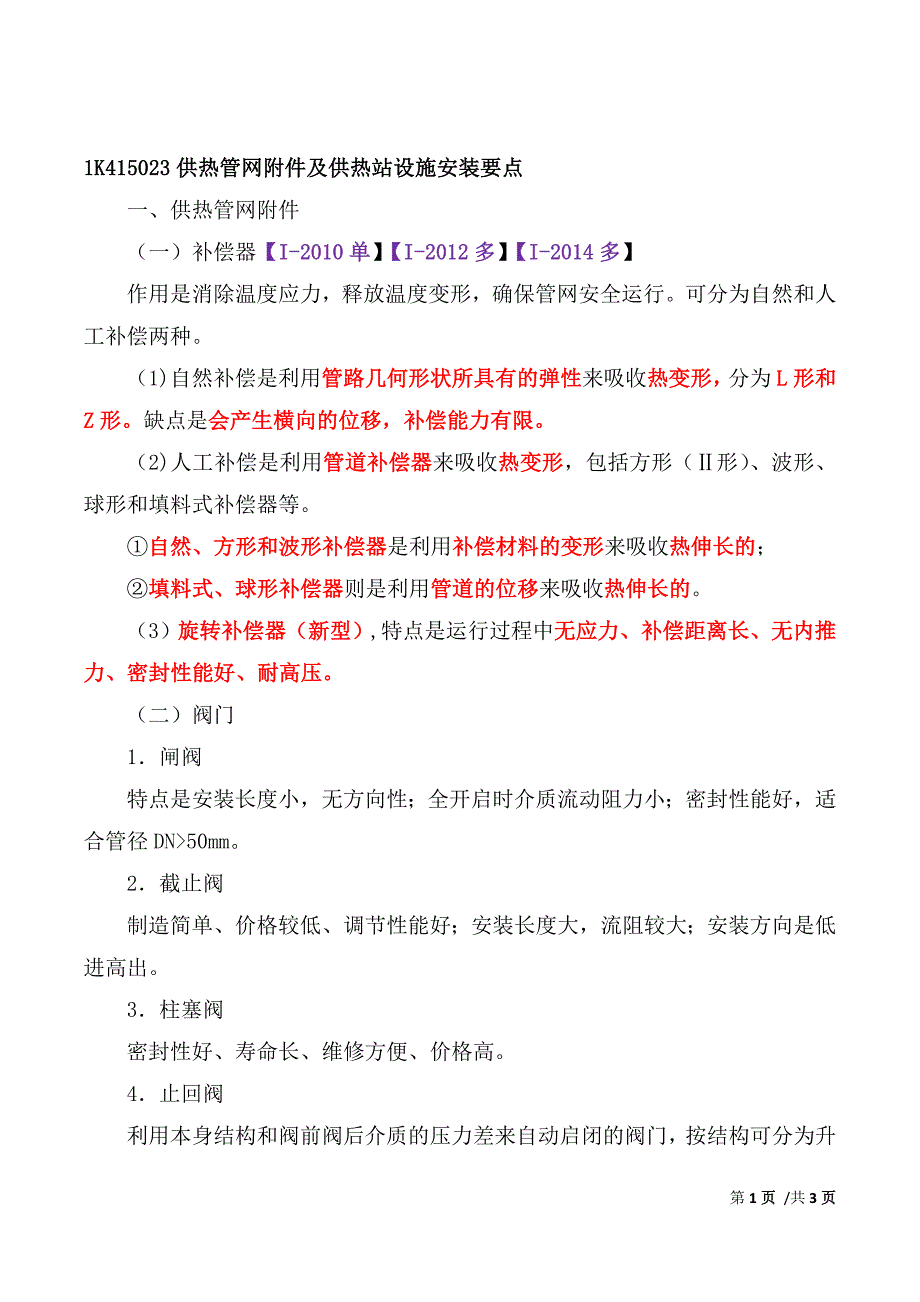

1K415023供热管网附件及供热站设施安装要点一、供热管网附件（一）补偿器【I-2010单】【I-2012多】【I-2014多】作用是消除温度应力，释放温度变形，确保管网安全运行可分为自然和人工补偿两种1)自然补偿是利用管路几何形状所具有的弹性来吸收热变形，分为L形和Z形缺点是会产生横向的位移，补偿能力有限2)人工补偿是利用管道补偿器来吸收热变形，包括方形（Ⅱ形）、波形、球形和填料式补偿器等①自然、方形和波形补偿器是利用补偿材料的变形来吸收热伸长的；②填料式、球形补偿器则是利用管道的位移来吸收热伸长的3）旋转补偿器（新型）,特点是运行过程中无应力、补偿距离长、无内推力、密封性能好、耐高压二）阀门1．闸阀特点是安装长度小，无方向性；全开启时介质流动阻力小；密封性能好，适合管径DN>50mm2．截止阀制造简单、价格较低、调节性能好；安装长度大，流阻较大；安装方向是低进高出3．柱塞阀密封性好、寿命长、维修方便、价格高4．止回阀利用本身结构和阀前阀后介质的压力差来自动启闭的阀门，按结构可分为升降式和旋启式，要求介质单向流通5．蝶阀特点是体积小，结构简单，启闭方便、迅速且较省力，密封可靠，调节性能好。
6．球阀主要用于管路的快速切断，特点是流体阻力小，启闭迅速，结构简单，密封性能好适用于低温、高压及黏度较大的介质以及要求开关迅速的管道部位7．安全阀当介质工作压力超过允许压力数值时，会自动打开向外排放介质，随着介质压力的降低，安全阀将重新关闭，从而防止管道和设备的超压危险8．减压阀减压阀主要用于蒸汽管路，靠开启阀孔的大小对介质进行节流而达到减压目的9．疏水阀【I-2014单】【I-2015多】疏水阀安装在蒸汽管道的末端或低处，主要用于自动排放蒸汽管路中的凝结水，阻止蒸汽逸漏和排除空气等非凝性气体10．平衡阀【I-2013单】平衡阀对供热系统管网的阻力和压差等参数加以调节和控制，从而满足管网系统正常运行1K415024供热管道功能性试验的规定一级管网及二级管网应进行强度试验和严密性试验，试验介质为洁净水一、强度试验试验压力为设计压力的1.5倍，且不得小于0.6MPa，在试验压力下稳压lOmin，检查无渗漏、无压力降后降至设计压力，在设计压力下稳压30min，检查无渗漏、无异常声响、无压力降为合格二、严密性试验严密性试验压力为设计压力的1.25倍，且不小于0.6MPa一级管网稳压lh内压力降不大于0.05MPa；二级管网稳压30min内压力降不大于0.05MPa，且管道、焊缝、管路附件及设备无渗漏，固定支架无明显变形的为合格。
三、试运行试运行的时间应为连续运行72h第3页 /共3页。
