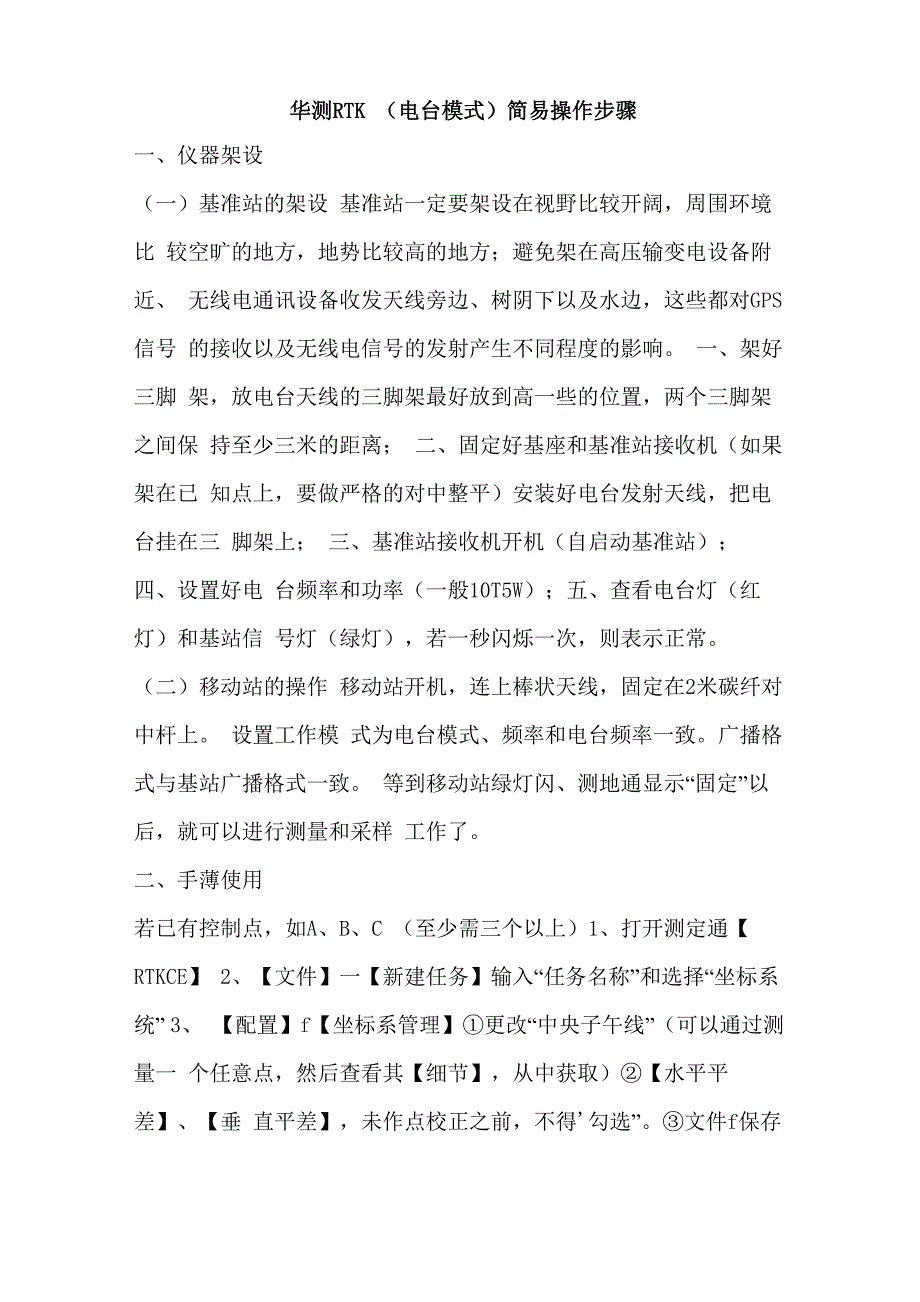

华测RTK （电台模式）简易操作步骤一、仪器架设（一）基准站的架设 基准站一定要架设在视野比较开阔，周围环境比 较空旷的地方，地势比较高的地方；避免架在高压输变电设备附近、 无线电通讯设备收发天线旁边、树阴下以及水边，这些都对GPS信号 的接收以及无线电信号的发射产生不同程度的影响 一、架好三脚 架，放电台天线的三脚架最好放到高一些的位置，两个三脚架之间保 持至少三米的距离； 二、固定好基座和基准站接收机（如果架在已 知点上，要做严格的对中整平）安装好电台发射天线，把电台挂在三 脚架上； 三、基准站接收机开机（自启动基准站）； 四、设置好电 台频率和功率（一般10T5W）；五、查看电台灯（红灯）和基站信 号灯（绿灯），若一秒闪烁一次，则表示正常二）移动站的操作 移动站开机，连上棒状天线，固定在2米碳纤对中杆上 设置工作模 式为电台模式、频率和电台频率一致广播格式与基站广播格式一致 等到移动站绿灯闪、测地通显示“固定”以后，就可以进行测量和采样 工作了二、手薄使用若已有控制点，如A、B、C （至少需三个以上）1、打开测定通【RTKCE】 2、【文件】一【新建任务】输入“任务名称”和选择“坐标系统” 3、 【配置】f【坐标系管理】①更改“中央子午线”（可以通过测量一 个任意点，然后查看其【细节】，从中获取）②【水平平差】、【垂 直平差】，未作点校正之前，不得'勾选”。
③文件f保存任务4、【配置】一【手薄端口配置】A、打开电源键即可开机连接类 型：蓝牙】一【配置】一【搜索】一【绑定】一【退出】一【确 定】B、若出现单点，表示蓝牙连接成功C、第一次运用时需进行【搜索 】，以后重复使用时仪器会默认上一次自动连接绑定蓝牙 D、 通过查看基站电台的频率，然后在RTKCE—配置一移动站参数一内置 电台和GPRS—选择电台模式一输入频率一点击设置后查看流动站信 号灯灯，若查分信号灯（绿灯）一秒闪烁一次，则表示正常点击【测 量】 一【启动移动站接收机】稍等片刻即获得基站信号,看到流动站 差分灯（绿灯）“一秒闪烁一次”时（即固定） 5、键入已知点 打开 测定通【RTKCE】一【键入】一【点】（含点名称等信息），输入 已知点的坐标一【控制点】打上勾一【保存】 一【确定】 6、点校 正①找到已知点A、B、C,选择【测量】一【测量点】，测出三个 点的坐标，分别命名为A-1, B-1, C-1注意：【测量点】一【选项】中更改观测时间为10S；命令：shift+A --②校正方法【测量】一【点校正】一【增加】一【网格点名 称】一“…”即所键入的已知点A、B、C （选之前键入的“当地平面坐标”） -【GPS点名称】一“・・・”即所测的对应控制点A-1, B-l, C-1 （实地测 出相对应已知点的“WGS84坐标”）校正方法：一般选择“水平与垂直” ③建立好对应点后，【计算】一【确定】，三次确定后即把点校正 后所得的参数应用于当前任务。
检查：【文件】 一【当前坐标参数】, 水平平差：经过点校正后所得水平校正参数，一般来说，标准的坐标 系统点校正后所得旋转值为几秒以内，比例因子都接近1目的： 求WGS84坐标到当地坐标的转换参数（如北京54坐标），“点校正”后 如果所弹出的提示对话框都选择是则所得参数保存在“当前任务参 数”和“坐标系统管理”下，详细解释请看【当前任务参数】或【坐标 系统管理】 采用点校正的点如果有3个就会有“水平参差”、 4个点 就会有“垂直参差”，一般来说“水平参差”和“垂直参差”都不应超过2 厘米，如果超过2厘米则说明参与点校正的已知点不在同一系统下或 者有粗差（最大可能就是参差最大的那个点） 选取点校正的点最 好能覆盖整个工作区，所选用的点越多精度越高 7、重设当地坐标 在每个测区进行测量和放样的工作有时需要几天甚至更长的时间，基 站在测区内搬动或重启，为了避免每天都重复进行点校正工作，可以 在每天开始测量工作以前先做一下重置当地坐标的工作，具体步骤如 下： 1、选择一个离这次测区最近的参与点校正的已知点（以前在这 个测区测过的点也可以，但是精度可能会差一些），在这个点上用以 前的点校正的结果测量该点，并把测量结果保存下来（注意不要和这 个点以前的名字一样，不然会覆盖）； 2、假设该项目文件没有该已 知点可以以控制点A （假设）键入文件中去【键入】一【点】（控制 点打钩）3、在获得基站信号后【测量】一【测量点】实地测量该 点（需更改点名为A-1） 4、到【文件】一【元素管理器】一【点 管理器】中找到已测点A-1 一【细节】一【重设当地坐标…】选取 键入的已知点（即控制点A） —两次【确定】即完成。
5、即可进行 野外测量工作 通过以上的操作，每天就不用重新做点校正三、其他1、如何查看点打开测定通【RTKCE】一【文件】一【元素管理器】 一 【点管理器】 2、增加放样点 通过已知坐标，直接【键入】 3、 无控制点测量 ①【新建任务】一【输入名称/坐标系统/中央子午 线】②【配置】一【坐标系管理】③【测量】一【点放样】说 明：测地形点时【测量】 一 【测量点】 一 【选项 】（更改观测 时间为1S即可）四、数据处理（一）导出数据1、打开测定通【RTKCE】 数据后缀.dat （记事本 格式.txt） 2、【文件】一【导出】一【点坐标导出】一【显示方 式：默认；文件类型：默认；导出文件名：***】 一【接受】 一【确 定】一【退出】，返回桌面3、用USB线连接电脑，到一【我的设 备】一【Program files】一【RTKCE】一【Projects，找到当前文件夹中导出的数据 】 一复制到电脑即可 （二）导入数据 应用软 件：南方Cass成图软件1、【打开南方Cass】一【生成点，在图中 选取待放样的点】-【指定点生成数据文件】（外接电脑，如U 盘等）说明：代码输入1、2、3・・・n （按两次Enter）； Cass导出来的 点坐标一定是y在前，x在后。
2、导入前将数据文件做成格式：点 名，代码，X, Y, H,保存为.dat或记事本格式.txt的数据后缀3、 将待放样点文件导入我的设备一 BUILT IN 一RTKCE下面4、在 【RTKCE】中一【文件】一【导入】一【当地点坐标导入】- 【选取导入文件格式】 一【文件名称・】 一【类型： All files（*.*）】 一【 RTKCE 】（找到待放样点文件） 一【打开】 一【确定】。
