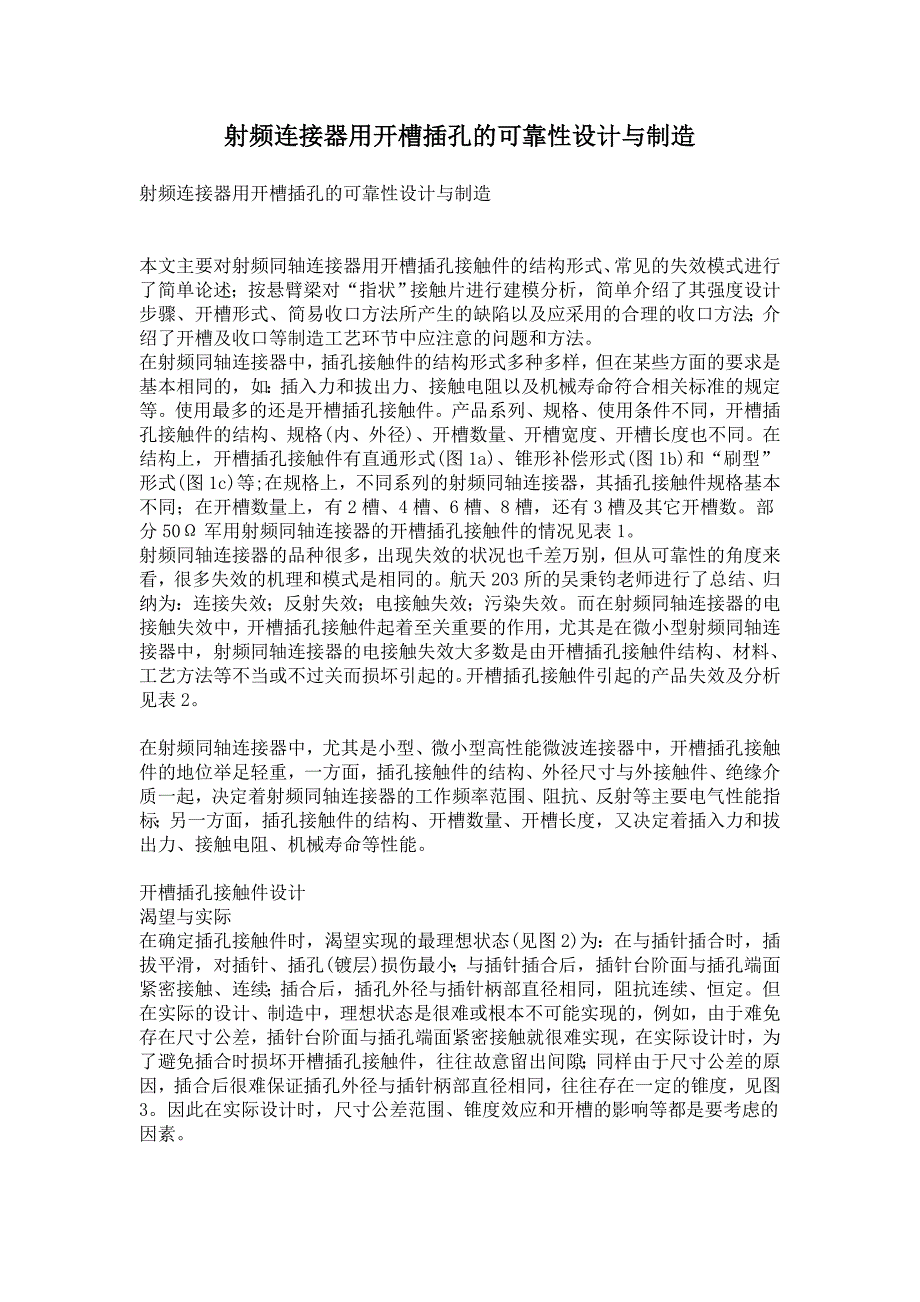

射频连接器用开槽插孔的可靠性设计与制造射频连接器用开槽插孔的可靠性设计与制造$ Z* e/ d: a0 Z+ o2 D( q% z& h3 g& L! i0 Y2 u6" c) [/ N3 j* N( u4 u/ Q+ B; g! R8 M: |+ {# M本文主要对射频同轴连接器用开槽插孔接触件的结构形式、常见的失效模式进行了简单论述；按悬臂梁对“指状”接触片进行建模分析，简单介绍了其强度设计步骤、开槽形式、简易收口方法所产生的缺陷以及应采用的合理的收口方法；介绍了开槽及收口等制造工艺环节中应注意的问题和方法9 S! ?7 x8 W( ]0 n2 A* I在射频同轴连接器中，插孔接触件的结构形式多种多样，但在某些方面的要求是基本相同的，如：插入力和拔出力、接触电阻以及机械寿命符合相关标准的规定等使用最多的还是开槽插孔接触件产品系列、规格、使用条件不同，开槽插孔接触件的结构、规格(内、外径)、开槽数量、开槽宽度、开槽长度也不同在结构上，开槽插孔接触件有直通形式(图1a)、锥形补偿形式(图1b)和“刷型”形式(图1c)等;在规格上，不同系列的射频同轴连接器，其插孔接触件规格基本不同；在开槽数量上，有2槽、4槽、6槽、8槽，还有3槽及其它开槽数。
部分50Ω军用射频同轴连接器的开槽插孔接触件的情况见表1 n. X9 a: a" Q* j/ I射频同轴连接器的品种很多，出现失效的状况也千差万别，但从可靠性的角度来看，很多失效的机理和模式是相同的航天203所的吴秉钧老师进行了总结、归纳为：连接失效；反射失效；电接触失效；污染失效而在射频同轴连接器的电接触失效中，开槽插孔接触件起着至关重要的作用，尤其是在微小型射频同轴连接器中，射频同轴连接器的电接触失效大多数是由开槽插孔接触件结构、材料、工艺方法等不当或不过关而损坏引起的开槽插孔接触件引起的产品失效及分析见表2" {4 J) ~6 I7 w+ I6 X: L# \, s% q4 S' |: N在射频同轴连接器中，尤其是小型、微小型高性能微波连接器中，开槽插孔接触件的地位举足轻重，一方面，插孔接触件的结构、外径尺寸与外接触件、绝缘介质一起，决定着射频同轴连接器的工作频率范围、阻抗、反射等主要电气性能指标；另一方面，插孔接触件的结构、开槽数量、开槽长度，又决定着插入力和拔出力、接触电阻、机械寿命等性能1 K9 Y6 K1 {! Q# v/ Y. V2 } 0 Y/ Z" r: ?/ \) p8 l# R6 K开槽插孔接触件设计8 {9 _7 w5 x' x& |9 E' I渴望与实际3 I0 ~* I& X- Q7 X+ q. T5 ~1 N- ^在确定插孔接触件时，渴望实现的最理想状态(见图2)为：在与插针插合时，插拔平滑，对插针、插孔(镀层)损伤最小；与插针插合后，插针台阶面与插孔端面紧密接触、连续；插合后，插孔外径与插针柄部直径相同，阻抗连续、恒定。
但在实际的设计、制造中，理想状态是很难或根本不可能实现的，例如，由于难免存在尺寸公差，插针台阶面与插孔端面紧密接触就很难实现，在实际设计时，为了避免插合时损坏开槽插孔接触件，往往故意留出间隙；同样由于尺寸公差的原因，插合后很难保证插孔外径与插针柄部直径相同，往往存在一定的锥度，见图3因此在实际设计时，尺寸公差范围、锥度效应和开槽的影响等都是要考虑的因素5 L1 R0 \! z) U3 T" Y- k; H' G0 Z+ b0 b, G# G% Z: {开槽插孔接触件设计原理--接触片受力及变形分析! q9 T6 i; P+ [9 e# G8 C4 V插孔接触件开槽后，其“指状”接触片的受力和变形情况可按悬臂梁进行建模分析下面就以开2槽的TNC插孔接触件为例进行分析2 l) f d7 Q- r% h K截面形状及几何特性+ ^& o1 T7 c3 o" Q5 H% W9 v插孔接触件开槽后，要进行收口处理，与插针插合后，其“指状”接触片发生弹性变形，变形量为(见图4中的右半部分，虚线所示为未插合时的插孔的轮廓线)，这样才能在接触部位产生正压力、形成可靠接触1 v6 I; c0 D, H3 i截面形状，如图4中的左半部分所示，该截面的几何特性为：( g$ G4 ^) w7 }" h3 hh—从中性层到x轴的距离，单位为mm，可由公式(1)计算得到。
3 K! }& b5 a4 \' D5 CJ —惯性矩，单位为mm4，可按公式(2)进行计算2 U# }0 F( j+ F0 w& q$ U& O/ J5 oZ—截面模量，单位为mm3，可按公式(3)进行计算3 `2 p) q6 d% x6 a% k: T g7 n% j1 H/ f2 i# }$ w建模分析* A( L5 e" K% E, J$ K; C根据插孔接触件的结构及插合时的接触部位的不同，建立以下三种模型模型1，一端固定，均布载荷(图5)模型2，一端固定，另一端加载(图6)模型 3，一端固定，中间加载(图7)这三种模型的最大受力及变形情况如表3所示 l9 b B8 f [$ k1 G模型2与模型3相比，变形段的长度较大(L>L-a)这样，在端部位移相同的情况下，施力点的转角较小，且变形更均匀，有利于提高梁的强度因此，在射频同轴连接器的实际应用中[直通形式(图1a)或“刷型”形式(图1c)中的口部接触的情况]，通常采用该种模型进行分析、计算和设计 V; ?. {" j8 w. g6 ~& V, f8 y) v9 B! P- ]开槽插孔接触件的设计. J) a1 C+ ?* c: |2 X" O在设计插孔接触件时，为了保证可靠性，重点关注以下几个方面。
E. z0 \+ h8 O5 X- g# u7 k, ~; `7 C6 J(1)确保指状接触部分的强度足够，即增大模型中梁的E和Z可以通过选用性能优良的材料、增大指状接触部分的厚度和减小开槽宽度等来实现例如，最典型的标准SMA射频同轴连接器，其开槽插孔接触件的指状接触部分很薄(受结构尺寸所限)，强度较差，往往是失效的主要模式2)注意设计和控制开槽的长度和数量开槽的长度直接决定着模型中梁的长度;开槽的数量直接决定着梁的数量和梁的尺寸" ^8 h+ J/ X: l2 T8 Z8 k; u( E(3)设计插孔接触件必须满足射频同轴连接器的电气性能要求/ s, |" B+ x5 p4 Q! m; ^. t9 W6 T. Q$ R, T0 O7 i* i* |! l' t插孔接触件“指状”接触部分强度设计步骤0 A P5 w' n4 Q+ k) Q 5 e3 @! `4 Y' e在设计插孔接触件时，可以按以下步骤进行：! }1 c) G3 A# [& N" x6 v' l5 a(1)根据要达到的插入和拔出力(F )要求，依据公式(4)确定在插孔的每个“指状”接触片的端部应产生的正压力(W )。
$ r% w8 i( X; _# j/ `3 a' ?. K1 j R# r( K9 B2 }! G; B" ~其中：F—要达到的插入和拔出力;5 H% Z7 u& y0 ?* A+ Q& U5 ` n —“指状”接触片数量;% l' z/ ~) B+ @) p" y μ—插孔与插针之间的摩擦系数;, m$ r4 e/ k# a" E a- }1 ?$ [4 V5 d / x0 @) W1 o' R+ y. @1 O W—“指状”接触片的端部应产生的正压力 t/ j& N# x8 X% T3 E- M7 x) [. T! I6 N(2)确定每个“指状”接触片的端部应产生的正压力(W )后，选择材料(同时还要考虑材料的传导性、工艺性等因素)，根据选用材料的许用应力σb ，确定每个“指状”接触片所能达到的最大正应力σmax，在确定最大正应力σmax时，应考虑安全系数，一般取2～3.5，即：σb =(2～3.5)σmax q. Y6 n2 C+ X(3)确定最大正应力σmax后，根据公式(5)，确定出单个“指状”接触片的截面模量Z 和开槽长度。
J! d \ ^9 k+ J' }5 ]) @ ' L) `, q e6 `9 g(4)根据公式(3)，结合公式(1)、(2)计算出插孔接触件的内径、外径(应根据射频同轴连接器的阻抗和使用频率要求先确定外径，然后再确定内径)在设计时，由于一般开槽较窄，而且在第二步中考虑了安全系数，所以槽宽引起的作用计算时可忽略 N9 e, {, Z& X) B: p* n C' a(5)用计算得到的插孔接触件的内径、外径尺寸，验算能否实现射频同轴连接器的电气性能(阻抗是否为50Ω、上限截止频率是否达到要求等)，如果不能实现，则应从第二步开始重新选择材料或在第三步中重新确定接触片的截面模量Z 和开槽长度，或者同时改变 `& p" z8 j4 A' x3 N插孔接触件开槽设计, y# [3 S5 u5 s! Y% a“指状”接触片断裂是开槽插孔接触件最常见的失效形式，因此如何设计槽的结构、提高其疲劳强度是设计开槽结构的关键对于大多数射频连接器生产厂家来说，通常将槽设计成平底式，如图9中的(a)所示，这种结构容易加工一些人会认为该结构容易在槽底存在应力集中点，容易断裂，而采用(b)或(c)所示的圆弧底形式的结构。
从机械方面分析，(b)或(c)所示结构的疲劳强度是优于(a)，但从工艺实现方面来看，(b)或 (c)对刀具、工艺方法的要求更高，尤其是超小型射频同轴连接器的插孔接触件1 R3 q6 [. Y0 b: b- A另外，对于50Ω的空气介质同轴传输线，插孔接触件上开槽会对射频同轴连接器的阻抗、电压驻波比产生影响，所引起的特性阻抗偏差、电压驻波比可分别由公式(6)、(7)计算得到 S( o6 g! _4 R7 c! E 9 J6 M. E4 ~5 s j) k1 {其中，△Z—特性阻抗变化的百分数;; i/ S/ W) b7 [8 Q) c* x7 f; wN—开槽数目;1 q: j- H2 p# Z3 i2 dw—插孔接触件上的槽宽，mm;& r# ]. M" u! Nd—插孔接触件的外径，mm" ]* ^. L3 c; h+ J - s2 a- g: B: F其中，S —电压驻波比;( V) o. n( ^& bf —频率，GHz;( w+ l' T7 I+ T0 {; M. V) Rg —间隙宽度，mm;0 `% p1 N7 a K/ I7 c3 n8 ?dg —间隙区域内导体的直径，mm;4 F: [1 ]* p/ d" _# a, E+ _7 Ud —内导体的直径，mm;; W. i7 B3 \8 x# C5 s1 FN —开槽数量;# x4 F+ l2 g* e$ J7 Y( S5 iw —槽宽，mm。
Q2 o5 u" F O6 ?8 u+ v; y- M# m# N; O" D由公式(6)和(7)可见，开槽数量越多、槽宽越大，对射频同轴连接器的阻抗、电压驻波比的影响越大，因此在确定开槽数量和宽度时，还要充分考虑这些影响，使其在规定的范围内2 R/ J$ L: V+ R! S& U( G: ? - `! \ s# {' V( ^5 j插孔接触件的制造9 ]/ O$ k* ^# B1 x开槽插孔接触件通常选用弹性及强度较好的锡磷青铜或铍青铜合金线材或棒材制造选用锡磷青铜合金时，工序包括：加工外圆和内孔、开槽、收口、预插、进行低温(175℃～。
