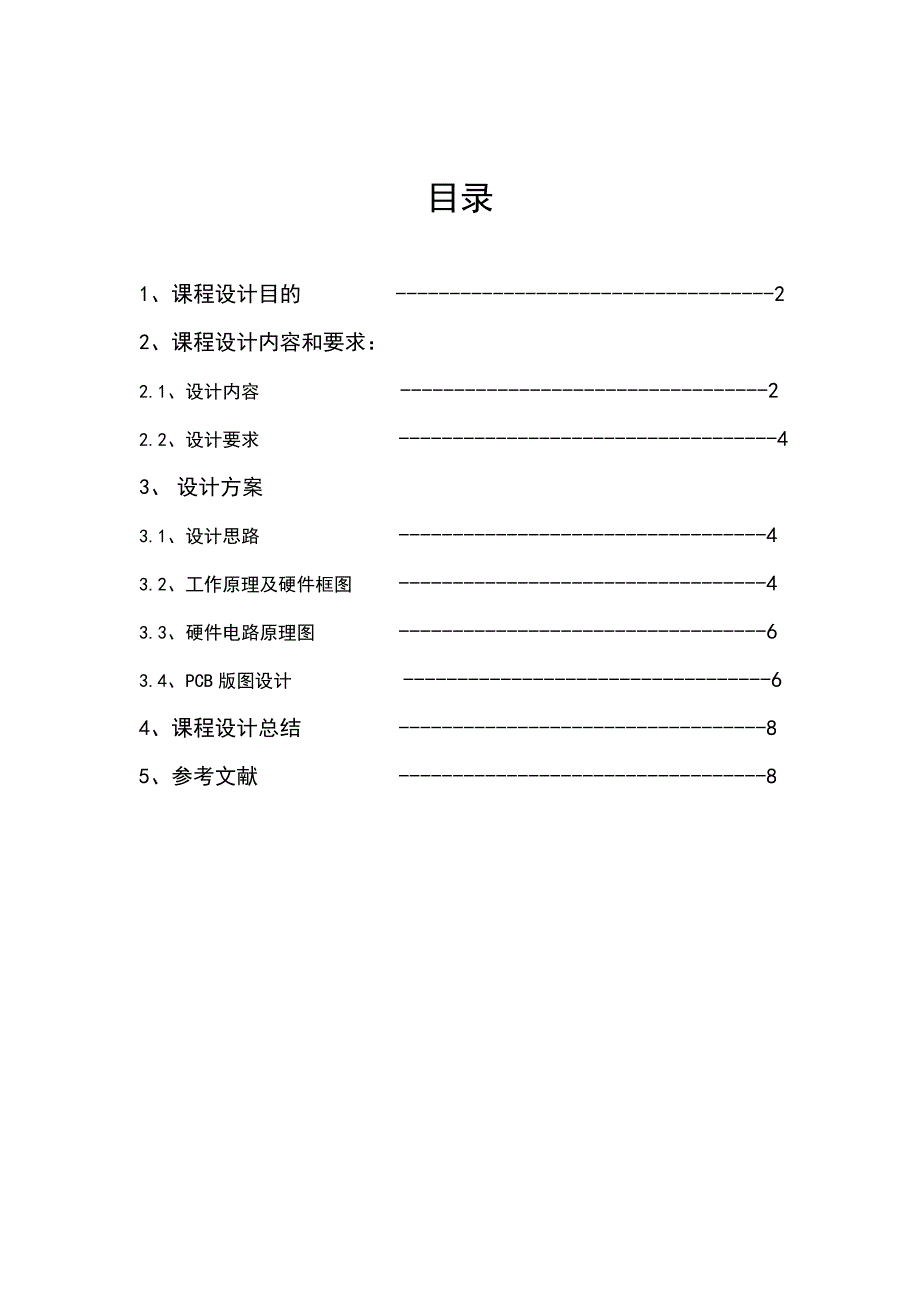

目录1、课程设计目的 -----------------------------------2 2、课程设计内容和要求：2.1、设计内容 ----------------------------------22.2、设计要求 -----------------------------------43、 设计方案 3.1、设计思路 ----------------------------------43.2、工作原理及硬件框图 ----------------------------------43.3、硬件电路原理图 ----------------------------------63.4、PCB版图设计 ----------------------------------64、课程设计总结 ----------------------------------85、参考文献 ----------------------------------81、课程设计目的1.1、了解小功率限电器的基本原理及相关模块逻辑功能和使用方法。
1.2、掌握利用protel绘制电路原理图与制作PCB图的方法2、课程设计内容和要求：2.1、设计内容 设计一个限电功率可调的小功率限电器（其限电功率为200-600W可调）当使用时确定一个设定值时，当用电功率超过设定值时，该装置能自动切断电路，停止供电；只有当小于设定值时，才允许电路接通关于NE555芯片的一些资料：ne555原理图及例子(555原理图) 图1NE555引脚图介绍如下：1地 GND 、2触发 、3输出 、4复位 、5控制电压 、6门限(阈值） 、7放电 、8电源电压Vcc 图2：简单的ne555电路应用 2.2、设计要求 小功率限电器电路具体设计要求如下：（1）查阅所用器件技术资料，详细说明设计的小功率限电器电路工作流程.（2）要求用电功率超出设定值时，该装置能自动切断电路，停止供电；只有当小于设定值时，才允许电路接通.3、 设计方案3.1、设计思路 市电先经过降压器降压经过整流与滤波后进行过载判断，若过载则蜂鸣器报警并对电路进行检测3.2、工作原理及硬件框图 工作原理：市电经过T1降压，IC1整流、 C2滤波，为电路提供12V直流工作电压，经IC3稳压后为时基电路IC4和蜂鸣器IC5提供6V工作电压。
正常用电时继电器J处于释放状态，不消耗电能，JK闭合，负载得电工作；T2用于负载功率识别，当负载得电工作时，电流流经L1，在L2端产生感应电动势经IC2全波整流，C3滤波，R1、R2、W分压，耦合给IC4的2、6脚，IC4连成单稳态方式，作为电压比较器，当IC4的2、6脚电压低于1/3VCC，3脚出高电平，经R3使V2饱和，V3截止，J处于释放状态，JK闭合，电路维持正常供电；由于IC4的3脚位高电平4.5V（由于R3、V2的be结电流的降压作用，输出由6V变为4.5V）,D1不足以导通，V1截止，蜂鸣器不发声 当用电负载超过限定功率时，L1中电流增大，L2两端电压升高，经IC2整流，C3两端直流电压立即升高，IC4的2、6脚输入电压大于2/3VCC，其状态反转，3脚输出低电平，V2截止，V3饱和导通，J得电吸合，蜂鸣器得电发声，实现声音报警C3两端的电压通过R1、W、R2放电，将逐渐降低，当IC4的2、6电压降低为小于1/3VCC时，IC翻转，3脚变为高电平，V2饱和，V3截止，J释放，JK闭合，再次对负载功率进行检测，如超负荷负载已经已经拔掉，J会重复上述断电过程，超负荷报警期间电路对负载的检测周期为30秒每次。
C1为电路保护电路，可防止超电压、欠电压、断开火花进行保护硬件框图 变压器降压整流、滤波判断是否过载电路断开、蜂鸣器发声报警过载 图3：工作流程图图4：555定时器内部原理图与管教3.3、硬件电路原理图 图5：小功率限电器电路设计原理图3.4、PCB版图设计 图6：材料清单 图7：PCB版图4、课程设计总结通过本次课程设计使我深深的认识到了自己以前学习的缺陷，经常遇到困难通过这次的课程设计使我了解到了小功率限电器的工作原理，初步了解了Protel99SE的操作方法进一步了解了NE555等芯片的作用这次课程设计现在已经结束了但是通过本次课程设计使我收获良多在遇到不懂的东西时，老师与同学为我提供了大量的无私的帮助，在这里向他们表示感谢5、参考文献 1．童诗白．模拟电子技术基础．北京：高等教育出版社，20022．张建华．数字电子技术．北京：机械工业出版社，20043. 陈汝全．电子技术常用器件应用手册．北京：机械工业出版社，20054. 毕满清．电子技术实验与课程设计．北京：机械工业出版社，20055. 潘永雄．电子线路CAD实用教程．西安：西安电子科技大学出版社，20026. 张亚华．电子电路计算机辅助分析和辅助设计．北京：航空工业出版社，2004。
