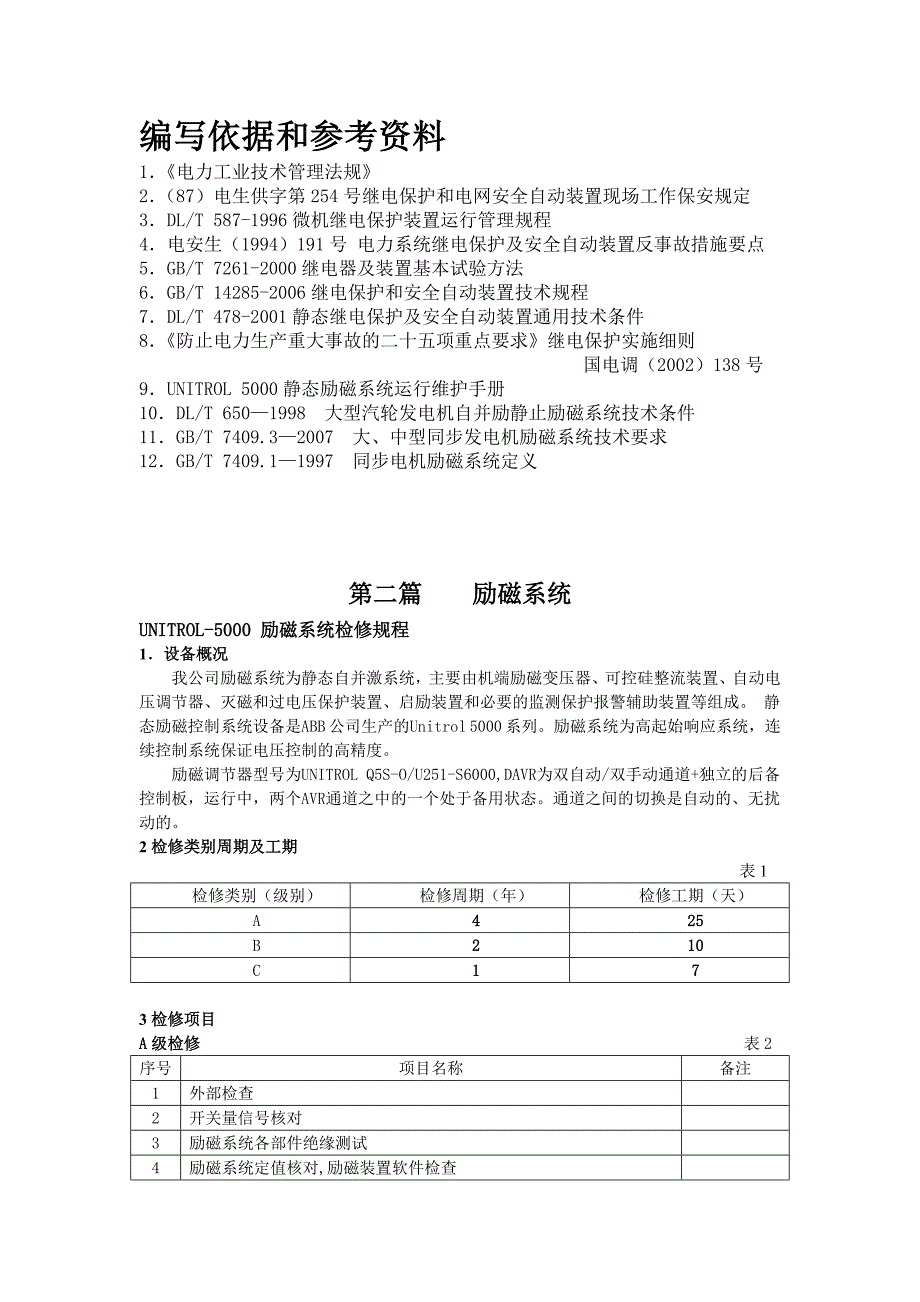

编写依据和参考资料1．《电力工业技术管理法规》2．（87）电生供字第254号继电保护和电网安全自动装置现场工作保安规定 3．DL/T 587-1996微机继电保护装置运行管理规程4．电安生（1994）191号 电力系统继电保护及安全自动装置反事故措施要点 5．GB/T 7261-2000继电器及装置基本试验方法 6．GB/T 14285-2006继电保护和安全自动装置技术规程 7．DL/T 478-2001静态继电保护及安全自动装置通用技术条件 8．《防止电力生产重大事故的二十五项重点要求》继电保护实施细则 国电调（2002）138号9．UNITROL 5000静态励磁系统运行维护手册10．DL/T 650—1998 大型汽轮发电机自并励静止励磁系统技术条件 11．GB/T 7409.3—2007 大、中型同步发电机励磁系统技术要求 12．GB/T 7409.1—1997 同步电机励磁系统定义第二篇 励磁系统UNITROL-5000 励磁系统检修规程1．设备概况我公司励磁系统为静态自并激系统，主要由机端励磁变压器、可控硅整流装置、自动电压调节器、灭磁和过电压保护装置、启励装置和必要的监测保护报警辅助装置等组成。
静态励磁控制系统设备是ABB 公司生产的Unitrol 5000 系列励磁系统为高起始响应系统，连续控制系统保证电压控制的高精度励磁调节器型号为UNITROL Q5S-O/U251-S6000,DAVR为双自动/双手动通道+独立的后备控制板，运行中，两个AVR通道之中的一个处于备用状态通道之间的切换是自动的、无扰动的2检修类别周期及工期 表1检修类别（级别）检修周期（年）检修工期（天）A425B210C173检修项目A级检修 表2序号项目名称备注1外部检查2开关量信号核对3励磁系统各部件绝缘测试4励磁系统定值核对,励磁装置软件检查5励磁调节器交直流电源检验6励磁装置柜内继电器、变送器特性检验7励磁调节器各通道(TV TA P Q 温度)测量精度和功能检验8转子过电压保护单元测试9转子接地保护检验10整流柜开环特性试验11整流柜风机静态试验12灭磁开关分合闸最低动作电压测试13带开关传动试验、联动回路传动试验14核项试验15发电机空载励磁试验励磁起励试验励磁自动手动调节范围检验发电机空载阶跃试验励磁V/Hz限制试验励磁调节器通道切换试验TV断线试验整流柜风机电源切换试验发电机空载额定电压下灭磁试验16发电机负载励磁试验自动方式下通道切换试验自动方式下励磁调节器阶跃试验励磁电流过励磁限制器检验定子电流限制器检验发电机低励限制器检验最小励磁电流限制器试验励磁功率柜均流试验电力系统稳定器PSS试验B或C级检修 表3序号项目名称备注1外部检查B、C级检修2开关量信号核对B、C级检修3励磁系统各部件绝缘测试B、C级检修4整流柜风机静态试验B级检修5励磁整流柜风机轮换B、C级检修6带开关传动试验、联动回路传动试验B、C级检修4检修步骤项目及方法4.1安全条件4.1.1进入控制柜操作，应小心谨慎。
4.1.2接触系统带电部件会造成严重伤害没有专业知识及没有采取防护措施的操作人员不可以进入控制归调节柜（+ER）电压超过50V，它的所有带电部件都有防意外接触保护4.1.3整流柜（+EG）（散热器，母线等）与励磁系统变压器的次级或转子相连，其部件的电压极端危险因此这些部件有有机玻璃罩，防止意外接触如果在柜内进行维护操作，必须移开这些罩4.1.4由于励磁变压器次级电压和转子励磁电压接入励磁柜，当有故障发生时，柜内存在短路电流的危险4.1.5在灭磁开关柜中（+EE），灭磁开关和灭磁电阻直接与转子连接，因此任何时候都会有危险电压4.2对检修人员的要求本规程主要是为维护人员制定，维护人员应有深厚的电气工程和机械知识，维护应只能由经过UNITROL-5000训练的人员进行4.2.1调试人员必须熟悉本励磁系统的“功能说明”和“用户手册”4.2.2必须熟悉在励磁系统本地操作或在远程操作的控制组件，以及运行和报警显示4.2.3必须熟悉运行调试维护和修理程序4.2.4熟悉励磁系统的电源，知道紧急停机措施，并能在发生紧急故障时，切断系统电压4.2.5所有工作人员应知道灭火器的位置和操作，并知道紧急出口的位置。
4.3检修前准备工作4.3.1熟悉励磁系统检验规程和图纸资料4.3.2准备好励磁装置说明书、与现场实际状况一致的图纸、上次检验记录、最新定值整定通知单和检修文件包等4.3.3准备好合格的仪器仪表、设备的备品备件、调试工具和连接导线等4.3.4交直流电源完备，并随时可接通若计划中有发电机测试和初始测试的话，要准备好励磁变压器用临时电源，并随时可接通4.4检验过程中的注意事项4.4.1 必须严格执行继电保护安全措施票中的内容，作好安全措施，并经H点验收合格，方可开始检修工作4.4.2对二次电压回路通电时，必须可靠断开至电压互感器二次侧的回路，防止反充电4.4.3检验用的试验电源：交流试验电源和相应调整设备应采用专用电源并有足够的容量，以保证在最大试验负载下，通入装置的电压及电流均为正弦波 4.4.4检验过程中如出现开关跳闸、直流接地或误发报警信号时应立即停止工作，待查明与本身工作确实无关后方可继续进行检验工作4.4.5测量绝缘前应将交、直流母线短接，做好安全措施测量绝缘结束后及时恢复4.4.6试验接线必须经过第二个人核对确认接线正确后，方可通电试验4.4.7检查印刷电路板时应戴好防静电环4.5检验内容4.5.1外部检查4.5.1.1 设备清扫、检查利用毛刷、吸尘器、干净的抹布和电气设备专用清洗剂对励磁系统中的灭磁开关柜、整流柜、励磁调节器柜、交流进线柜及直流出线柜的柜顶，内部端子排及各元器件（包括励磁调节器、可控硅、散热片、电容、电阻、印刷电路板、开关、保险、电源装置及风扇电机和交直流母线排等）进行清扫；保证检验后的设备清洁无污垢、无灰尘。
4.5.1.2 端子紧固对盘柜内的各个螺丝逐个进行紧固，检查接线压接良好4.5.1.3 装置内部板卡检查戴好防静电环, 检查COB、MUB、EGC、CIN、和GDI、FIO、PSI板卡的各个芯片、电气元件应正常，焊接无松动，连接线压接良好；各端子的接线与图纸一一对应4.5.1.4 跨接器、非线性电阻检查外观良好，无过热痕迹4.6励磁系统回路及各部件绝缘测试4.6.1 准备工作断开励磁交流进线柜入口与励磁变封闭母线的软连接；将整流桥的输出+、-和整流桥三相输入A、B、C之间短接；直流操作回路的+、-短接；励磁备用电源交流回路短接合上灭磁开关和励磁备用电源交流开关并将接触器的输入与输出短接；退出可以退出的弱电元件，不能退出将其短接将半导体器件各端子、非线性电阻和电容器短路将非试验回路和每一个柜体的外壳连接在一起并接地4.6.2 绝缘测量用1000V兆欧表测量交、直流回路的绝缘电阻应大于1兆欧4.7开关量信号核对试验1.1DCS输入到励磁的核对方法：在CMT主画面中选择第107组、108组参数，在画面中设定好位置，在DCS画面上操作发出指令（励磁软件图第4页、第5页）使CMT主画面中第107组、108组参数由0变1表示在CMT上显示该信号正确。
以EXCTATION.START 为例说明：第一步：点击CMT画面上的第107组参数第二步：在主控点击EXCITATION.START第三步：看CMT画面上的第107组参数中10701由0变11.2励磁输出到DCS核对方法：在CMT上的参数表Group7、8中，将输出点置“1”或置“0”，在CRT画面上看信号点亮不亮即可以EXCITATION.START为例：第一步：点击CMT画面上的第7组参数PAR 717＝12502（－1，逻辑“1”），第二步：则CRT上信号EXCITATION.START点亮，第三步：点击CMT画面上的第7组参数PAR 717=12501（0），则CRT上信号点灭4.8励磁调节装置各单元特性测定利用继电保护测试仪对励磁系统中的电源模块、继电器、接触器、灭磁开关分合闸最低动作电压及励磁调节器各通道的电流、电压、相位角、有功和无功功率的精度进行检验4.8.1电源的检验4.8.1.1 交流电源特性检验： 在励磁调节器交流电源接线端子输入试验电压, 调节试验电压在额定电压的（85%—110%）范围内变动，测量调节器电源的输出电压值应稳定4.8.1.2 直流电源特性检验：在励磁调节器直流电源接线端子输入试验电压, 调节试验电压在额定电压的（80%—110%）范围内变动，测量调节器电源的输出电压值应稳定4.8.2 继电器检验 4.8.2.1 线圈电阻的检验：用数字万用表测定线圈电阻，测量值与出厂值比较误差应在±10%以内4.8.2.2 动作电压及返回电压检验：施加直流电压使继电器动作和返回，记录动作和返回值。
动作值应在30%-70%额定电压范围内，返回值不应小于5%额定电压4.8.2.3 动作（返回）时间测定：在额定直流电压下，测定继电器的动作和返回时间4.8.2.4 检查触点通断情况应正确4.8.3 励磁调节器软件检查下载励磁调节器程序和参数，检查程序版本和参数与最新定值单相符4.8.4 调节器各通道精度检查4.8.4.1 各通道的TV测量精度检验在励磁调节器电压端子加入三相电压，调节试验电压值，在不同的电压值时,记录相应的励磁调节器测量到的电压值，要求电压的平均值误差不大于1%4.8.4.2 各通道TA测量检验在励磁调节器电流端子加入三相电流，调节试验电流值，在不同的电流值时,记录相应的励磁调节器测量到的电流值，要求电流的平均值误差不大于1%4.8.4.3 各通道的P、Q测量功能检验在励磁调节器端子加入三相电压、电流，改变电压、电流的角度，比较输入的有功、无功功率值和励磁调节器显示的有功、无功功率值误差应不大于1%；角度误差不大于2%4.8.4.4整流柜、励磁变温度测量校准选择好准确的温度计，在整流柜中放置5分钟，待测量温度值保持静止后，确定当前温度是否与参数10516、10526、10536、10546、10556显示温度一致，该测量值无法进行调校。
4.9 变送器输入输出特性检验检验励磁系统中各个交、直流变送器的输入输出特性，变送器精度应合格4.10转子一。
