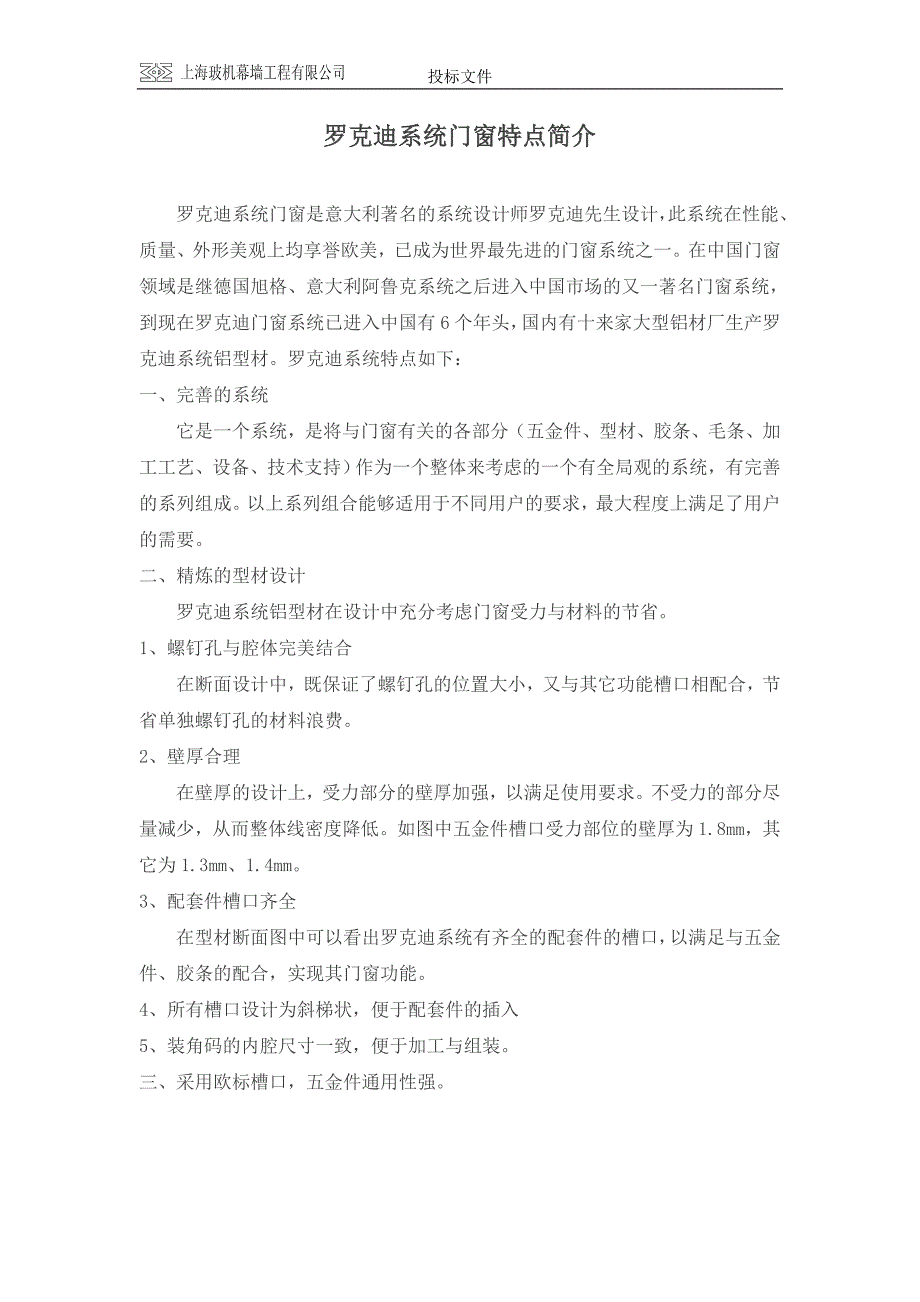

投标文件罗克迪系统门窗特点简介罗克迪系统门窗是意大利著名的系统设计师罗克迪先生设计，此系统在性能、质量、外形美观上均享誉欧美，已成为世界最先进的门窗系统之一在中国门窗领域是继德国旭格、意大利阿鲁克系统之后进入中国市场的又一著名门窗系统，到现在罗克迪门窗系统已进入中国有6个年头，国内有十来家大型铝材厂生产罗克迪系统铝型材罗克迪系统特点如下：一、完善的系统它是一个系统，是将与门窗有关的各部分（五金件、型材、胶条、毛条、加工工艺、设备、技术支持）作为一个整体来考虑的一个有全局观的系统，有完善的系列组成以上系列组合能够适用于不同用户的要求，最大程度上满足了用户的需要二、精炼的型材设计罗克迪系统铝型材在设计中充分考虑门窗受力与材料的节省1、螺钉孔与腔体完美结合在断面设计中，既保证了螺钉孔的位置大小，又与其它功能槽口相配合，节省单独螺钉孔的材料浪费2、壁厚合理在壁厚的设计上，受力部分的壁厚加强，以满足使用要求不受力的部分尽量减少，从而整体线密度降低如图中五金件槽口受力部位的壁厚为1.8mm，其它为1.3mm、1.4mm3、配套件槽口齐全在型材断面图中可以看出罗克迪系统有齐全的配套件的槽口，以满足与五金件、胶条的配合，实现其门窗功能。
4、所有槽口设计为斜梯状，便于配套件的插入5、装角码的内腔尺寸一致，便于加工与组装三、采用欧标槽口，五金件通用性强罗克迪系统型材均采用标准的欧标20槽口，所以选用的五金件可以通用，只要是符合欧标的五金件都能够与罗克迪系统配套因为槽口的统一，所以五金件在型材通道内运动流畅、自如且启闭灵活如果选用专门为罗克迪系统配套的五金件则技术性能能发挥到极点，因为罗克迪在设计系统时，是经过认真细致选择而配套的，在型材断面设计时，两者的结合，从技术结合的角度考虑，很多角度与几何尺寸，技术要素是相互作用下产生的，所以首选设计的五金件最为贴切完美与罗克迪系统专业配套的内开内倒五金件特点：1、独立的防误传动器：与把手分离，性能可靠，保证经久耐用2、提升器：防止窗扇下垂，影响关闭3、提升锁块：配有特定的安装定位工具，保证安装的迅速准确；具有提升、锁定功能4、斜拉杆定位缓冲块：可消除间隙、噪音，加快安装调试速度5、阻尼：所有锁点及传动件都装有阻尼器，填补五金之间的间隙，减少操作中产生的噪音6、锁点：所有锁点均为不锈钢材质，采用内六角定，非铆钉加工工艺，经久耐用7、合页：采用压铸的整体结构，用四个螺钉从两个方向同时安装固定，增加了正向及侧向的承受力，防止窗扇滑落。
8、衬套：连杆与所有传动件连接部分均配有衬套，防磨损并减少噪音在保证原有结构性能优越的前提下，也可以采用标准化欧标其他配件，使节约成本成为可能四、压线统一，玻璃胶条统一，可装配不同厚度的玻璃罗克迪系统压线只有六个宽度的压线，分别是31mm、27mm、21mm、15mm、9mm、2.5mm，但与相应的6种玻璃胶条配合，可以装配最小厚度4mm，最大厚度50mm的玻璃，真正实现组件少功能多玻璃厚度表序号系列最小厚度mm最大厚度mm1GDR404292GDR5015383GDR6020484EUR454335EUR5615436EUR652050罗克迪系统压线与胶条在GDR与EUR两个系统中是通用的，四位数字编号相同，形状是一样的如：P1601R与GDR1601是一种压线为了方便安装弧形压线，可以选用附助压线，也就是第四根压线，当然也可以用压线专用工具，而不使用附助压线附助压线表序号压线宽度mm压线型号附助压线型号131GDR1601GDR1612227GDR1602GDR1613321GDR1603GDR1614415GDR1604GDR161559GDR1605GDR1616五、安装连接方便，整体性能好。
罗克迪系统型材的断面设计系统考虑，可以采用铝件、辅助连接件、丁字连接、十字连接、组角式连接、活动角码式连接、加强角码连接，实现角部稳固性六、多元连接结构完善罗克迪系统门窗能够实现窗与窗、窗与门、门与门、平开与平开、推拉与推拉、平开与推拉的有机结合，并且这种连接丝毫不破坏可视立面美观、不降低门窗的性能实现连接的关键就是断面设计中有相应的连接槽口和连接型材1、平开带固定，选用中梃料2、推拉窗带固定，选用固定窗框3、窗与窗、门与门边框可以相拼接，通过边框拼条限位密封4、平开与推拉通过边框相拼连接5、内开转外开通过转接料转换七、胶条的统一化罗克迪系统型材的胶条槽口是统一的，所使用的胶条也是统一的EUR、GDR系统的胶条通用平开窗所用胶条共13种，其中玻璃胶条6种罗克迪系统设计断面进行了优化，使得门窗加工过程简单，并且进行了标准化1、罗克迪系统有专门配套的加工冲床，分为EUR平开、EUR推拉、GDR平开、GDR推拉，加工工位见下表冲床加工工位表序号类别加工工位1EUR平开1、排水孔；2、角码孔；3、执手安装孔；4、连杆孔；5、扇切角2EUR推拉1、隔热角码孔；2、普通角码孔；3、锁槽孔；4、防尘盖孔；5、排水孔；6、扇条切角；7、推拉窗框角码孔3GDR平开1、普通排水孔；2、隔热排水孔；3、普通角码孔；4、执手安装孔；5、连杆孔；6、扇切角；7、T型连接件冲孔A（正面）；8、T型连接件冲孔B（反面）；9、铝木角码孔4GDR推拉1、隔热角码孔；2、普通角码孔；3、锁槽孔；4、防尘盖孔；5、排水孔；6、扇条切角；7、推拉窗框角码孔2、角码安装采用铝件角码与活动角码两种方式安装，方便了门窗加工的多样性。
EUR70STB与GDR60S两个隔热系列的推拉窗扇均采用尼龙活动角码，充分保证了隔热效果，节能更好3、执手孔加工方便，一个工位可以加工三个系列料4、合页（铰链）安装方便九、排水、通风顺畅，有效的防止了漏水与玻璃结露的发生罗克迪系统门窗对排水和型腔通风有着独到的设计特点，平开窗与推拉窗均有合理的排水通道，能够把进入窗中的雨水快速排到窗外扇内型腔通风可把水汽完全排出窗外，从而使得双层玻璃内侧干燥无湿气，防止了玻璃内表面结露发生十、良好的隔热保温效果罗克迪系统隔热型材采用的隔热材料是含25%强化玻璃纤维的聚酰胺尼龙66该材料的热膨胀系数与铝的基本一致，保证了门窗的强度要求在门窗的隔热的设计中，罗克迪采用完全隔热方式，即框扇间密封胶条直接搭在隔热条上，实现内侧铝材完全与外侧冷空气隔开，提高了保温隔热效果十一、GDR系列扇料外侧为圆弧状，美观大方，整体窗形呈现曲线美十二、系统经济性、美观性由于系统思维考虑，具有通用性、互换性的特点罗克迪系统生产出来的门窗（幕墙）产品省料、省件、省时，充分体现了统一与相对的完美结合灵活性系统思维，包括正向思维，逆向思维，多向思维体现在型材断面的多样式，五金配件的多样性，玻璃颜色和功能的多样性等诸多方面，保证了安全、性能、经济、美观、和谐的统一，体现了意大利罗马浪漫主义的设计风格和流派。
罗克迪系统型材作为罗克迪先生的杰出作品，延续了以前的性能卓越的特点，又在此基础上进行了改进如：优化了断面局部尺寸，型材米重进一步减轻；GDR系列扇料改为圆弧状，体现曲线美；框扇间密封胶条搭接在隔热条上，实现完全隔热十三、适用性强罗克迪系统门窗适用性极强，三性物理性能优越，这是系统优化设计的结果，它能保证各项性能指标不降低建筑外门窗抵御风能力的好坏，将影响到门窗的气密、水密性能的稳定和其安全可靠程度因此门窗的抗风压性能是最基本的安全性能罗克迪系统门窗，经过严谨的制造，其各项指标均能达到或超过国家要求值，满足了用户对门窗的使用要求罗克迪系统门窗的性能指标（中空玻璃、隔热）性能指标国家要求罗克迪系统门窗要求指标分级实测指标分级抗风压性能P≥2.5kPa4级P≥3.0kPa5级气密性能q≤1.5m3/（m·h）4级q≤1.0m3/（m·h）4级水密性能△P≥250Pa3级△P≥350Pa4级隔声性能Rw≥30dB3级Rw≥35dB4级保温性能K≤3.2W/（m2·K）6级K≤3.0W/（m2·K）7级附：国家门窗标准GB8479（部分）表7 抗风压性能分级 单位为千帕分级12345指标值1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.5分级678×·×指标值3.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0注 ：×·×表示用≥5.0kPa的具体值，取代分级代号。
在各分级指祭值中,窗主要受力构件相对挠度单层,夹层玻璃挠度≤L/120,中空玻璃挠度≤L180,其绝对值不应超过15mm,取其较小值表8 水密性能分级 单位为千帕分级12345××××指标值100≤P△<150150≤P△<250250≤P△<350350≤P△<500500≤P△<700P△≥700注 ：××××表示用≥700Pa的具体值勤取代分级代号，适用于热带风暴和台风袭击地区的建筑表9气密性能分级分级345单位缝长指标值q1/m3/(m·h)2.5≥q1>1.51.5≥q1>0.5q1≤0.5单位面积指标值q2/m3/(m2·h)7.5≥q2>4.54.5≥q2>1.5q2≤1.5 表10保温性能分级 单位为瓦每平方米开分级5678910指标值4.0>K≥3.53.5>K≥3.03.0>K≥2.52.5>K≥2.02.0>K≥1.5K<1.5表11空气隔声性能分级 单位为分贝分级23456指标值25≤Rw<3030≤Rw<3535≤Rw<4040≤Rw<30Rw≥45表12采光性能分级分级12345指标值0.20≤Tr<0.300.30≤Rr<0.400.40≤Rr<0.500.50≤Rr<0.60Rr≥0.60。
