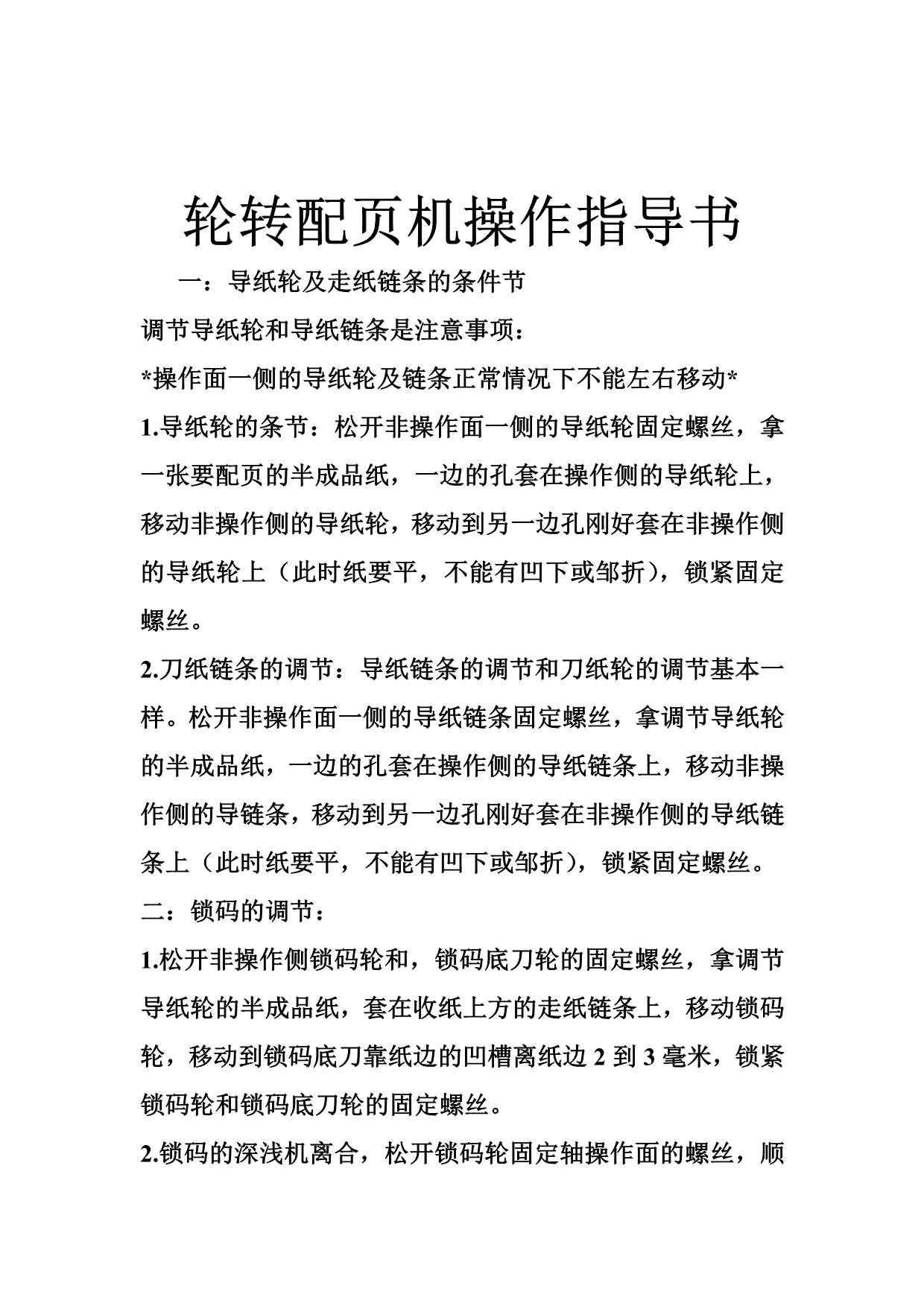

轮转配页机操作指导书一：导纸轮及走纸链条的条件节调节导纸轮和导纸链条是注意事项：*操作面一侧的导纸轮及链条正常情况下不能左右移动*1.导纸轮的条节：松开非操作面一侧的导纸轮固定螺丝，拿一张要配页的半成品纸，一边的孔套在操作侧的导纸轮上，移动非操作侧的导纸轮，移动到另一边孔刚好套在非操作侧的导纸轮上（此时纸要平，不能有凹下或邹折） ，锁紧固定螺丝2.刀纸链条的调节：导纸链条的调节和刀纸轮的调节基本一样松开非操作面一侧的导纸链条固定螺丝，拿调节导纸轮的半成品纸，一边的孔套在操作侧的导纸链条上，移动非操作侧的导链条，移动到另一边孔刚好套在非操作侧的导纸链条上（此时纸要平，不能有凹下或邹折） ，锁紧固定螺丝二：锁码的调节：1.松开非操作侧锁码轮和，锁码底刀轮的固定螺丝，拿调节导纸轮的半成品纸，套在收纸上方的走纸链条上，移动锁码轮，移动到锁码底刀靠纸边的凹槽离纸边 2 到 3 毫米，锁紧锁码轮和锁码底刀轮的固定螺丝2.锁码的深浅机离合，松开锁码轮固定轴操作面的螺丝，顺时钟转动锁码轮固定轴操作面的手柄，锁码轴下压，锁码锁逐渐变深，逆时针转，锁码逐渐变浅，转不动时锁码和底刀分离三：折页部的调节：折页是需要折页部的各个部件（摆纸杆，抓纸毛刷，折页盘，输纸皮带顶杆，输纸皮带）的配合，其中有一个部件配合的不好，都会影响折页。
1.换折页齿轮，松开两个固定螺丝，松开齿轮摆幅固定螺丝，拿下齿轮，装上所需尺寸的齿轮，上紧两个固定螺丝，合上齿轮，锁紧螺丝2.摆纸杆的调节，打开非操作面的门，松开摆纸杆的连杆螺丝，调节摆纸幅度，6 寸一般在中间，12 寸一般调到最大由小尺寸调到大尺寸时，必须先把前后两个抓纸折页部件移到所需位置再调摆纸杆四：调摆纸干杆，折页盘，折页爪，折页与输纸支撑杆的配合1. 杆，折页盘，折页爪， ，输纸皮带撑杆在机器转动过程中必须保证配合一致，那一部件出现不一致就调那里，关键看整体配合度2. 调摆纸杆，摆纸杆送纸是两边折页爪能爪到纸的折页位并顺利进入折页盘摆纸杆的两条下纸轴之间的空隙不能太大或太小，太小会把纸拉散页或变形，太大加速时无法顺利送纸;空隙太小时可去少一些轴上的胶布，空隙太大时刻卷多一些胶布3. 调折页爪：转动折页爪轴操作面的手柄即可4. 调整折页盘，调整折页盘时先松下固定螺丝，转动盘口位置调整时应注意折页盘和折页爪的配合，以及折页盘的转动方向，上下位置，调节完成后锁紧固定螺丝5. 调节输纸皮带轴及皮带运动速度，可调节的输纸皮带有两条，调整两条轴的相对高度，就会影响折页托面的水平面，并影响纸张折页处进入折页盘，大的原则是平衡走纸，两条轴的高度和其他折页部件的配合，输纸皮带走的太快，送出来的纸就像楼梯的台阶一样，不好齐纸，太慢就不能顺利把折页好的纸送出，折页好的纸堆积在折页盘下面，导致折页部乱纸。
输纸皮带调节时，以能平稳送纸，送出的纸没有台阶为准五：打号码装置和号码机的安装1.打码座的更换和安装：松开打固定打码座的 4 个螺丝，搬下打码座，选择要使用的打码座，搬到机器上，锁紧固定螺丝注：搬运过程中要轻拿轻放，拨码环部能碰到任何地方**2.号码机的分类：（1）字体大小：我们公司现有两种，字体较小的叫小号码，小号码用的较少，字体较大的是行业通用的号码机2）数位的多少，4 个数字的叫 4 位，5 个数字的叫5 位，6 个数字的叫 6 位，7 个数字叫 7 位，8 个数字的叫8 位，9 个数字叫 9 位，以此类推3）跳号，就是号码机在一个行程的变化，主要是个位数码片的间隔一跳：个位数码片的数字是：0123456789 一跳一般用于平压配页机两跳：个位数码片的数字是：双数 0246802468 一个号码机单数 1357913579 一个号码机两跳的号码机有两个，一个个位数是单数，一个个位数是双数，用于轮转配页全开的订单打码，也就是说打全开的要安装两个号码机，8 寸全开的除外三跳：个位数码片的数字是：1470369258 三跳的号码机有三个，三个的个位数数字排列都是相同，用于打 8 寸全开的号码，四跳：个位数码片的数字是：双数 0482604826 两个号码机单数 1593715937 两个号码机四跳的号码机有四个，两个个位数是单数，两个个位数是双数，用于轮转配页机二分之一的订单打码，也就是说二分之一的订单打码要安装四个号码机，四个号码机的排列是单，双，单，双六跳：个位数码片的数字是：双数 0628406284 三个号码机单数 1739517395 三个号码机六跳的号码机有六个，三个个位数是单数，三个个位数是双数，用于轮转配页机三分之一的订单打码，也就是说三分之一的订单打码要安装六个号码机，六个号码机的排列是单，双，单，双，单，双八跳：个位数码片的数字是：双数 0864208642 四个号码机单数 1975319753 四个号码机八跳的号码机有八个，四个个位数是单数，四个个位数是双数，用于轮转配页机四分之一的订单打码，也就是说四分之一的订单打码要安装八个号码机，八个号码机的排列是单，双，单，双，单，双，单，双.六：号码机的安装与保养：1. 安装号码机前一定要先确认是几跳的号码机。
2. 以 11 寸二分之一 7 位码的为例，先确认号码机是 7 位四跳的， （2 个单数，2 个双数） 确认后用气枪把号码机上的衣车油吹干净给号码加机油，机油不能加太多，一个号码机一到两滴即可，加太多打码是不上墨加完油转动号码机，让有渗如码片之间的缝隙在用不把码头上的多余的有抹干净3. 开始安装号码机：（1） 根据订单要求上油墨;开动机器，用毛刷沾上油墨，在墨辊上来回刷均匀2） 给号码机上墨，手抓号码机在软墨辊上拉动，让码片转动上墨3） 把号码机装在底座上，如上图二分之一图，一个单，一个双排列底座上由刻度，四个号码机分别装在，0. 4 . 246. 4 的刻度上并上紧固定螺丝4） 松开底座，拨码环的固定螺丝，拉一联纸过机，调节打码的位置，调好后锁紧底座固定螺丝，调节号码机拨码杆到拨码环的距离号码机拨码杆到拨码环的距离是 3 毫米左右调好后锁紧拨码环的固定螺丝5） 号码机按装在底座上的刻度全开 二分之一刻度 0 4 2 4 6 4号码机 单双 单 双 单 双三分之一刻度 0 3 6 6 2 4 6 3 6 6号码机 单双 单 双 单 双 单 双4. 墨辊靠上号码机，松开墨辊摆幅固定螺丝，调节墨辊摆幅，调节导墨辊刚好靠到号码机锁紧固定螺丝。
5. 调节号码机压力：打开侧门松开底轴偏心固定螺丝，通过调节底轴偏心来调节压力完成后锁紧螺丝七：装纸：（1） 反面，打号码一定要版头先进机因为印刷机出来的纸版头在下面，所以要把每一联纸都要反过来上机2） 排列：把纸按订单要求排列在机器上，并把纸一联一联送入机器的导纸轮，此时应注意折页位的凸凹，每联的折页位的凸凹要一样，否则过机后不好折页刻度 0 2 4 6单双 单 双八：把拨码环调节到拨码状态，根据订单要求的起始拨码，号码是连续流水号六：检查：1 试发色，2 有无散页现象，3.有上错纸，4.头尾有无上错，6. 纸的排列有无错，6.号码清晰，无打穿纸现象，7.号码正确（装了几个号码机就要检查几个号码）七：开机生产重要提示****生产过程中， 每次接完纸后反复检查纸张是否连接正确，打号码的必须在机器运行，机停止后在运行时反复检查号码每收一箱货必须检查号码有无调号中途卡纸重新拨完码后必须反复检查号码有无拨错********晚上下班前应清洁机器机周围地板，关闭电源，窗户后方可离开东莞盛泓纸品有限公司生产部2012.8.24。
