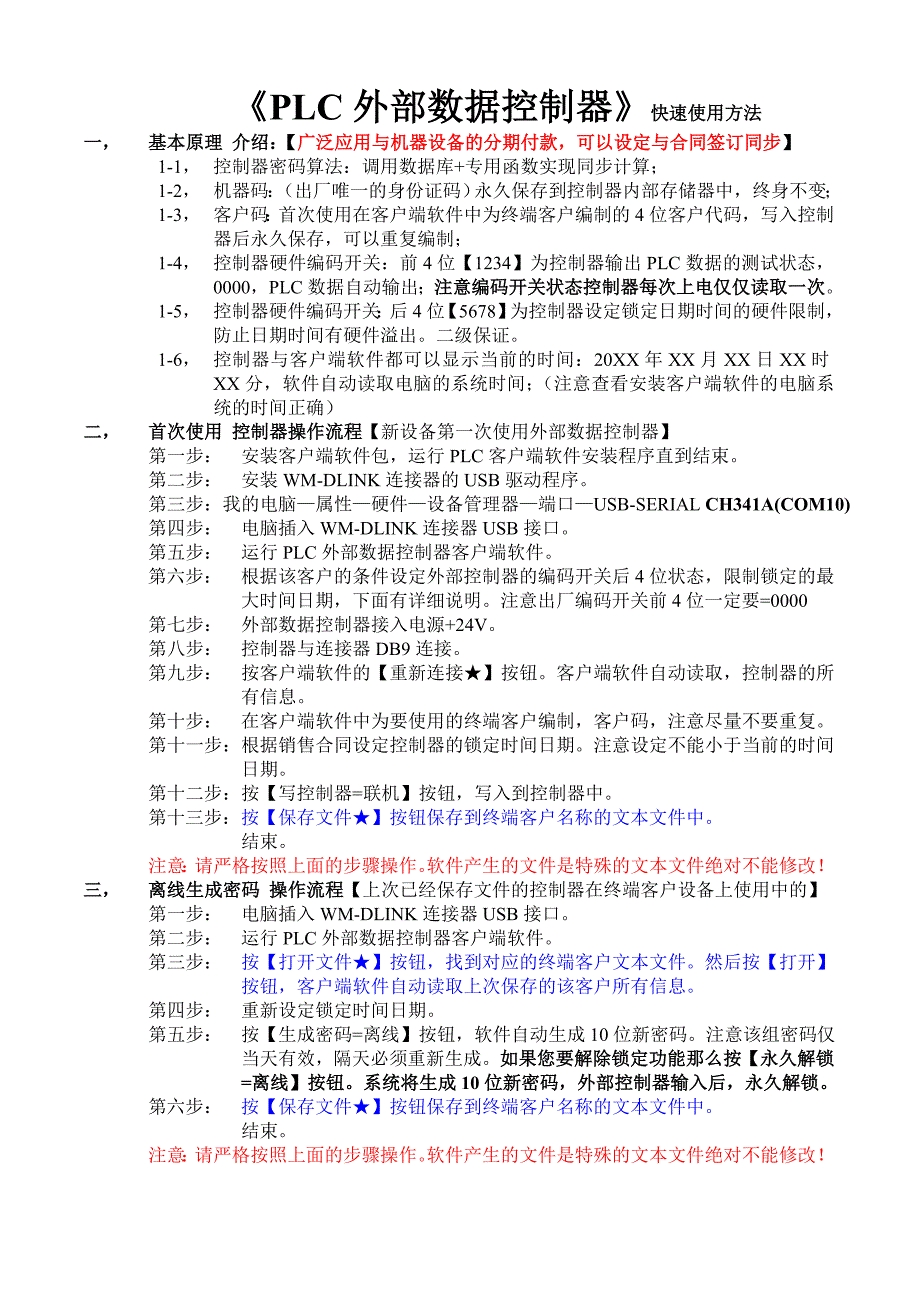

《PLC外部数据控制器》快速使用方法一， 基本原理 介绍：【广泛应用与机器设备的分期付款，可以设定与合同签订同步】1-1， 控制器密码算法：调用数据库+专用函数实现同步计算；1-2， 机器码：（出厂唯一的身份证码）永久保存到控制器内部存储器中，终身不变；1-3， 客户码：首次使用在客户端软件中为终端客户编制的4位客户代码，写入控制器后永久保存，可以重复编制；1-4， 控制器硬件编码开关：前4位【1234】为控制器输出PLC数据的测试状态，0000，PLC数据自动输出；注意编码开关状态控制器每次上电仅仅读取一次1-5， 控制器硬件编码开关：后4位【5678】为控制器设定锁定日期时间的硬件限制，防止日期时间有硬件溢出二级保证1-6， 控制器与客户端软件都可以显示当前的时间：20XX年XX月XX日XX时XX分，软件自动读取电脑的系统时间；（注意查看安装客户端软件的电脑系统的时间正确）二， 首次使用 控制器操作流程【新设备第一次使用外部数据控制器】 第一步： 安装客户端软件包，运行PLC客户端软件安装程序直到结束 第二步： 安装WM-DLINK连接器的USB驱动程序。
第三步：我的电脑—属性—硬件—设备管理器—端口—USB-SERIAL CH341A(COM10) 第四步： 电脑插入WM-DLINK连接器USB接口 第五步： 运行PLC外部数据控制器客户端软件第六步： 根据该客户的条件设定外部控制器的编码开关后4位状态，限制锁定的最大时间日期，下面有详细说明注意出厂编码开关前4位一定要=0000 第七步： 外部数据控制器接入电源+24V 第八步： 控制器与连接器DB9连接 第九步： 按客户端软件的【重新连接★】按钮客户端软件自动读取，控制器的所有信息 第十步： 在客户端软件中为要使用的终端客户编制，客户码，注意尽量不要重复 第十一步：根据销售合同设定控制器的锁定时间日期注意设定不能小于当前的时间日期 第十二步：按【写控制器=联机】按钮，写入到控制器中 第十三步：按【保存文件★】按钮保存到终端客户名称的文本文件中 结束注意：请严格按照上面的步骤操作软件产生的文件是特殊的文本文件绝对不能修改！三， 离线生成密码 操作流程【上次已经保存文件的控制器在终端客户设备上使用中的】 第一步： 电脑插入WM-DLINK连接器USB接口。
第二步： 运行PLC外部数据控制器客户端软件 第三步： 按【打开文件★】按钮，找到对应的终端客户文本文件然后按【打开】按钮，客户端软件自动读取上次保存的该客户所有信息 第四步： 重新设定锁定时间日期 第五步： 按【生成密码=离线】按钮，软件自动生成10位新密码注意该组密码仅当天有效，隔天必须重新生成如果您要解除锁定功能那么按【永久解锁=离线】按钮系统将生成10位新密码，外部控制器输入后，永久解锁 第六步： 按【保存文件★】按钮保存到终端客户名称的文本文件中 结束 注意：请严格按照上面的步骤操作软件产生的文件是特殊的文本文件绝对不能修改！《PLC外部数据控制器》PLC锁一， 控制器功能说明：【PLC设备重复使用时间限制控制器-PLC时间锁】 1-1， 控制器供电DC24V-1.5A；（上电控制器自动检查数码管结束后自动数据到PLC）1-2， 输出数据公共端0V=COM，【PLC的COM连接控制器的0V端子】；1-3， CLK=输出数据时钟（CLK=高电平时D6-D0数据有效）；1-4， 当CLK=高电平时读取D6-D0的数据（可以仅仅读D2-D1-D0数据）；1-5， A：公司的标志及产品型号；1-6， B：地区及公司名称；1-7， C：10位数码管显示区； 1-8， D：指示灯区【D电源指示灯】【T数据指示灯】【E定时指示灯】【S保养指示灯】上电后D电源点亮，然后T数据指示灯点亮，控制器设定有保养那么E定时指示灯点亮，到保养日期时间E定时指示灯关闭，S保养指示灯点亮，发送错误数据；1-9， E：键盘输入区 【OK】设定/查看数据，【◀】光标左移，【▶】光标右移，【0/1】【2/3】【4/5】【6/7】【8/9】数字键盘，【▲】上档键盘，同时按该键盘，输入0/2/4/6/8；1-10， F：控制器名称； （键盘动作时对应有蜂鸣器提示）1-11， 测试码+日期最大限制码：每次上电仅读取一次。
如果编码开关=00000011表示数据=自动输出+最大保养日期只能设定小于等于3个月注意正常输出前4位编码开关一定=0000，否则控制器无法自动输出数据到PLC1-12， 测试码：前4位（1234）为输出数据测试码，二进制编码数据范围=【0-15】；2- 略2-1， 日期最大限制码 后4位（5678）为设定保养时间最大日期时间硬件限制，二进制编码数据范围=【0-15】； ;编码开关=0 无日期限定=最大日期编码开关=1 设定最大日期，小于等于1个月 ;编码开关=2 设定最大日期，小于等于2个月编码开关=3 设定最大日期，小于等于3个月 ;编码开关=4 设定最大日期，小于等于4个月编码开关=5 设定最大日期，小于等于5个月 ;编码开关=6 设定最大日期，小于等于6个月编码开关=7 设定最大日期，小于等于7个月 ;编码开关=8 设定最大日期，小于等于8个月编码开关=9 设定最大日期，小于等于9个月 ;编码开关=10 设定最大日期，小于等于10个月编码开关=11 设定最大日期，小于等于11个月。
编码开关=12 设定最大日期，小于等于12个月<=1年编码开关=13 设定最大日期，小于等于24个月<=2年编码开关=14 设定最大日期，小于等于36个月<=3年编码开关=15 设定最大日期，小于等于48个月<=4年二， 控制器硬件参数及设定参数数据查看：2-1，开机按【OK】键盘输入下面3位密码后，再次按【OK】键盘，控制器显示下面对应数据输入密码=135------- ;上排数码管显示=机器码 下排数码管显示=客户码输入密码=139------- ;上排数码管显示=编码开关高位 下排数码管显示=编码开关低位;输入密码=137------- ;显示设定（锁定）日期及时间输入密码=179------- ;显示编码开关最大时间如果设定时间88888那么将显示99-12（表示99年+12个月=100年） 2-2，输入错误时，显示错误代码：(控制器60秒无键盘操作自动返回运行画面) 上排数码管显示：【E r r o r】 下排数码管对应显示： ;----1 输入10位密码-机器码-错误;----2 输入10位密码-客户码-错误;----3 输入10位密码-年-错误;----4 输入10位密码-月-错误;----5 输入10位密码-日-错误;----6 输入10位密码-设定日期-错误;----7 查询密码出错 （查询密码=135-------/139-------/137--------/179--------）;----8 输入10位密码日期超编码开关最大日期限定。
2-3，输入10位密码正确时：错误见上面的错误代码2-2 上排数码管显示，【-】【O】【-】【K】【-】 OK 下排数码管显示，【S】【t】【A】【r】【t】 START 按【OK】键盘返回到运行画面； 2-4，如果设定保养时间到了： 上排数码管显示，【-】【F】【u】【L】【L】 FULL 下排数码管显示，【-】【E】【N】【D】【-】 END 控制器重新上电，同上显示，除非输入客户端重新生成的10位密码解锁 或者连接客户端重新写控制器 三， 输出到PLC正确数据表格：【型号=WM-LK-868T】 《表1》注： 1表示高电平；0表示低电平；1高电平=24V；0低电平=0V ；咨询TEL:13861007437 3-1，上表为【PLC】接收【数据控制器】的一个数据帧，控制器间隔200MS不断重复输出数据帧3-2，一个数据帧=开始+7位密码+停止=9个字节：3-3，PLC可以上电读【数据控制器】3-6个数据帧，然后判断工作状态，然后继续读【数据控制器】3-6个数据帧，再判断工作状态，不断重复。
推荐使用】3-4，上表仅仅显示出CLK+D2+D1+D0的对应数据；没有显示D6-D5-D4-D3对应数据具体见下面波形图；3-5，PLC读控制器数据方法CLK=高电平读数据读到7为数据帧开始读到0为数据帧结束CLK=低电平不能读取数据，此刻控制器准备数据中；3-6，注意控制器型号=WM-LK-868T，型号后缀决定输出什么密码，可以定制密码输出四，输出到PLC正确数据波形图：【型号=WM-LK-868T】1， 《 图2》略 咨询:646877318 4-1，上面波形图为，连续2个数据帧的波形；4-2，每个数据帧间隔200MS；4-3，控制器上电延时6秒后，输出数据4-4，数据帧开始信号=7，并且保持50MS；4-5，中间数据，与CLK高电平同步，间隔保持20MS；4-6，中间有7个密码数据；4-7，数据帧停止信号=0，并且保持50MS;4-8，D2-D1-D0蓝色表示有效的密码数据；4-8，数据帧间隔200MS，不断重复循环输出；4-9，如果有定时保养功能，那么到保养时间日期后D2-D1-D0蓝色波形与上图不同；4-10，上图可以用示波器，重现；波形不同那么输出的密码就不对。
此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白此处空白《外部数据控制器客户端软件》一， 功能：咨询:646877318 1-1， 客户端软件，打开后自动读取电脑系统时间；1-2， 客户端软件，可以保存当前的信息到特定的文本文件，同样可以读取特定的文本文 据到系统中；1-3， 要求输入外部数据控制器的4位序列号，或者读取文本文件，自动调入客户使用的控制器的4位序列号；1-4，要求输入外部数据控制器的4位客户代码，或者读文件，自动调入客户使用的 控制器的4位客户代码需要输入:锁定时间【XX】年【XX】月【XX】日，如果【XX】年【XX】月【XX】 日为【8】年【8】月【8。
