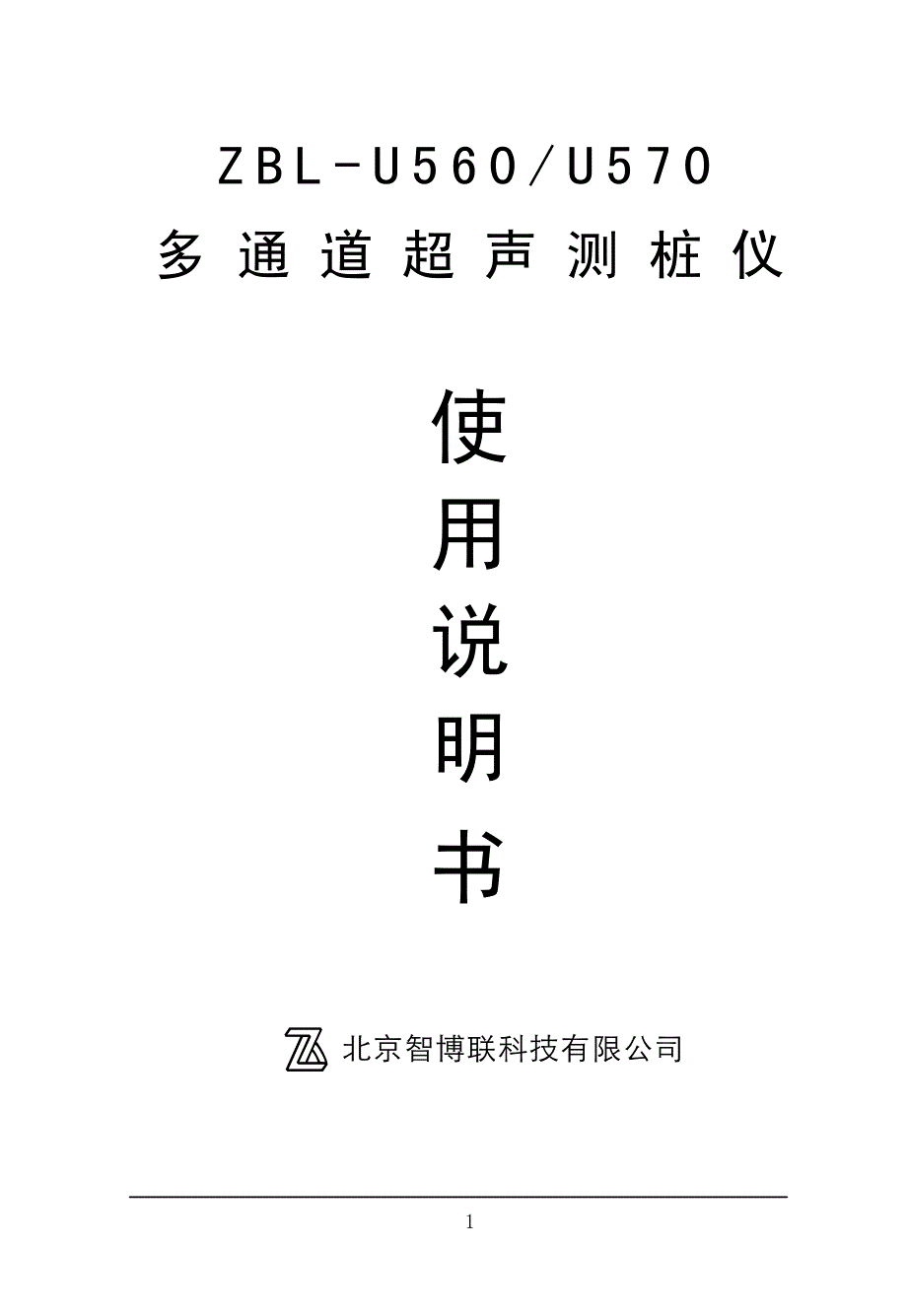

1 ZBL-U560/U570 多 通 道 超 声 测 桩 仪 使 用 说 明 书 2 目 录 本 说明书 中的约定 第一 章 概述 …………… ……………… ……… ……… 1 1.1 简介……………………………………………………… 1 1.2 主要 特点 ………………………………………………… 1 1.3 主要 技术 指标 …………………………………………… 2 1.4 注意事项 ………………………………………………… 3 1.5 测桩仪的维护及保养 …………………………………… 4 1.6 责任 ……………… ……………………………………… 5 第二章 仪器描述 …… ……………… …………………… 6 2.1 仪器组成 ……… … ……………………………………… 6 2.1.1 主机 …… ………………… ………………………… 6 2.1.2 径向换能器 ………………………………………… 9 2.1.3 记数 装置 ……… ……… ………………………… 10 2.1.4 配件 ……………………………………………… 11 2.2 测试 原理 ……………………………………………… 11 第三章 仪器操作 ………… …… ……………………… 13 3.1 测桩软件简介 ………………………………………… 13 3.2 软件界面介绍 …………………………………… …… 13 3.3 字符、数字 软键盘 ……………………………………… 16 3.4 文件管理 ……………………………………………… 20 3 3.4.1 打开桩文件 ……………………………………… 21 3.4.2 删除工 或文件 …………………………………… 21 3.4.3 传输工程或文件 ………………………………… 22 3.4.4 更改工程或文件名称 …………………………… 22 3.4.5 弹出 U 盘 ………………………………………… 23 3.4.6 退出 文件管理 …………………………………… 23 3.5 参数设置 ………………… …………………………… 23 3.5.1 主要参数设置 …………………………………… 24 3.5.2 设置其他参数 …………………………………… 26 3.5.3 设置 系统参数 …………………………………… 30 3.5.4 对未测剖面进行测试 …………………………… 33 3.6 数据采集 ……… ……… ……………………………… 33 3.6.1 开始采样 ………………………………………… 33 3.6.2 停止采样 ………………………………………… 35 3.6.3 波形操作 ………………………………………… 35 3.7 复测 …… … ……… …………………………………… 39 3.8 加密测试 ……………………………………………… 39 3.9 视图 切换 ……… ……………………………………… 40 3.9.1 柱状图 …… … …………………………………… 40 3.9.2 曲线图 ………… … ……………………………… 41 3.9.3 数据列表 ……… … ……………………………… 42 3.9.4 波列图 …… … …………………………………… 43 3.9.5 黑白 影像图 ……………………………………… 44 3.9.6 灰度影像图 ……………………………………… 44 3 . 9 . 7 点线 4 图 ……………………………………………… 44 3.10 搜索 快采 ……… ……… ……………………………… 45 3.11 查看帮助 ……………………………………………… 46 3.12 退出 ……… …………………………………………… 46 3.13 软件升级 ……………………………………………… 46 3.14 调用帮助 ……………………………………………… 47 3.15 重启 …………………………………………………… 47 3.16 关机 …………………………………………………… 48 第 四 章 操作指南 … … …………… …………………… 49 4.1 测 试 前准备 …………………………………………… 49 4.1.1 现场准备 ………………………………………… 49 4.1.2 仪器连接 ………………………………………… 50 4.1.3 开机 ……………………………………………… 52 4.2 新基桩的测试 ………………………………………… 52 4.2.1 参数设置 ………………………………………… 52 4.2.2 数据采集 ………………………………………… 53 4.3 数据后处理 …………………………………………… 54 4.3.1 复制数据文件 …………………………………… 54 4.3.2 数据分析 ………………………………………… 55 4.3.3 数据删除 …………………………………………… 55 5 本手册中的约定： A. 灰色背景、带黑色方框的文字表示界面上的一个按钮，如： 确定 钮。
B. 仪器面板上的按键均用 【】表示，如：【存储】键 C. 白色背景、带黑色方框的文字表示 Windows 软件菜单命令，其中“ ”表示菜单级间的分割符，如 文件 打开 表示文件菜单下的打开菜单项命令 D. 灰色背景、不带方框的文字表示屏幕上选项或菜单名称如选择参数设置中的 构件 选项 E. 标志 为需要特别注意的问题 F. 除了本说明书中介绍的内容之外，用户在使用仪器的过程中，会自动显示一些提示信息，请按提示信息操作 G. 本说明书中的软件界面及照片仅用作示意，随着软件升级和产品的不断改进可能会发生变化，恕不另行通知 6 第一章 概 述 1.1 简介 ZBL-U560/570 多通道超声 测 桩 仪 （以下简称“仪器” 或“测桩仪” ），是 一种 便携式、 使用 超声透射 法对 混凝土 基桩完整性 进行 检测 的 专用 仪器； 该仪器采用多通道自发自收电路，能够同时对多个剖面进行检测，将三或四只换能器放到声测管中，一次提升即完成三或六个剖面的全组合测试，大幅提高检测效率，大大减轻现场检测人员的工作强度 1.2 主要 特点 1、 多通道自发自收基桩全组合超声波测试，同时 自动连续采集、存储 多个剖面 所有测点深度位置、声参量、波形等相关信息。
波形稳定、不失真，声参量判读准确，重复性、一致性好，极 大提高现场检测速度； 2、 测试过程中可随时看到检测结果，并以图形化方式显示出每个剖面的异常点分布情况同时可显示各剖面的波列图、曲线图、数据列表、影像图等； 3、 测试过程中可以随时调整采样延时、放大倍数等； 4、 测试过程中可随时回放径 向换能器进行重复测试，无需任何操作； 5、 采用超大真彩高亮液晶显示屏，现场可同时清晰地观测多个所测剖面 的波形、波速、波幅，可随时查看所有剖面所有测点的数据、曲线、波列图、桩身完整性示意图等，测试过程中整桩质量一目了然 7 6、 采用 Windows 嵌入式操作系统，使用触摸屏操作，软件界面友好，简单易学，操作方便； 7、 采用大容量 CF 卡，不用为检测数据的存储空间担忧； 8、 内置高性能大容量锂电池，满足野外长时间工作 9、 配备 USB 接口， U 盘直接传输数据或进行机内软件升级，可以配接鼠标、键盘等外部设备 10、 同一工程的检测数据均存放在以工程名称创建的文件夹下， 管理方便、可靠 11、 配备计算机平台下的检测数据处理软件，可以分析处理数据、自动生成检测报 告； 12、 独有系统保护功能，可有效防止病毒破坏系统。
13、 仪器采用金属机箱，可靠、耐用 1.3 主要技术指标 表 2.1 主要技术指标 项 目 指 标 通道数 三通道或四通道 声时测读精度 0.05s 增益范围 82dB 增益调整精度 1dB 幅度分辨率 3.9‰ 接收灵敏度 30V 采样周期 (s) 0.05409.6，多档可 选 8 采样长度 5124096，多档可选 发射电压 (V) 500、 1000 供电方式 交流： 220V10%，直流：＋ 12V 工作时间 >5 小时 整机重量 5kg（含内置锂离子电池） 整机体积 362mm266mm85mm 显示器 12.1 英寸、高亮度、真彩色液晶显示器 存储器 大容量（ 2GB 以上） CF 卡 操作系统 Windows 嵌入式系统 操作方式 触摸屏 USB 口 将测试数据传输到专用 U 盘，或通过 U 盘升级机内软件 1.4 注意事项 1、 为了更好地使用本测 桩 仪，请您在使用 仪器 前仔细阅读使用说明书 2、工作环境要求 : 环境温度： 0℃～ 40℃ 相对湿度： >钮，则在对话框右侧弹出相关帮助信息以指导用户操作 。
再次点击 帮助 >>钮，则隐藏右侧的帮助信息 3.5.2 设置其他参数 在参数设置对话框中点击 其他参数 钮，弹出图 3.5.4 所示对话框用户可以 设置检测信息、采样参数、零声时、技术规范 等 32 信息，输入后按 确定 钮，则 保存设置参数 ，按 取消 钮，则 不保存设置参数 其他参数 一般只需设置一次，不用每次都重新设置 图 3.5.4 其他参数设置 1、 检测信息 设置 检测信息包括 单位名称、测试日期（对于新建桩，此日期缺省为当前系统日期）、仪器型号、测试人员等信息 点击相应的编辑框，则可在弹出的对话框中输入 相关信息 2、 采样参数设置 采样参数主要包括采样间隔、采样长度、发射电压等参数采样参数一般只需设置一次，不用每次都重新设置 33 1) 采样间隔 选择声时测读精度， 有 0.05、 0.1、 0.2、 0.4、 0.8、 1.6、3.2、 6.4、 12.8、 25.6、 51.2、 102.4、 204.8、 409.6 共 14 档可选默认值为 0.8s，适 用于大多数测量场合 2) 采样长度 每次采集的波形的样品点个数，可选择 512、 1024、 2048、4096，默认值为 512。
建议：如无特殊需要不要输入较大的数值，否则会影响动态采集时的速度） 3) 发射电压 选择超声仪激励发射换能器产生超声脉冲时的激励电压值，有 多 档可选默认值为 1000V，适用于大多数测量场合在其他测试条件不变时，发射电压越高，接收信号越强 4) 波形长度 最终所保存的波形的长度，必须不大于采样长度可选择512、 1024、 2048、 4096，默认值为 512 5) 测试模式 可选择手动 （无深度记录装置，每个测点需要手动保存） 或自动 （有深度记录装置，各测点自动保存） 测试缺省为自动 6) 测试方向 可选择向上或向下测试缺省为向上 向上测试时，先将各声测管中的换能器放置到桩底，然后在向上提升过程中进行测试 ；向下测试时，先将各换能器放置到桩头，然后在向下放的过程中进行测试 3、 零声时 输入各剖面的零声时 ，即系统延时与声测管延时之和 4、 技术规范的选择 选择相应的检测 规程 ，测试 过程中将 按 规程 实时对数据进行 34 分析处理 5、 提升精度校正 当您认为测桩系统显示的提升位置不准时，需要校正提升系统操作方法如下： 1） 点击 提升精度 中的 重新校正 按钮， 弹出提示框“ 请将换能器放到声测管中较深位置 ”，按提示将换能器放置到声测管中较深位置后点击 确定 ， 系统 。
