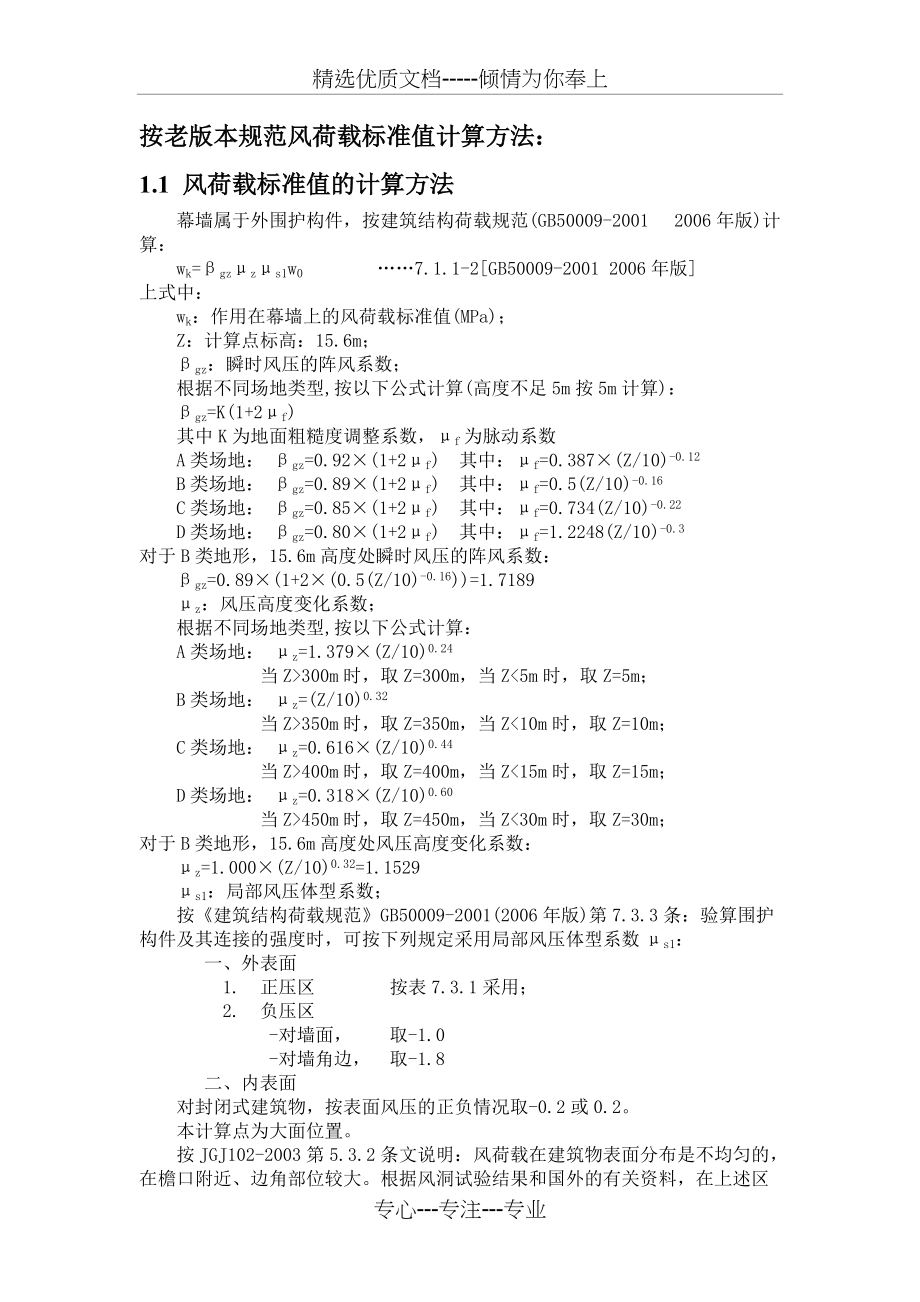

精选优质文档-----倾情为你奉上按老版本规范风荷载标准值计算方法：1.1 风荷载标准值的计算方法 幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算： wk=βgzμzμs1w0 ……7.1.1-2[GB50009-2001 2006年版]上式中： wk：作用在幕墙上的风荷载标准值(MPa)； Z：计算点标高：15.6m； βgz：瞬时风压的阵风系数； 根据不同场地类型,按以下公式计算(高度不足5m按5m计算)： βgz=K(1+2μf) 其中K为地面粗糙度调整系数，μf为脉动系数 A类场地： βgz=0.92(1+2μf) 其中：μf=0.387(Z/10)-0.12 B类场地： βgz=0.89(1+2μf) 其中：μf=0.5(Z/10)-0.16 C类场地： βgz=0.85(1+2μf) 其中：μf=0.734(Z/10)-0.22 D类场地： βgz=0.80(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，15.6m高度处瞬时风压的阵风系数： βgz=0.89(1+2(0.5(Z/10)-0.16))=1.7189 μz：风压高度变化系数； 根据不同场地类型,按以下公式计算： A类场地： μz=1.379(Z/10)0.24 当Z>300m时，取Z=300m，当Z<5m时，取Z=5m； B类场地： μz=(Z/10)0.32 当Z>350m时，取Z=350m，当Z<10m时，取Z=10m； C类场地： μz=0.616(Z/10)0.44 当Z>400m时，取Z=400m，当Z<15m时，取Z=15m； D类场地： μz=0.318(Z/10)0.60 当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，15.6m高度处风压高度变化系数： μz=1.000(Z/10)0.32=1.1529 μs1：局部风压体型系数； 按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1： 一、外表面 1. 正压区 按表7.3.1采用； 2. 负压区 -对墙面， 取-1.0 -对墙角边， 取-1.8 二、内表面 对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。
本计算点为大面位置 按JGJ102-2003第5.3.2条文说明：风荷载在建筑物表面分布是不均匀的，在檐口附近、边角部位较大根据风洞试验结果和国外的有关资料，在上述区域风吸力系数可取-1.8，其余墙面可考虑-1.0，由于围护结构有开启的可能，所以还应考虑室内压-0.2对无开启的结构，《建筑结构荷载规范》条文说明第7.3.3条指出“对封闭建筑物，考虑到建筑物内实际存在的个别洞口和缝隙，以及机械通风等因素，室内可能存在正负不同的气压，参照国外规范，大多取(0.2-0.25)的压力系数，现取0.2”即不论有无开启扇，均要考虑内表面的局部体型系数 另注：上述的局部体型系数μs1(1)是适用于围护构件的从属面积A小于或等于1m2的情况，当围护构件的从属面积A大于或等于10m2时，局部风压体型系数μs1(10)可乘以折减系数0.8，当构件的从属面积小于10m2而大于1m2时，局部风压体型系数μs1(A)可按面积的对数线性插值，即： μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA 在上式中： 当A≥10m2时，取A=10m2； 当A≤1m2时，取A=1m2； μs1(10)=0.8μs1(1) w0：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用，但不小于0.3KN/m2，按重现期50年，天津地区取0.0005MPa；1.2 计算支撑结构时的风荷载标准值 计算支撑结构时的构件从属面积： A=1.24=4.8m2 LogA=0.681 μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA =0.864 μs1=0.864+0.2 =1.064 wk=βgzμzμs1w0 =1.71891.15291.0640.0005 =0.MPa 1.3 计算面板材料时的风荷载标准值 计算面板材料时的构件从属面积： A=1.21.1=1.32m2 LogA=0.121 μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA =0.976 μs1=0.976+0.2 =1.176 wk=βgzμzμs1w0 =1.71891.15291.1760.0005 =0.MPa 按新版本规范风荷载标准值计算方法：2.1风荷载标准值的计算方法 幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2012)计算： wk=βgzμs1μzw0 ……8.1.1-2[GB50009-2012]上式中： wk：作用在幕墙上的风荷载标准值(MPa)； z：计算点标高：11.7m； βgz：高度z处的阵风系数； 根据不同场地类型,按以下公式计算： βgz=1+2gI10(z/10)-α ……条文说明部分8.6.1[GB50009-2012] 其中A、B、C、D四类地貌类别截断高度分别为：5m、10m、15m、30m； A、B、C、D四类地貌类别梯度高度分别为：300m、350m、450m、550m； 也就是： 对A类场地：当z>300m时，取z=300m，当z<5m时，取z=5m； 对B类场地：当z>350m时，取z=350m，当z<10m时，取z=10m； 对C类场地：当z>450m时，取z=450m，当z<15m时，取z=15m； 对D类场地：当z>550m时，取z=550m，当z<30m时，取z=30m； g：峰值因子，取2.5； I10：10m高名义湍流度，对应A、B、C、D地面粗糙度，可分别取0.12、0.14、0.23和0.39； α：地面粗糙度指数，对应A、B、C、D地面粗糙度，可分别取0.12、0.15、0.22和0.30；对于B类地形，11.7m高度处的阵风系数为： βgz=1+22.50.14(11.7/10)-0.15=1.6837 μz：风压高度变化系数； 根据不同场地类型,按《建筑结构荷载规范》条文说明部分8.2.1提供的公式计算： A类场地：μzA=1.284(z/10)0.24 B类场地：μzB=1.000(z/10)0.30 C类场地：μzC=0.544(z/10)0.44 D类场地：μzD=0.262(z/10)0.60 公式中的截断高度和梯度高度与计算阵风系数时相同，也就是： 对A类场地：当z>300m时，取z=300m，当z<5m时，取z=5m； 对B类场地：当z>350m时，取z=350m，当z<10m时，取z=10m； 对C类场地：当z>450m时，取z=450m，当z<15m时，取z=15m； 对D类场地：当z>550m时，取z=550m，当z<30m时，取z=30m；对于B类地形，11.7m高度处风压高度变化系数： μz=1.000(11.7/10)0.30=1.0482 μs1：局部风压体型系数； 按《建筑结构荷载规范》GB50009-2012第8.3.3条：计算围护结构及其连接的风荷载时，可按下列规定采用局部体型系数μs1： 1 封闭矩形平面房屋的墙面及屋面可按表8.3.3-1的规定采用； 2 檐口、雨篷、遮阳板、边棱处的装饰条等突出构件，取-2.0； 3 其它房屋和构筑物可按本规范第8.3.1条规定体型系数的1.25倍取值。
本计算点为墙面大面位置，按如上说明，查表得： μs1(1)=1 按《建筑结构荷载规范》GB50009-2012第8.3.4条：计算非直接承受风荷载的围护构件风荷载时，局部体型系数可按构件的从属面积折减，折减系数按下列规定采用： 1 当从属面积不大于1m2时，折减系数取1.0； 2 当从属面积大于或等于25m2时，对墙面折减系数取0.8，对局部体型系数绝对值大于1.0的屋面区域折减系数取0.6，对其它屋面区域折减系数取1.0； 3 当从属面积大于1m2且小于25m2时，墙面和绝对值大于1.0的屋面局部体型系数可采用对数插值，即按下式计算局部体型系数： μs1(A)=μs1(1)+[μs1(25)-μs1(1)]logA/1.4 ……8.3.4[GB50009-2012] 其中： μs1(25)=0.8μs1(1) =0.81 =0.8 计算支撑结构时的构件从属面积： A=1.1855 =5.925m2 当A>25时取a=25，当A小于1时取A=1； LogA=0.773 则： μs1(A)=μs1(1)+[μs1(25)-μs1(1)]logA/1.4 =1+[0.8-1]0.773/1.4 =0.89 按《建筑结构荷载规范》GB50009-2012第8.3.5条：计算围护结构风荷载时，建筑物内部压力的局部体型系数可按下列规定采用： 1 封闭式建筑物，按其外表面风压的正负情况取-0.2或0.2； 2 仅一面墙有主导洞口的建筑物： -当开洞率大于0.02且小于或等于0.10时，取0.4μs1； -当开洞率大于0.10且小于或等于0.30时，取0.6μs1； -当开洞率大于0.30时，取0.8μs1； 3 其它情况，应按开放式建筑物的μs1取值； 注：1：主导洞口的开洞率是指单个主导洞口与该墙面全部面积之比； 2：μs1应取主导洞口对应位置的值； 本计算。
