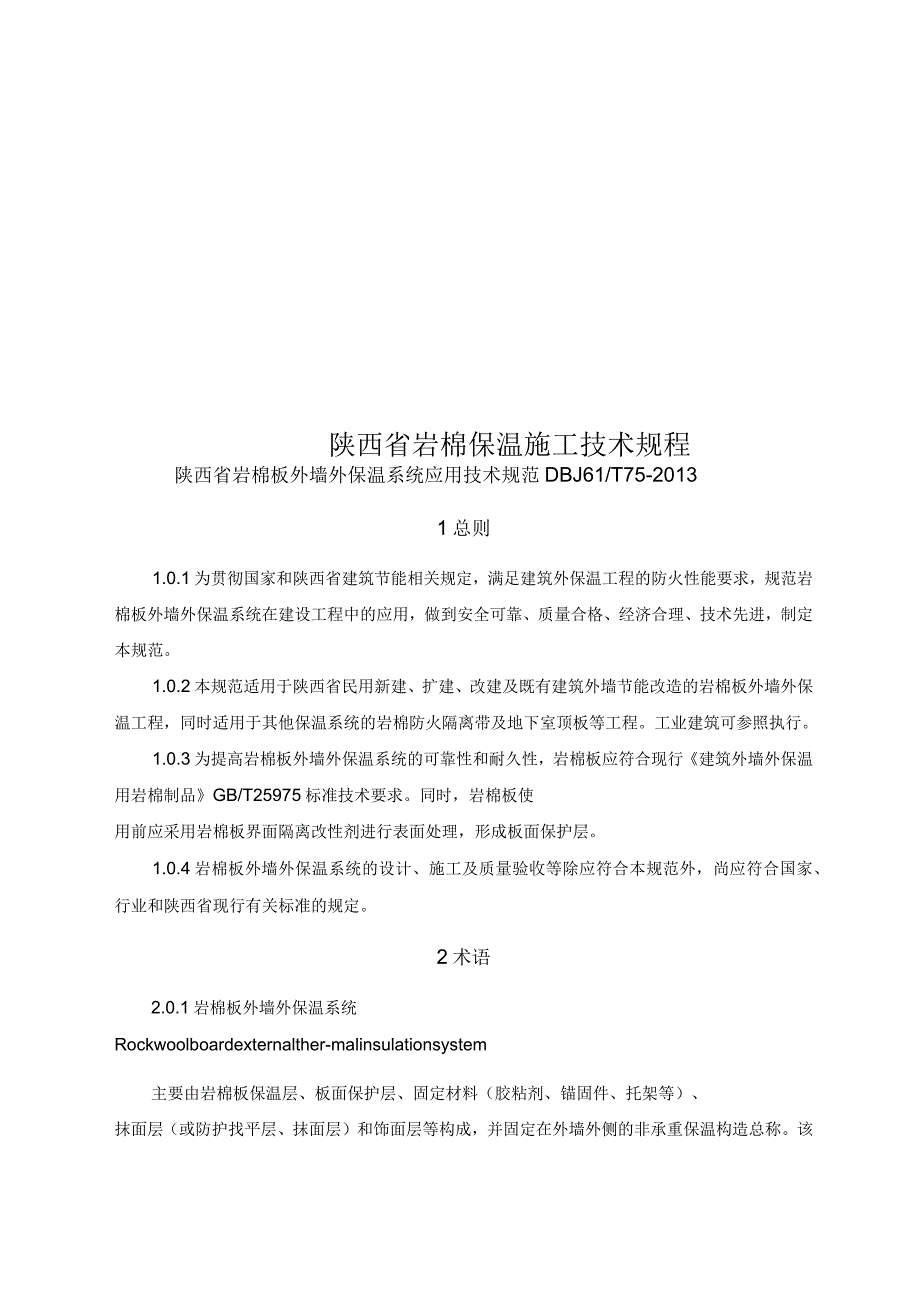

陕西省岩棉保温施工技术规程陕西省岩棉板外墙外保温系统应用技术规范DBJ61/T75-20131总则1.0.1为贯彻国家和陕西省建筑节能相关规定，满足建筑外保温工程的防火性能要求，规范岩棉板外墙外保温系统在建设工程中的应用，做到安全可靠、质量合格、经济合理、技术先进，制定本规范1.0.2本规范适用于陕西省民用新建、扩建、改建及既有建筑外墙节能改造的岩棉板外墙外保温工程，同时适用于其他保温系统的岩棉防火隔离带及地下室顶板等工程工业建筑可参照执行1.0.3为提高岩棉板外墙外保温系统的可靠性和耐久性，岩棉板应符合现行《建筑外墙外保温用岩棉制品》GB/T25975标准技术要求同时，岩棉板使用前应采用岩棉板界面隔离改性剂进行表面处理，形成板面保护层1.0.4岩棉板外墙外保温系统的设计、施工及质量验收等除应符合本规范外，尚应符合国家、行业和陕西省现行有关标准的规定2术语2.0.1岩棉板外墙外保温系统Rockwoolboardexternalther-malinsulationsystem主要由岩棉板保温层、板面保护层、固定材料（胶粘剂、锚固件、托架等）、抹面层（或防护找平层、抹面层）和饰面层等构成，并固定在外墙外侧的非承重保温构造总称。
该系统主要分为岩棉板双层玻璃纤维网薄抹灰外墙外保温系统（简称A型外保温系统）和岩棉板后热镀锌电焊网找平砂浆外墙外保温系统（简称B型外保温系统）两种2.0.2岩棉板外墙外保温工程Rockwoolboardexternalther-malinsulationonwalls将岩棉板外墙外保温系统在工程现场通过相应的施工工序，固定在外墙外表面上所形成的建筑物实体2.0.3基层Substrate岩棉板外墙外保温系统所依附的外墙面2.0.4粘结层Bondingcoat用胶粘剂将岩棉板固定于基层上所形成的构造层2.0.5保温层Thermalinsulationlayer由岩棉板组成的具有保温作用的构造层2.0.6岩棉板面保护层Interfaceprotectingcoatforrockwoolboard在岩棉板上涂覆界面隔离改性剂后所形成的具有防水、抗侵蚀、提高板面抗剥离强度、改善保温层与其他构造层的粘结性，以及降低岩棉板施工过程中纤维飞扬作用的构造层2.0.7防护找平层Screedingcoatwithprotection将找平砂浆涂抹于岩棉板面保护层外表面，并内嵌后热镀锌电焊网而形成的具有找平和防护作用的构造层。
2.0.8抹面层Renderingcoat涂抹在岩棉板面保护层或防护找平层上，中间夹有耐碱玻纤网格布，起到抗裂、防水和抗冲击作用的构造层2.0.9饰面层Finishcoat岩棉板外墙外保温系统的外装饰层2.0.10岩棉板Rockwoolboard由玄武岩、辉绿岩等天然矿石为主要原料经高温熔融后，通过辗轮高速旋转或高压气体喷吹制成纤维，加入适量热固性树脂胶粘剂及憎水剂后，经压制、固化、切割制成的板状制品纤维总体排列方向平行于板面的称为“平行纤维岩棉板”；纤维总体排列方向垂直于板面的称为“垂直纤维岩棉板”2.0.11酸度系数Aciditycoefficient岩棉纤维化学组成中二氧化硅、三氧化二铝质量分数之和与氧化钙、氧化镁质量分数之和的比值2.0.12找平砂浆Screedingmortar由无机胶凝材料、轻集料、高分子聚合物及其他功能性添加剂等组成，起到初步找平作用的轻集料砂浆2.0.13岩棉板用抹面胶浆Renderingcoatmortarforrockwoolboard由聚合物乳液或可再分散性乳胶粉、水泥、砂和填料等为主要原料按比例制成，均匀地薄涂在岩棉板面保护层或防护找平层上，具有一定变形能力和良好粘结性能的聚合物改性水泥砂浆，简称抹面胶浆。
2. 0.14岩棉板用胶粘剂Adhesiveforrockwoolboard由聚合物乳液或可再分散性乳胶粉、水泥、砂和填料等为主要原料按比例制成，用于岩棉板与基层之间粘结的聚合物改性水泥砂浆，简称胶粘剂1. 0.15岩棉板界面隔离改性剂Interfacetreatingagentforrockwoolboard用以改善岩棉板耐久性，提高与其它构造层粘结性和相容性的一种聚合物改性无机浆料具有低碱、防水、透气及固化岩棉板表层纤维等功能，简称界面隔离改性剂2. 0.16金属托架Metalbracket为提高岩棉板外墙外保温系统的安全性，采用的一种固定于基层墙体的辅助金属支架包括具有防腐性能的金属螺钉和金属支架两部分3基本规定3. 0.1岩棉板外墙外保温系统应与基层墙体可靠连接，在抗震设防烈度范围内不应从基层上脱落；适应基层的正常变形而不产生有害性裂缝或空鼓；承受自重、风荷载、外界气候及环境介质的长期反复作用而不产生有害的变形和破坏3. 0.2岩棉板外墙外保温系统应具有防止水分渗透的性能3. 0.3岩棉板外墙外保温系统不应采用外贴饰面砖的方式做饰面层3.0.4在正确使用和正常维护的条件下，岩棉板外墙外保温系统的使用年限不应少于25年。
4系统及材料性能要求4.1系统性能要求4. 1.1岩棉板外墙外保温系统性能指标应符合表4.1.1-1或4.1.1-2的规定表4.1.1-1A型外保温系统性能指标序号检验项目性能要求试验后外观耐候性试验后.表面不得出现渗水裂缝.饰面层起泡或剥落「保护层空鼓或脱落等破坏现象1耐候性抹面层与防护找平层的拉伸粘结嘱度不应小于o.1MPa,破东界面应位于找平层内抹面层与保温层平行舒维岩棉板应不低于岩棉板标称水平且27.5kPa.破坏界面在保温层内拉伸粘结强度垂直纤维岩松板的kPa,破坏界面在保温层内2抗冲击性建筑物首层端面以及门窗等易受碰撞部位J0J3U建筑物一层以上埴面等不易受碰懂部位：3J级3吸水fit水中浸泡lh.只带有抹面层和带有全部保护层的系统吸水址均小于1.Okg/WJGJ144__4抹面层不透水性！2h不透水外观冻融循环后系统无空鼓、脱落，无渗水裂耀平行纤维应不小于岩棉板标底水平且会X碗%,5与保温层岩棉板破球界面在保温层内拉伸粘结强度庭直纤维岩楣板280kPa,破坏界面在保温层内'6]热阻符合设计要求_7抗风荷载性能系统抗风压值Rd不小于工程项目的风荷载设计值.抗风压安全系数K应不小于L53|保护层水蒸气渗透阻符合设计要求4. 2材料性能要求4. 2.1岩棉板的性能指标应符合下列规定：1岩棉板的尺寸允许偏差应符合表4.2.1-1的规定表4. 2.1-1岩棉板的尺寸允许偏差注：允许偏差以1200mm：x600mm5的平行纤名t岩棉板或1200m#x150mm宽的垂直纤维岩棉板为基准。
2岩棉板的主要性能应符合表4.2.1-2的规定表4.2.1-2岩棉板主要性能指标序号检噬项目一单位性能要求试验方法1密度平行纤维岩棉板kR/W川4口GB/T5480I垂直纤维岩棉板kg/m5>1002外观装向平整.不应有妨碍使用的伤痕、污迹、破损，GB/T198s63坡度系数,―沁6GBfT©480L4尺寸稳定性%长、宽、厚的相对变配率<1,0.―GB/T38H’_5工率%GB/T102906吸水炉每期（2加）kg/m4W1.DGB/T25975（部分浸入）长期（28d》<107;质量吸湿率%80”10压缩强度平行纤维岩棉板kPa>4GB/t25975垂直纤维岩棉板kPa>80~11|燃烧性能—A级GB86244.2.2岩棉板用胶粘剂的性能应符合表4.2.2的规定表4.2.2岩棉板用胶粘剂的性能指标序号枪脸项目单位性能要求试驻方法1।拉伸粘结强度（与水泥砂浆）原强度MPaNo.70JG149耐水强度部50Z拉伸粘结强度（与平行纤维岩棉板）原强度耐水强度kPa।应不小于岩棉板标称水平且27.S,破坏界面在岩棉板内3拉伸粘结强度（与重直纤维岩棉板）原强度耐水强度kPa）8。
「破坏界面在胃楠揖内4可操作时间h1・5—0注：岩棉板应采用符合表4.2.4的界面隔离改性剂进行板面处理4. 2.3岩棉板用抹面胶浆的技术性能应符合表4.2.3的规定表4.2.3岩棉板用抹面胶浆技术性能指标.序号检验项目「单位「r性能要求试验方法1拉伸粘结强度（与水泥砂浆）原强度.耐水强度MTa>0l70>0-50JG119耐冻融强度2拉伸粘结强度《与平行纤维岩棉板）原强度kPa应不小于岩棉板标称水平且破坏界向在岩棉板内耐水强度耐冻融强.度3拉伸粘绢强度（与垂直纤维岩棉板）原强度kPa.破坏界面在岩棉板内耐水强度耐冻融强度4与找平砂浆拉伸粘结强度（选用B型外保温系统时，做该指标》原强度耐水强度Ml、10,破坏界面应位于找平砂浆上耐冻做强度S压折比/1/<3,06可操作时间hL5—A.(J注：岩棉板应采用符合表4.2.4的界面隔离改性剂进行板面处理4 .2.4岩棉板界面隔离改性剂的主要性能指标应符合表4.2.4的规定表4. 2 . 4岩棉板界面隔离改性剂技术性能指标序号性心耳目第位性能要求试验方法1平行纤维岩棉板原强度kPa应不小于胃棉板标称水平且＞7.3.破坏界面在岩福板内JGW耐水强度市拣融强度垂直纤维岩棉板_原强度kPa手削，破坏界面在岩棉板内耐水强度耐冻蒯强度2不透水性MP曰.'mind3/30不透永GB/T234-1S"3-技伸强度;MPa1>1,84断裂伸长率%55305抗港性MPa,>0.56।•pH值W1O.5GB20472附录B4.2.5找平砂浆可以采用轻集料砂浆，主要技术性能应符合《无机轻集料砂浆保温系统技术规程》JGJ/T253-2011的要求，同时还应符合表4.2.5的规定。
表4.2.5找平砂浆主要性能指标序苫检魁项目单位性能要求试物方法1干表现密度kg/m3<350JG/T2532线性收缩率%W253导热半数（平均温度25X5）|W/(m*K)<0.O?O4_软化系数|)0.605抗拉强度MPa>0.10JG/T2835抗压频度MPaM。
