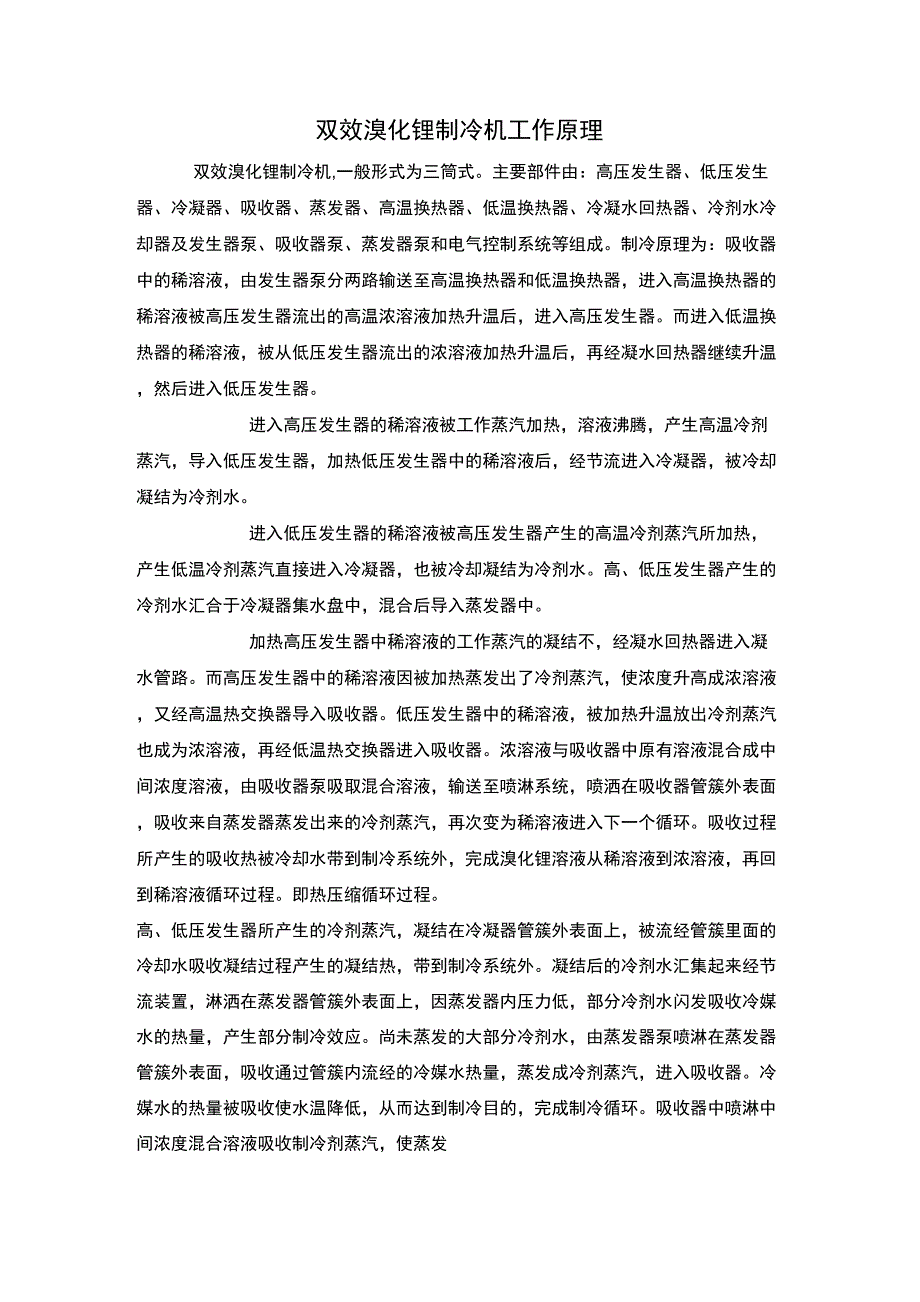

双效溴化锂制冷机工作原理

双效溴化锂制冷机工作原理双效溴化锂制冷机,一般形式为三筒式主要部件由：高压发生器、低压发生器、冷凝器、吸收器、蒸发器、高温换热器、低温换热器、冷凝水回热器、冷剂水冷却器及发生器泵、吸收器泵、蒸发器泵和电气控制系统等组成制冷原理为：吸收器中的稀溶液，由发生器泵分两路输送至高温换热器和低温换热器，进入高温换热器的稀溶液被高压发生器流出的高温浓溶液加热升温后，进入高压发生器而进入低温换热器的稀溶液，被从低压发生器流出的浓溶液加热升温后，再经凝水回热器继续升温，然后进入低压发生器进入高压发生器的稀溶液被工作蒸汽加热，溶液沸腾，产生高温冷剂蒸汽，导入低压发生器，加热低压发生器中的稀溶液后，经节流进入冷凝器，被冷却凝结为冷剂水进入低压发生器的稀溶液被高压发生器产生的高温冷剂蒸汽所加热，产生低温冷剂蒸汽直接进入冷凝器，也被冷却凝结为冷剂水高、低压发生器产生的冷剂水汇合于冷凝器集水盘中，混合后导入蒸发器中加热高压发生器中稀溶液的工作蒸汽的凝结不，经凝水回热器进入凝水管路而高压发生器中的稀溶液因被加热蒸发出了冷剂蒸汽，使浓度升高成浓溶液，又经高温热交换器导入吸收器低压发生器中的稀溶液，被加热升温放出冷剂蒸汽也成为浓溶液，再经低温热交换器进入吸收器。

浓溶液与吸收器中原有溶液混合成中间浓度溶液，由吸收器泵吸取混合溶液，输送至喷淋系统，喷洒在吸收器管簇外表面，吸收来自蒸发器蒸发出来的冷剂蒸汽，再次变为稀溶液进入下一个循环吸收过程所产生的吸收热被冷却水带到制冷系统外，完成溴化锂溶液从稀溶液到浓溶液，再回到稀溶液循环过程即热压缩循环过程高、低压发生器所产生的冷剂蒸汽，凝结在冷凝器管簇外表面上，被流经管簇里面的冷却水吸收凝结过程产生的凝结热，带到制冷系统外凝结后的冷剂水汇集起来经节流装置，淋洒在蒸发器管簇外表面上，因蒸发器内压力低，部分冷剂水闪发吸收冷媒水的热量，产生部分制冷效应尚未蒸发的大部分冷剂水，由蒸发器泵喷淋在蒸发器管簇外表面，吸收通过管簇内流经的冷媒水热量，蒸发成冷剂蒸汽，进入吸收器冷媒水的热量被吸收使水温降低，从而达到制冷目的，完成制冷循环吸收器中喷淋中间浓度混合溶液吸收制冷剂蒸汽，使蒸发器处于低压状态，溶液吸收冷剂蒸汽后，靠絮压缩系统再产生制冷剂蒸汽保证了制冷过程的周而复始的循环K压冷利豪汽冲样水冲剂水冷却水髙伍冷割蒸汽冷嫌水制冷循环流程图采暖循环流程图。
