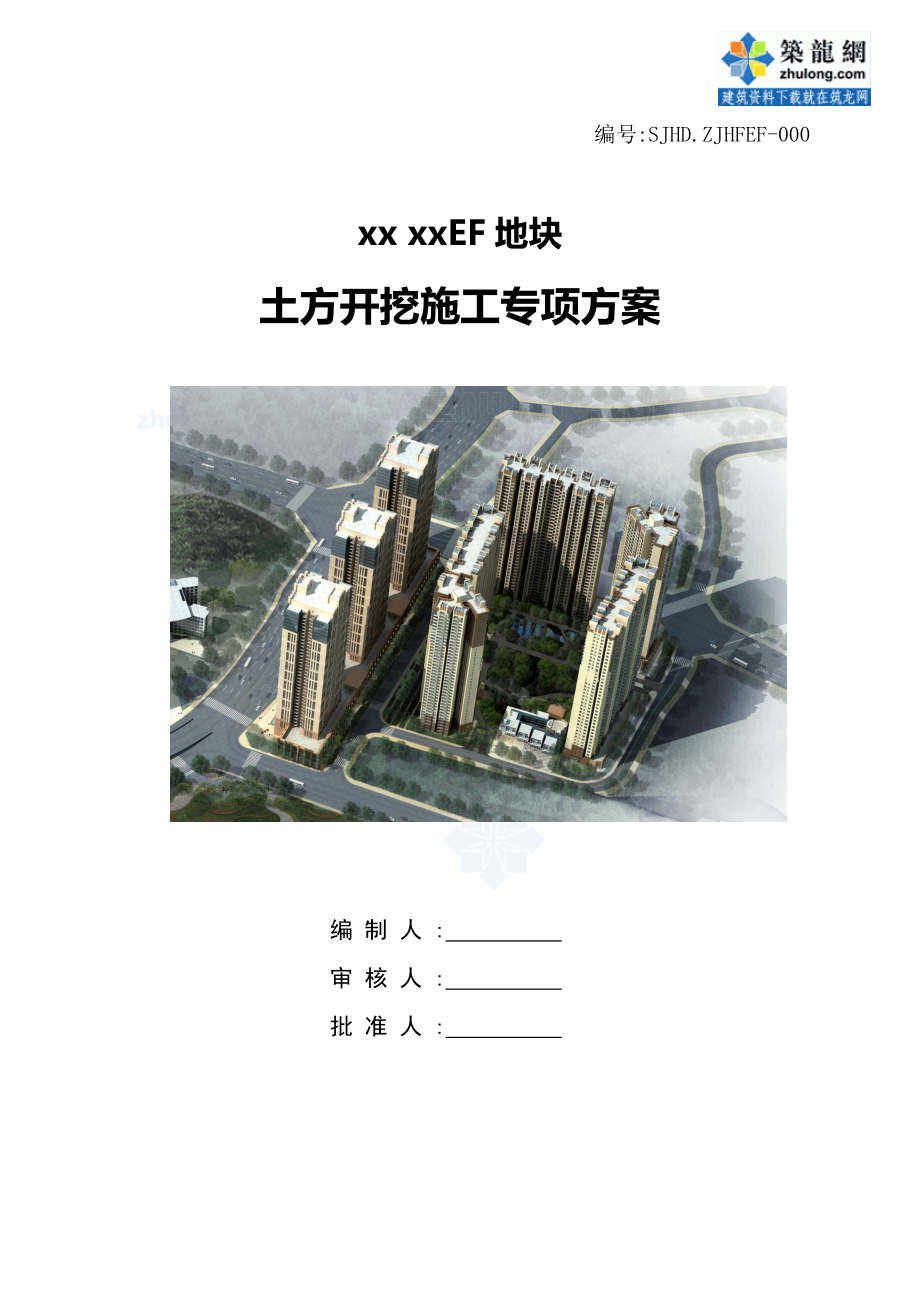

编号:SJHD.ZJHFEF-000xx xxEF地块土方开挖施工专项方案编 制 人 : 审 核 人 : 批 准 人 : 第一章 编制说明 1第一节 编制依据 1第二节 编制说明 1第二章 工程概况 1第一节 工程简介 2第二节 工程地质条件 21、地形、地貌 22、岩土构成 2第三节 气象、水文条件 3第四节 支护措施 31、AB段边坡 32、BCDE段边坡: 43、腰梁施工 5第三章 土石方开挖施工方案 5第一节 土石方开挖的总体部署 51、开挖分区 52、开挖分段 53、土方开挖总体思路 6第二节 机械、人员安排 6第三节 各分区出土情况 6第四节 运输路线 7第五节 土石方开挖流程 7第五节 土石方开挖 34第六节 土方开挖排水措施 341、地下水概况 342、坑外围降水措施 353、深井降水 353.3、成井施工工艺 35第七节 基槽换填 36第八节 土方开挖注意事项 361、基槽开挖技术要点 362、开挖方式及注意事项 363、基槽验收及垫层施工 384、挖土质量保证措施 395、安全注意事项 40第四章 监测方案 41第一节 监测的目的与内容 411、监测的目的 412、 监测的内容 41第二节 基准点、监测点的布设 421、基准点布设 422、监测点的布设 423、监测点点保护 424、监测方法及精度指标 42第三节 监测期和监测频率 431、监测期限 432、监测频率 433、监测人员安排 444、监测报警值及异常情况下的监测措施 445、监测数据处理与信息反馈 45第五章 应急救援预案 46第一节 编制依据与原则 46第二节 组织机构及职责 461、项目部成立应急救援领导小组: 462、职责分工 46第三节 危险辨识与风险评价 47第四节 预控措施 47第五节 通告程序和报警系统 48第六节 应急设备与设施 49第七节 保护措施程序 49第八节 受影响区域的疏散机制 51第九节 交通管制机制 51第六章 安全文明施工及环境保护措施 51第一节 确保安全生产的技术组织措施 511、施工安全保证措施 512、施工机械的安全措施 51第二节 确保文明施工的技术组织措施 53第三节 环境保护措施 541、环境保护管理体系 542、环境保护措施 553、防止环境污染的措施 554、防止水源污染措施 565、防止噪声污染措施 566、防止水土流失措施 56第七章 施工组织及施工进度计划 57第一节 工程管理目标 57第二节 施工组织管理 57第三节 工期计划目标 57第四节 主要工程量 57第五节 施工顺序及安排 58第六节 影响进度的因素 58第八章 质量保证措施 58第一节 施工质量保证体系 581、目的 582、适用范围 583、质量控制 584、喷射砼质量检查及验收 585、质量管理体系职责 59第九章 附件 601、监测平面图 602、进度计划 603、总平面图 604、总体部署 605、原始地貌图 606、降水平面图 60xxEF地块 E1土方开挖施工专项方案 第一章 编制说明第一节 编制依据 1、xxxx科研设计院有限公司提供的《xxE地块E1#楼基坑边坡支护工程施工图》； 2、xxxx科研设计院有限公司提供的《xxxx项目E地块E1勘察报告》；3、《xxD地块建筑、结构初步设计图》4、主要规范序 号规 范 名 称编 号1《锚杆喷射混凝土支护技术规范》GB50086-20202《建筑边坡工程技术规范》GB50330-20203《钢筋混凝土结构施工及验收规范》GBJ5O2O4-20204《xx建筑地基基础设计规范》DB22/45—20205《xx建筑工程技术岩土规范》DB22/46—20206《建筑施工安全检查标准》JGJ59-20207《建筑工程质量检验评定标准》GB50300-20208《施工现场临时用电安全技术规范》JGJ46-20209《建设工程施工现场使用安全规范》GB50194-9310《建筑施工高处作业安全技术规范》JGJ80-9111《建筑机械使用安全技术规程》JGJ33-2020 5、公司质量管理手册、质量管理程序文件、环境管理手册、环境管理程序文件以及公司职业健康安全管理手册和职业健康安全管理程序文件； 6、施工合同中确定的工程任务、施工开工和竣工日期；7、现场实地踏勘及周边施工条件的查看； 8、关键部位的施工方案要求。
第二节 编制说明该施工组织方案重点考虑了施工组织部署、施工组织管理、施工进度计划和主要项目的施工方案以及安全、质量、工期方面的保证措施和文明施工措施及XX市“三创一办”精神,力求做到方案合理可行、重点突出,有较强的可操作性和实用性 第二章 工程概况第一节 工程简介本工程为xxxx地产开发有限公司拟开发的“xxxx·xx”工程(又称“大营坡棚户区改造”),该工程共分为A、B、C、D、E、F六个地块,其中A、B地块位于鹿冲关路大营坡往金阳方向的右侧,C、D与E、F地块位于常青路左右侧D地块规划为广场、公交车站、少年宫、医院及派出所等,根据建设单位总体部署,EF地块E1拆迁已完成,并完成了基坑边坡的岩土工程勘察工作,由于场地为拆迁人工再造场地,地下管线较多、复杂根据总平面图技术经济指标,E1#楼位于E地块西南部,本地块用地面积3700㎡,为地上38层,地下两层地下室,为框架-剪力墙结构,设计±0.00标高为1092.3m,地下室底板标高为1182.3m,整体地形基本平整,自然地面标高为1089.3m,根据建筑方案设计总体布置结合场区地貌高差,地下室共为2层,底板底标高为1081.8m；因地下室土石方开挖后将形成高6.5m～7.5m的边坡。
分AB、BC、CD、DE四段,根据地勘报告显示,场地地表水及地下水较为丰富,该边坡需进行支护处理第二节 工程地质条件1、地形、地貌场地总体较为平坦,高程1089.3m左右,场区地形主要平地,为旧建筑拆除后的再建场址,属人工再造地形,地形相对平坦2、岩土构成2.1、杂填土(Qml):杂色,以回填粘土、碎石、水泥块、钢筋等建筑垃圾结合大量生活垃圾,新近回填,松散堆积场区均有分布2.2、红粘土(Qdl+al):黄褐色,土质均匀,结构致密,含铁锰质结核,裂隙较发育,含少量风化残余及碎石颗粒,场地分布有硬-可塑场区分布范围广2.3、圆砾(Qal+dl):结构松散,稍密,母岩为中风化石灰岩,钻进较快,孔壁易坍塌,颗粒粒径一般在2mm至10mm之间,少量粒径大于10,粒径大于2mm的占70%左右,颗粒呈圆形或椭圆形厚薄不均,分部分较广2.4、二叠系龙潭组(P2lt)泥灰岩:深灰、灰白色,薄-中厚层,性脆,节理裂隙发育,岩体为较破碎,泥质含量不均,局部泥质较重,岩心主要呈短柱状及块状,少量砂砾状,为软岩～较软岩,岩体基本质量等级为Ⅳ～Ⅴ级,边坡岩体类型IV类岩体各段边坡岩土构成及边坡特征如下:(1)AB段:该段边坡总长88.5m,挖至地下室底板将形成高7.5m高的土质边坡。
边坡范围岩土构成为:杂填土(约2.7m厚)、红粘土(约1.6m厚)、圆砾(约3.0m厚)边坡属临时性边坡,边坡安全等级为二级2)BC段:该段边坡总长41.0m,挖至地下室底板将形成高6.5m高的土质边坡边坡范围岩土构成为:杂填土(约2.0m厚)、红粘土(约2.0m厚)、圆砾(约3.0m厚)边坡属临时性边坡,边坡安全等级为二级3)CD段:该段边坡总长15.6m,挖至地下室底板将形成高6.5m高的土质边坡边坡范围岩土构成为:杂填土(约2.0m厚)、红粘土(约2.0m厚)、圆砾(约3.0m厚)边坡属临时性边坡,边坡安全等级为二级4)DE段:该段边坡总长53.3m,挖至地下室底板将形成高6.5m高的土质边坡边坡范围岩土构成为:杂填土(约2.0m厚)、红粘土(约2.0m厚)、圆砾(约3.0m厚)边坡属临时性边坡,边坡安全等级为二级该场地地下水埋深较浅,水位埋深在0.5-4.1m,标高1084.65-1092.61m之间第三节 气象、水文条件场地地下水埋藏较浅,对边坡施工和土方开挖影响较大,但对混凝土、钢筋混凝土结构中钢筋无腐蚀性破环作用,对钢结构具弱腐蚀性第四节 支护措施1、AB段边坡1、该边坡采用分两级放坡开挖,第一级边坡放坡坡率为1:1,采用全粘结锚杆挂钢筋网喷射混凝土进行支护；第二级边坡放坡坡率为1:0.75,采用预应力锚杆挂钢筋网喷射混凝土进行支护。
2、全粘结锚杆采用φ100钻孔,灌注M30水泥砂浆,内插1φ22HRB335级钢筋3、预应力锚杆采用φ100钻孔,灌注M30水泥砂浆,内插1φ25HRB335级钢筋,要求锚固段锚入中风化长度不小于3.0m,施加预应力值为50KN4、坡面挂单层双向钢筋网,喷射C2020土,喷射混凝土厚度为100mm,喷射混凝土翻越坡顶至围墙5、坡脚设2.0m高钢筋混凝土板,以限制坡脚软土侧向变形6、坡顶设置三排竖向花管,花管外径为48mm,壁厚3mm,间距为1米,长度为3米,考虑采用机械设备打入(若机械设备打入困难,则采用地质钻机成孔),打入后灌注M30水泥砂浆,以对坡顶杂填土进行注浆加固7、坡顶3米范围内严禁堆载8、坡顶设置3个水位观测孔,具体布置见平面图9、坡脚1.5m范围内喷射混凝土进行封闭硬化,可根据开挖后实际情况设置排水沟及集水坑2、BCDE段边坡:1、采用预应力锚索抗滑桩对该段基坑进行支护,抗滑桩采用机械成孔2、锚索采用8φ15.2普通钢绞线制作安装,φ130钻孔,灌注M30水泥砂浆,锚固段在中等风化完整岩石内长度为9m(8φ15.2),自由段长度根据现场实际地质情况进行调整,要求自由段长度不小于5.0m。
3、抗滑桩桩径为12020m,间距为3000mm,要求抗滑桩埋置深度不小于3.0m,且要求嵌入中风化岩体内部小于2.5m4、桩间挂双层双向钢筋网,喷射C2020土,喷射混凝土厚度为150mm,钢筋网与桩采用植筋连接,根据开挖实际地质情况,如桩间土质较差,在桩间设置全粘结锚杆(或花管),锚杆采用φ100钻孔,灌注M30水泥砂浆,内插1φ22HRB335级钢筋,锚杆长度为6.0m5、坡顶至围墙间采用挂网喷射混凝土进行封闭,以防止地表水渗入坡体6、坡脚1.5m范围内喷射混凝土进行封闭硬化,可根据开挖后实际情况设置排水沟及集水坑 3、腰梁施工1、BCDE段边坡桩顶以下2.5m处设。
