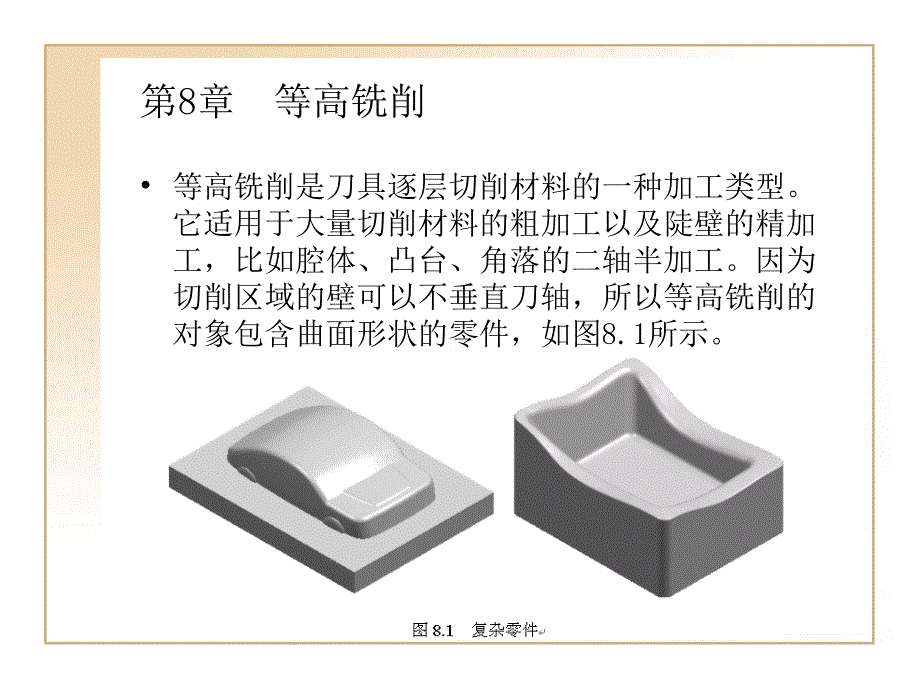

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第8章 等高铣削,等高铣削是刀具逐层切削材料的一种加工类型它适用于大量切削材料的粗加工以及陡壁的精加工，比如腔体、凸台、角落的二轴半加工因为切削区域的壁可以不垂直刀轴，所以等高铣削的对象包含曲面形状的零件，如图8.1所示8.1 曲面铣削模板,曲面铣削（mill_contour）模板是针对于模具制造，复杂零件加工推出的一系列加工方法编制的程序可以是二轴半加工、三轴联动加工特别是曲面铣削中使用过程毛坯（In Process Workpiece简称IPW）和参考刀具可以有效地减少空刀数量，优化刀具运动轨迹8.1.1 曲面铣削子类型,在曲面铣削（mill_contour）模板里面操作子类型一共是21个，如图8.2所示当鼠标停留在某个子类型上时，就会出现相应的名称，每个子类型按照图8.2里面的顺序排列，对应的英文图标翻译成中文如表8.1所示8.1.2 曲面铣削分类,每一个子类型都有它特定的加工对象和切削方法，但是在实际操作中有些子类型是相似的，操作步骤也基本相同为了方便学习和工作，按照加工的对象的不同可以归为3大类，具体内容如下所示。
等高铣削：型腔铣到精铣角曲面加工：固定轮廓铣到区域轮廓铣陡峭清根加工：从单刀清根到3D轮廓铣其他：曲面文字到铣削控制8.1.3 等高铣削分类,常见的等高铣削包含的加工类型有型腔铣、粗铣角、精铣角和陡壁加工几种具体介绍如下：,1.型腔铣,2粗铣角,3精铣角,4陡壁加工,8.2 型腔铣实例,本节以型芯为实例讲解型腔铣，如图8.7所示型芯外形为圆柱形，顶面为圆弧面，材料为718H毛坯为圆柱体尺寸为14862本节对型芯做粗加工（不包含台阶脚）8.2.1 加工工艺分析,粗加工型芯考虑到中间的两个凹槽，需要采用较小刀具切削为了提高加工效率，以大量切削材料为主，分别使用2把刀具加工加工路线是先使用大刀开粗，再使用较小的刀具铣清理台阶残料具体加工工艺如下所示1开粗,开粗的具体工艺如下所示装夹：组合夹具（两个螺丝锁紧型芯底面固定于平板再固定于机床工作台）刀具：直径为16圆角半径为1铣刀切削用量：主轴转速1300r/min，进给量1000mm/min，切削深度2mm2IPW清残料,IPW清残料的具体工艺为：,刀具：直径为8圆角半径为1铣刀切削用量：主轴转速1500r/min，进给量800mm/min，切削深度0.8mm。
8.2.2 CAM设置,本节模型加工时需要使用的CAM设置是曲面铣削模板，具体步骤如下所示1）启动NX6.0，打开型芯零件（光盘Examplech88.2mjxx.prt）2）单击【开始】|【加工】按钮，进入加工环境，弹出【加工环境】对话框，如图8.8所示3）单击【CAM会话配置】下拉列表，选择cam_general（一般机床），单击【要创建的CAM设置】下拉列表，选择mill_ contour（曲面铣削）模板4）单击【确定】按钮，进入进入加工环境8.2.3 创建几何体,型芯粗加工操作需要设置的几何体有机床坐标系和切削几何体型芯毛坯为圆柱体，机床坐标系以位置在毛坯上表面圆心1坐标系设置,2创建切削几何体,8.2.4 创建操作,本节需要创建的是型腔铣操作子类型，加工工序为开粗型腔，具体步骤如下所示1）右击WORKPIECE按钮，弹出下拉列表框2）单击【插入】【操作】按钮，弹出【创建操作】对话框，如图8.14所示3）单击选择型腔铣图标，操作名称默认4）单击【工具】按钮，弹出下拉列表框，切换成D16R1刀具5）单击【确定】按钮，弹出【型腔铣】对话框，如图8.15所示8.2.5 刀轨设置,本节的刀轨设置内容是：切削模式、切削层和切削参数，具体步骤如下所示。
8.2.6 操作,刀轨设置完毕，需要生成刀具轨迹，具体步骤如下所示1）单击【操作】标签，弹出【操作】选项卡2）单击生成图标，软件计算出刀具的运动轨迹，如图8.21所示3）单击【确定】按钮，完成退出【型腔铣】对话框,8.2.7 IPW残料加工,IPW残料加工是建立在型腔开粗基础之上的操作因此完全可以复制原来的操作创建出IPW残料加工操作再来修改刀具，切削方式等参数，快速完加工操作1创建操作,2修改刀具,3刀轨设置,4操作,8.3 等高铣削共同选项,在等高铣削加工操作里，子类型都有很多共同的选项这些选项（切削层、策略、包容等）的设置过程、参数在每个类型里几乎是一样的能否加工出好的产品质量，主要取决于共同选项的合理适用，所以熟练地掌握共同选项能提高编程的质量和效率8.3.1 切削层,等高铣削的切削层定义方法和平面铣不同它可以将总的切削深度划分为多个切削范围，同一范围内切削的深度相同，不同范围内的切削深度可以不一样如图8.27所示，模型被自定义为3个范围，每个范围内切削层深度不一样软件默认零件毛坯的最高点和最低点之间确定总的切削深度软件遇到平整表面则增加范围，自动把整个深度划分为N个范围如果零件表面完全为曲面则只有一个范围。
单击切削层图标，打开【切削层】对话框，如图8.28所示说明：如果没有指定部件或毛坯之前切削层是灰色，处于没有激活的状态8.3.2 策略,等高铣切削参数和平面铣切削参数一样，有一些比较重要的参数需要设置才可能编出合理的程序这些切削参数主要有策略、拐角、连接、包容单击切削层图标，打开【切削参数】对话框，如图8.36所示单击【策略】标签，弹出【策略】选项卡8.3.3 拐角,拐角的作用是刀具轨迹添加圆角和设置拐角的进给速度进入【拐角】选项卡，如图8.43所示1光顺,2半径,3步距限制,4圆弧上进给调整,8.3.4 空间范围,空间范围主要是设置当前操作的毛坯，使用的刀具是否加刀柄、IPW干涉等单击【空间范围】标签，弹出【空间范围】选项卡，如图8.48所示1修剪由,2In Process Workpiece,3最小材料厚度,8.3.5 连接,连接是设置层到层之间刀具的过渡比如：设置层到层可以减少进退刀所需要的时间，但是加工的质量没有使用传递方法加工的好单击【空间范围】标签，弹出【空间范围】选项卡，如图8.56所示1层到层,8.4 清角实例,如图8.61所示模型，材料为45#钢材使用圆柱形毛坯尺寸为10036，如图8.62所示。
本例中的孔和倒角不要求加工8.4.1 加工工艺分析,模型外形有4个筋，筋内侧圆角半径只有1.5为了避免精加工时余量不均匀，粗加工之后做粗清角精加工陡壁时切削面积比较大，选用的刀具不能太小，但是刀具越大残料越多最后做精清角清除精加工陡壁后的残料具体加工工艺如下：,1粗加工,2粗清角,3陡壁精加工,4精清角,5铣底面,8.4.2 粗加工,粗加工需要大量切削材料，铣出零件大致外形，其中间孔在加工时需要避开，以免机床走空刀浪费时间1CAM设置,2创建几何体,3创建操作,4指定修剪边界,5刀轨设置,6操作,8.4.3 粗清角,本节需要创建的是粗清角操作，清除开粗在角落留下的残料具体的步骤如下所示1创建操作,2指定切削区域,3参考刀具,4刀轨设置,5操作,8.4.4 陡壁精加工,本节需要创建的是深度加工轮廓操作，精加工模型的陡峭区域具体的内容如下所示1创建操作,2指定切削区域,3刀轨设置,4操作,8.4.5 精清角,本节需要创建的是精清角操作，清除精加工无法加工的角落，具体内容如下1创建操作,2参考刀具,3刀轨设置,4操作,8.5 陡壁精加工,如图8.100所示模型，材料为铝锭使用的毛坯尺寸为1645422。
本例模型开粗已完成要求精铣表面8.5.1 创建操作,本节需要创建陡壁加工操作，一次完成精铣表面工序具体步骤如下8.5.2 刀轨设置,本节的刀轨设置内容是陡峭空间范围、切削层和连接，具体步骤如下8.5.3 操作,刀轨设置完毕，需要生成刀具轨迹，具体步骤如下所示8.6 练习题,1切削层是依据什么原则来划分范围，每一刀深度又是由什么决定的？,2等高加工有哪些类型？分别适合于什么样的零件？,3简述IPW的应用范围4型腔铣练习题启动NX6.0打开型芯型腔（光盘Examplech88.6xq-1.prt），如图8.110所示已知毛坯尺寸为15010050，材料为S136要求创建开粗加工和半精加工操作（需使用IPW），使毛坯余量比较均匀，余量为0.35陡壁加工练习题启动NX6.0打开陡壁模型（光盘Examplech88.6xx.prt），如图8.111所示要求创建开粗加工和陡壁精加工加工操作仔细调整切削方向，切削参数内连接有无，掌握其含义UG,学习和交流，请加群,547357875,。
