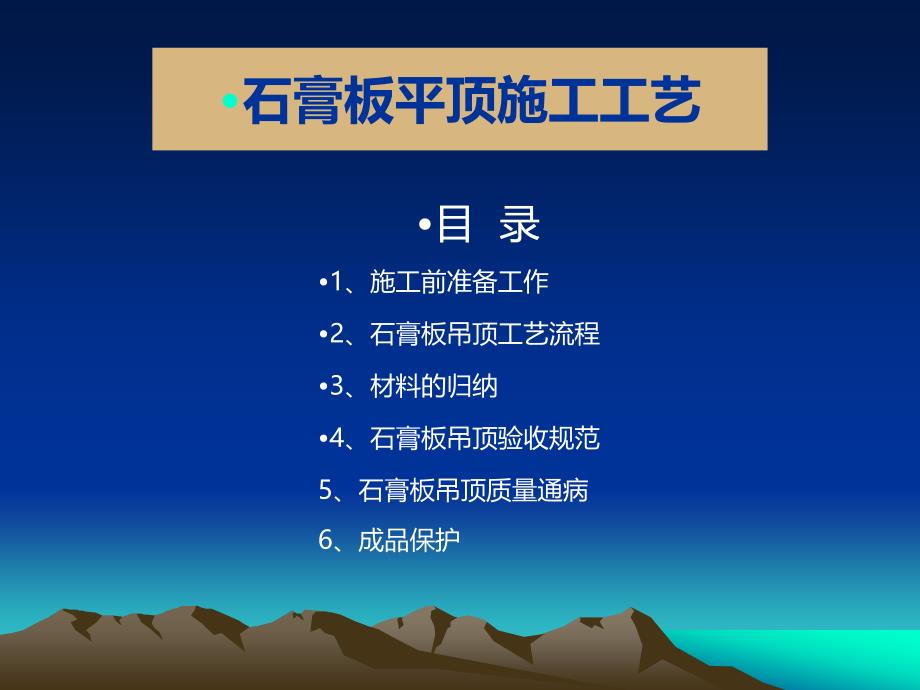

•石膏板平顶施工工艺•目录•1、施工前准备工作•2、石膏板吊顶工艺流程•3、材料的归纳•4、石膏板吊顶验收规范5、石膏板吊顶质量通病6、成品保护 1、施工前准备工作 （一） 作业条件1、 在所要吊顶的范围内,机电安装均已施工完毕,各种管线均已试压合格,已经过隐蔽验收2、 已确定灯位、通风口及各种照明孔口的位置3、 顶棚罩面板安装前,应作完墙、地湿作业工程项目4、 搭好顶棚施工操作平台架子5、 轻钢骨架顶棚在大面积施工前,应做样板,对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理,经鉴定后再大面积施工二） 材质准备轻钢龙骨、配件、吊扦、膨胀螺栓、自攻螺钉、拉铆钉、石膏板、纸带、石膏粉等,进场检验合格且有出厂质量证明文件三） 施工机具型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动等 施工工序：土建移交、整改→弹线→固定吊挂杆件→安装边龙骨→安装主龙骨→安装次龙骨→石膏板的安装 土建交接单 放 线2、石膏板吊顶安装图片图片 固定吊挂杆件图片安装边龙骨图片安装主龙骨图片安装次龙骨图片石膏板的安装图片 （2）弹线：用激光扫平仪弹出水平线（水准线据结构板面一般为1050mm），按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距900～1000mm如碰到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点标志出一米线及吊顶标高线弹出水平线主龙骨间距900-1000mm图片图片吊杆间距900-1000mm图片（1）土建移交：毛坯实测关注点①顶棚水平度；②墙面抹灰平整度；③墙面抹灰垂直度； ④墙面抹灰阴阳角垂直度；↓↑ ↑1米1米→← （3）固定吊挂杆件 1、采用膨胀螺栓固定吊挂杆件不上人的吊顶，吊杆长度小于1000mm，可以采用φ6 的吊杆，上人的吊顶，吊杆长度小于1000mm，可以采用φ8 的吊杆，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径 膨胀螺栓固定在楼板上图片 2、当吊杆与设备、管道相遇时，应调整并增设吊杆（增加转换层） 3、当吊顶高度距离上方楼板高度大于1500时增加钢转换层增加转换层图片 4、管道设备下方应设置转换层，同时注意照明灯具及喇叭嵌入深度的尺寸，提前调整管道下方增加转换层图片未注意深度图片 （4）安装主龙骨1）主龙骨应吊挂在吊杆上主龙骨间距900～1000mm主龙骨UC38mm卡式龙骨。
主龙骨应平行房间长向安装，主龙骨的悬臂段不应大于300mm，否则应增加吊杆，主龙骨挂好后应基本调平 图片悬臂段不应大于300mm图片2）安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验，避免造成交叉施工和安装等后道工序施工困难主龙骨应平行房间长向安装 3）安装主龙时，相邻两只主吊应相反布置，以增加其稳定性主龙接头应错开布置，并锚固主挂正反安装图片主龙接头锚固图片 4）跨度大于15m 以上的吊顶，应在主龙骨上，每隔15m 加一道大龙骨，并垂直主龙骨焊接牢固 5）如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固 角钢或扁钢焊接成框架图片增加大龙骨图片 （5）安装次龙骨 1）次龙骨宽度为50mm，次龙骨间距300～400mm次龙骨间距图片图片2）相邻两根副龙接缝应错开接缝应错开副龙间距副龙间距300mm300mm 3）副吊与主龙的连接时,相邻副吊应一正一反或两正一反.严禁两反一正. 副吊卡口应用老虎钳压紧,防止承重而下脱4）副龙与边龙的连接：a、与L型边龙的连接，一定要全锚固次龙骨应搭接在边龙骨上图片次龙骨应搭接在边龙骨上图片副吊正反安装图片卡卡口口用用老老虎虎钳钳压压紧紧 b、与木边龙的连接，需开八字型三边锚固(自攻螺丝)，木龙骨靠墙面需防腐处理，其他面需刷防火涂料。
次龙骨应搭接在边龙骨上图片次龙骨应搭接在边龙骨上图片 （5）1）吊顶要求采用成品检修孔，规格满足检修要求其周边龙骨需加固处理常上人型加固方式图片加固处理图片 2）经常上人的大型空间检修孔要加固，顶面检修口增加5#角钢加固框，防止以后在工人维修时破坏吊顶 3）空调出风口要求设置木边框，防止凝结水空调风口加固图片 4）施工吊顶完成面距离土建面很小的吊顶可以用卡式龙骨当支撑部分(待修正轻型灯具即小于3KG的可以加木工板的方式安装5）国家强制性规定第6.1.12 条 重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上必须单独支撑，且需做大于2倍灯具重量的过载试验当灯具重量大于3KG时，必须用单独的支撑承重，这也是国家强制性规定灯具底座加固图片底座加固图片 （6）石膏板的安装当现场隐蔽验收完成后开始安装石膏板1）检查石膏板，厚度一般分为12mm或者9.5mm，板面无破损，掉角； 2）纸面石膏板的长边应沿纵向龙骨铺设； 3)设计要求双层石膏板时应该注意第二层石膏板必须与第一层错缝安装无破损，掉角图片纸面石膏板封面图片错缝封板图片 4)自攻螺钉应使用黑色自攻螺钉，与石膏板边距以10~15mm为宜，切割边为15~20mm为宜； 5）自攻螺钉间距以板边为150mm，板中200mm为宜，螺钉与板面垂直，螺帽入板面0.5mm左右，不破坏纸面； 自攻螺钉间距图片自攻螺钉入板0.5mm图片 6)石膏板间的距离应尽量控制在5mm以内，不允许密缝，并留倒V字缝； 7）石膏板与龙骨固定应从板中间开始向四边固定； 8）自攻螺钉应做防锈处理。
石膏板固定图片自攻螺钉防锈处理图片 1.窗帘盒宽度应符合设计要求当设计无要求时，窗帘盒宜深处窗口两200~300mm，窗帘盒中线应对准窗口中线，并使两端伸出窗口长度相同窗帘盒下沿于窗口上演应平齐或略低 2、暗设窗帘盒木质部分应做防腐、防火处理 3、窗帘盒细木工板顶板于侧板拼缝应错开500mm左右，直面石膏板面层缝于细木工板拼缝应错开500mm，避免开裂窗帘盒构造图图片窗帘盒图片窗帘盒制作 1、按设计要求进行安装2、灯槽木质部分硬座防腐、防火处理3、灯槽细木工板顶板于侧板拼缝应错开500mm左右，直面石膏板面层缝于细木工板拼缝应错开500mm，避免开裂回光灯槽制作回光灯槽构造图图片拼缝错开500mm左右图片 4、走道通道大于15M长的灯槽造型吊顶采用方管和轻钢龙骨制作，如用细木工板考虑到容易后期会变形裂缝等缺陷长度大于15m长的灯槽加固方法图片 顶面造型制作安装1、造型预制后安装固定要用角铁与楼板作稳定固定，用全牙丝杆固定失稳2、造型预制后安装固定要用角铁与楼板作稳定固定，且做三角撑，用膨胀螺栓与顶面楼板固定好，预防失稳全牙丝杆固定图片角铁加固图片 3、吊顶材料归纳材料名称材料名称规格型号规格型号图片图片吊筋常用规格Φ6、Φ8、 Φ10 主龙骨（承载龙骨）不上人承载龙骨：38*12*3000mm厚1mm50*20*3000mm厚0.6mm60*27*3000mm厚0.6mm上人承载龙骨：DM60*20*3000mm厚1.2mmCS50*15*3000mm厚1.2mmCS60*27*3000mm厚1.2mm次龙骨50*20*3000mm厚0.6mm边龙骨DU18 20*18*30 *3000厚0.55-0.6mm 材料名称材料名称规格型号规格型号图片图片角龙骨DL30 23*30*3000mm厚0.55-0.6mm吊件CB50 DB60 CB38 CS50 挂件CB50 DB60 CB38 CS50 挂插件CB50 DB60连接件CS50 CS60自攻螺丝L25 L38 L45纸面石膏板H9.5mm H12mm 4、石膏板吊顶验收规范 纸面石膏板 表面平整度 3 接缝直线度 3 接缝高低差 1 石膏板吊顶工程质量验收规范 一般项目 1、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。
压条应平直、宽窄一致 2、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密，需按要求固定牢固以免松动脱落 3、 金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印木质吊杆、龙骨应顺直，无劈裂、变形 4、 吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施 5、安装饰面板前应完成吊顶内管道和设备的调试及验收 6、暗龙平吊顶工程安装的允许偏差和检验方法应符合表2.1.6的规定暗龙骨吊顶工程安装的允许偏差（mm）7、吊杆距主龙骨端部距离不得大于300mm，当大于300 mm时，应增加吊杆当吊杆长度大于1.5 m时，应设置反支撑当吊杆与设备相遇时，应调整并增设吊杆 8、灯具、电扇及喷淋管等其他重型设备严禁安装在吊顶工程的龙骨上必须单独增设吊装结构 主控项目 1、 吊顶标高、尺寸、起拱和造型应符合设计要求 2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求 3、暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固 4、 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。
5、 石膏板的接缝应按其施工工艺标准进行板缝防裂处理安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝 轻钢龙骨主要技术性能轻钢龙骨主要技术性能 项项 目目特等品特等品优等品优等品一等品一等品合格品合格品双面镀锌量（双面镀锌量（g/ m））≥150≥120 ≥100≥80 镀锌层厚度镀锌层厚度(μm)19161412 1、A、开工后应与其他单位配合主动绘制综合顶面图，作为顶面灯孔、风口、检修孔等放线的依据 B、主副龙骨应避让以上各部位5、石膏板吊顶质量通病顶面灯孔、喷淋图片风口、检修孔图片 2、石膏板顶面与梁体及墙面的收头不能平接，应在前期放线时尽早发现并做出设计调整若平接见附图①做法，否则见附图②做法） 3、A、挂与主龙骨下口无缝隙，主挂要拧紧 B、吊筋要垂直，吊筋长度超过1米要做签证，丝杆膨胀头的质量要控制好 4、A、吊顶石膏板面直线长度超过15米的各类走道或大面积吊顶转角处都应预留伸缩缝伸缩缝在施工时左右两边应各加二根独立的主龙骨、副龙骨必须全部断开 B、注意吊顶的起拱不低于1/200跨度 5、为防止转角处开裂我们一般在转角处采用“7”字型的石膏板封面“7”字拐加固图片 6、吊顶造型挂落侧板，转角需包角加固拐角加固图片 7、在做造型顶时，为了防止造型转角处龙骨变形，我们一般会采取在龙骨上用废旧龙骨斜撑加固。
