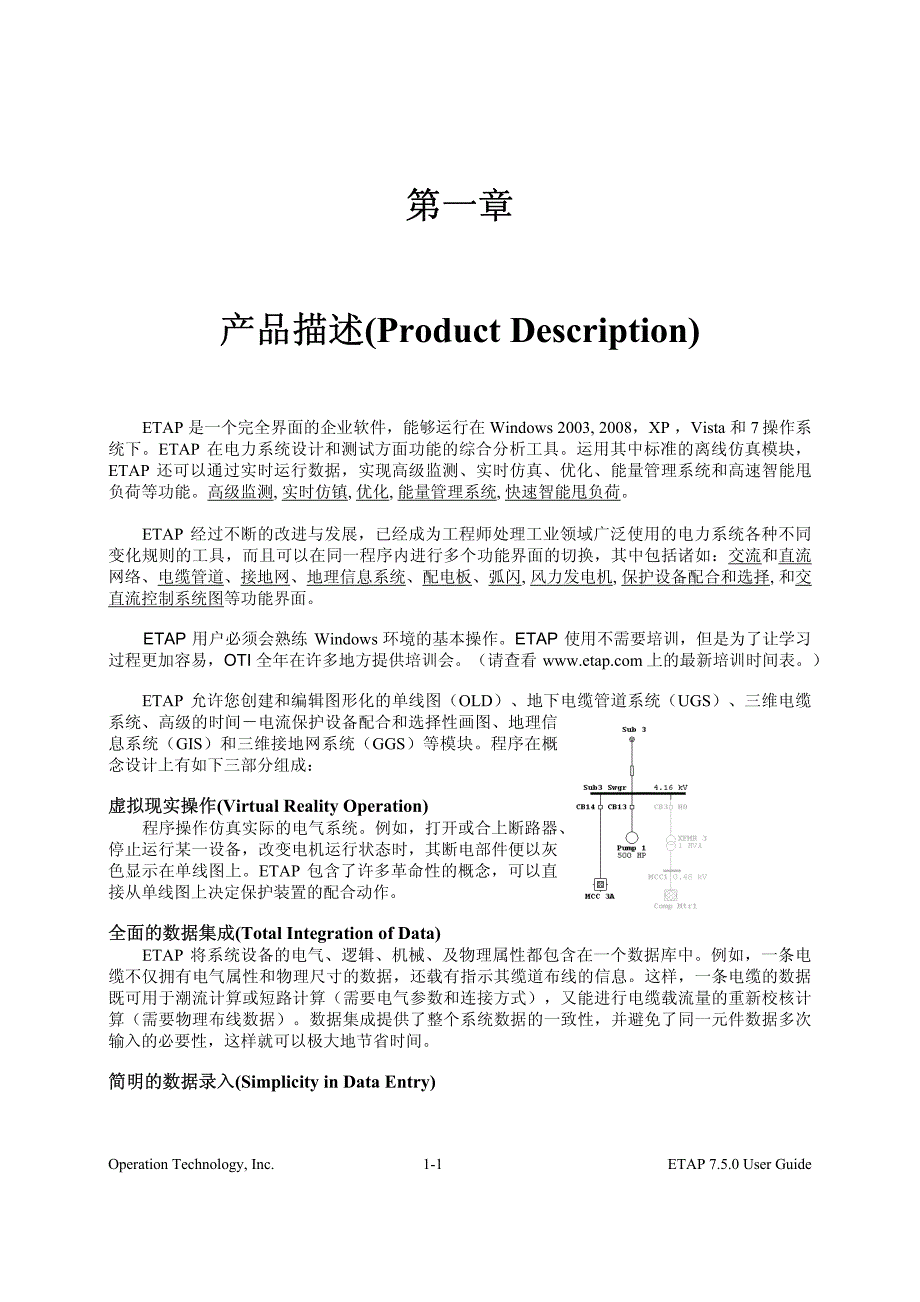

Operation Technology, Inc. 1-1 ETAP 7.5.0 User Guide 第一章 产品描述 (Product Description) ETAP 是一个完全界面的企业软件，能够运行在 Windows 2003, 2008， XP ， Vista 和 7 操作系统下 ETAP 在电力系统设计和测试方面功能的综合分析工具运用其中标准的离线仿真模块，ETAP 还可以通过实时运行数据，实现高级监测、实时仿真、优化、能量管理系统和高速智能甩负荷等功能高级监测 , 实时仿镇 , 优化 , 能量管理系统 , 快速智能甩负荷 ETAP 经过不断的改进与发展，已经成为工程 师处理工业领域广泛使用的电力系统各种不同变化规则的工具，而且可以在同一程序内进行多个功能界面的切换，其中包括诸如：交流 和直流网络、电缆管道 、接地网 、地理信息系统 、配电板 、弧闪 , 风力发电机 , 保护设备配合和选择 , 和交直流控制系统图 等功能界面 ETAP 用户必须会熟练 Windows 环境的基本操作 ETAP 使用不需要培训，但是为了让学习过程更加容易， OTI 全年在许多地方提供培训会。
请查看 上的最新培训时间表 ETAP 允许您创建和编辑图形化的单线图（ OLD）、地下电缆管道系统（ UGS）、三维电缆系统、高级的时间－电流保护设备配合和选择性画图、地理信息系统（ GIS）和三维接地网系统（ GGS）等模块程序在概念设计上有如下三部分组成： 虚拟现实操作 (Virtual Reality Operation) 程序操作仿真实际的电气系统例如，打开或合上断路器、停止运行某一设备，改变电机运行状态时，其断电部件便以灰色显示在单线图上 ETAP 包含了许多革命性的概念，可以直接从单线图上决定保护装置的配合动作 全面的数据集成 (Total Integration of Data) ETAP 将系统设备的电气、逻辑、机械、及物 理属性都包含在一个数据库中例如，一条电缆不仅拥有电气属性和物理尺寸的 数据，还载有指示其缆道布线的信 息这样，一条电缆的数据既可用于潮流计算或短路计算（需要电气参数和连接方式），又能进行电缆载流量的重新校核计算（需要物理布线数据）数据集成提供了整个系统数据的一致性，并避免了同一元件数据多次输入的必要性，这样就可以极大地节省时间 简明的数据录入 (Simplicity in Data Entry) Product Description Introduction Operation Technology, Inc. 1-2 ETAP 7.5.0 User Guide ETAP 对每一个电气装置进行详细的数据跟踪。
数据编 辑器对每一特定计算规定最小的数据量，从而加快了数据的输入为达到这一目的，我们以最符合逻辑的数据输入方式为不同类型的分析或设计建立编辑器 ETAP 单线图的许多特性可以帮助您建立各种复杂的网络例如，每个设备都有各种方向、大小和显示符号 (IEC 或 ANSI)单线图也允许在支路和母线之间安置多个保护装置 ETAP 为您提供了展示和观看电气系统的多种选择它们被称为显示图在每个显示图中每一设备的位置、大小、方向和符号都可以显示为不同形式另外，保护装置和继电器可以被隐藏或显示例如，在一个显示图中所有的保护装置都可见 ，而在另外一幅图中只有断路器可 见，其它都被隐藏了（适于潮流计算的布局） 复合网络和复合电机是 ETAP 最显著的特点之一复合网络允许任意层次的嵌套例如，复合网络可以嵌套复合网络，这一特点可以保证既能建立复杂的网络，又能保持一个整洁、无干扰的显示图，想要显示重点子统下一层次的细节，只需点击鼠标便知所谓 ETAP 将一切尽在您指尖之上 我们把 ETAP 设计为电力系统的最完整的数据库，允许您根据系统不同的分析和设计目的而采用多种显示图 1.1 说明（ Specification） 建模 Modeling • 虚拟操作 • 全面的数据集成（电气、逻辑、机械和物理属性） • 环状和辐射状系统 • 无限孤立子系统 • 无限的系统连接 • 多重负荷条件 • 子系统的多层嵌套 • 先进的稀疏矩阵技术 • 用户存取控制和数据的有效性 • 允许多个模块同时计算的异步计算机制 • 阶段性的数据存储方式，以避免掉电引起的数据破坏 • 在 Windows XP/2003/2008/Vista/7 上开发的真正 32 或 64 位程序。
• 三相和单相模型，包括配电板和子配电板 特性（ Features） • 五级自动错误数据检测 • 动态的帮助提示行和错误消息 • 用于跟踪程序使用和访问（存取）的信息记录 • 多重用户访问等级 • ODBC (开放式数据库联接 ) 采用 Microsoft Access、 SQL、 Oracle 等 • 通过信息、备注及注释页的信息管理维护数据 Product Description Specification Operation Technology, Inc. 1-3 ETAP 7.5.0 User Guide • 合并独立的 ETAP 工程文件 • 可在数据库 MS Access、 SQL 和 Oracle 之间转换工程文件 • 综合的单相、三相和直流系统 • 综合的单线图和地下电缆系统 • 综合的单线图和继电保护配合 • 可利用标准数据库进行所有分析 • 简明数据输入 • 多重子系统和参考点电机 • 用户可控制的自动存储和处理 • 用户可控制的设备默认值设置 • 电动机、发电机、变压器、电抗器、调节器、励磁器的典型数据 • 单个带载调压分接头时间延迟 (初始和运行 ) • 无电压等级限制 • 对连接于支路和负荷的保护和测量设备无特殊要求 • 单一母线可连接无限多负荷 • 无系统频率限制 • 英制和米制单位 • 设备标识可由 25 个字符组成 • 制造商的原始数据输入 • 个别及整体的负荷调整参数 • 电缆阻温度自动校正 • 设备浏览 • 等效负荷 • 负荷设备电缆，不需要终端母线 • 有时间记录的数据编辑和校核 • 数据变更的时间记录 • 具备用户自定义数据的智能编辑器 • 不同运算特定数据输入 • 多用户网络支持 • 与 ETAP 用于实时监测、模拟和管理控制的能源管理系统 (PSMS)的数据库兼容 • 在 ETAP 运行时，工具条选择控件可进行优先选择修正 单线图 (One-Line Diagrams) • 可生成无限多的单线图的显示图 • 单相系统 (2、 3 线 ) • 配电板系统 • 无限连接方式和运行方式 (切换设备、电机、负荷等 .) • 多重参数属性 (基本版本和更改版本的数据 ) • 三维 (3-D) 数据库 • 完全集成的接地网系统 • 多重负荷类型 (条件 ) （负荷百分率） • 无限单线图嵌套（用于子系统、负荷中心等） • 可同时观看不同的单线图 • 可同时观看不同的系统配置 Product Description Specification Operation Technology, Inc. 1-4 ETAP 7.5.0 User Guide • 可同时观看不同的分析结果 • 移相适配器可以将三相转换为混合单相网络 • 单线图模板 • 自动母线 /节点嵌入 • 系统设置浏览和查询 • 图形化的自动选择 • 设备组合和取消组合 • 单独地或整体地改变设备和文本框的大小、符号、颜色、方向和排列 • 主题颜色选择功能可以增加定义各个独立的单线图时的多样性 • 模型库 • Active X 控件 (可编程对象 ) • 直接在图形上定义 /清除短路点 • 图形放大、缩小及自动显示全图 • 最先进的图形化用户界面 • 拖拉、剪切和粘贴、撤消和恢复、缩放等图形编辑功能 • 内嵌的 ETAP CAD（计算机辅助设计）系统 • XML 数据交换 • 可输出单线图到第三方 CAD 系统 • OLE 嵌入功能 (文本、图片、表格、地理信息系统图 ) • 可读入 ETAP DOS 工程文件 • 可读入 ASCII 工程文件 • 可执行外部程序 • 用户自定义的标识计算结果的图形化显示 • 用户自定义的标识铭牌数据的图形化显示 • 可选择 ANSI 或 IEC 设备符号 • 设备符号的多种尺寸和方向 • 符号和标识的多种顔色 • 支持典型字体 • 在单线图上隐藏或显示保护设备 • 使单线图版面的更简洁的远程连接器 • 可在单线图上操作开关设备的开与合 • 动态连续性检查可以显示不带电设备为“半透明”状态，以表示当前系统配置情况 • 配置管理器可以对所有开关设备的打开 /闭合状态进行比较 • 单线图上显示变压器带载或不带载调压分接头位置 • 从单线图上直接进行继电保护装置整定 • 在同一工程搭建原始单线图，并且集成在单线图 • 丰富的打印和绘图功能 • 可在图形上选择单一或多个设备、对象以及复合网络 • 对系统组件的列表管理（输入数据） • 具有查找功能的用户自定义输出报告 (Crystal 报告 ) • Crystal 报告的分类输出报告管理器 • Access 数据库输出报告 • 数据库数据使用的 Crystal 报告 • 形式多样的各种总结报告 • 用户可定义的输出图表 Product Description Specification Operation Technology, Inc. 1-5 ETAP 7.5.0 User Guide • 提供负荷状态和保护设备位置的报告 • 系统回收站可存储和恢复曾被删除的设备 • 每一分析模块均有自己的工具条 • 键盘快捷键 时间－电流设备配合 /选择性曲线 (ETAP Star) • 动作序列 • 图形化调整设备设置 • 丰富的设备数据库（经过校验和确认的） • 自动更新短路电流 • 时间－电流设备同步配合 • 自动同步配合保护设备 • 与单线图结合 • 拖拉或计算时间差 • 多功能（常规）继电器 • 内嵌式 ARTTS 部件界面 • 实际暂态响应显示 • 设备设置报告 接地网（ Ground Grid） • 三维、坐标轴和全图形用户界面显示图 • IEEE 80 和 665 方法 • 有限元法 • 三维空间内任意放置的垂直和水平接地体 • 优化垂直和水平接地体 • 接触电压、跨步电压和绝对电压的三维图 • 图形化显示越限情况 地下电缆系统 (Underground Raceway Systems) • 图形用户界面 • 电缆槽、直接埋设电缆和外部热源 • 电缆槽和直接埋设电缆管道的任意分布 • 暂态电缆温度绘图 • 外部热源 • 接地或未接地屏蔽层 • 与单线图使用同一数据库 电缆拉力（ Cable Pulling） • 三维等容积显示图 • 牵拉多根电缆 • 牵拉不同尺寸电缆 • 纵向和横向拉力 • 根据 NEC 标准检验 • 正向和反向压力 Product Description Specification Operation Technology, Inc. 1-6 ETAP 7.5.0 User Guide • 侧向应力 变压器容量估计（ Transformer Sizing） 变压器容量估计（ Transformer MVA Sizing） • 根据实际连接和运行负荷的情况估算 • 包括 ANSI 和 IEC 标准类型、等级和额定值 • 考虑环境温度、海拔、安装地点和负荷因子。
