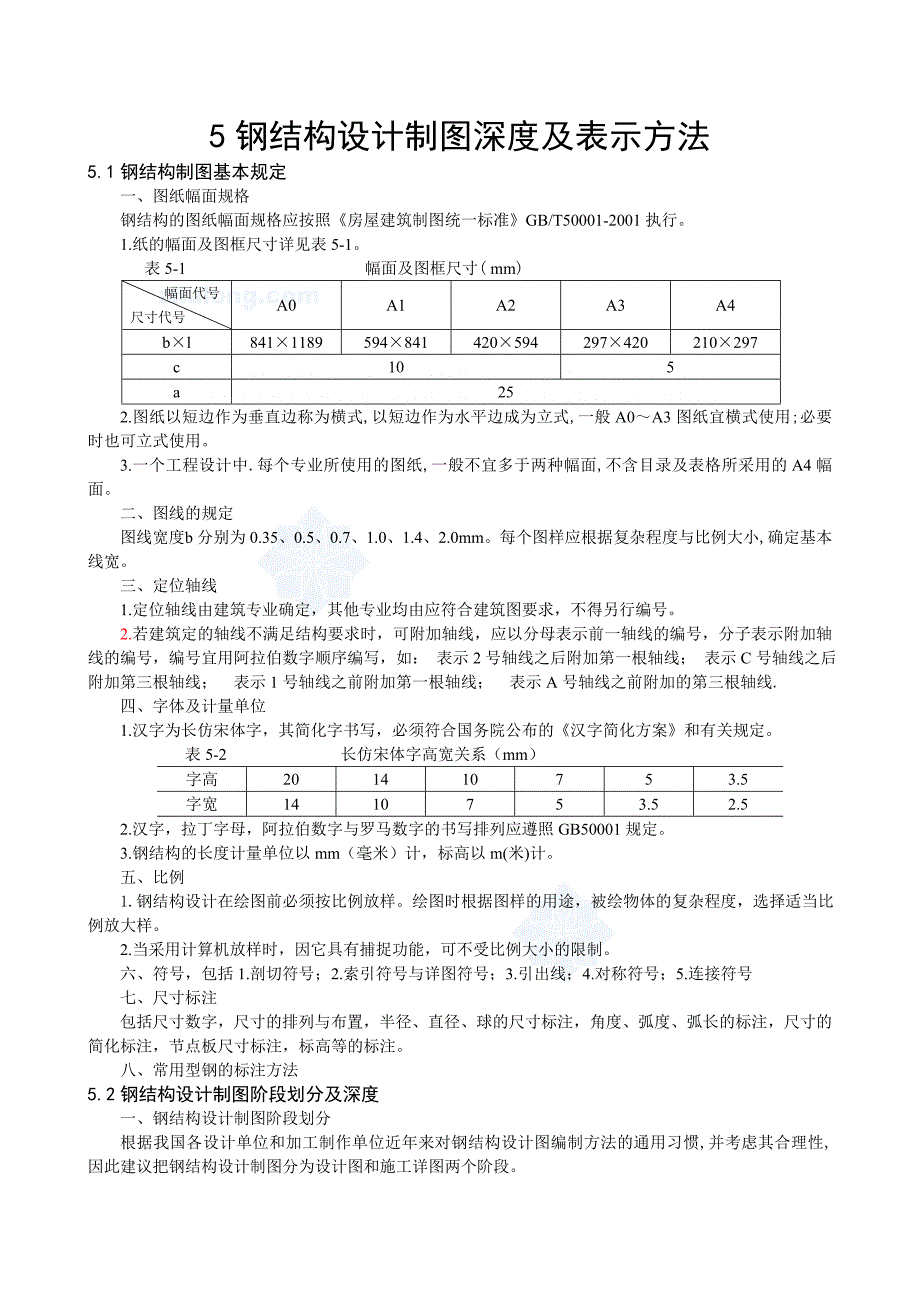

5钢结构设计制图深度及表示方法5.1钢结构制图基本规定一、图纸幅面规格钢结构的图纸幅面规格应按照《房屋建筑制图统一标准》GB/T50001-2001执行1.纸的幅面及图框尺寸详见表5-1 表5-1 幅面及图框尺寸( mm) 幅面代号尺寸代号A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a252.图纸以短边作为垂直边称为横式,以短边作为水平边成为立式,一般A0～A3图纸宜横式使用;必要时也可立式使用3.一个工程设计中.每个专业所使用的图纸,一般不宜多于两种幅面,不含目录及表格所采用的A4幅面二、 图线的规定图线宽度 b分别为0.35、0.5、0.7、1.0、1.4、2.0mm每个图样应根据复杂程度与比例大小,确定基本线宽三、 定位轴线1.定位轴线由建筑专业确定，其他专业均由应符合建筑图要求，不得另行编号2.若建筑定的轴线不满足结构要求时，可附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写，如： 表示2号轴线之后附加第一根轴线； 表示C号轴线之后附加第三根轴线； 表示1号轴线之前附加第一根轴线； 表示A号轴线之前附加的第三根轴线.四、 字体及计量单位1.汉字为长仿宋体字，其简化字书写，必须符合国务院公布的《汉字简化方案》和有关规定。
表5-2 长仿宋体字高宽关系（mm）字高201410753.5字宽1410753.52.52.汉字，拉丁字母，阿拉伯数字与罗马数字的书写排列应遵照GB50001规定3.钢结构的长度计量单位以mm（毫米）计，标高以m(米)计五、 比例 1.钢结构设计在绘图前必须按比例放样绘图时根据图样的用途，被绘物体的复杂程度，选择适当比例放大样 2.当采用计算机放样时，因它具有捕捉功能，可不受比例大小的限制六、 符号，包括1.剖切符号；2.索引符号与详图符号；3.引出线；4.对称符号；5.连接符号七、 尺寸标注包括尺寸数字，尺寸的排列与布置，半径、直径、球的尺寸标注，角度、弧度、弧长的标注，尺寸的简化标注，节点板尺寸标注，标高等的标注八、 常用型钢的标注方法5.2钢结构设计制图阶段划分及深度一、钢结构设计制图阶段划分根据我国各设计单位和加工制作单位近年来对钢结构设计图编制方法的通用习惯,并考虑其合理性,因此建议把钢结构设计制图分为设计图和施工详图两个阶段钢结构设计图应由具有相应设计资质级别的设计单位设计完成钢结构施工详图由具有相应设计资质级别的钢结构加工制造企业或委托设计单位完成。
二、 钢结构设计图的深度钢结构设计图是提供编制钢结构施工详图(也称钢结构加工制作详图)的单位作为深化设计的依据所以钢结构设计图在内容和深度方面应满足编制钢结构施工详图的要求必须对设计依据，荷载资料，建筑抗震设防类别和设防标准，工程概况，材料选用和材料质量要求，结构布置，支撑设置，构件选型，构件截面和内力，以及结构的主要节点构造和控制尺寸等均应表示清楚，以便供有关主管部门审查并提供编制钢结构施工详图的人员能正确体会设计意图设计图的编制应充分利用图形表达设计者的要求，当图形不能完全表示清楚时，可用文字加以补充说明设计图所表示的标高、方位应与建筑专业的图纸相一致图纸的编制应考虑各结构系统间的相互配合和各工种的相互配合，编排顺序应便于阅图三、 钢结构设计图的内容钢结构设计图内容一般包括:图纸目录设计总说明柱脚锚栓布置图纵、横、立面图构件布置图节点详图构件图钢材及高强度螺栓估算表其中设计总说明包括1.设计依据；2.设计荷载资料；3.设计简介；4.材料的选用；5.制作安装；6.需要做试验的特殊说明结构布置图主要表达各个构件在平面中所处的位置并对各种构件选用的截面进行编号如：1.屋盖平面布置图；2.柱子平面布置图；3.吊车梁平面布置图；4.高层钢结构的结构布置图。
四、 钢结构施工详图设计的深度钢结构施工详图(也称加工制作详图)由具有钢结构专项设计资质的加工制作企业完成，或委托具有该项资质的设计单位完成钢结构施工详图编制的依据是钢结构设计图钢结构施工详图的深度要遵照《钢结构设计规范》按便于加工制作的原则，对构件的构造予以完善，根据需要按钢结构设计图提供的内力进行焊缝计算或螺栓连接计算确定杆件长度和连接尺寸并考虑运输和安装的能力确定构件的分段通过制图将构件的整体形象，构件中各零件的加工尺寸和要求，零件间的连接方法等详尽地介绍给构件制作人员将构件所处的平面和立面位置，以及构件之间、构件与外部其他构件之间的连接方法等详尽地介绍给构件的安装人员绘制钢结构施工详图关键在于“详”图纸是直接下料的依据，故尺寸标注要详细准确，图纸表达要“意图明确”，“语言精炼”，要争取以最少的图形最清楚地表达设计意图五、 钢结构施工详图的设计内容钢结构施工详图的设计内容包括两部分：第一部分根据设计单位提供的设计图对构件的钢结构构造进行完善；第二部分进行钢结构施工详图的图纸绘制㈠构造设计：包括1.焊接连接；2.螺栓连接；3.节点板及加劲肋；㈡钢结构施工详图的图纸内容包括：1.图纸目录；2.施工详图总说明；3.锚栓布置图；4.构件布置图；5.安装节点图；6.构件详图。
