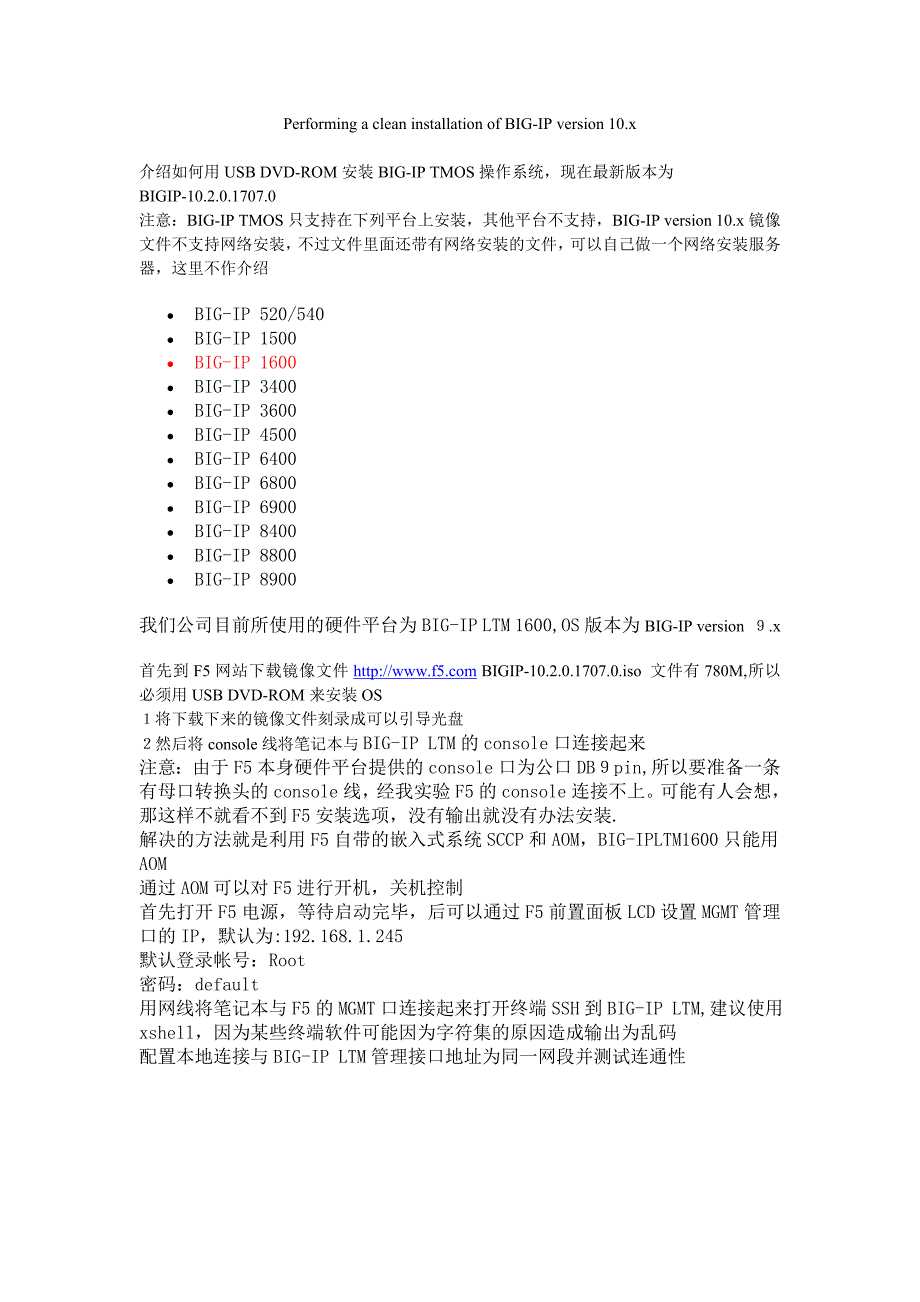

f5 V10傻瓜安装手册

Performing a clean installation of BIG-IP version 10.x介绍如何用 USB DVD-ROM 安装 BIG-IP TMOS 操作系统，现在最新版本为 BIGIP-10.2.0.1707.0 注意：BIG-IP TMOS 只支持在下列平台上安装，其他平台不支持，BIG-IP version 10.x 镜 像文件不支持网络安装，不过文件里面还带有网络安装的文件，可以自己做一个网络安装 服务器，这里不作介绍BIG-IP 520/540BIG-IP 1500BIG-IP 1600BIG-IP 3400BIG-IP 3600BIG-IP 4500BIG-IP 6400BIG-IP 6800BIG-IP 6900BIG-IP 8400BIG-IP 8800BIG-IP 8900我们公司目前所使用的硬件平台为 BIG-IP LTM 1600,OS 版本为BIG-IP version ９.x首先到 F5 网站下载镜像文件 BIGIP-10.2.0.1707.0.iso 文件有 780M,所以 必须用 USB DVD-ROM 来安装 OS １将下载下来的镜像文件刻录成可以引导光盘２然后将 console 线将笔记本与BIG-IP LTM 的 console 口连接起来 注意：由于 F5 本身硬件平台提供的 console 口为公口 DB９pin,所以要准备一 条有母口转换头的 console 线，经我实验 F5 的 console 连接不上。

可能有人会 想，那这样不就看不到 F5 安装选项，没有输出就没有办法安装. 解决的方法就是利用 F5 自带的嵌入式系统 SCCP 和 AOM，BIG-IP LTM 1600 只能 用 AOM 通过 AOM 可以对 F5 进行开机，关机控制 首先打开 F5 电源，等待启动完毕，后可以通过 F5 前置面板 LCD 设置 MGMT 管理 口的 IP，默认为:192.168.1.245 默认登录帐号：Root 密码：default 用网线将笔记本与 F5 的 MGMT 口连接起来打开终端 SSH 到 BIG-IP LTM,建议使 用 xshell，因为某些终端软件可能因为字符集的原因造成输出为乱码 配置本地连接与 BIG-IP LTM 管理接口地址为同一网段并测试连通性登录进去后执行下列操作>ssh aom 出现 aom 的 shell 界面接着配置 aom 系统的管理 IP >vi /etc/config/eth0.conf dhcp=no hostname= address= netmask= broadcast= gateway= nameserver= 例如我配置 AOM 的管理 IP 为 dhcp=no hostname=aom address=192.168.1.241 netmask=255.255.255.0 broadcast=192.168.1.255 gateway=192.168.1.254 nameserver=202.96.128.86 完成之后，让配置生效>/etc/init.d/network reload 然后重新连接 aom 管理系统>ssh 192.168.1.241 一定是连接的是 aom 系统，即使 F５重启后还可以看到 它的输出 出现 aom 的 shell 界面>hostconsh 提示按 ESC 键和（键Aom 的选项分别按下这两个键后，会出来就选项列表，内容就是对 LTM 进行开关机的控制 选项，按５为关闭电源和开启电源，当按下５键后提示按 y 确认确认后，终端就看到了 BIG-IP 的整个启动过程，如硬件自检之类的直到弹出登录提示安装 BIG-IP 系统 将 USB DVD-ROM 连接到 F5 通过 AOM 进行重启 BIG-IP LTM，系统会自动通过 USB DVD-ROM 启动，出现安装 界面 执行  image2disk --instslot=HD1.1 –nosaveconfig –nvlicenseok 表示将系统安装在硬盘的每一个分区里面，并且不进行配置文件的保存，无 license 进行安装，–nvlicenseok 这个参数一定要加不然会报错提示 license 错误，确认后，系统会自动进行安装，等到提示重启时，说明系统已经安装完 成，接着把 USB DVD-ROM 拔出来，重启 F5，到此升级完成，接下来的步骤就是 重新注册 license 及初始化。
