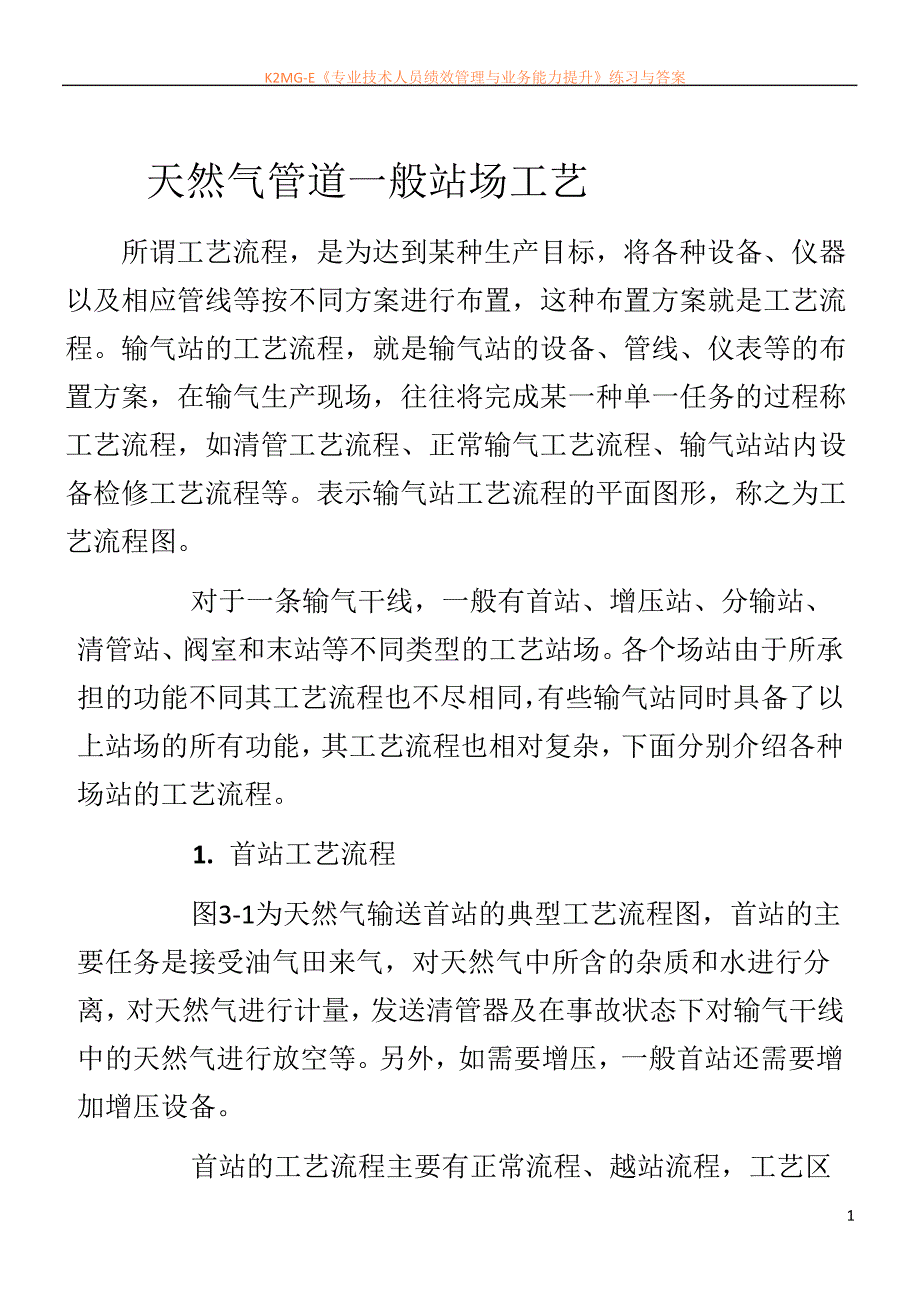

K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案 1 天然气管道一般站场工艺所谓工艺流程，是为达到某种生产目标，将各种设备、仪器以及相应管线等按不同方案进行布置，这种布置方案就是工艺流程输气站的工艺流程，就是输气站的设备、管线、仪表等的布置方案，在输气生产现场，往往将完成某一种单一任务的过程称工艺流程，如清管工艺流程、正常输气工艺流程、输气站站内设备检修工艺流程等表示输气站工艺流程的平面图形，称之为工艺流程图 对于一条输气干线，一般有首站、增压站、分输站、清管站、 阀室和末站等不同类型的工艺站场 各个场站由于所承担的功能不同其工艺流程也不尽相同， 有些输气站同时具备了以上站场的所有功能， 其工艺流程也相对复杂， 下面分别介绍各种场站的工艺流程 1. 首站工艺流程 图3-1为天然气输送首站的典型工艺流程图，首站的主要任务是接受油气田来气，对天然气中所含的杂质和水进行分离， 对天然气进行计量， 发送清管器及在事故状态下对输气干线中的天然气进行放空等另外，如需要增压，一般首站还需要增加增压设备 首站的工艺流程主要有正常流程、越站流程，工艺区 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案 2 主要有分离区、计量区、增压区、发球区等。
正常流程 油田来气、分离器分离、计量、出站 越站流程 油田来气直接经越站阀后出站 2. 末站工艺流程 图3-2为典型的末站工艺流程图，在长输管道中，末站的任务是进行天然气分离除尘，接收清管装置，按压力、流量要求给用户供气 因此末站的工艺主要有气质分离、调压、计量和收球等工艺 3. 分输站工艺流程 图3-3为分输站典型工艺流程图，分输站的任务是进行天然气的分离、调压、计量，收发清管球，在事故状态下对输气干线进行放空，以及给各用户进行供气 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案 3 其流程主要有： 正常流程进站阀进站、经分离器分离、调压计量及向下游供气 越站流程 天然气在进站之前，通过越站阀直接向下游供气，此流程一般是在故障或检修状态下进行 收发球流程接上一站清管球，向下站发送清管球 4. 清管站工艺流程 图3-4为清管站典型工艺流程图，顾名思义，该站的功能就是收发清管球 天然气管道的清管作业有投产前清管和正常运行时的定期清管 投产前清管的主要目的是清除管道内杂质， 主要包括施工期间的泥土、焊渣、水等。
正常运行期间的清管是指管道运行一段时间后，由于气体内含有一定的杂质和积液积存在管线内，使管输效率下降，对管线造成腐蚀等，因此需要分管段进行清管 收发球流程详见相关作业指导书 K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案 4 5. 阀室工艺流程 阀室是输气干线中工艺比较简单的设施，一般为无人值守根据设计要求，在输气干线约20～30km 范围内应设置阀室，在特殊情况下， 如河流等穿越处两侧应分别设置阀室 阀室的典型流程如图3-5所示，分别曲快速截断阀和放空阀组成 阀室的主要作用有两个，一是当管线上、下游发生事故时， 管线内天然气压力会在短时间内发生很大变化， 快速截断阀可以根据预先设定的允许压降速率自动关断阀门， 切断上、 下游天然气， 防止事态进一步扩大； 二是在维修管线时切断上下游气源，放空上游或下游天然气，便于维修 世上没有一件工作不辛苦，没有一处人事不复杂不要随意发脾气，谁都不欠你的 。
