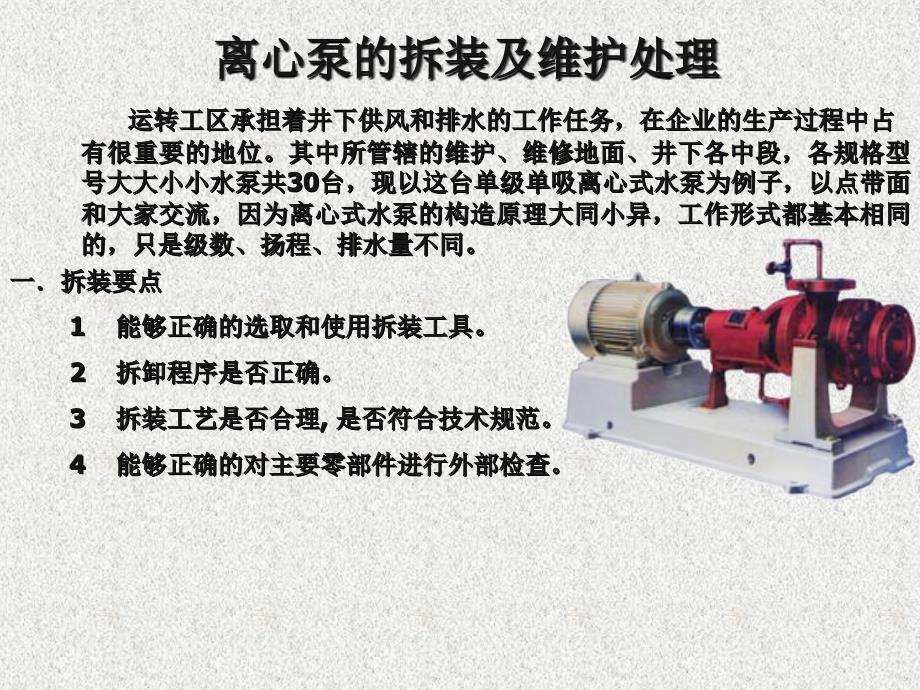

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,离心泵的拆装及维护处理,运转工区承担着井下供风和排水的工作任务，在企业的生产过程中占有很重要的地位其中所管辖的维护、维修地面、井下各中段，各规格型号大大小小水泵共,30,台，现以这台单级单吸离心式水泵为例子，以点带面和大家交流，因为离心式水泵的构造原理大同小异，工作形式都基本相同的，只是级数、扬程、排水量不同一拆装要点,1 能够正确的选取和使用拆装工具2 拆卸程序是否正确3 拆装工艺是否合理,是否符合技术规范4 能够正确的对主要零部件进行外部检查,二简介,离心泵主要是由离心的作用，给叶轮内流体以压力能和速度能，进而，在壳体或导叶内，将其一部分速度能转变为压力能，进行抽送液体的泵，离心泵是叶片泵一种，它具有转速高，效率高，流量大，结构简单，性能平稳，容易操作和维修等它是依靠叶轮的高速回转使液体获得能量，产生吸、排，从而达到输送液体的目的离心泵是工矿企业广泛使用的一种泵,如图所示，离心泵主要由叶轮、泵壳、叶片、泵盖、泵轴、轴承等组成。
三离心泵的结构,图 离心泵的结构,1,泵体,(,出水段,),2泵盖,3叶轮，4轴，5密封环，6叶轮螺母，7轴套，8填料压盖，9,填料环，,10,填料，,11,悬架轴承部件,四、图线表示,1,、粗实线：可见轮廓线、可见过渡线2,、细实线：尺寸线和尺寸界线、剖面线、重合剖面的轮廓线、指引线、分界线及范围线3,、点划线：轴线及对称中心线4,、双点划线：在剖视图中表示被剖切去的结构要素的假想投影轮廓线，辅助用相邻部分的轮廓线，运动机件在极限位置或中间位置的轮廓线，中断线5,、波浪线：断裂线、中断线五、识读装配图的方法：,识读装配图的目的主要是了解机器或部件的名称、作用、工作原理、零件之间的装配关系，各零件的作用、结构特点、传动路线、装拆顺序和技术要求等1,、看标题栏和明细表，作概括了解，了解装配件的名称、性能、功用和零件的种类名称、材料、数量，及其在装配图上的大致位置2,、分析视图：分析整个装配图上有哪些视图，采用什么剖切方法，表达的重点是什么，反映了哪些装配关系，零件之间的连接方式如何，视图间的投影关系等3,、分析零件：主要是了解零件的主要作用和基本形状，以便弄清装配体的工作原理和运动情况（是移动还是转动）。
4,、分析配合关系：根据装配图上标注的尺寸，区别哪些零件有配合要求，属何种基准制，何种配合类别及配合精度等5,、定位与调整：分析零件之间的面，哪些是彼此接触的，是怎样定位的，有没有间隙需要调整，怎样调整6,、连接与固定：分清零件之间是用什么方法连接固定的，是可拆还是不可拆7,、密封与润滑：要弄清运动件的润滑，及其贮油装置，进出油孔和输油油路，采用什么方式密封8,、装拆顺序：应了解装拆顺序，以验证设计意图及结构是否合理,9,、了解技术要求，包括组装后的检测技术指标，使用时对工作条件的要求等六、泵型号的组成及含义：,1,、如多级离心式水泵，型号,200D43*7,：,（,1,）、,200,表示进出水口直径,200,毫米,（,2,）、,D,表示单级多级分段式离心泵，,43,表示单级扬程,43,米，,*7,表示叶轮级数,7,级2,、型号,100BZ34,（,1,）、,100,表示进出水口直径,100,毫米，,BZ,表示单级多级直联式离心清水泵，,34,表示扬程,34,米2,、钢铁材料鉴别：,（,1,）、火花鉴别法：就是把钢铁材料放在砂轮上磨削，由发出的火花特征判断它的成分2,）,20,号铬钢，火花特征：火束白亮，流线稍粗而长，花量多，一次多叉爆花，花型较大，芒线粗而稀。
不锈钢）,（,3,）,45,号钢，含碳量为,0.45%,，优质碳素结构钢（轴用），它的火花特征：流线较多而稍细，火束较短，光辉较亮，多根分叉三次花，数量占整个五分之三以上，有小花及花粉，尾尖有分叉3,、钢的涂色标志：普通碳素钢（,GB700-G5,）,（,1,）,1,号钢颜色白,+,黑,（,2,）,2,号钢颜色黄,（,3,）,3,号钢颜色红,（,4,）,4,号钢颜色黑,（,5,）,5,号钢颜色绿,（,6,）,6,号钢颜色蓝，,（,7,）合金结构钢都是两种颜色：如红,+,蓝，黄,+,黑等七、泵型号的组成及含义：,1,、如多级离心式水泵，型号,200D43*7,：,（,1,）、,200,表示进出水口直径,200,毫米,（,2,）、,D,表示单级多级分段式离心泵，,43,表示单级扬程,43,米，,*7,表示叶轮级数,7,级2,、型号,100BZ34,（,1,）、,100,表示进出水口直径,100,毫米，,BZ,表示单级多级直联式离心清水泵，,34,表示扬程,34,米3,、钢铁材料鉴别：,（,1,）、火花鉴别法：就是把钢铁材料放在砂轮上磨削，由发出的火花特征判断它的成分2,）,20,号铬钢，火花特征：火束白亮，流线稍粗而长，花量多，一次多叉爆花，花型较大，芒线粗而稀。
不锈钢）,（,3,）,45,号钢，含碳量为,0.45%,，优质碳素结构钢（水泵轴用），它的火花特征：流线较多而稍细，火束较短，光辉较亮，多根分叉三次花，数量占整个五分之三以上，有小花及花粉，尾尖有分叉4,、钢的涂色标志：普通碳素钢（,GB700-G5,）,（,1,）,1,号钢颜色白,+,黑,（,2,）,2,号钢颜色黄,（,3,）,3,号钢颜色红,（,4,）,4,号钢颜色黑,（,5,）,5,号钢颜色绿,（,6,）,6,号钢颜色蓝，,（,7,）合金结构钢都是两种颜色：如红,+,蓝，黄,+,黑等八、离心泵的主要零部件：,1,、叶轮：叶轮是离心式水泵的主要零件，它的作用是把电动机输出的机械能，通过泵轴、叶轮，对水作功，使水获得压力能和动能输送无腐蚀性清水用离心式水泵的叶轮，都用铸铁（,HT20-40,）铸造加工输送有腐蚀性液体的离心式水泵的叶轮，多用耐酸青铜、镍铬合金钢等金属材料制成叶轮的形状和直径大小，直接与水泵的流量和扬程有密切的关系2,、离心式水泵的泵轴多用优质碳素结构钢（,45,号钢）锻制加工而成3,、轴承：根据水泵的构造特点，和作用于泵轴上的轴向推力的平衡方法不同，有滚动轴承和滑动轴承两种。
滚动轴承多用于轴径小于,65,毫米的水泵上，它不仅要承受径向压力，而且还要承受轴向推力，所以多采用止推轴承和单列向心滚子轴承滑动轴承多用于带有平衡盘的单吸多级式水泵，因为这种轴承可以允许水泵的转子部分沿轴向有一定量的窜动轴承内径代号表示法：,（,1,）从右起第一和第二位数字是轴承内径尺寸的代号2,）右起的第三位数字是直径系列代号，表示直径和宽度式高度3,）右起第四位数字是轴承类型式代号,（,4,）右起第五和第六位数字是结构型式代号如（轴承代号,00,，那轴承内径是,10,毫米）；（代号,01,，内径,12,毫米）；（代号,02,，内径是,15,毫米）；（代号,03,，内径是,17,毫米）例如：轴承型号是,302,，那内径是,15,毫米；轴承型号是,210,，那轴承内径是,50,毫米；轴承型号是,312,，那内径是,60,毫米如果轴承内径超过,495,毫米的，用分数直接表示内径，如型号,73/675,，那内径为,675,毫米4,、泵壳：就是把水流平顺地引向叶轮的进口，并汇集由叶轮中甩出的压力水，然后将压力水导向水泵的出水口，将高速水流动能的一部分，转变为有效压力能，以提高水泵的扬程和效率。
5,、导叶：在多级单吸式离心泵的叶轮外圆周上，安装有带叶片流量的固定在泵壳上的导叶，也叫做导向器它的作用是接受各级叶轮流出的高速水，并尽可能到损失较少地将水流的动能转变为压力，同时将高压水以最小的损失均匀地引导进入下一级叶轮的吸入口6,、平衡盘：它主要是用来平衡由于叶轮在运转中所产生的轴向推力，平衡盘与平衡环共同组成水力平衡装置7,、密封环：装在首级叶轮入口处的叫大密封环（大口环），装在次级叶轮毂处的叫小密封环（小口环）密封环的作用好与坏，对水泵效率有很大的影响8,、填料箱：在泵轴穿过泵体处，高速旋转的泵轴与固定的泵体之间设置的密封机构，就是填料箱，它的主要作用是（,1,）在排水侧起着减少压力水的泄漏2,）在吸水侧起着防止空气的侵入和起着部分地支承水泵转子的作用3,）引水润滑及冷却泵轴九离心泵的工作原理,如图所示,泵工作时,泵中的液体在叶片的扒动下随叶轮一起回转,液体自叶,轮进口向叶轮外周甩出,在此过程中液体的动能和压力能都得到增加,其中前者增加更大,当液体流入涡壳后,因涡壳的截面积的逐渐增大,液体的动能大部分在这里转化成了压力能,然后沿排出管排出,与此同时,在叶轮中心形成一定的真空,液体在液面大气压力的作用下,沿吸入管不断地进入叶轮。
图,2 单级螺壳式离心泵装置简图,1排出管；2引水漏斗；3泵壳；4叶轮；5叶片；6吸入管；7吸入滤器和底阀；8填料箱；9泵轴十离心泵拆解,1,拆解应注意事项,对一些重要部件拆卸前应做好记号,以备装复时定位拆卸的零部件应妥善安放,以防丢失对各接合面和易于碰伤的地方,应采取必要的保护措施2,拆解步骤,水泵在检修前，要做好拆装工具的准备工作，以便检修工作的顺利开展1,）起重行车、葫芦、钢丝绳、撬杠等2,）修理工具：各种规格的扳手、管子钳、螺丝刀、锉刀、手锤、大锤、錾,(,凿,),子、扁铲等十一、凿子,凿子的热处理和刃磨凿子作为钳工的维修工具，为了使凿子刃口获得所需的硬度，常常用手淬法对凿子热处理碳素工具钢制成的凿子手淬时，先将粗磨后的凿子刃部长约,20,毫米左右加热至呈暗樱红色（,750-780,）后，迅速将凿子刃口垂直置入常温水中,4-6,毫米，并沿液面缓缓移动，待凿子露出液面部分冷至呈红色时，即取出凿子，利用凿子上部余热对刃部回火，回火时要注意刃口颜色的变化，刚出液面时是白色，随着刃口温度上升，颜色逐渐变成黄色，蓝色，最后成灰色，当黄色将过，蓝色近刃口时，将凿子全部放入水中冷却，称淬蓝火。
蓝火凿子刃口硬度虽不及淬黄火，但有较大的韧性，凿削时使用寿命较长，刃口不易崩裂凿子的刃磨：锋口两面要等宽，刃口应成一直线或带点凸弧刃磨时注意冷却，防止刃口退火,十二、钻花,麻花钻的刃磨：把钻头损坏的切削部分恢复锋利，为适应加工不同性质的工件材料手工刃磨钻头是在砂轮机上进行的砂轮的硬度最好采用中软级，捏住钻柄，使钻身水平，钻头中心线和砂轮面成,55,角，然后将刃口面平行接触砂轮面（不低于砂轮中心）逐步加力，在刃磨过程中将钻头沿钻头轴线顺时针旋转约,35,-45,，钻柄向下摆动约等于后角，按此步骤,2-3,次，将一条切削刃面磨好后，翻转,180,刃磨另一主切削刃口，此时应保持钻头只绕其轴线作转动，而不改变空间位置，这样磨出与轴线保持对称的顶角注意磨刃口时，要减少磨削压力，防止切削部分过热退火，刃磨停留时间不宜过长，要浸入水中冷却十三、丝攻,c.,丝攻：一般丝攻是由两支组成一套，分头攻、二攻普通螺纹丝攻前要钻底孔，那钻花直径（毫米）所需如下,：（,1,）,螺纹直径,8,、钻孔钻花,6.7-7,，（,2,）螺纹,10,、钻孔,8.5-9,，（,3,）螺纹,12,、钻孔,10.5,，（,4,）螺纹,14,、钻孔,12-12.5,，（,5,）螺纹,16,、钻孔,14-14.5,，（,6,）螺纹,18,、钻孔,16,，（,7,）螺纹,20,、钻孔,17.5-18.,，钻材质硬度大的，钻孔小点，钻材质软的钻孔直径大点。
起攻时，尽量把丝攻放正，与螺孔轴线水平垂直，攻丝过程中每板转,1/2-1,圈，要倒转,1/2,圈，使切屑碎断，以利排屑，攻丝时要经常润滑，先用头攻，再用二攻攻丝当工件材料强度和硬度较高时，防止丝攻折断十四、量具,1,、量具：游标卡尺、直尺、塞。
