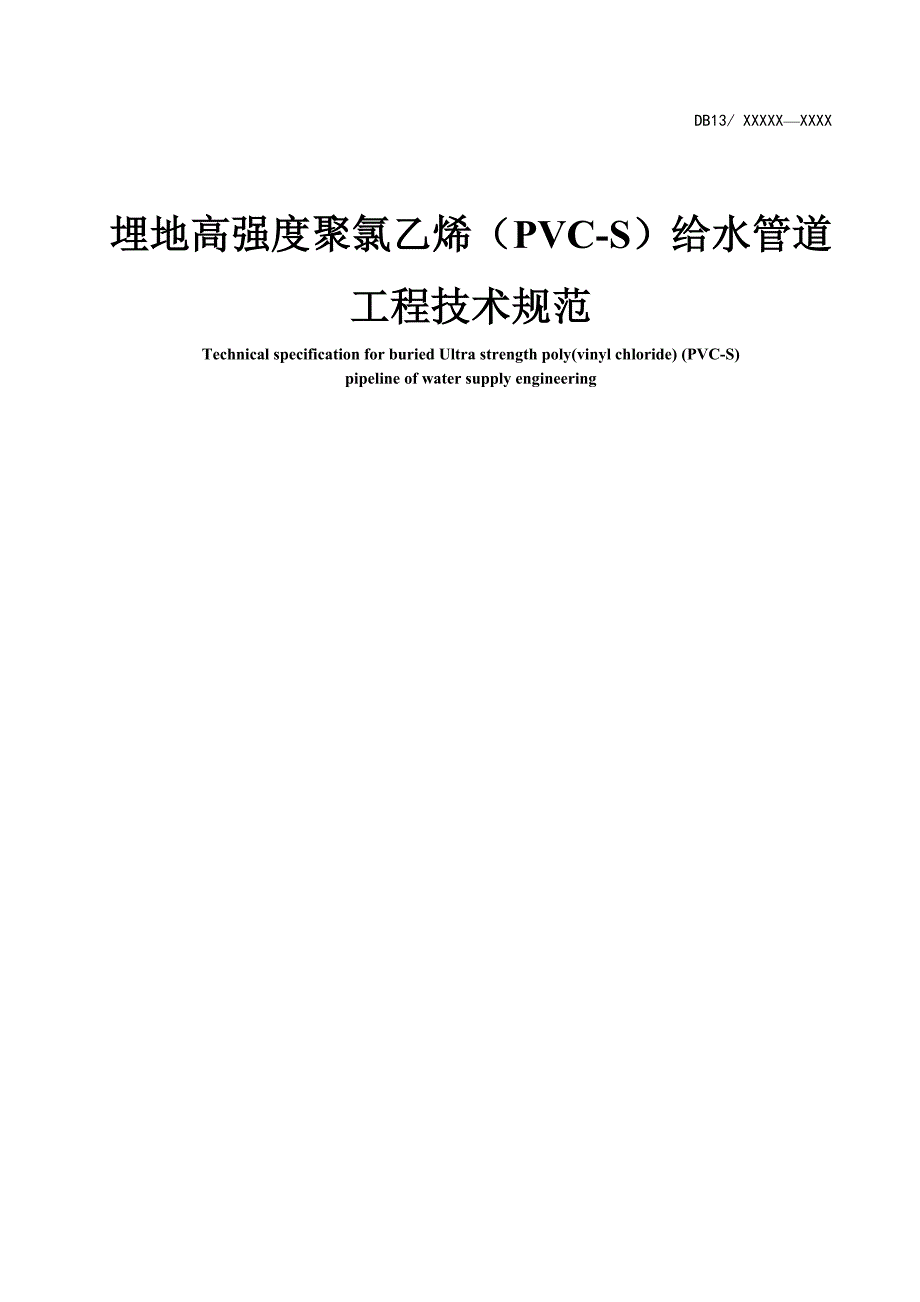

DB13/ XXXXX—XXXX埋地高强度聚氯乙烯（PVC-S）给水管道工程技术规范 Technical specification for buried Ultra strength poly(vinyl chloride) (PVC-S) pipeline of water supply engineering前 言本规程参照CECS17：2000《埋地硬聚氯乙烯给水管道工程技术规程》，结合高强度聚氯乙烯（PVC-S）管材产品性能特点编制，供工程建设设计、施工、使用单位采用主编单位：河北泉恩高科技管业有限公司主要起草人：安宝宇，袁本海，陆光炯，朱瑞霞IDBXX/ XXXXX—XXXX埋地高强度聚氯乙烯（PVC-S）给水管道工程技术规程1 总则1.1 为了在室外埋地给水管道工程中合理使用高强度聚氯乙烯（PVC-S）管材及管件，做到技术先进、经济合理、稳定水质、便于施工、安全适用、确保工程质量，制定本规程1.2 本规程适用于一般地质情况下新建、改建和扩建的室外埋地给水管道工程的设计、施工及验收，亦可用于已建管道工程的维修。
1.3 本规程适用于水温不低于0℃，不高于45℃的输水和配水管道1.4 本规程可适用于埋设在酸、碱性等腐蚀性土壤中的给水管道工程对修建在湿陷性土、膨胀土、永冻土等特殊土层地区的室外埋地给水管道工程，尚应遵守相应专门标准的规定1.5 管道工程采用的管材、管件和附件、密封胶圈等，必须符合国家现行产品标准的要求，并具有出厂合格证、产品许可证等有效的证明文件1.6 室外埋地给水管道工程除执行本规程的规定外，尚应遵守国家现行标准的有关规定2 术语和主要符号2.1 术语2.1.1 公称外径（dn）高强度聚氯乙烯（PVC-S）管道系统所用管材和管件的标定外径不包括以法兰和用螺纹尺寸标定的管件注： 本规程中所列公称外径dn为管材最小平均外径，可用作管材设计外径2.1.2 公称壁厚（en）规定的管壁厚度等同于管壁任意一点规定的最小壁厚注： 本规程中所列公称壁厚en ，可用作管材设计壁厚2.1.3 公称（额定）压力（PN）与管材系统组件的力学性能相关的内水压力指标注： 本规程中规定的公称压力指标为管材系统组件的长期内水压力的许可应用指标2.1.4 工作压力（Fw）给水管道系统在正常工作状态下，作用在管内壁上的最大持续运行压力。
不包括水的水锤压力2.1.5 水锤压力（ΔＦ）在给水管道系统中，由于水的流速发生突然变化而产生的大于工作压力的瞬时压力，亦称波动压力2.1.6 设计压力（Fwd）给水管道系统在运行中，作用在管内壁上的最大瞬时压力为管道长期运行中的工作压力与残余水锤压力之和注： 本规程中设计压力采用管道系统的最大现场水压试验压力2.1.7 静水应力在内水压力作用下管壁产生的环向拉应力2.1.8 最小要求强度 在水温20℃和50年内压长期作用下，PVC-S管材环向抗拉强度的最低保证值该值为PVC-S管材环向抗拉强度的长期静水压设计基础值2.1.9 总使用（设计）系数（K）根据PVC-S管材特性和管道系统工作条件确定的大于1的设计安全系数注： 将MRS除以K，为本规程中规定采用的管材在20℃时的允许环向抗拉强度2.1.10 二次加工管件用PVC-S管材切割成异形短管后，拼装制造的弯管、三通等管件的统称2.1.11 过渡件用于PVC-S管与铸铁管、钢管、其它塑料管等不同材质管道，或与阀门等配件连接用的具有转换性能的一种专用管件的统称根据管道系统连接的需要，有短管、三通、四通等形式，其规格和尺寸必须符合各端接头的形式和技术要求。
2.1.12 止水栓、分水鞍用于在已建PVC-S管道上开孔安装支管、户管的专用配件其基本构造是两个可紧固在管道上的半圆管箍，在上部半圆管箍上设置各种开洞和连接设施，可在管道无水或带水条件下开孔接出支管、户管一般为工厂制作的系列专用产品，如带水打孔立式止水栓、旋转式分水鞍等2.1.13 闭合温差敷设中将管材连接成整体管道时的场地环境温度与运转后管道内外介质温度可能出现的最大温度差对粘接、熔接类刚性接头，为已连接的管段之间最后闭合时的场地环境温度差；对胶圈密封类柔性接头为每根管材插入时的场地环境温度差2.2 主要符号2.2.1 管道上的载荷Fw——管道的工作压力；Fwd——管道的设计内水压力；PN——管材的公称压力；ΔF——管道的水锤压力；FA——管道内的真空压力；Fσ——管道单位长度上，地面车辆轮压传递到管顶处的土压力；FCS——管壁失稳的临界压力；FS——管道单位长度上，地面堆积物传递到管顶处的土压力；Wc——管道单位长度上，管顶处的竖向土压力2.2.2 几何参数dn—管材外壁直径di—管材内壁直径en—管壁的计算厚度do—管材截面的计算直径等于fD—管道的最大竖向变位TO—管材截面的计算半径B—管道水平中心处的沟槽宽度或两侧回填土的总宽度HS—管顶至设计地面的覆土高度2.2.3 计算参量和系数g—重力加速度hf—管道水流沿程水头损失rs—土的重力密度rw—水的重力密度v—管道水的平均流速DL—管道变形滞后效应系数Ed—管侧土的综合变形模量Ee—管侧回填土的变形模量En—沟槽两侧原状土的变形模量Ep—管材的弹性模量fpt—管材的环向抗拉保证强度最小要求强度K—管壁环向抗拉设计安全系数Kf—管道的设计抗浮稳定安全系数Ks—管壁截面的设计稳定安全系数λ—管道水力摩阻系数σ—内压作用下管壁产生的环向拉应力ν—管材的泊桑比3 材料3.1 管材3.1.1 埋地给水用高强度聚氯乙烯（PVC-S）管材外径系列分为PPS系列和CIOD系列两种。
管材的公称压力（PN）、公称外径（dn）及公称壁厚（en），应符合表1、表2表3和表4中的规定表1 PPS系列管材公称压力等级和规格尺寸 单位：㎜公称外径dn管材S系列SDR系列和公称压力S16S12.5S10S8S6.3S5S4SDR33SDR26SDR21SDR17SDR13.6SDR11SDR9PN0.63PN0.8PN1.0PN1.25PN1.6PN2.0PN2.5公称壁厚en20—————2.02.325————2.02.32.832———2.02.42.93.640——2.02.43.03.74.550—2.02.43.03.74.65.6632.02.53.03.84.75.87.1752.32.93.64.55.66.98.4902.83.54.35.46.78.210.1注1： 公称壁厚（en）根据设计应力（σs）10MPa确定，最小壁厚不小于2.0㎜注2： 表中所列压力等级为20℃下许可操作压力表2 PPS系列管材公称压力等级和规格尺寸 单位：㎜公称外径dn管材S系列SDR系列和公称压力S20S16S12.5S10S8S6.3S5SDR41SDR33SDR26SDR21SDR17SDR13.6SDR11PN0.63PN0.8PN1.0PN1.25PN1.6PN2.0PN2.5公称壁厚en1102.73.44.25.36.68.110.01253.13.94.86.07.49.211.41403.54.35.46.78.310.312.71604.04.96.27.79.511.814.61804.45.56.98.610.713.316.42004.96.27.79.611.914.718.22255.56.98.610.813.416.6—2506.27.79.611.914.818.4—2806.98.610.713.416.620.6—3157.79.712.115.018.723.2—3558.710.913.616.921.126.1—4009.812.315.319.123.729.4—45011.013.817.221.526.733.1—50012.315.319.123.929.736.8—56013.717.221.426.7———63015.419.324.129.7———表2（续） 单位：㎜公称外径dn管材S系列SDR系列和公称压力S20S16S12.5S10S8S6.3S5SDR41SDR33SDR26SDR21SDR17SDR13.6SDR11PN0.63PN0.8PN1.0PN1.25PN1.6PN2.0PN2.5公称壁厚en71017.421.827.2————80019.624.530.6————90022.027.6—————100024.530.6—————120029.536.5—————注1： 公称壁厚（en）根据设计应力（σs）12.5MPa确定。
注2： 表中所列压力等级为20℃下许可操作压力表3 CIOD系列公称压力等级和规格尺寸 单位：㎜公称外径dn管材S系列SDR系列和公称压力S16S12.5S10SDR33SDR26SDR21PN0.63PN0.8PN1.0公称壁厚en56—2.22.7662.02.63.2772.43.03.7822.53.24.0983.03.84.7注1 公称壁厚（en）根据设计应力（σs）10MPa确定，最小壁厚不小于2.0㎜注2 表中所列压力等级为20℃下许可操作压力表4 CIOD系列公称压力等级和规格尺寸 单位：㎜公称外径dn管材S系列SDR系列和公称压力S20S16S12.5SDR41SDR33SDR26。
