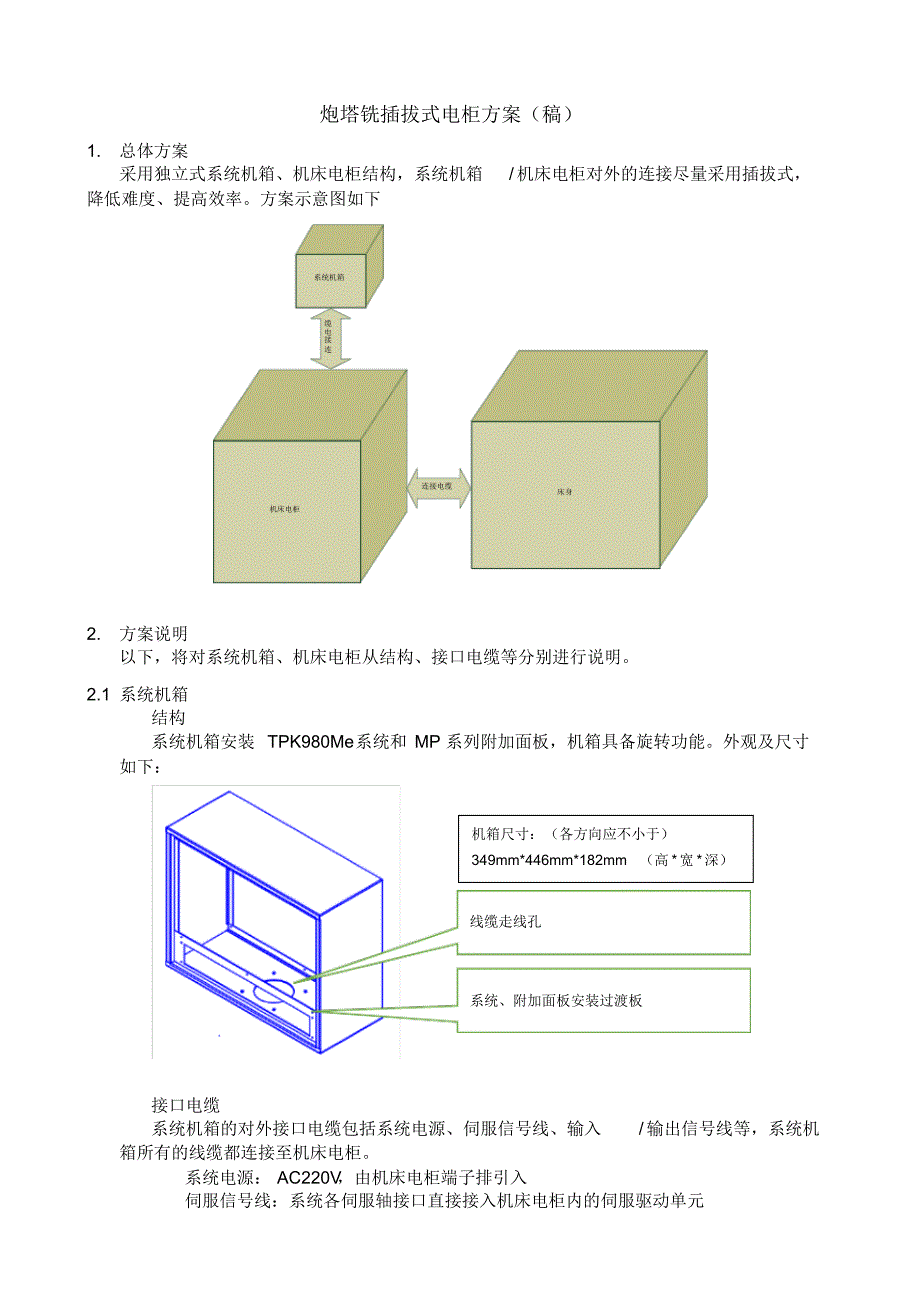

炮塔铣插拔式电柜方案（稿）1.总体方案 采用独立式系统机箱、机床电柜结构，系统机箱/机床电柜对外的连接尽量采用插拔式， 降低难度、提高效率方案示意图如下机床电柜系统机箱床身连接电缆连接电缆2.方案说明 以下，将对系统机箱、机床电柜从结构、接口电缆等分别进行说明2.1 系统机箱 结构 系统机箱安装 TPK980Me系统和 MP 系列附加面板，机箱具备旋转功能外观及尺寸 如下：接口电缆 系统机箱的对外接口电缆包括系统电源、伺服信号线、输入/输出信号线等，系统机 箱所有的线缆都连接至机床电柜 系统电源： AC220V ，由机床电柜端子排引入 伺服信号线：系统各伺服轴接口直接接入机床电柜内的伺服驱动单元机箱尺寸：（各方向应不小于）349mm*446mm*182mm（高 *宽 *深）线缆走线孔系统、附加面板安装过渡板输入/输出信号线：系统输入 /输出接口直接接入机床电柜内的信号端子排2.2 机床电柜 结构 机床电柜为门式结构，安装隔离变压器、电压开关，内部通过电器安装板安装伺服驱 动单元、接触器、继电器、端子排等同时，为保证电柜内工作温度不至于过高，电柜 应设计排气扇或散热装置外观及尺寸如下：接口电缆 机床电柜除了与系统机箱连接的电缆（详见2.1）外，还有与机床床身的连接电缆， 这部分电缆包括机床电源、电机电源线、电机编码线、主轴、润滑泵、冷却泵、机床照 明、输入、输出接口等。
电机电源线、电机编码线通过出线孔直接接入伺服电机，其它 电缆接口通过机床电柜转接插座接入 机床电源： AC380V ，由 4pin 航空针插座接入 主轴接口： 4pin 航空针插座 润滑泵接口： 2pin 航空针插座 冷却泵接口： 2pin 航空针插座 机床照明接口： 2pin 航空针插座 输入接口： DB15针座（各轴正、负向超程信号，各轴减速信号） 输出接口： DB15孔座（三色灯等）电器安装板（示意图）机箱尺寸：（各方向应不小于）？mm* ？mm* ？mm（高 *宽* 深）与系统机箱线缆走线孔排气扇电机电源线、电机编码线走线孔电源、信号转接插座伺服驱动单元伺服驱动单元伺服驱动单元断路器继电 器接触器基础器继电 器继电 器继电 器继电 器继电 器线 槽线 槽线 槽线 槽线 槽我公司可以提供全套的电气柜解决方案，所有接口最终根据客户需求进行定制，定制 个性化成套电气柜需要年采购量不小于150 台套（含数控系统） 具体电气柜尺寸及接口配置以双方协商的书面协议为准产品价格根据系统配置和电 气柜标准确定！ 盼复！ 林生 18820010658 电器安装板尺寸： （各方向应不小于）实际尺寸与选用的器件、材料有关。
TSD系列驱动单元尺寸：180mm*62mm*178mm（高 *宽* 深）。
