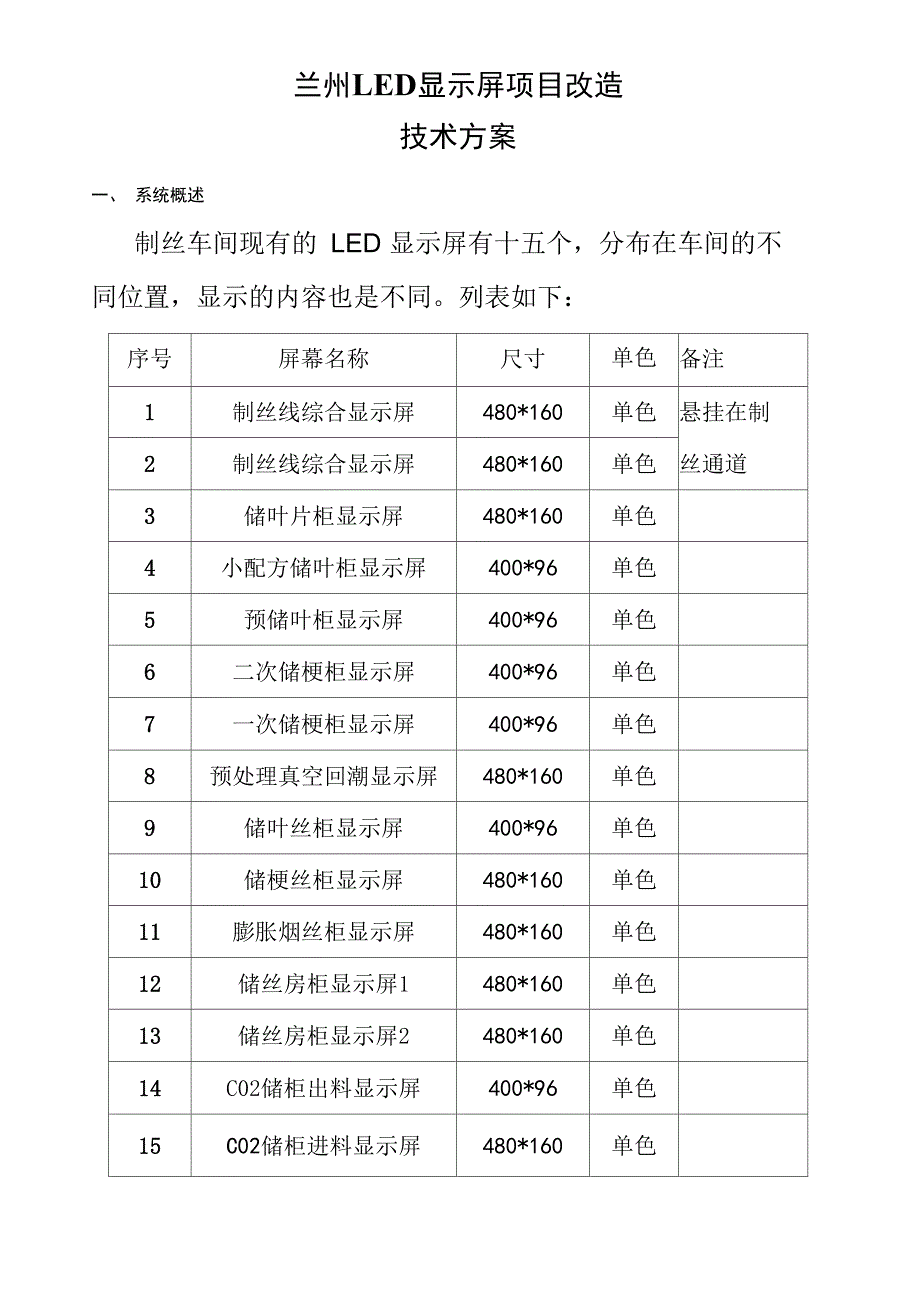

原显示屏与计算机通过串口联接起来，软件处理数据，排版后再 以串口发送到每个屏幕每个屏幕都预先设置了接收的地址，屏幕根 据地址接收相应数据二、 项目改造的必要性早期的LED技术发展没有现在这样先进，存在着许多不完善的方面:• LED芯片工艺的限制，发光效率不高；•封装材料的限制，LED发热导制使用寿命缩短；•功耗大，维修率高；•封装工艺的限制，发光点一般都是F5的，间距在10mm，显示的 图文画面比较粗糙；三、 项目方案设计1、 硬件设计根据贵厂对于项目要求，将14个LED屏幕当中的两个屏幕换成全彩屏，其余的屏幕换成单色屏，尺寸有所改变其明细如下：屏号屏幕名称尺寸色彩备注1制丝线综合显示屏3.93*2.21P6全彩悬挂在制 丝通道2制丝线综合显示屏3.93*2.21P6全彩3储叶片柜显示屏3.44*1.77少3.75单色4小配方储叶柜显示屏3.44*1.01少3.75单色5预储叶柜显示屏3.44*1.01e 3.75单色6二次储梗柜显示屏3.44*1.01e 3.75单色7一次储梗柜显示屏3.44*1.01e 3.75单色8预处理真空回潮显示屏3.44*1.77e 3.75单色9储叶丝柜显示屏3.44*1.01e 3.75单色10储梗丝柜显示屏3.44*1.77e 3.75单色11膨胀烟丝柜显示屏3.44*1.77e 3.75单色12储丝房柜显示屏13.44*1.77e 3.75单色13储丝房柜显示屏23.44*1.77e 3.75单色14CO2储柜出料显示屏3.44*1.01e 3.75单色注：以上尺寸为屏幕有效显示尺寸，单位为米⑴全彩屏参数如下：像素间距： 6mm点密： 27777点/m?像素构成： 1R1G1B 表贴三合一最佳视角：水平±120°，垂直视角±40°平均无故障寿命：＞ 50,000小时使用寿命：＞100，000小时环境温度：-35°C〜+85°C可视距离：5〜120m工作电压： 220V±10%⑵单色屏参数如下：像素管直径：3.75mm点间距：4.75mm像素管产地：台湾光磊发光点颜色：1红密度：44320点/m2最佳视距：5〜40m最佳视角：±85度环境温度：-35°C〜+85°C工作电压： 220V±10%近几年 LED 技术有了长足的发展，从芯片、封装工艺等基础上改 进，使得应用更加广泛，比如宇航、飞机、汽车、工业应用、通信、 消费类产品等，遍及应用的每一个角落。
其优点：2、发光效率高；3、光衰低，寿命长，功耗低；4、 集成化程度更高，一个管可以多个芯片；5、 像素点密度增大，画面更加清晰细腻；6、 控制芯片技术发展，显示内容更丰富；经过市场调研P6全彩屏和少3.75单色屏是以后室内LED显示屏发展的主流，为了便于以后的维护，项目设计采用这两款屏同时制丝车间的空间也比较大，对于操作人员从近距离和远距离观看屏幕，画面更加清晰，与原有显示屏相比效果更好，也能满足现场显示需要项目设计对其进行了升级，增加了一种颜色，画面层次更分明2、 硬件结构及通讯模式•硬件结构INTER• 通讯模式P6 全彩屏幕里面装有同步控制卡，是一个千兆网卡，用于与计 算机通讯，随时接收计算机发送过来的数据，与之同步屏幕控制软 件将要显示的内容，按照预定格式排版，发送出来，传输速度也快 通过网线传输数避免工业现场电磁干扰C3.75单色显示屏里面安装异步接收卡，通过串口 RS485通讯 协议与计算机通信，接收计算机传送的数据o RS485传输距离远，抗干扰能力强，传输速率高，适合工业现场应用3、 LED 屏幕安装方式为了不改变原有的使用习惯，继续延用原来安装方式和位置2、软件设计由于制丝车间使用 LED 显示屏监管制丝生产线，在每个部位安 装了显示屏，显示正在生产信息。
显示内容有设备名称、名牌、批次、 产量、班次信息所有的信息都由 ORACLE 数据库统一管理经过 与现场人员技术交流，除设备名称之外，其它信息均由生产部根据生 产计划下达操作过程都是通过局域网来完成制丝车间的中控室负责生产计划的接收，按照计划控制各个工艺 的管理，监管生产的整个过程这些工作都是通过服务器来完成服 务器里面存储着工艺控制的相关数据，所有的数据都是ORACLE管 理，不同的工艺段具有不同的数据， ORACLE 根据需要建立不同的 数据库ORACLE软件就是一个大型数据库管理软件LED显示屏 属于工业现场应用，不同于一般的商业应用，所以必须通过专用软件 对数据进行分析和提取软件设计分为以下几点：⑴ 数据的分析工艺段的信息内容要显示在每个 LED 屏幕上，有 14个屏幕,屏 幕 1#2#为综合显示屏，显示生产综合信息， 3#—14#显示屏显示工艺 段实际信息显示屏通过网口和 RS485 口与中控室主计算机物理连接中控 室主计算机有权访问服务器，可以打开 ORACLE 数据，分析里面的 数据，根据需要将数据提取出来，按照信息用途分类，发送到显示屏 ⑷数据排版数据提取出来，首先要归类。
按照工艺以及所属屏幕，预先设计一 个界面，把需要显示的数据填写上去后发送⑵屏幕参数设置LED 显示屏是由 LED 点阵列组成，屏幕大小决定屏幕的点数不 一样，所以就通过软件设置屏幕的有效尺寸设置字体、颜色、画面 格式⑶端口参数设置单色屏采用异步通讯模式，接收计算机发送来的数据，对通讯端 口参数设置单色屏有12 个，个自的显示内容也不相同，发送数据 时要加以区别，设置不同的地址以便区别 LED 显示屏预先分别设 置了地址，依照地址接收数据1#2#全彩屏采用千兆网卡，与计算机同步显示由于两个彩屏要 同时显示，IP地址必须设置才可以畅通无阻传输给1#2#显示屏 ⑸实现手动自动功能在正常生产过程中，显示数据主要以现场生产数据为主，数据自 动更新当需要致欢迎或者发通知，可以通过计算机年手动发布到 1#2#综合显示屏上，便于现场人员获得信息四、保证项目质量的具体措施(1) 对于产品和技术的选择，我们选择世界知名厂商的产品，这 保证了产品的质量及售后服务也能够得到保障，成熟先进的技术方案 本身就是系统质量的保证在方案的设计中产品的选型、系统结构的 选择等都加以详细考虑2) 通过严格的系统测试来保证系统的状态良好，减少系统的BUG，保证系统的建设质量。
在方案中，关于测试我们都有较为详尽 的描述，在具体的实施过程中，我们更是有一系列的测试计划、测试 实验、测试文档来保证项目的建设质量3) 公司与西安电子科技大学建立长期合作关系，软件由专业人 员开发设计，具有自主知识产权，便于以后软件升级及维护五、施工周期LED 显示屏组装成整体运到现场，进行安装安装位置保持不 变，安装方式不变由于一次安装 14 个屏幕，工作量比较大，考虑 到后半年生产任务比较大，所以计划5 天完成五、售后承诺产品安装调试结束以后，确保正常运行，一年以内出现故障，免费维护，24 小时以内到达现场。
