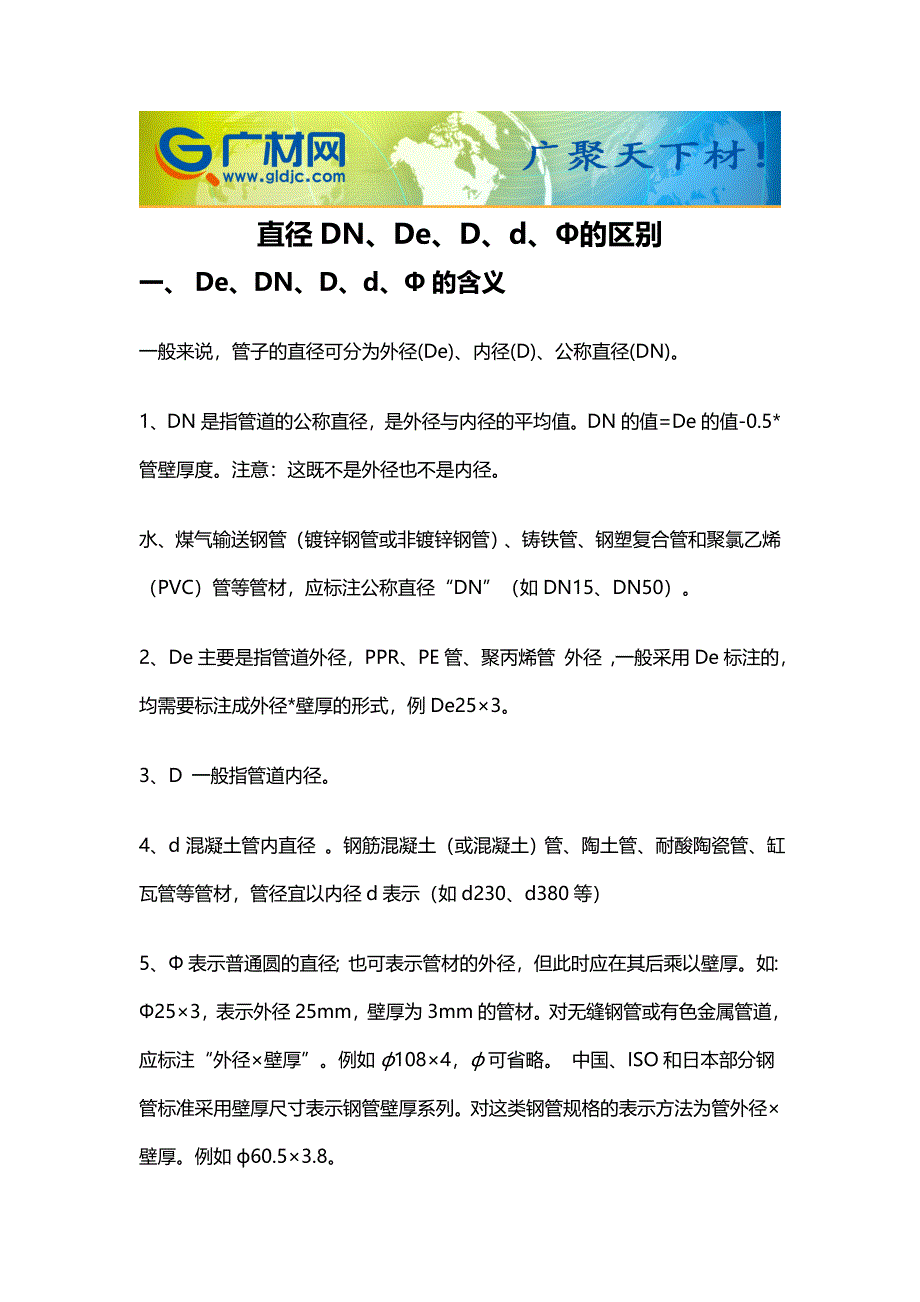

直径 DN、De、D、d、Φ 的区别一、 De、DN、D、d、Φ 的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)1、DN 是指管道的公称直径，是外径与内径的平均值DN 的值=De 的值-0.5*管壁厚度注意：这既不是外径也不是内径水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如 DN15、DN50）2、De 主要是指管道外径，PPR、PE 管、聚丙烯管 外径 ,一般采用 De 标注的，均需要标注成外径*壁厚的形式，例 De25×3 3、D 一般指管道内径4、d 混凝土管内直径 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径 d 表示（如 d230、d380 等）5、Φ 表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚如：Φ25×3，表示外径 25mm，壁厚为 3mm 的管材对无缝钢管或有色金属管道，应标注“外径×壁厚”例如ф108×4，ф可省略 中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列对这类钢管规格的表示方法为管外径×壁厚例如 ф60.5×3.8。
6、DN 为 Nominal diameter 意思是公称直径7、De 为 external diameter 意思是外径8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg 是国产货，有中国特色的国产货，现在都不用了二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如 De108×4、De159×4.5 等）； 对无缝钢管或有色金属管道，应标注“外径×壁厚”例如ф108×4，ф可省略3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径 d 表示（如 d230、d380 等）； 4 塑料管材，管径宜按产品标准的方法表示； 5 当设计均用公称直径 DN 表示管径时，应有公称直径 DN 与相应产品规格对照表三、De、DN、d、ф 的各自表示范围1、De--PPR、PE 管、聚丙烯管 外径2、DN--聚氯乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径3、d --混凝土管公称直径4、ф--无缝钢管或有色金属管道应标注“外径×壁厚”，如：ф108 X 4四、其它说明公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
为了使管子、管件连接尺寸统一，采用 DN 表示其公称直径（也称公称口径、公称通径)因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法1、以公制(mm)为基准，称 DN (metric unit) 2、以英制(inch)为基准，称 NB(inch unit) 3、DN (nominal diameter) 4、NB (nominal bore) 5、OD (outside diameter) 6、【例】 镀锌钢管 DN50，sch 20 镀锌钢管 NB2”，sch 20 注：管子表号(Sch．)并不是壁厚，是壁厚系列实际的壁厚，同一管径，在不同的管子表号中其厚度各异1938 年美国国家怔准协会 ANSIB36.10(焊接和无缝钢管)标准所规定：管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以 1000，并经圆整后的数值ISO 公制标示 ( ISO metric dimension size )以 Da 表示 PVC 管，ABS 管之管外径 以 De 表示 PP 管，PE 管之管外径 例如：外径 63mm 的塑料管之公制标示 ( mm dimension size ) 为：Da63 ，是针对 PVC 管，ABS 管而言的。
新型材料和塑料管用 de，注意是小写的哦Dn 主要用在铸铁管、镀锌钢管和钢塑复合管上另外 Dn100 等同于de110，Dn150 等同于 de160 的管径本文由广材网整理编辑！）。
