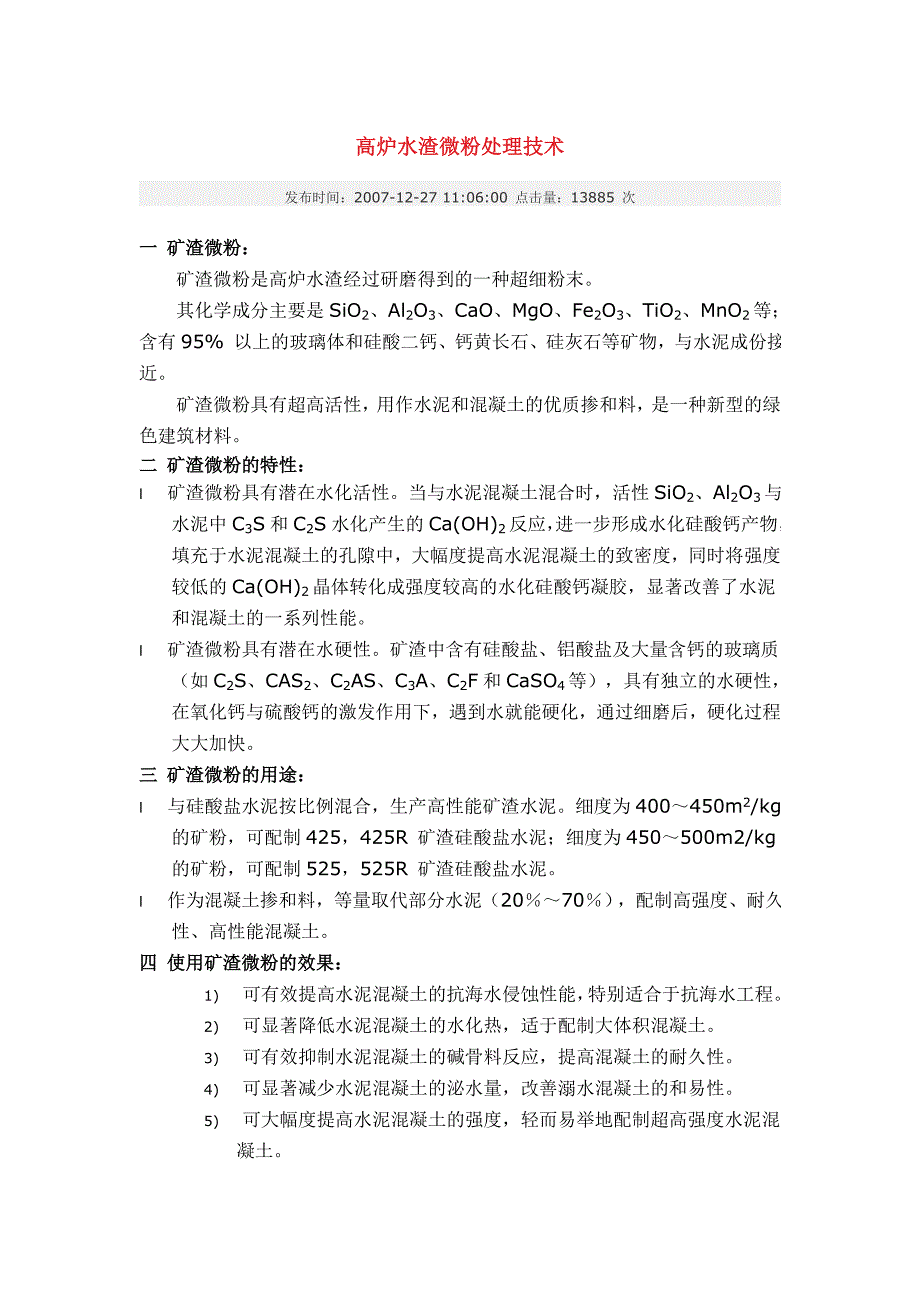

高炉水渣微粉处理技术发布时间：2007-12-27 11:06:00 点击量：13885 次一 矿渣微粉： 矿渣微粉是高炉水渣经过研磨得到的一种超细粉末其化学成分主要是 SiO2、 Al2O3、CaO、MgO 、Fe 2O3、TiO 2、MnO 2 等；含有 95% 以上的玻璃体和硅酸二钙、钙黄长石、硅灰石等矿物，与水泥成份接近矿渣微粉具有超高活性，用作水泥和混凝土的优质掺和料，是一种新型的绿色建筑材料二 矿渣微粉的特性：l 矿渣微粉具有潜在水化活性当与水泥混凝土混合时，活性 SiO2、Al 2O3与水泥中 C3S 和 C2S 水化产生的 Ca(OH)2 反应，进一步形成水化硅酸钙产物，填充于水泥混凝土的孔隙中，大幅度提高水泥混凝土的致密度，同时将强度较低的 Ca(OH)2 晶体转化成强度较高的水化硅酸钙凝胶，显著改善了水泥和混凝土的一系列性能l 矿渣微粉具有潜在水硬性矿渣中含有硅酸盐、铝酸盐及大量含钙的玻璃质（如 C2S、CAS 2、C 2AS、C 3A、C 2F 和 CaSO4 等），具有独立的水硬性，在氧化钙与硫酸钙的激发作用下，遇到水就能硬化，通过细磨后，硬化过程大大加快。
三 矿渣微粉的用途：l 与硅酸盐水泥按比例混合，生产高性能矿渣水泥细度为400～450m 2/kg 的矿粉，可配制 425，425R 矿渣硅酸盐水泥；细度为450～500m2/kg 的矿粉，可配制 525，525R 矿渣硅酸盐水泥l 作为混凝土掺和料，等量取代部分水泥（20％～70％），配制高强度、耐久性、高性能混凝土四 使用矿渣微粉的效果：1) 可有效提高水泥混凝土的抗海水侵蚀性能，特别适合于抗海水工程2) 可显著降低水泥混凝土的水化热，适于配制大体积混凝土3) 可有效抑制水泥混凝土的碱骨料反应，提高混凝土的耐久性4) 可显著减少水泥混凝土的泌水量，改善溺水混凝土的和易性5) 可大幅度提高水泥混凝土的强度，轻而易举地配制超高强度水泥混凝土6) 可显著增加水泥混凝土的致密度，改善水泥混凝土的抗渗性7) 用于普通水泥混凝土可节省水泥用量，降低混凝土成本五 矿渣微粉的标准：GB/T 18046-2000 用于水泥和混凝土中的粒化高炉矿渣粉级 别项 目S105 S95 S75密度（g/cm 2）比表面积（m 2/kg）不小于不小于2.8350活性指数（％）不小于流动度比（％）7d28d不小于9510585759590551）7595含水量（%）三氧化硫含量（%）氯离子 2） 含量（％）烧失量 2） （％）不大于不大于不大于不大于1.04.00.023.0注：1）可根据用户要求协商提高。
2）选择性指标当用户有要求时，供货方应提供矿渣粉的氯离子含量和烧失量数据根据市场调查结果，市场对矿渣粉的质量需求以 S95 为主，国内外同类矿渣粉厂 S95 级矿渣粉的比表面积大都控制在 4000cｍ2/g～4500cｍ2/g 之间六 矿渣的标准：GB203-1994 用于水泥和混凝土中的粒化高炉矿渣等 级指 标 合格品 优等品质量系数 （1） 不小于1.20 1.60二氧化钛 (TiO2)含量 ％，不大于 10.0 2.0氧化亚锰(MnO)含量 ％，不大于4.015.0（ 2）2.0氟化物含量( 以 F 计) ％，不大于 2.0 2.0硫化物含量(以 S 计) ％，不大于 3.0 2.0松散容重,kg/L,不大于 1.20 1.00最大粒度,mm, 不大于 100 50大于 10mm 颗粒含量(以重量计),%,不大于 8 3注:1)CaO 、MgO、Al 2O3、SiO 2、MnO、TiO 2 均为重量百分数 2)冶炼锰铁时所得的矿渣。
