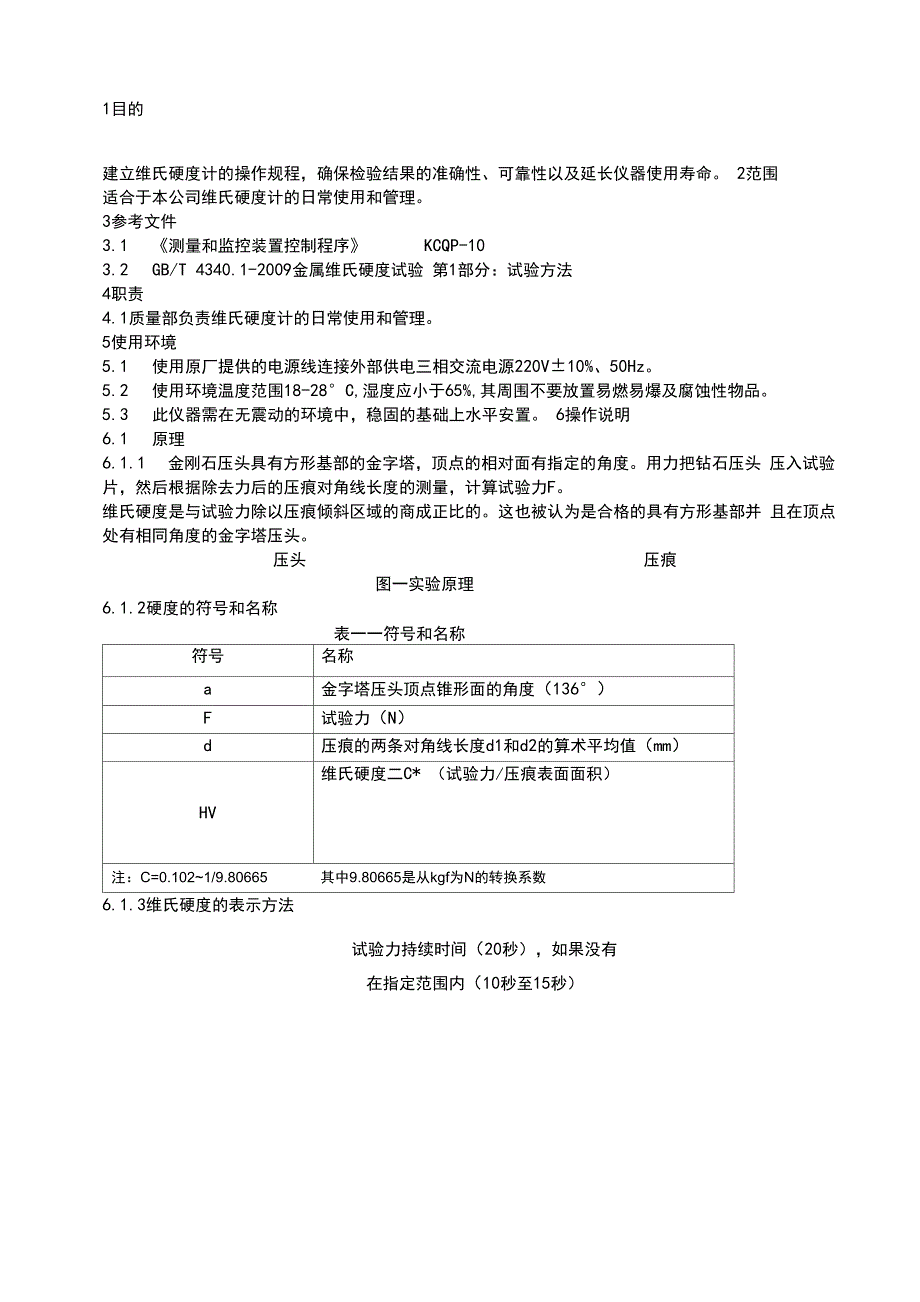

1目的建立维氏硬度计的操作规程，确保检验结果的准确性、可靠性以及延长仪器使用寿命 2范围适合于本公司维氏硬度计的日常使用和管理3参考文件3.1 《测量和监控装置控制程序》 KCQP-103.2 GB/T 4340.1-2009金属维氏硬度试验 第1部分：试验方法4职责4.1质量部负责维氏硬度计的日常使用和管理5使用环境5.1 使用原厂提供的电源线连接外部供电三相交流电源220V±10%、50Hz5.2 使用环境温度范围18-28°C,湿度应小于65%,其周围不要放置易燃易爆及腐蚀性物品5.3 此仪器需在无震动的环境中，稳固的基础上水平安置 6操作说明6.1 原理6.1.1 金刚石压头具有方形基部的金字塔，顶点的相对面有指定的角度用力把钻石压头 压入试验片，然后根据除去力后的压痕对角线长度的测量，计算试验力F维氏硬度是与试验力除以压痕倾斜区域的商成正比的这也被认为是合格的具有方形基部并 且在顶点处有相同角度的金字塔压头压头 压痕图一实验原理6.1.2硬度的符号和名称表一一符号和名称符号名称a金字塔压头顶点锥形面的角度（136°）F试验力（N）d压痕的两条对角线长度d1和d2的算术平均值（mm）HV维氏硬度二C* （试验力/压痕表面面积）注：C=0.102~1/9.80665 其中9.80665是从kgf为N的转换系数6.1.3维氏硬度的表示方法试验力持续时间（20秒），如果没有在指定范围内（10秒至15秒） 与应用试验力相近似的kgf值(见表二)硬度种类 维氏硬度值6.1.4维氏硬度试验力表二试验力维氏硬度试验低拉力维氏硬度试验维氏硬度显微试验维氏硬度标准试验力F (N)维氏硬度标准试验力F (N)维氏硬度标准试验力F (N)HV549.03HV0.21.961HV0.010.908 07HV1098.07HV0.32.942HV0.0150.147 1HV20196.1HV0.54.903HV0.020.196 1HV30294.2HV19.807HV0.0250.245 2HV50490.3HV219.61HV0.030.294 2HV100980.7HV329.42HV0.050.490 3HV0.10.980 7注：额定试验力大于980.7N可能被应用。
试验片应有刚性支撑这个支撑表面应该干净，无外来杂质(刮鳞，油脂，污垢等)试验 片稳稳地固定在支撑上是非常重要的，所以一点位移在实验中都不能发生使压头接触试验片表面，使用实验力垂直的压入，没有震动和摆动，直到试验力达到规定值 从开始使用力到力达到额定值不要少于2s也不要大于8s对于维氏硬度显微实验和低拉力 维氏硬度实验，时间最长不要超过10s压头的攻进速度不要超过0.2mm/s对于维氏硬度显微实验来说，压头接触试验片的速度最好在15^m/s到70^m/s之间万一 要求实验设备有恰当的条件，应该满足10s到15s之间，除非具有独立时间要求的材料进行试验才可以不在这个范围内6.2维氏硬度计的使用6.2.1 插上电源，打开电源开关，这时在操作面板上可以修改数据比如硬度标尺选择、硬度换算选择，保荷时间选择、灯光亮暗选择，按按键可达到要求6.2.2 转动变换手轮使试验力符合选择要求，变换手轮上的力值和屏幕上显示的一致旋 动变换手轮时，应小心缓慢地进行在旋转到最大5.0kgf(49N)时，转动位置已经到底，不 能继续朝前旋转，应反向转动；转到最小力值0.3kgf(2.94N)时也应反向转动6.2.3 10S是最常用的试验力保持时间，也可根据需要按键保荷+或保荷-，每按一次变化1 秒，“+”为加，“-”为减。
6.2.4 如视场光源太暗或太亮，可按键亮度+或亮度-6.2.5 将标准试块或试件放在试验台上，转动旋轮使试台上升，当试件离压头下端0.5mm〜 1mm时，转动转盘把10X物镜转到前方位置，此时光路系统总放大倍率为200X，靠近目镜观 察在目镜的视场内出现明亮光斑，说明聚焦面即将到来，此时应缓慢微量上升试台，直至 目镜中观察到时试样表面清晰成像，这时聚焦过程完成由于标准试块表面非常光洁，对初 学者来说要寻找到试件表面是有点因难，则你可以把试件翻过来（把粗糙面朝上），待寻找 到试样表面后再翻回到测试面警告：当测试不规则的试件时，操作时要小心、防止压头碰击试件而损坏压头6.2.6 将压头转至前方位置，要感觉到转盘已被定位，转动时应小心缓慢地进行，防止过 快产生冲击，此时压头顶端与聚焦好的试样平面的距离约为0.3mm〜0.45mm6.2.7 按“启动”健，此时施加试验力（电机启动），同时屏幕上出现LOAD表示加试力； DWELL表示保持试验力，“10、9、8……0”秒倒计时；UNLOAD表示卸除试验力；当电机工作 结束，屏幕上出现d1:0等待测量警告：电机在启动工作时切不可转动压头、移动试件或转动转塔，否则会损坏仪器。
6.2.8 必须听到嘀的一声，加载结束，才可将20X物镜转至前方，这时就可在目镜中测量 压痕对角线长度，如果压痕不太清楚，可缓慢上升或下降试台，使之清晰；如果目镜内的两 刻线较模糊时，可调节目镜上的眼罩，把两根刻线调到最清楚，这以每个人的视力所定6.2.9测量压痕对角线方法如下： d-压痕对角线长度（um）d=n X l n-目镜右鼓轮的格数（1圈50格）I-右鼓轮每格最小分度值（0.5um）在测量压痕对角线时，先转动目镜左鼓轮，这时两刻线同时移动，先用左边刻线对准左边压 痕的顶点；然后转动右鼓轮，使另一条刻线对准右边的顶点（图二）图二压痕测量 例：在5.0kgf试验力下测量压痕的对角线长度；测得 n = 282 格，d=282*0.5um=141um将141按数字键输入，在屏幕上出现d1:141，按按确认键； 屏幕上出现d2：0将目镜转90度测量另一条压痕的对角线：测得 n = 284 格，d=284*0.5um=142um将142按数字键输入，出现d2：142，按确认健，就可在屏幕上出现维氏硬度值X HV5，即此 次试验结果如果要对压痕重新测量一次，则再按确认键，屏幕上又出现d1:0，此时重新测 量即可。
如数字按错，则按清零键，再重新按数字键7 注意事项7.1在使用本仪器前应仔细使用说明书，详细了解仪器操作步骤及使用注意事项，避免由 于使用不当而造成仪器损坏或发生人身安全事故7.2 仪器电器元件、开关、插座安装位置严禁自行拆装，如果擅自拆装将可能出错而引发 事故7.3 本仪器试验力正在加载或试验力未卸除的情况下，严禁转动压头，否则会造成仪器损 坏只能等试验力卸聚合物事指示灯暗，才能转动压头7.4 仪器在测量状态下，请不要施加试验力，如不小心按启动键，这时不能转动压头，只 有等待试验力施加完毕后，才能转动压头7.5 金刚石压头7.5.1压头和压头轴是仪器非常重要的部份，因此在操作时要十分小心不能触及压头 7.5.2为了保证测试精度，压头应保证清洁，当沾上了油污或灰尘是可用脱脂绵沾上酒精 或已醚，在压头顶尖处小心轻擦干净7.6目镜7.6.1由于各人的视差，观察目镜视场内的刻线可能模糊，因此观察者换人时，应先微量 转动目镜上的眼罩，使观察到视场内的刻线清晰7.6.2目镜插在目镜管内，要注意目镜应插到，不能留有间隙，否则会影响到测量的准确 度，当测量压痕对角线时，须测量其顶点，然后转90度再测量另一对顶点。
7.6.3目镜的零位在厂时已调好，如长期使用可能会有微量误差，因此应定期校准零位， 如出现词不达意左时应进行调整，调整方法：先对准目镜内的两刻线（两刻线无限接近，处 于有无光隙的临界状态），稍微松开右鼓轮上的三个止紧螺钉，将右鼓轮的零位也对好，则 目镜内的零位与右鼓轮的零位同时对好（图三）图三。
