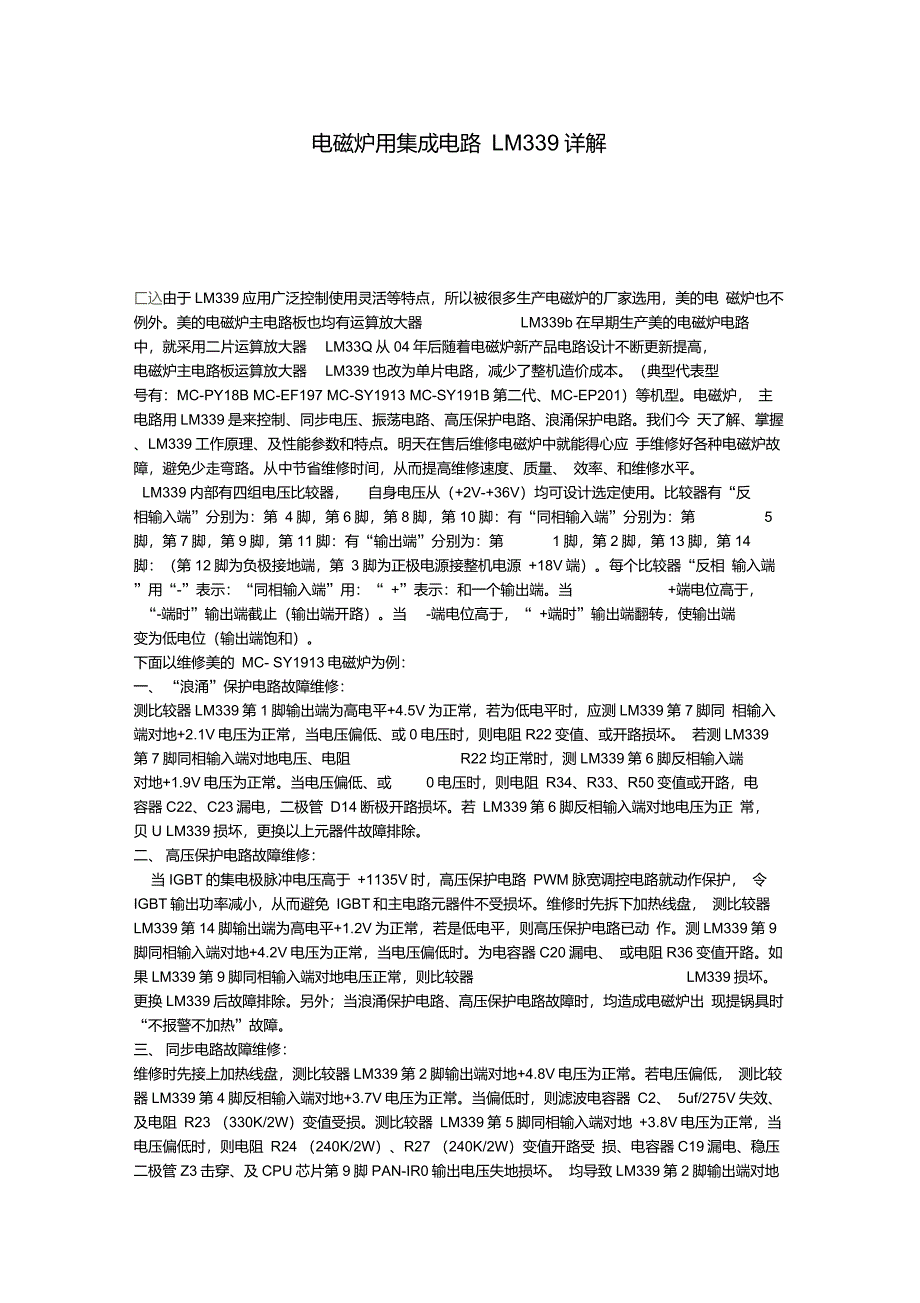

电磁炉用集成电路 LM339详解匚込由于LM339应用广泛控制使用灵活等特点，所以被很多生产电磁炉的厂家选用，美的电 磁炉也不例外美的电磁炉主电路板也均有运算放大器 LM339b在早期生产美的电磁炉电路中，就采用二片运算放大器 LM33Q从04年后随着电磁炉新产品电路设计不断更新提高，电磁炉主电路板运算放大器 LM339也改为单片电路，减少了整机造价成本典型代表型号有：MC-PY18B MC-EF197 MC-SY1913 MC-SY191B第二代、MC-EP201）等机型电磁炉， 主电路用LM339是来控制、同步电压、振荡电路、高压保护电路、浪涌保护电路我们今 天了解、掌握、LM339工作原理、及性能参数和特点明天在售后维修电磁炉中就能得心应 手维修好各种电磁炉故障，避免少走弯路从中节省维修时间，从而提高维修速度、质量、 效率、和维修水平LM339内部有四组电压比较器， 自身电压从（+2V-+36V）均可设计选定使用比较器有“反相输入端”分别为：第 4脚，第6脚，第8脚，第10脚：有“同相输入端”分别为：第 5脚，第7脚，第9脚，第11脚：有“输出端”分别为：第 1脚，第2脚，第13脚，第14脚：（第12脚为负极接地端，第 3脚为正极电源接整机电源 +18V端）。
每个比较器“反相 输入端”用“-”表示：“同相输入端”用：“ +”表示：和一个输出端当 +端电位高于，“-端时”输出端截止（输出端开路）当 -端电位高于，“ +端时”输出端翻转，使输出端变为低电位（输出端饱和）下面以维修美的 MC- SY1913电磁炉为例：一、 “浪涌”保护电路故障维修：测比较器LM339第1脚输出端为高电平+4.5V为正常，若为低电平时，应测LM339第7脚同 相输入端对地+2.1V电压为正常，当电压偏低、或0电压时，则电阻R22变值、或开路损坏 若测LM339第7脚同相输入端对地电压、电阻 R22均正常时，测LM339第6脚反相输入端对地+1.9V电压为正常当电压偏低、或 0电压时，则电阻 R34、R33、R50变值或开路，电容器C22、C23漏电，二极管 D14断极开路损坏若 LM339第6脚反相输入端对地电压为正 常，贝U LM339损坏，更换以上元器件故障排除二、 高压保护电路故障维修：当IGBT的集电极脉冲电压高于 +1135V时，高压保护电路 PWM脉宽调控电路就动作保护， 令IGBT输出功率减小，从而避免 IGBT和主电路元器件不受损坏维修时先拆下加热线盘， 测比较器LM339第14脚输出端为高电平+1.2V为正常，若是低电平，则高压保护电路已动 作。
测LM339第9脚同相输入端对地+4.2V电压为正常，当电压偏低时为电容器C20漏电、 或电阻R36变值开路如果LM339第9脚同相输入端对地电压正常，则比较器 LM339损坏更换LM339后故障排除另外；当浪涌保护电路、高压保护电路故障时，均造成电磁炉出 现提锅具时“不报警不加热”故障三、 同步电路故障维修：维修时先接上加热线盘，测比较器LM339第2脚输出端对地+4.8V电压为正常若电压偏低， 测比较器LM339第4脚反相输入端对地+3.7V电压为正常当偏低时，则滤波电容器 C2、 5uf/275V失效、及电阻 R23 （330K/2W）变值受损测比较器 LM339第5脚同相输入端对地 +3.8V电压为正常，当电压偏低时，则电阻 R24 （240K/2W）、R27 （240K/2W）变值开路受 损、电容器C19漏电、稳压二极管Z3击穿、及CPU芯片第9脚PAN-IR0输出电压失地损坏 均导致LM339第2脚输出端对地电压偏低，更换损坏元器件故障排除四、驱动放大电路故障维修：测驱动放大部分三极管 Q9集电极对地+18V电压为正常，测比较器 LM339第10脚反相输 入端对地+4.6V电压为正常。
当电压偏低时，则电阻 R31变值测比较器 LM339第11脚同 相输入端对地+0.4V电压为正常，当电压偏低时，则电容器 C15漏电测比较器 LM339第 13脚输出端对地+0.02V电压为正常，当电压偏低时，则电容器 C101漏电、或三极管 Q8 基极 B 与发射极 E 击穿受损，更换损坏元器件后故障排除 .另外：当二极管 D17、D19三极管Q8参数失效，电容器 C25漏电、同步电压比较电路、 驱动放大电路受损时，均造成电磁炉出现“报警不加热”故障该方法适用于：美的电磁 炉主电路板采用单片 LM339电路时维修参考，用 500型“三用表”测试为准故障实例一一台美的售后送修 MC-SY1913电磁炉，上电开机后出现“报警不加热”故障： 用500型“三 用表”直流电压档 X500V、X50V X10V分别测，整机+305V、+18V、+5V对地电压均正常测比较器LM339第4脚反相输入端对地电压偏低（正常为 +3.7V ），经检查发现电阻 R23（330K/2W）变值当比较器 LM339第5脚同相输入端对地电压，高于第 4脚反相输入端对地电压时，输出端第 2脚截止更换电阻 R23后整机恢复正常。
G! q! y6 ~） m故障实例二 一台美的售后送修 MC-SY1913电磁炉，上电后出现“报警不加热”故障：测 LM339第8脚反相输入端对地电压偏低， （正常为+1.2V）经检查后发现电容器 C19漏电当比较器LM339第 9脚同相输入端对地电压，高于第 8脚反相输入端对地电压时，输出端第 14脚截止更 换电容器C19后整机恢复正常故障实例三一台美的售后送修 MC-SY1913电磁炉，上电开机后，提锅具时出现“不报警不加热”故障：（该机已换过 LM339但未修好）用 500型“三用表”直流电压档 X500V、X50V X10V 分别测，整机+305V、+18V、+5V对地电压均正常经检查后发现比较器 LM339第11脚同相 输入端线路与电路板开路，重新焊接后整机恢复正常因该机故障为 LM339损坏，当拆下LM339时把第11脚与主电路线路搞断导致出现“人为故障”）故障实例四一台美的售后送修 MC-SY1913电磁炉，上电开机后出现不报警不加热：用 500型“三用表”直流电压档 X500V、X50V X10V分别测，整机+305V、+18V、+5V对地电压均正常，经 检测比较器LM339第11脚同相输入端对地为 0电压（正常为+4.5V ），用“三用表”电阻 档X10KQ，经查为电容器 C15漏电，更换电容器 C15后整机恢复正常。
故障实例五一台美的售后送修 MC-SY1913电磁炉，上电开机后提锅具时出现“不报警不加热”故障：用500型“三用表”直流电压档 X500V、X50V X10V分别测，整机+305V、+18V、+5V对地 电压均正常测比较器LM339第2脚输出端对地为 0电压，（正常为+4.8V）测比较器LM339 第5脚同相输入端对地电压偏低（正常为 +3.8V ）用“三用表”电阻档 X10KQ，经检查发现电阻R27（ 240K/2W）变值，导致比较器LM339第5脚同相输入端对地电压偏低， 使LM339翻转输出端第2脚由高电平变为低电平更换电阻 R27后整机恢复正常故障实例六一台美的售后送修 MC-SY1913电磁炉，上电开机后出现“报警不加热”故障： 用500型“三 用表”直流电压档 X500V、X50V X10V分别测，整机+305V、+18V、+5V对地电压均正常 用“三用表”电阻档 X100Q ,经查为二极管 D17开路，导致CPU第 2脚（IGBTEN控制IGBT 开关电路失控，更换二极管 D17（IN4148 ）后整机恢复正常故障实例七 :一台美的售后送修 MC-SY1913电磁炉，上电开机后提锅时出现“不报警不加热”故障：用500型“三用表”直流电压档 X500V、X50V X10V分别测，整机+305V、+18V、+5V对地电压均正常。
用“三用表”电阻档 X100Q，经检查为驱动放大电路三极管 Q9（ NPN8050失效，导致驱动放大失常，更换三极管 Q9后整机恢复正常。
