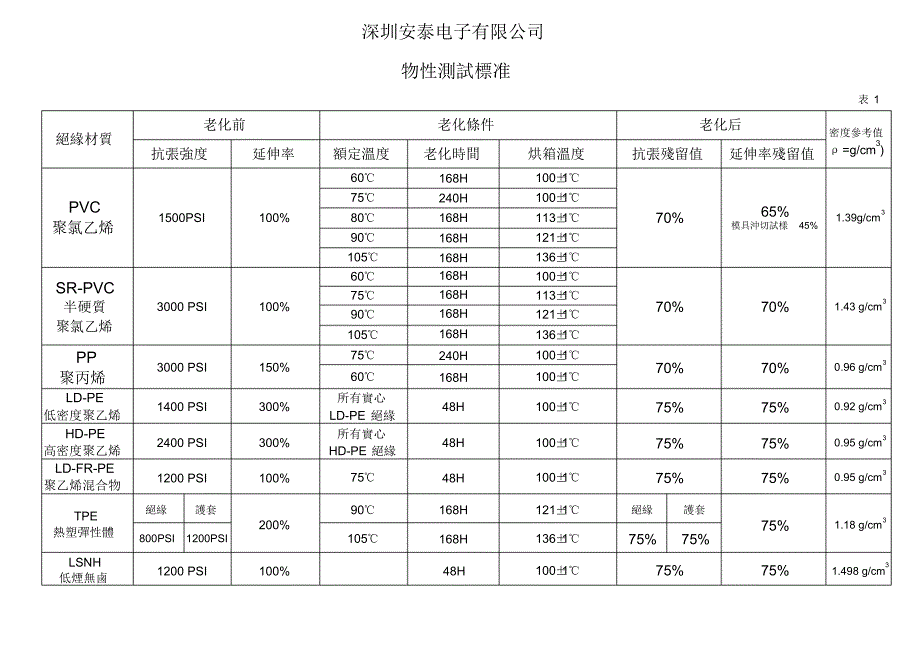

深圳安泰电子有限公司物性測試標准表 1 絕緣材質老化前老化條件老化后密度參考值 ρ=g/cm3) 抗張強度延伸率額定溫度老化時間烘箱溫度抗張殘留值延伸率殘留值PVC 聚氯乙烯1500PSI 100% 60℃168H 100± 1℃70% 65% 模具沖切試樣45% 1.39g/cm375℃240H 100± 1℃80℃168H 113± 1℃90℃168H 121± 1℃105℃168H 136± 1℃SR-PVC 半硬質 聚氯乙烯3000 PSI 100% 60℃168H 100± 1℃70% 70% 1.43 g/cm375℃168H 113± 1℃90℃168H 121± 1℃105℃168H 136± 1℃PP 聚丙烯3000 PSI 150% 75℃240H 100± 1℃ 70% 70% 0.96 g/cm3 60℃168H 100± 1℃LD-PE 低密度聚乙烯1400 PSI 300% 所有實心 LD-PE 絕緣48H 100± 1℃75% 75% 0.92 g/cm3HD-PE 高密度聚乙烯2400 PSI 300% 所有實心 HD-PE 絕緣48H 100± 1℃75% 75% 0.95 g/cm3LD-FR-PE 聚乙烯混合物1200 PSI 100% 75℃48H 100± 1℃75% 75% 0.95 g/cm3TPE 熱塑彈性體絕緣護套 200% 90℃168H 121± 1℃絕緣護套 75% 1.18 g/cm3800PSI 1200PSI 105℃168H 136± 1℃75% 75% LSNH 低煙無鹵1200 PSI 100% 48H 100± 1℃75% 75% 1.498 g/cm3深圳安泰电子有限公司物性測試標准續表絕緣材質老化前老化條件老化后備注 (密度ρ =g/cm3) 抗張強度延伸率額定溫度老化時間烘箱溫度抗張殘留值延伸率殘留值XL-PE 交聯聚乙烯 XL-PVC 交聯聚氯乙烯1500 PSI 150% 80℃168H 113± 1℃70% 70% ---- 90℃168H 121± 1℃70% 45% --- 105℃168H 136± 1℃70% 45% --- FEP 四氟乙烯 +六氟乙烯2500PSI 200% 200℃168H 232± 1℃75% 75% --- CL2 2500PSI 100% 75℃168H 113± 1℃85% 65% 注* 1.此標准依 UL758 / UL1581 2.單位： PSI單位： lb/in2 換算關系：1500 PSI=10.3MN/m2=1034N/cm2=1.05KG/mm2= 10.2MPa1PSI=0.0007KG/mm21KG/mm2=1428.57 14PSI审核：制订：。
