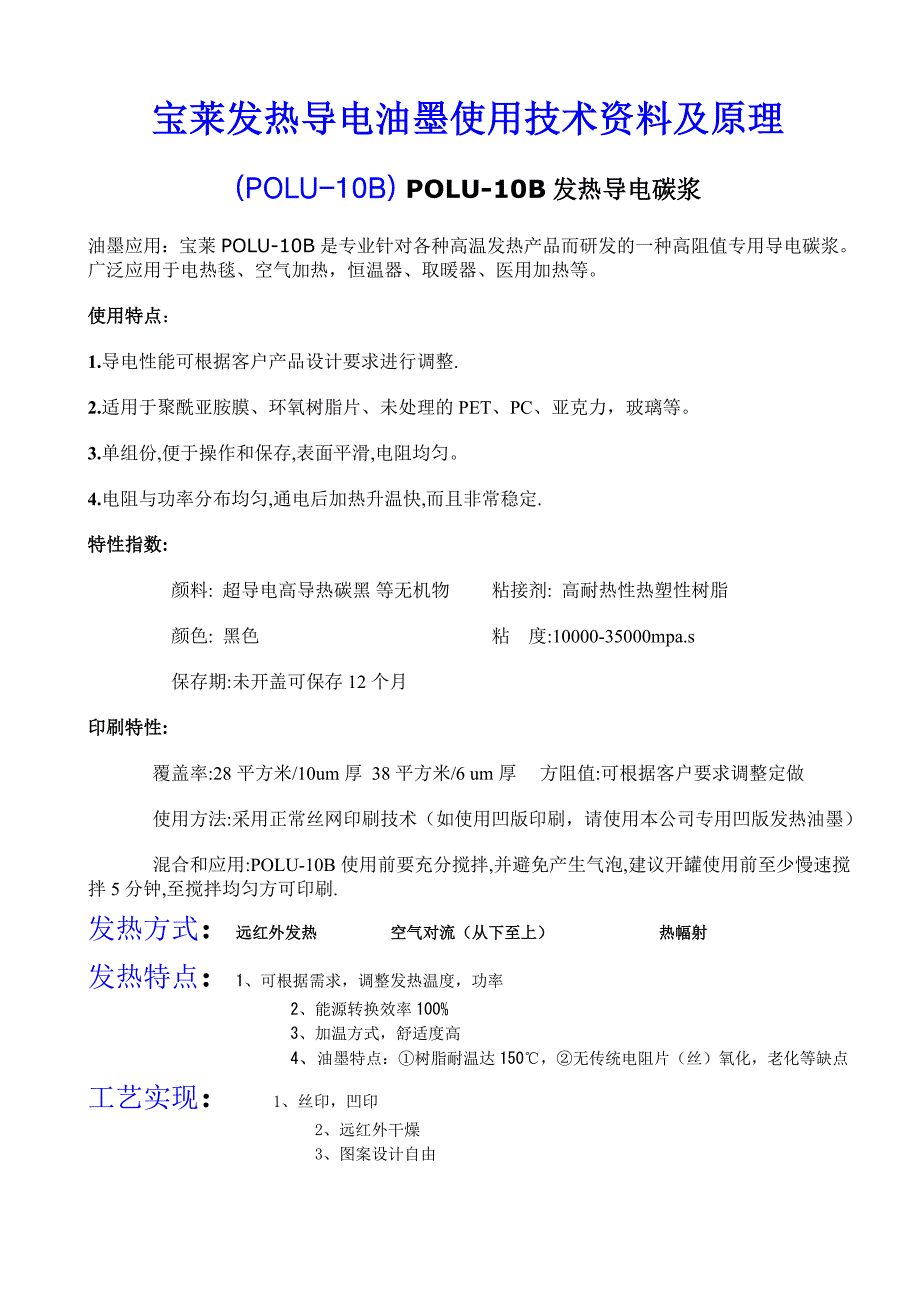

宝莱发热导电油墨使用技术资料及原理(POLU-10B) POLU-10B 发热导电碳浆油墨应用：宝莱 POLU-10B 是专业针对各种高温发热产品而研发的一种高阻值专用导电碳浆广泛应用于电热毯、空气加热，恒温器、取暖器、医用加热等使用特点：1.导电性能可根据客户产品设计要求进行调整.2.适用于聚酰亚胺膜、环氧树脂片、未处理的 PET、PC 、亚克力，玻璃等3.单组份,便于操作和保存,表面平滑,电阻均匀4.电阻与功率分布均匀,通电后加热升温快,而且非常稳定.特性指数: 颜料: 超导电高导热碳黑 等无机物 粘接剂: 高耐热性热塑性树脂颜色: 黑色 粘 度:10000-35000mpa.s保存期:未开盖可保存 12 个月印刷特性:覆盖率:28 平方米/10um 厚 38 平方米/6 um 厚 方阻值 :可根据客户要求调整定做使用方法:采用正常丝网印刷技术（如使用凹版印刷，请使用本公司专用凹版发热油墨）混合和应用:POLU-10B 使用前要充分搅拌 ,并避免产生气泡,建议开罐使用前至少慢速搅拌 5 分钟,至搅拌均匀方可印刷.发热方式：远红外发热 空气对流（从下至上） 热幅射发热特点：1、可根据需求，调整发热温度，功率2、能源转换效率 100%3、加温方式，舒适度高4、油墨特点：①树脂耐温达 150℃，②无传统电阻片（丝）氧化，老化等缺点工艺实现： 1、丝印，凹印2、远红外干燥 3、图案设计自由远红外发热膜工艺图：→ → → → →发热膜技术控制要点：1、 印刷均匀度，油墨均匀度，发热线条分布此三点决定发热面的温度分布均匀度2、 温电发热时功率变化：A 硬特性③硬特性发热油墨实现在：通电前冷态与通电时发热温度达到 50℃—80℃时，发热线等电阻基本不变（变化幅度 ≤5%B、PTC 特性发热油墨表现在：通电前冷态与通电时发热温度达到 50 度 C－80℃时发热线条电阻变化幅度特别大（变化幅度≥60%）C、因为此电热膜常在北方使用，那么，在冷冻态时，必须控制其在冷冻态的起始电阻变化幅度≤10%附表如下：型号 POLU-81222A POLU-100914B: POLU-100914C 4:1常温 1.22 3.340通电后 1.27 3.330冷却后 1.23 3.336电压（V） 230.6V 228.98功率（W） 39.5W 15.25发热温度 30－50℃ 53.2℃通电时电阻 1.35 3.439常温电阻与通电时电阻 10.7% 0.01常温与通电后 4.1% 0.3%常温与冷却后 提高 0.8% 0.12%PET 印刷发热油墨 覆膜 接外线 增加外温控制 增加保护外套型号 POLU-81222A POLU-100914B: POLU-100914C 4:1通电前冰箱里零下18℃3.4K 3.34电压（V） 235.7V 228.7功率（W） 16.4W 15.88发热温度 3－6℃ 8.8℃通电时电阻 3.39 3.305常温与通电时 6% 1%常温与通电后 6% -0.6%常温与冷却 10 分 0.3% 0.3%。
