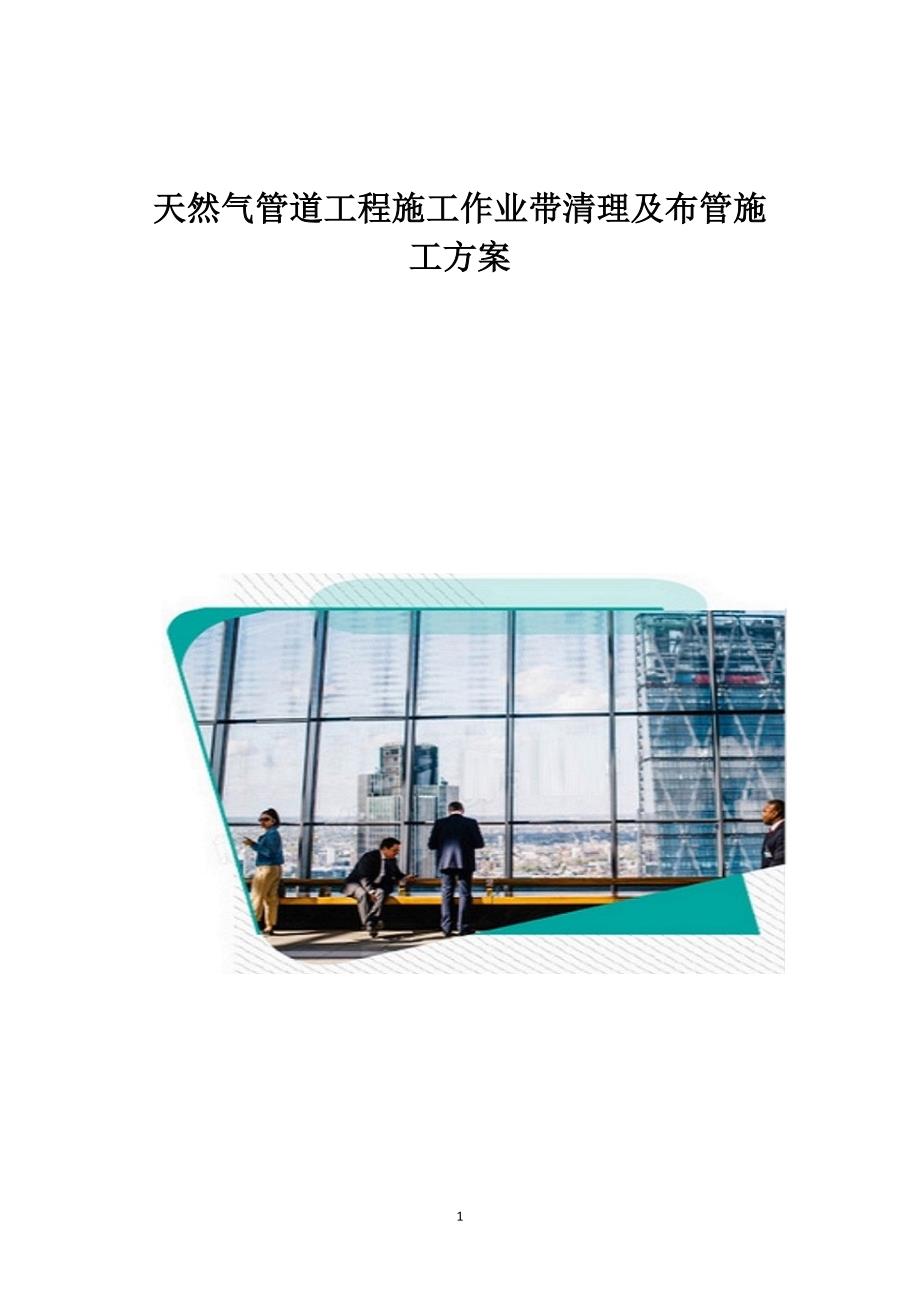

天然气管道工程施工作业带清理及布管施工方案 天然气管道工程施工作业带清理及布管施工方案1.1施工前准备1.1.1 根据设计推荐作业带宽度，平原非农业用地、戈壁段施工作业宽度不宜超过 35m；农业用地段施工作业带宽度不宜超过 40m；环境敏感点、生态植被脆弱区、重要经济作物区应尽可能减少作业带占地宽度，可不考虑错车占地，宽度不宜超过28m1.1.2 作业带清理应在放线并办理好征（占）地手续后进行，测量放线人员应对参加清理工作的指挥人员、机械操作手进行技术交底，至少要有一名放线人员参与作业带清理工作1.1.3施工前,会同地方政府有关部门对施工作业带内地上、地下各种建(构)筑物和植(作)物、林木等进行清点造册1.1.4作业带清理、平整应保护农田、果林、山区草场、植被及配套设施,减少或防止水土流失1.1.5 对于重要的防洪设施，如泄洪渠、防洪堤等，必须先得到有关管理部门批准后，允许临时拆除，施工后必须立即恢复，并得到有关管理部门认可、签字1.2平原段清理1.2.1先使用挖掘机沿作业带边线修筑排水边沟，再使用推土机清理和平整施工作业带，在进行施工时，要保护线路控制桩，如有损坏立即补桩恢复；检查控制桩、变壁厚桩、穿越桩、地 下构筑物标志桩是否平移到弃土侧；地上、地下构筑物是否已清点完毕，并取得通过权。
1.2.2平整作业带经过的沟、坎等处，为满足运管及施工设备的通行及农田水利要求，在经过沟渠的地方埋设过水涵管，保证水流畅通，对于作业带内的电力、水利设施和古迹要加以保护1.2.3作业带清理出的耕作土，使用运输车将其拉运至周边堆土场进行存放，待管沟回填后，将其拉运至现场作地貌恢复1.2.4 当遇到果林地清扫时，先安排人员将果树进行砍伐，并堆放在作业带边缘，使用运输车将其拉运出作业带然后使用挖掘机将树根一一清除，再用推土机进行场地平整1.2.5 施工作业带应与标桩的路线完全一致；施工作业带清理之后要依据平移后的控制桩恢复管道中心线标志桩，并注明变壁厚的位置、转角的角度、防腐层变化、特殊地段的起止点等并按要求填写记录表格1.3人员、设备配置1.3.1人员配置 1.3.2设备配置2.6布管1.1布管准备1.1.1布管前参加布管的技术人员和机械手要熟悉工作区段的施工图纸，明确控制桩，标志桩的位置准确区分管子类型、壁厚、防腐层类型等1.1.2对布管区段内的施工作业带地形、地质情况了解清楚 1.1.3准备好布管的吊具，布管用的吊管机性能完好 1.1.4准备好垫管子的沙袋或其他柔性材料。
1.2布管作业 1.2.1一般地段布管采用吊管机进行作业吊管机布管时单根吊运，专人牵引钢管管子应首尾衔接，相临管口成锯齿形分开每10根管应核对一次距离，发现过疏或过密时应及时调整布管位置如图：1.2.2布管时管子的吊装使用专用吊具，吊管吊索或吊带的强度满足吊装使用的安全要求，与防腐管拉运要求相同 1.2.3在布管前，应先选配管口，确保相临两管口周长误差不大于5mm 布管人员逐根测量钢管的实际长度、管口周长，管沟中心线管沟边线施工方向 ＜1m机械通道布管示意图作业带边界 并进行管口的匹配和记录，用记号笔逐根在防腐管中间的防腐层上进行现场编号，每根管所有数据录入计算机在每根钢管长度方向上划出平分线，以利于平稳吊装 1.2.4为满足管道组对焊接要求，管子两端距管口1.2-1.8m 处设置1个支撑管墩，使用挖掘机修筑高0.5～0.7m 支撑土堆并压实（严禁使用冻土块、硬土块、碎石块、石块做支撑堆），上方布设两根枕木或两排用装填软土的编织袋或草袋所有管墩应稳固、安全如图： 1.2.5在坡地布管时，要注意管子的稳定性，支撑墩的宽度应加大，管子摆放要平整坡度大于15时，应停止布管，组装焊接时，随用随布。
深沟及河谷地段布管后应及时组焊、支撑土堆枕木或土袋 0.5～0.7m 下沟回填，不得提前布管 1.2.6 沟上布管及组装焊接时,管道的边缘至管沟的边缘应保持一定的安全距离,其值应符合下表的规定1.2.7遇有沟渠、道路、堤坝等构筑物时，应将管子布设在位置宽阔的一侧，而不应直接摆放其上1.2.8布管过程中做好记录，不同壁厚、材质、不同防腐等级分界点与设计图纸要求不超过12m1.2.9在吊管和放置过程中，应轻起轻落，不允许拖拉钢管，并保持管内清洁1.2.10采用沟下组装焊接，要在管沟开挖、验收以及焊接操作坑开挖后进行下沟时，用吊管机逐根将管子吊置到沟下中心位置沟下布管时有专人指挥，用牵引绳牵引，将管子放在管沟中心，管子与管子之间首尾相连1.2.11需要加工坡口的钢管，应在堆管场内完成，并采用管圈进行保护 1.2.12每段管子布完之后，应对每段管子进行核对，以保证管子类型、壁厚、防腐层类型等准确无误 1.2.13山区石方地段宜采用沟下组对，组对前应根据测量角度，准备好弯头、弯管，采用对号入座的方法进行安装1.3人员设备配置1.3.1人力资源配置布管机组人力资源配置表1.3.2设备资源配置布管机组机械设备资源配置表 -全文完-8。
