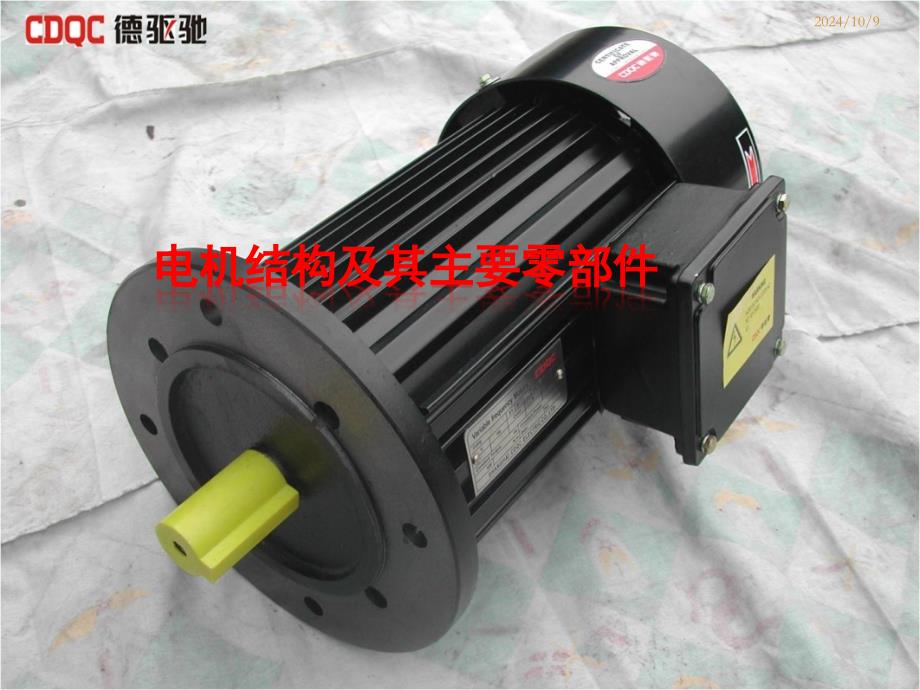

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2013-5-13,#,单击此处编辑母版标题样式,电机结构及其主要零部件,2024/10/9,目录,一、三相异步电机生产工艺流程图,二、三相异步电机基本结构,1.,定子,1.1.,定子铁心,1.2,定子绕组,1.2.1,漆包线,1.2.2,槽楔,1.2.3,绝缘纸,1.2.4,引出线,1.2.5,绑扎带,1.2.6,热缩套管,1.2.7,黄蜡管,1.3.,机座,1.4,端盖,2024/10/9,2024/10/9,2.,转子,2.1.,铁心,2.2,转子绕组,2.2.1,铝锭,2.3,轴承,2.4,转轴,3.,其他,3.1,风罩,3.2,风机,3.2.1,风机网罩,3.3,风叶,3.4,接线盒,3.4.1,接线盒皮垫,3.5,轴套,3.6,铭牌,3.7,键销,3.8,接线护线装置,2024/10/9,3.8.1,接线柱,3.8.2,连片,3.8.3,接地牌,3.8.4,冷压端子,3.8.5,接线图,电缆防水接头,3.8.7,波纹管,3.9,紧固件,3.9.1,波形片,3.9.2,挡圈,3.9.3,螺钉,3.9.4,螺母,3.9.5,平垫,3.9.6,弹性挡圈,3.9.7,铆钉,3.9.8,吊环,2024/10/9,4,选配件,4.1,编码器,4.1.1,联轴器,4.1.2,编码器支架,/,安装板,4.2,制动器,4.3,热保护器,4.4,加热带,4.5,磁钢,4.5,密封件,4.5.1,骨架油封,4.5.2,端面油封,4.5.3 O,型密封圈,4.6,注油装置,4.6.1,铜管,4.6.2,注油嘴,电机生产工艺流程图,*,浸漆,叠压 嵌线,金工 压装,金工,前装配 出厂检验 喷漆,*,铸铝,动平衡,金工 压装 前装配 包装入库,压装,后装配,表示关键工艺,;,表示重点工艺,2024/10/9,主页,目录,退出,鼠笼转子,转子冲片,轴 料,转 轴,轴 承,带轴转子,转 子,定子冲片,定子铁心,入线定子,机座毛坯,机 座,定 子,风叶分罩,线盒线柱,端盖毛坯,端 盖,半成品电机,成品电机,三相异步电机基本结构,一、定子部分,：,1,、定子铁心：由导磁性能很好的硅钢片叠成,导磁部分。
2,、定子绕组：放在定子铁心内圆槽内,导电部分3,、机座：固定定子铁心及端盖，具有较强的机械强度和刚度二、转子部分：,1,、转子铁心：由硅钢片叠成，也是磁路的一部分2,、转子绕组：笼型转子：转子铁心的每个槽内插入一根裸导条，形成一个多相对称短路绕组3,、轴承：支撑整个转子4,、转轴：连接转子绕组，并带动负载运转三、其他：,风机，风罩，吊环，接线盒，轴套，紧固件等四、气隙：,异步电动机的气隙是均匀的大小为机械条件所能允许达到的最小值2024/10/9,1.,铁心,：,由内周有槽,的硅钢片叠成U,1,-U,2,V,1,-V,2,W,1,-W,2,2.,三,相绕组,3.,机座,：,铸铝、铸铁、拉伸铝主页,目录,退出,1,定子,2024/10/9,4.,端盖：,端盖：固定、支撑、防护1.,定子冲片：,矽钢片冲压,成型顾名思义，它是含,硅高达,0.8,-4.8,的电工,硅钢，经热、冷轧制成一般厚度在,1mm,以下，故,称薄板硅钢片广义讲属,材类，由于它的特殊用途,而独立一分支主页,目录,退出,2.,扣边：,碳素结构钢弯制而成1.1,定子铁心,2024/10/9,1.2,绕组,定子绕组是电机定子的电路部,分，应用绝缘铜线绕制而成。
三相绕组对称地嵌放在定子槽,内，我们俗称,入线定子,三相绕组可接成星形,(Y),，如图,(a),所示,;,三角形,(),，如图,(b),所,示目前我国生产的三相异步,电动机，功率在4,kW,以下者一,般采用星形接法；在4,kW,以上者,采用三角形接法为了降低起动,电流,使异步电动机起动时接成,Y,形，而运转时接成,形主页,目录,退出,2024/10/9,2024/10/9,1.,漆包线：,它是以绕组形式来实现电磁能的转化2.,槽楔：,固定绕组与定子槽内，槽绝缘的一部分,3.,绝缘纸：,用作线圈的绝缘材料4.,引出线：,绕,组连接并引出机壳或绕组与电机壳体上的接线柱连接电线5.,绑扎带：,用于固定绕组端部，使之美观整齐6.,热缩套管：,通过使用热风机可以使之紧缩包在裸露漆包线外，起到绝缘，防护等功能7.,黄蜡管：,包于漆包线外，绝缘，防护作用入线定子组成,主页,目录,退出,1.2.1,漆包线,2024/10/9,一、组成,：漆包线由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成二,.,型号，代号：及产品表示方法,1.1,系列代号：漆包绕组成：,Q,1.2,导体材料：铜导体：,T,（省略）,1.3,绝缘材料：油性类漆：,Y,（省略）聚酯类漆：,Z,改性聚酯类漆：,Z,（,G,）缩醛类漆：,Q,聚氨酯类漆：,A,聚酰胺漆：,X,聚酰亚胺漆：,Y,环氧漆：,H,聚酯亚胺漆：,ZY,1.4,导体的特性：扁线：,B,圆线：,Y,（省略）空心线：,K,1.5,漆膜厚度：圆线：薄漆膜,-1,厚漆膜,-2,加厚漆膜,-,1.6,热级用,XXX,表示,2.,型号,2.1,漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。
把以上几个部分按顺序组合到一起，便是漆包线产品型号3.,漆包线产品用型号，规格：和标准编号表示3.1,产品表示方法举例；聚酯漆包铜圆线，厚漆膜：热级为,130,标称直径,1.000mm,，执行,GB6i09,7,一一,90,标准，表示；,QZ-2,1301.000GB6109,7-90,主页,目录,退出,槽楔,绝缘纸,本产品具有很高的机械强度，电气性能好，适合于作高介电性能及耐水性能的电机绝缘件产品绝缘性能符合国家标准,F,级耐热,B,级绝缘我司常用,F,级绝缘纸它广泛适用于高强度绝缘系统，贮存期长，使用于电机匝间绝缘、层间绝缘、槽间绝缘和等的绝缘材料2024/10/9,主页,目录,退出,1.2.4,引出线,绑扎带,电机引出线组成：,镀锡铜结构导体,隔离层,橡皮绝缘体,丁橡皮护套层,(,注,:,根据用户所需可制成黑,白,绿和红等多种颜色,色泽鲜艳,持久,）,具有优秀的耐热性、机械强度、柔软性和易浸渍性能，以及良好的耐氟、耐油性能，适用于电动机绕组的绑扎固定2024/10/9,主页,目录,退出,热缩套管,黄蜡管,热缩管阻燃、绝缘、耐温性能，热缩套管是一种特制的聚烯烃材质热收缩套管,也可以叫做,EVA,材质的。
按材质分可分为,pvc,热缩套管、,pet,热缩套管、辐照交联,pe,热缩套管、,10KV,高压母排保护热缩套管、,35KV,高压母排保护热缩套管、含胶双壁热缩套管、仿木纹热缩套管2024/10/9,.,常用规格：,1.0mm,30mm;,.,温度范围：,105,；,.,击穿电压：室温下,2000V,；,.,包装方式：米装或卷装,(1m/,条；,50m/,卷；,100m/,卷；,200m/,卷,采用无碱玻璃纤维编织管涂以聚氯乙烯树脂，经加热塑化而成的绝缘套管具有良好的介电性能、绝缘性能和耐化学性、优越的柔软性和弹性主页,目录,退出,1.3,机座,其作用是支承定子铁心，按照安装方式分为立式和卧式两种卧式又分为左右顶出线；按照材质分为铁机座、铝机座两种铁机座,铝机座,卧式铁机座,铝机座重量轻；按照制造工艺又分为铸铝机座和拉伸铝机座两种2024/10/9,铁机座强度高立式铸造铝机座,材质,ZL5,立式拉伸铝机座,材质,LY3,主页,目录,退出,1.4,端盖,端盖多用铸铁铸成，材质一般为,HT200,HT150,；用螺栓固定在机座两端端盖按照安装形式分为法兰和前端盖法兰,前端盖,法兰用于立式电机安装。
后盖在耳朵上攻螺孔用于安装风叶2024/10/9,前端盖用于卧式电机安装后端盖,主页,目录,退出,门盖,材质：,HT150/HT200,用于,180,及以上电机的安装可用于控制电机出现大的窜动开放式轴承油脂的密封，防止泄漏到电机外部和转子内部2024/10/9,2,.,转子,主页,目录,退出,1.,铁心,：,由外周有槽的硅钢片叠成,2.,转子绕组：,铁心槽内铸铝形成3.,轴承：,外购标准件4.,转轴：,买圆钢金属加工而成转子在旋转磁场作用下，产生感应电动势或电流2024/10/9,2.2,转子绕组,由,转子冲片,叠压而成转子冲片,也是用矽钢片冲压成型也叫,鼠笼转子,一般由铝,浇注入转子,铁心槽内并,由两端端环短接而成2024/10/9,2.1,转子铁心,鼠笼转子,主页,目录,退出,铝，在我们日常工业上的原料叫铝锭，,应叫“重熔用铝锭”，不过大家,按国家标准（,GB/T 1196-200,叫惯了,“铝锭”它是用氧化铝,-,冰晶石通过,电解法生产出来的铝锭有两大类：,铸造铝合金和变形铝合金铸造铝及,铝合金是以铸造方法生产铝的铸件；,变形铝及铝合金是以压力加工方法生,产铝的加工产品“重熔用铝锭按化学成分分为,6,个牌号，分别是,Al99.85,、,Al99.80,、,Al99.70,、,Al99.60,、,Al99.50,、,Al99.00”,（注：,Al,之后的数字是,铝含量）。
目前，有人叫的“,A00”,铝，实际上是含铝为,99.7%,纯度的铝，,在伦敦市场上叫“标准铝”标准铝就是含,99.7%,铝的铝锭，在伦敦,市场上注册的就是它2.2.1,铝锭,2024/10/9,2.3,轴承,2024/10/9,命名：,当其他机件在轴上彼此产生相对运动时，用来保持轴的中心位置及控制该运动的机件，就称之为 轴承作用：,是支撑轴，能够承担径向，轴向载荷；固定轴使其只能实现转动，而控制其轴向和径向的移动分类：,按其所能承受的载荷方向，可分为：径向轴承，又称向心轴承，承受径向载荷止推轴承，又称推力轴承，,承受轴向载荷径向止推轴承，又称向心,推力轴承，同时承受径向载荷和轴向载荷目前我司常用的轴承是,深沟球轴承,和,角接触球轴承,深沟球轴承,属于径向轴承，,角接触球轴承,属于径向止推轴承主页,目录,退出,深沟球轴承,角接触球轴承,滚动体是球的滚动轴承该类轴承摩擦系数小，极限转速高，尺寸范围与形式变化多样坚实耐用，通用性强及低噪音运行，可在高速下运转和易于安装单列深沟球轴承另有密封型设计，可以无须再润滑和无需保养2024/10/9,球与套圈公称接触角大于,0,，而小于,90,的滚动轴承。
可同时承受径向负荷和轴向负荷接触角越大，轴向承载能力越高高精度和高速轴承通常取,15,度接触角成对安装时，使一对轴承宽端面对宽端面，面对面,DF,；窄端面对窄端面，背对背,DB,可在两个方向使轴限制在轴向游隙范围内我司磨头电机上使用该轴承主页,目录,退出,2.4,转轴,我司常用转轴由,45,号圆钢和,40cr,加工成45,钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达,42,46HRC,40Cr,是合金结构钢适用于中等精度而转速较高的轴类零件，经调质和淬火后，具有较好的综合机械性能轴类零件应根据不同的工作条件和使用要求选用不同的材料并采用不同的热处理规范（如调质、正火、淬火等），以获得一定的强度、韧性和耐磨性2024/10/9,主页,目录,退出,3.1,风罩,2024/10/9,主页,目录,退出,用于防护风叶和调整风叶风向的零件一般冲压或者焊接成型材质为薄铁皮3.2,风机,2024/10/9,主页,目录,退出,1.,风机按使用材质分类可以分好几种，如铁壳风机（普通风,机）、玻璃钢风机、塑料风机、铝风机、不锈钢风机等,.,我司风机标准是,132,及以下风机是。
