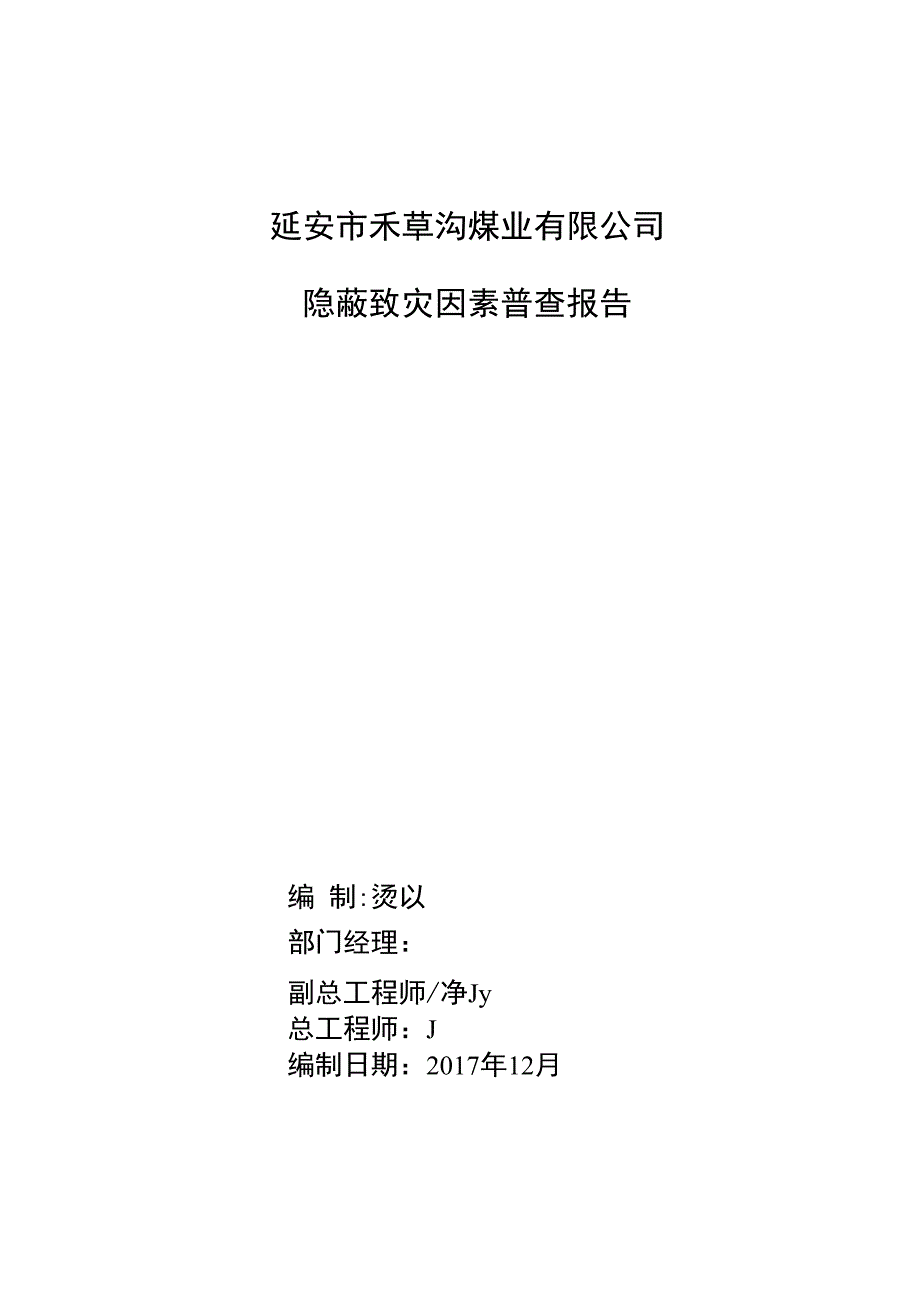

延安市禾草沟煤业有限公司隐蔽致灾因素普查报告编 制:烫以部门经理：副总工程师/净Jy总工程师：J编制日期：2017年12月延安市禾草沟煤业有限公司隐蔽致灾因素普查报告一、 普查目的及内容（一） 普查目的通过开展隐蔽致灾因素普查工作，查明隐伏在煤层及其围岩 内、在开采过程中可能诱发灾害的地质构造和不良地质体及其在 采动应力耦合作用下形成的灾变地质体并制定针对性防范措施， 消除隐蔽致灾因素，从根本上遏制事故的发生二） 普查内容1. 对相邻井田采空区进行普查；2. 自然灾害普查；3. 地表、地下含水体等水文地质情况普查；4. 断层、裂隙、褶曲、冲刷带等地质构造普查；5封闭不良钻孔普查；6. 油气井及输油管路普查；7. 瓦斯富集区普查；8. 煤层自燃发火倾向性普查；9. 煤尘爆炸倾向性普查；10. 地热灾害普查二、 隐蔽致灾因素普查领导小组（一）领导小组 组长：陈义东副组长：王金国 张明亮刘文辉纪章周润辉 陈度军成 员：安增勇张东贵王小泽李向伟芮阿智郭庆赵子葵 屈海军夏书贵 蒲元宏办公室设在地测部二）领导小组职责1. 组长职责全面负责隐蔽致灾因素普查工作的安排，组织制定隐蔽致灾 因素普查工作方案，监督隐蔽致灾因素普查进展情况。
2. 副组长职责协助组长抓好分管范围的隐蔽致灾因素普查具体工作，参加 隐蔽致灾因素普查工作，对隐蔽致灾因素组织研究分析，制定针 对性防范措施3. 地测部职责（1） 具体落实各项工作，负责对资料的收集、调查，全面查 找井上下存在的隐蔽致灾因素；（2） 负责隐蔽致灾因素普查工作的跟踪及监督；（3） 研究制定针对性有效防范措施；（4） 主持普查报告的编制4. 安健环质部职责（1） 隐蔽致灾因素普查过程中，做好安全监督工作；（2） 协助生产技术部完成各项普查工作5机电管理部职责做好机电系统普查工作，并参与报告的编制6. 调度指挥中心职责做好运输系统普查工作，并参与报告的编制7. 生产部职责做好采掘工作的普查工作，并参与报告的编制8. 财务部职责做好资金的保障工作9. 销售供应部职责做好普查工作中所需设备、物资的采购工作三、矿井基本概况（一） 地理位置矿井位于陕西省延安市子长县城西南18km（直距）处，属陕 北黄土高原腹地井田面积83.7093km2二） 地质情况井田地质构造简单总体构造形态为一向西缓倾的单斜构造， 倾角1-3°局部发育有宽缓的波状起伏在井田中东部发育有冲刷 巾三） 水文地质按地下水赋存条件及水力特征，地下水分为第四系潜水、基 岩孔隙裂隙潜水及裂隙承压水三种类型。
因气候干旱，蒸发强烈， 致使地下水的形成来源受到很大的限制，地下水赋存条件复杂， 岩层含水性极为不均，一般富水性微弱1 ）第四系全新统冲、洪积层孔隙潜水含水层（Q4 ）主要由亚砂土，砂质粘土组成岩层孔隙度大，导水性强， 易于接收大气降水补给，但厚度小，储水能力差，富水性弱2） 第四系中上更新统黄土孔隙潜水含水层（Q2+3）分布于区内的梁峁地带，梁区较厚，沟谷地带变薄为浅黄 色，浅棕黄色砂质粘土该层主要接受大气降水渗入补给，向沟 谷方向径流，多以面状出水点的形式渗出地表3） 新近系静乐组相对隔水层（N2j）分布于沟谷中、上游，岩性粘土，为良好的隔水层4） 中侏罗统直罗组裂隙含水岩组（J2z）分布于西北和西部岩性为泥岩、粉砂质泥岩裂隙不甚发 育，富水性较弱5） 中下侏罗统延安组裂隙含水岩组（J2y）出露于区内东部沟谷底部，岩性为中厚层细、中粒砂岩夹灰 黑色砂质泥岩，粉砂岩厚度64.91-322.48米，平均厚度179.36 米该层接受大气降水及地表水垂直渗入补给6） 三迭系上统瓦窑堡组5号煤上覆岩层裂隙承压水含水 岩组（T3w上）该段自5号煤层底板至瓦窑堡顶面，该层为5号煤层的直接 充水含水层。
岩性巨厚层中粒砂岩和细粒砂岩，该层裂隙不发育， 富水性弱据HS402、HS407和HS707抽水结果，水位埋深 20.27 ~ 63.31m 涌水量 0.0066 ~ 0.0304L/s 单位涌水量 0.00011 ~0.00032 L/s.m因工作面冒落和裂隙带最大高度为60m，依据已 回采工作面观测情况及钻孔资料，顶板裂隙水对回采工作面影响 不大7）瓦窑堡组顶部的油页岩隔水层在5号煤顶部普遍发育，平均厚度12m，为良好的隔水层 目前矿井正常涌水量为78.5m3/h，最大涌水量为86.4m3/h矿井主要涌水来源为50102工作面回风永久密闭墙采空区涌水（约 31m3/h）矿井总涌水量曲线图（四）煤层情况目前矿井开采5#煤层，煤层厚度0.51m-2.95m，平均厚度为2.19米，属中厚煤层五）油气井井田范围内共有各类油气井946 口其中生产油气井784 口， 废弃油气井60 口，注水井73 口，气井29 口油气井主要分布于井田北部及东南部，首采区内油气井较少由于油气层地层压力 大，井下开采过程中若揭露油气井，可能会导致油气或水进入工 作面，对矿井造成威胁四、隐蔽致灾因素普查情况（一）周边井田及老窑情况矿井由原禾草沟煤矿向西扩大整合而成，井田内无老窑。
宝延安市禾草海煤业有限公河+ 了-总且天章沟煤矿+图1井田四邻关系图11月15日〜11月23日实地对周边井田情况进行调查，并交 换了最新采掘图纸矿井北部为中庄勘探区，未开出；东部为禾 草沟煤矿一号矿井截止11月底禾草沟一号矿井大巷开拓距我井 田边界有40米，不会对我矿井开采造成威胁;东北部为羊马河井 田，未开始生产；南部为贯屯井田，正在开采，其中50103工作 面采空区距井田最近，距离218m ；西及西北部为车村一号煤矿， 未开始生产二) 自然灾害普查情况1. 本区属暖温带大陆性半干旱气候，具有“春季干燥多风沙， 夏季炎热多雷雨，秋季晴朗降温快，冬季干冷雨量少，的特点，气 候温和根据子长县气象台气象统计资料：区内年最低气温为- 23.6°C、年最高气温为38OC，年平均气温为9.FC年降雨量平 均514.7mm，无霜期175天，且多雷雨及暴雨，并伴有洪、雹灾 害区内地表水系均属黄河水系，多属季节性河流，雨季洪水暴 涨且泥沙含量大，旱季断流本区河流属秀延河支流，流经区内 的主要河流有南河和羊马河，南河位于工业场地北侧约2 ~ 3km 处，由西向东汇入秀延河，羊马河为南河支流，二者均远离工业 场地，不会对工业场地的防洪造成影响。
根据《煤炭工业矿井设计规范》,本矿井井口及工业场地按照 100年一遇的洪水标准设防，矿井井口按照300年一遇的洪水标 准进行校核2. 根据国家地震局《中国地震反应普特征周期区划图》(GB18306-2001 ) B1图和《中国地震动峰值加速区划图》(GB18306-2001 ) A1图，本区地震烈度v VI度本区百年来末 发生过破坏性地震三) 地表、地下含水体等水文地质情况普查1. 地表水普查依据《勘探报告》,首采区工作面冒落带介于8.6〜11.8m ,裂 隙带高度介于35.7〜46.6m2015年度中煤科工西安煤炭研究院对 我矿50102工作面瓦5116废弃井进行了钻孔窥视仪全孔段摄像, 对采空区顶板“三带”发育情况进行观测，窥视仪观测结果与理论 计算基本吻合，冒落带、裂隙带发育高度约60m，岩石较为破碎， 弯曲变形带高度约123m，岩石较为完整理论计算与实际观测基 本吻合地面积水区：查明地面积水区1处，积水量约1000m3，该积 水区位于50106工作面西南1.3km处，目前不会对工作面造成威 胁地面河流：首采区地表水系均属黄河水系，属季节性河流， 穿过首采区河流共5条其中新庄科主河流流量^11m3/h ,其它 4条河流流量均小于5m3/h。
11月1日〜11月27日对50106工作面新庄科河流上下游流量 进行定期观测，上下游河流流量基本一致，河流水未导入井下2. 采空区积水：由于矿井构造为向西缓倾，已回采的50101、 50103、50105、50107、50109、50115工作面均为俯采，依据地 质规律采空区未赋存积水根据井下观测，50101、50103、50105、 50107、50109、50115各工作面采空区涌水量为1〜2m3/h ,故采空 区不存在积水50102、50104、50106工作面位于大巷西翼，采 空区内积水约13.99万m3因水位高度与辅运大巷底板高度一致， 故采空区积水暂时不会造成威胁，后期回采50108工作面将对采 空区积水进行排放3. 顶板裂隙水2018年1月份委托陕西省一九四煤田地质有限公司对矿井 50114工作面、50201工作面进行音频电透视探测其中50114工 作面顶板岩层中发现2个异常区域异常1位于50114工作面回 风巷1050 ~ 1300m ,纵向延展240m该异常在顶板上0 ~ 50m层 段反映明显，异常区的范围大，推测该异常区段5煤层顶板岩层 裂隙发育，相对富水可能性大；异常2位于50114工作面回风巷 800 ~ 1000m范围内，靠近回风巷一侧，主要赋存在0 ~ 50m的层 段才隹测该异常区段5煤顶板浅部砂岩层内裂隙发育少量含水；50201工作面顶板岩层中发现1个异常区域。
位于50201工 作面回风巷950 ~ 1050m、走向范围小，纵向延展150m该异常 在顶板上0~50m层段，异常区的范围较小，推测该异常区段5 煤层顶板岩层裂隙发育，少量含水对顶板异常区进行打钻验证，均无涌水四）断层、裂隙、褶曲、陷落柱等地质构造普查依据《勘探报告》及井下实际揭露情况井田地质构造简单， 矿井未发现断层、裂隙、褶曲、陷落柱等地质构造在井田中东部发育有冲刷带，前期通过打钻勘探未能准确控 制冲刷带范围后期依据地质规律结合5号煤层顶板砂体等厚线 及50115胶运探巷揭露情况对冲刷带走向、范围进行分析，冲刷 带宽度介于170~260米，走向近似南北向，向南一致延伸至井田 边界五） 封闭不良钻孔普查矿井共有勘探钻孔69个（其中水文钻孔4个），补勘钻孔6 个，井筒检查钻孔4个，501盘区补勘钻孔8个，503补充勘探 11个，总计98个对所有的钻孔资料进行详细核查，封孔质量 均合格六） 油气井及输油管路普查1、油气井普查情况2011年10月，禾草沟煤业有限公司委托陕西鑫鼎矿业咨询 技术服务有限公司进行了油气井勘查测量工作于2012年3月提 交了《陕西省延安市禾草沟煤矿油气井测量勘查说明书》该说明 书显示井田内分布有生产油井、废弃油井、注水井、天然气井等 各类油气井共计1002 口（生产油井851 口、废弃油井71 口、注 水井78 口、天然气井2 口），规划井场24处。
另外，此次油气井 测量勘查工作还收集了 113 口油井的电子版测井资料2012年12月，为了进一步查清油气井的造斜情况和各类油 气井中油、气、水的赋存情况，禾草沟煤业有限公司在子长县政 府的协调下，与延长油田股份有限公司子长采油厂和瓦窑堡采油 厂取得联系，达成了安全生产共识，搜集到了首采区内油井的存 废及造斜情况由于延长油田开采时间长，部分油气井资料在移 交、运输、归档等环节损坏或丢失，造成部分油气井资料不详尽矿井建设过程中，在原井场加密5116、5011、5111油气井各1 口重新施工4-608废弃井 正在原有井场加密YB360、YB361、 YB531、YB163天然气井21 口规划天然气井4处分别为YB024、 YB025、YB00。
