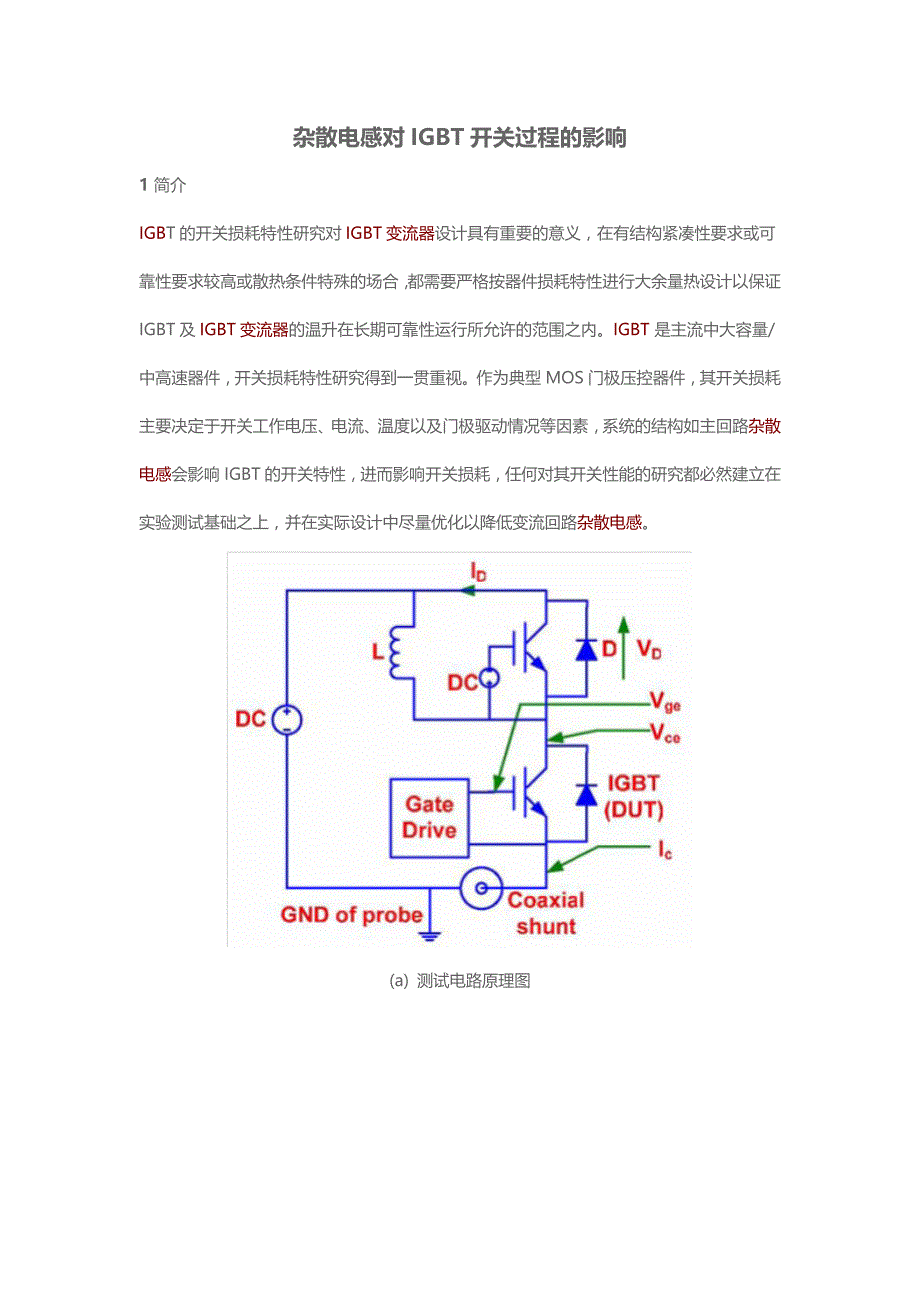

杂散电感对 IGBT 开关过程的影响1 简介IGBT 的开关损耗特性研究对 IGBT 变流器设计具有重要的意义，在有结构紧凑性要求或可靠性要求较高或散热条件特殊的场合，都需要严格按器件损耗特性进行大余量热设计以保证 IGBT 及 IGBT 变流器的温升在长期可靠性运行所允许的范围之内IGBT 是主流中大容量/中高速器件，开关损耗特性研究得到一贯重视作为典型 MOS 门极压控器件，其开关损耗主要决定于开关工作电压、电流、温度以及门极驱动情况等因素，系统的结构如主回路杂散电感会影响 IGBT 的开关特性，进而影响开关损耗，任何对其开关性能的研究都必然建立在实验测试基础之上，并在实际设计中尽量优化以降低变流回路杂散电感a) 测试电路原理图(b) 测试波形原理图图 1 功率开关开关性能测试平台原理图 1 是典型的 IGBT 开关特性测试平台工作原理，其基本形式是用 IGBT、二极管、电感、直流电源组成斩波器，模拟各种开关工作状态，用于测试，电路如图 1(a)其中 DUT 是被测试的带反并联二极管 IGBT（Device Under Test），与完全相同的 IGBT 组成一个桥臂，再串联以同轴电流传感器（Coaxial Shunt），跨于直流母线与参考电位（地电位）之间。
DUT 的对管门极反偏以确保可靠阻断，这使得它仅仅担当一个二极管（D）的角色，用以续流，而电感 L 跨接在桥臂中点与母线上，作为斩波器的负载DUT 的门极驱动则受控可调，一般按双脉冲形式组织，如图 1(b)所示在直流母线可用前提下，从t0 时刻开始 DUT 被触发导通，直流电压施加于电感 L 上，使得其电流从零开始线性上升，到时刻t1，DUT 电流（亦即电感电流）上升到所希望的测试值，关断 DUT，可进行关断特性纪录测量DUT 的阻断维持到t2 时刻，期间电感电流通过对管反并二极管续流，有轻微能量损失在续流二极管以及线圈电阻上，这一时间间隔程度选择必须足够长以满足关断性能测试的最短时间要求，同时又应该尽量短以减少电感电流因续流损耗而下降的幅度t2 时刻 DUT 再次开通，此时可在与t2 时刻类似的电压电流条件下进行器件开通特性测试第二次导通持续到时刻t3，时间间隔因在满足开通测试稳定前提下尽量短，此后电感电流续流到自然衰减为零类似电路应该具备母线电压调整功能、器件结温控制功能以及 DUT 门极驱动条件调节能力、电压电流数据采集能力等等几乎所有的器件厂商提供的开关特性数据都是基于以上结构、原理测试获得的。
2 实际测试平台分析2.1 杂散电感分布在实际测试平台构建中必须认识到，以上结构、原理、分析仍然是基于理想条件下的，在实践中往往有所出入实际电路与原理电路的区别通常表现在元件非理想特性以及分布参数两个方面，在这个例子里我们着重讨论分布参数对电路的影响图 2 是考虑分布杂散电感修改后的测试平台电路原理图其中直流母线等效串联电阻忽略不计，其等效串联电感从拓扑上看串联于母线引线电感，固将其归并考虑图中分别以 Lp、Lc、Lg、Le 命名引线电感、IGBT 集电极电感、门极驱动等效电感以及发射极电感对于自建测试平台而言，进行测试的是完整商品化器件，与半导体厂商可以进行裸片测试想区别，导致器件引线电感难以忽略另外，由于测试平台中驱动电路相对固定，Lg 对测试结果影响在阻尼驱动情况下可等效于驱动等效串联电阻，因此本文对其不加详述图中需要注意的是地电位位置与测试器件开关特性的传感器接入位置：DUT 电压测量探头跨接于地与桥臂中点附近，电流传感器串联在 DUT 发射极与地之间，这样的接法完全是出于共地安全考虑，它直接决定了图中所列各分布电感对测量结果影响的有无2.2 开关测试过程分析以 DUT 从阻断到导通再到阻断为一个典型工作循环过程来分析杂散电感参数的影响，可绘制原理波形图如图 3 所示。
图 2 测试平台中杂散电感的分布情况图 3 分布电感对测量波形的影响原理示意图从 t0 时刻起门极关断信号发出，经过一段短时间器件延时，DUT 端电压于 t1 开始上升，知道 t2 时刻达到直流母线电压，在此期间由于极间电容类似抽流的密勒效应，门极电压呈现平台状t2 之后续流二极管 D 得以导通，DUT 电流开始下降，而 D 电流与之互补上升，这一过程在图中近似按线性过程绘出按各自不同参考方向，Lp1、Lp4、Lc2、Le2、Lp5、Lp6 上承载的电流快速下降，而 Lp2、Lc1、Le1、Lp3 的电流从零开始迅速上升，各自两端感应电势均遵循电工基本原理，与电感量以及电流变化率成正比，它们的物理本质是要为电流找到路径，必然将所存储能量转移到 DUT 等效结电容上，形成一个电压尖峰 ΔV1然而，并不是所有这些感应电压都会反映到测量电压中来，由于测量点的安排，DUT 的集电极以及发射极分布电感电压以及其发射极与地之间分布电感 Lp5 两端感应电压都不会被测得因此用于功耗计算的管端电压瞬时值是要小于实际情况的，其解析表达为：这一电压叠加在直流母线电压上，使得关断损耗Eoff 形成区间t1-t2-t3 中t2-t3 段电压增加，损耗功率增大，损失能量增加。
应该正确理解的是，没有出现在公式里的三个电感量并不是不参与影响关断损耗，从主功率回路角度来看，它们对关断损耗的影响与上述分布电感是同向的，在实际测量中应当尽量减小这几个电感值继续上述开关过程描述，DUT 稳定阻断情况下，门极导通信号于t4 时刻发出，经过短暂延时后，在t5 时刻管电流开始上升，这一过程同样近似认为是一个线性过程进行图示，DUT 的电流上升对应 D 电流下降，在分布电感上起到反方向效应：Lp1、Lp4、Lc2、Le2、Lp5、Lp6 上承载的电流快速上升，而 Lp2、Lc1、Le1、Lp3 的电流迅速下降，这一过程同样感应出电动势，其总和为 ΔV2，却并非叠加在管电压上，而是从其削去一块其解析表达与 ΔV1 形式上完全一致，其中括弧内部分可以总体定义为Lp，即效应在管电压测量中得以反映的主回路杂散电感：同样按电压电流重叠造成开关损耗来分析，杂散电感使得器件开通期间管端电压有所降低，因此对器件开通损耗Eon 呈现削减效应同样，没有在公式中得到体现的三个量并非不参与这个物理过程，在实际测量中应尽可能减小其数值以求测量精确2.3 驱动回路寄生参数分析上述大量分布电感中，只有一个与其余较为不同，即 DUT 的发射极杂散电感 Le2。
它不仅作用于主电流流经回路，也同时存在于驱动回路中，因此其感应电动势不但从增减管电压角度影响开关损耗，也从增减门极驱动电压的角度影响开关损耗不难直观看到，由于门极驱动电压额定值低，在这方面的效应恐怕更为突出在 DUT 关断期间，存在如下关系：其中uge 是门极实际电压，udrive 是驱动电路施加在管脚上的电压主电流快速降落在发射极杂散电感上感应出的电压在 DUT 关断期间正向叠加在器件门极上，使得本该下降的门极电压下降趋势减缓，随之进一步延缓了关断过程这样，Le2 感应电压从门极驱动电路作用延长了关断管电压、电流重叠时间，增加了关断损耗考察相反开关过程，在 DUT 开通期间，Le2 电流迅速上升，感应电动势方向相当于对驱动电压进行削减：在开通期间，门极电压越迅速上升到饱和导通值开通管电压电流重叠时间越短，以上效应则是在这一过程中降低了门极电压，减慢了开通速度，拉长了开通电压电流重叠时间，对开通损耗的效应同样是增加3 实验测量3.1 测量条件作为对以上分析的验证，我们在自制半导体功率开关元件测试平台上进行了对比测试，测试条件如表 1：3.2 主回路杂散电感和驱动电阻变动情况下的测量结果为验证对主回路杂散电感效应的分析并考察不同电感量以及门极驱动情况下的实际情况，我们人为对 Lp 大小进行了干预，其具体方法是在 D 的阴极与电路 PCB 之间（即 Lp2 与 Lc1 之间）加入长度可调的导线，用试凑办法得到期望的附加电感量。
对于电路等效 Lp值的确定，可以参考测试波形，选取关断期间数据读取，容易获得较准确的 ΔV1 以及dioff /dt 数值，按公式(1)可简单估算，此外读取 ΔV2 以及dion /dt，按公式(2)估算也是一样的效果图 4 选取了其中两个极端作为例子：(a)关断波形（Lp=36μH） (b) 开通波形（Lp=36μH）(c)关断波形（Lp=264μH）(d)开通波形（Lp=264μH）图 4 驱动电阻取 5.1 欧姆时不同杂散电感下开关波形杂散电感在上述两极端之间取值 5 组，测试情况如图 5 所示a)关断集电极电流波形 (b) 开通集电极电流波形(c)关断管电压波形 (d) 开通管电压波形图 5 驱动电阻取 5.1 欧姆时不同杂散电感下开关电压电流波形由于测试重点是开关损耗，所以加入门极驱动变量进行扰动，可获得不同线路杂散电感、不同门极驱动电阻下开通损耗、关断损耗以及开关总损耗数据，总结如图 6正如先前预计的，主回路杂散电感的增加会增大器件关断损耗，减小器件开通损耗与门极驱动电阻越大，开关速度越慢，开关损耗越大的趋势一起，构成了数据图形的总趋势其中值得注意的一些细节是：杂散电感对关断损耗的影响在驱动电阻较小时不甚明显，驱动电阻越大影响越大；杂散电感对开通损耗的影响则是驱动电阻小的时候影响明显，驱动电阻变大后其削减效应从绝对值到百分比都下降；杂散电感增加导致关断损耗增加和开通损耗降低相抵，总损耗增加或减少的情况都有，并无十分明确规律。
a)关断损耗(b)开通损耗(c)开关损耗图 5 不同驱动电阻与不同杂散电感下的开关损耗3.3 发射极杂散电感和驱动电阻变动情况下的测量结果正如前面提到的，因为测量点位置，测试平台上有三个杂散电感的效应没有被体现到测试结果中，但是其中发射极电感 Le2 尤其具有明显影响，它通过驱动回路产生的效应甚至远远超过主回路为验证分析，我们采用了类似调节 Lp 的办法，人为在 DUT 管脚上加入了导线来模拟不同数值的杂散电感模拟情况如图 6 所示图 6 不同发射极杂散电感的模拟情况其中 L1 的情况可认为近似元件手册中标称的引线电感，约 13nH，L2 则保留了发射极管脚，增加了微量电感，L3、L4 外接了较多导线，使用外部仪器粗略测量，L3 约40nH，L4 约 80nH应该指出的是这么大的 Le2 并非有什么工程实践背景，只是为了验证测试和探索极限情况下的数据趋势a)电流关断情况 (b)电流开通情况(c)电压关断情况 (d)电压开通情况图 7 相同驱动电阻与不同发射极杂散电感下的开关波形从图 7 可以看到，在同样驱动条件下（驱动电阻 51 欧姆），各不同 Le2 得到不同的开关电压电流波形，其中电压波形从形状上差别不大（该图为比较形状绘制，没有采用同样的时间起点），电流波形差异明显，大的 Le2 导致明显缓慢的电流上升/下降，而 L1 与L2 的情况因为数值差异小，所以波形差异也很小。
图 8 列出了不同驱动条件下的开关损耗情况与预计相吻合，发射极杂散电感对两种开关损耗都是增加的效应，因此三个图都呈现严格的单调递增特性a)关断损耗(b)开通损耗(c)开关损耗图 8 不同驱动电阻与不同杂散电感下的开关损耗4 结论本文根据实际 IGBT 器件感性负载测试平台建立了杂散电感分布模型，从理论上分析了不同位置分布参数对不同种类开关指标的影响，并以对比性实验测试数据验证了分析结论分析和测试表明，以上分布寄生参数的变动对测试结果会有大幅度影响，从而显著影响到测试结果的精度并可以通过参照实际实验结果进行系统结构优化设计。
