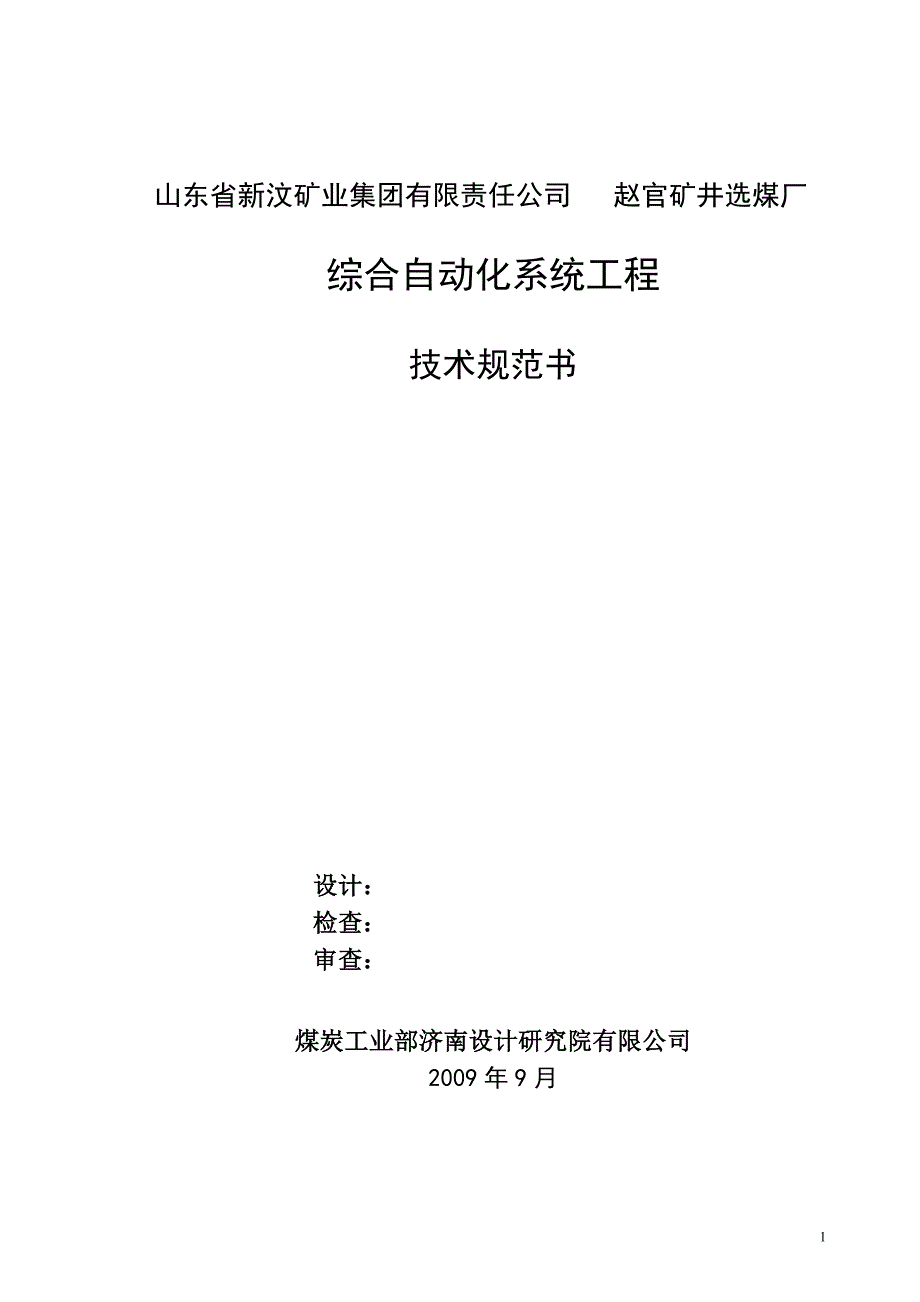

1山东省新汶矿业集团有限责任公司 赵官矿井选煤厂综合自动化系统工程技术规范书设计：检查： 审查：煤炭工业部济南设计研究院有限公司2009 年 9 月1目 录目 录 .........................................................................................................11 总则 .......................................................................................................12 技术要求 ...............................................................................................12.1 应遵循的主要现行标准： ................................................................12.2 环境条件 ..............................................................................................22.3 工程条件 ............................................................................................22.3.1 项目概况 ................................................................................22.3.2 供配电系统 ............................................................................22.4 总体目标及要求 ................................................................................32.5 集控系统 ..............................................................................................42.5.1 集控系统的划分及控制范围 ................................................42.5.2 系统控制要求 ........................................................................42.5.3 集控系统计算机网络配置 ....................................................52.5.4 监控系统设备选型要求 ......................................................52.5.6 硬件技术要求 ......................................................................72.5.7 软件技术要求 ....................................................................102.5.8 通信系统 ............................................................................102.5.9 数据采集系统 ....................................................................112.5.10 机柜和接线 ......................................................................112.5.11 图形监视功能 ..................................................................112.5.12 语音广播功能 ..................................................................112.5.13 与矿井网络的连接功能 ..................................................122.5.14 与单机自动化系统接口 ..................................................122.6 自动化及检测、计量与保护 ............................................................122.6.1 单机或单系统的自动化 .................................................................1222.6.2 自动检测与计量 ..................................................................132.6.3 胶带机保护 ..........................................................................133 工业电视监视系统 ...............................................................................144 计算机网络系统 ...................................................................................145 管理信息系统 .......................................................................................156．技术服务 .............................................................................................167、通信系统 .............................................................................................18附表一：赵官矿井选煤厂集控系统设备一览表 .....................................1911 总则1.1 本规范书适用于新汶矿业集团有限责任公司赵官矿井选煤厂综合自动化系统，包括系统的功能设计，结构性能，安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度技术要求，并没有对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货商应提供符合本规范书及工业标准的优质产品1.3 如果供货商没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求，如果有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细的描述1.4 本规范书所使用的标准如与供货商所执行的标准发生矛盾时，按较高标准执行如果供货商没有以书面形式对本规范书的条文提出异议，那么招标方可以认为供货商提供的产品完全满足本规范书的要求1.5 本规范书没有详细说明本工程相关设备的布置安装方式，该部分将以设计图纸为准1.6 最终确定的技术协议书作为订货合同的附件，并与合同具有相同的法律效力1.7 本规范书所使用的标准如与供货商所执行的标准发生矛盾时，按较高标准执行2 技术要求2.1 应遵循的主要现行标准：GB2900——《电工名词术语》GB4796——《电工电子产品环境条件》GB50058——《爆炸和火灾危险环境电力装置设计规范》GB50217-94——《电力工程电缆设计规范》SDJ9-87 ——《电气测量仪表装置设计技术规程》GB 4720-84—— 《低压电器电控设备》2IEC 144——《低压开关和控制设备的外壳防护等级》GB 50359-2005——《煤炭洗选工程设计规范》《选煤厂集控装置选择的技术规定》2.2 环境条件本井田地处华北大平原南部，为黄河冲积平原，地貌形态受黄河影响甚大。
井田内地势平坦，地面标高一般为+27～+32m，西北略低，东南略高，坡度为0.5‰～1‰本区为温带季风～大陆性气候年平均气温13.4℃，年平均最高气温19.0℃，月均最高气温33.9℃（1959年7月） ，日最高气温41.2℃（1960年6月21日） 年平均最低气温8.7℃，月最低气温-10.4℃（1963年1月） ，日最低气温-22.0℃（1959年12月21日），多年最低气温月为1月（-6.7℃） ，常年1月平均气温为-2.5℃最大冻土深度47cm(1977年2月)年平均降雨量为619.4mm，降雨量多集中在7、8月份，春季偏少，多有夏涝、春旱，有时晚秋也出现旱象年平均风速2.9m/s，最大风速20.0m/s冬春季多东北风，夏秋季多为南风偏西本地区年平均相对湿度为66%，最小相对湿度（1月）为2%，最大相对湿度（8月）为81%防护等级 集控室内：IP2X， 远程站：IP2X2.3 工程条件2.3.1 项目概况赵官矿井选煤厂设计能力 0.90Mt/a，服务年限 42.8a工作制度为 330d，16h，两班生产，一班检修主要工艺为重介有压分选工艺选煤厂原块煤排矸车间已建成，本次主要增建重介主厂房、原煤仓、介质库，扩建浓缩车间、压滤车间等。
工程内容分为生产自动化控制与检测、工业电视监视、计算机网络、生产信息管理、调度通信五个部分2.3.2 供配电系统 主厂房设 10kV 变电所，双回路 10kV 电源分别引自矿井 35kV 变电所两段母线 本选煤装置用电设备绝大部分为低压负荷，主要工艺设备采用 660V 供电，由各3配电点组合变电站提供 变电站及各配电点设置地点及供电范围：a． 主厂房：设 10kV 组合变电站，安装 2 台 1250kVA 干式变压器及低压开关柜，向主厂房及外部系统所有低压设备供电b． 浓缩车间：设低压配电点，采用单电源供电，电源引自主厂房 10kV 组合变电站低压母线，浓缩机单独采用双电源供电，另一回电源引自主厂房 10kV 组合变电站另一段低压母线c． 压滤车间：设低压配电点，采用单电源供电，电源引自主厂房 10kV 组合变电站低压母线d． 介质库：设低压配电点，采用单电源供电，电源引自主厂房 10kV 组合变电站低压母线e． 3＃转载点：设低压配电点，采用双电源供电，电源引自主厂房 10kV 组合变电站低压母线2.4 总体目标及要求本工程的实施达到如下总体目标： 系统形成后，选煤厂在自动化技术装备上达到国内一流现代化企业水平。
主要生产环节实现自动化控制与检测，实现对关键设备和关键环节的远程监视 主要生产指标及设备工况信息实现实时采集，并实现信息处理、查询网络化 建立分层次的网络结构，实现“管、控一体化” ，实现与矿企业网和集团企业网的互联本工程的建设应满足如下要求： 先进性：在目前先进技术的基础上，把握技术发展方向，充分考虑系统未来的技。
