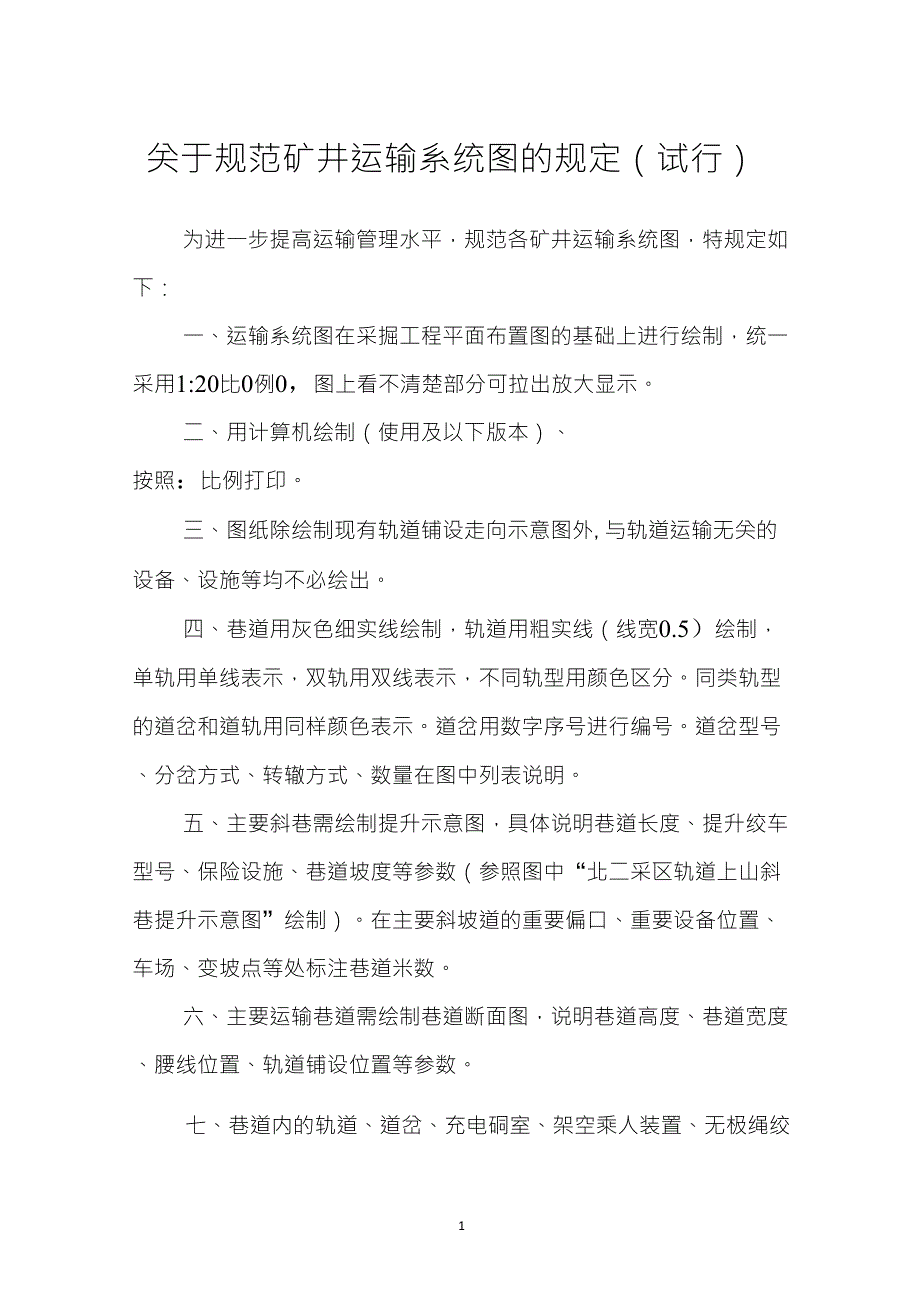

关于规范矿井运输系统图的规定（试行）为进一步提高运输管理水平，规范各矿井运输系统图，特规定如下：一、运输系统图在采掘工程平面布置图的基础上进行绘制，统一采用1:20比0例0，图上看不清楚部分可拉出放大显示二、用计算机绘制（使用及以下版本）、按照：比例打印三、图纸除绘制现有轨道铺设走向示意图外,与轨道运输无关的设备、设施等均不必绘出四、巷道用灰色细实线绘制，轨道用粗实线（线宽0.5）绘制，单轨用单线表示，双轨用双线表示，不同轨型用颜色区分同类轨型的道岔和道轨用同样颜色表示道岔用数字序号进行编号道岔型号、分岔方式、转辙方式、数量在图中列表说明五、主要斜巷需绘制提升示意图，具体说明巷道长度、提升绞车型号、保险设施、巷道坡度等参数（参照图中“北二采区轨道上山斜巷提升示意图”绘制）在主要斜坡道的重要偏口、重要设备位置、车场、变坡点等处标注巷道米数六、主要运输巷道需绘制巷道断面图，说明巷道高度、巷道宽度、腰线位置、轨道铺设位置等参数七、巷道内的轨道、道岔、充电硐室、架空乘人装置、无极绳绞车、斜巷绞车、跑车防护和防跑车装置等须按图例绘制在系统图相应位置，并用方框加文字说明技术参数特征（如设备名称、型号、配套电机功率、钢丝绳长度、适用范围等）。
八、井底车场保险设施以离副井筒最近处开始按数字序号进行编号九、主要斜巷要注明巷道坡度，标注在起坡点和变坡点位置，未注明巷道坡度的为平巷主要斜巷保险设施按以下原则进行编号：1.从靠近提升绞车处开始编号；保险杠编号：斜巷名称一数字序号；阻车器编号：斜巷名称一数字序号；4. 各偏口保险设施按照主斜巷保险设施的序号从上到下顺延编号；5. 如斜巷名称用数字命名，则以斜巷名称的数字进行编号，如15轨道第一组保险杠编号为：15-；B016. 如斜巷名称用汉字命名，则以斜巷名称的第一个字母进行编号，如东辅助运输巷第一组保险杠编号为：B十、图例列表必须在图纸左下方其余列表放置位置以美观、协调为准列表中文字及图中标注文字一般采用宋体、高度为的文字，根据图幅大小，列表中文字及图中标注文字可适当放大和缩小，但最小文字高度不得小于m最大文字高度不得大于十一、标题栏位于图纸的右下方，所有签名必须手写标题栏长度为标题栏内文字“河南煤化焦煤集团矿”为宋体，高度为；标井下运输系统图”为宋体加黑，高度为；标题栏的签字栏内文字为宋体，高度为十二、图纸由矿机电科组织绘制，每季度更新一次（有重大变化时，在图上手绘做出标示）每季度以电子版的形式报机电处备案。
十三、矿井运输系统图标准图例及样本见附件附件1：矿井运输系统图标准图例附件2：矿井运输系统图样本#。
