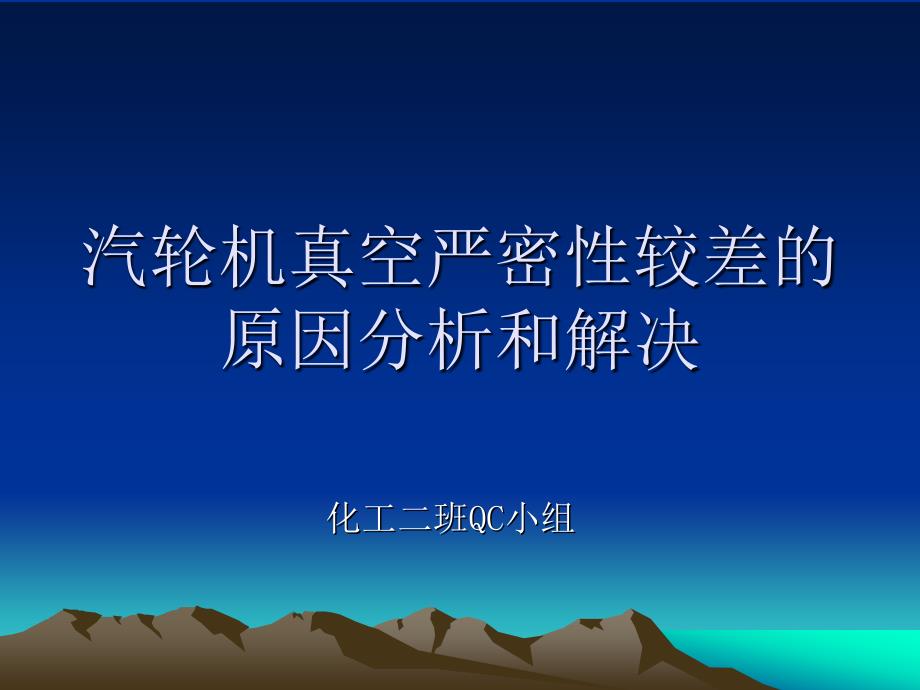

化工二班QC小组汽轮机真空严密性较差的 原因分析和解决小组名称汽轮发电 机组QC小组课题 名称汽轮机真空严密性较差的原因分析和解决 成立时间2011，1注册日期2011.2 小组类 型现场型值长杨清明组 长田松柏发布人 陈立新TQC教育情 况全体成员都是中专及以上学历，文化素质较 高，参加过TQC讲座，学习时间 超过50小时姓 名性 别年 龄文化程度职 务组内分工陈立新男40大专主操副组长刘军男43大专助理组 员刘军华男43大专副操组 员裴敏女31中专副操组 员唐其敏女39大专副操组 员郑重男26中专副操组 员状况概括• 湖北化肥发电厂#1汽轮发电机组为武汉汽轮机厂 生产的型号为cc25-9.8/4.1/0.8，型式为高压、单 缸、冷凝式汽轮机在近几年的运行中做真空严 密性试验时，多数情况下是严重的合格，更有甚 者在刚进行试验不到一分钟，由于真空下降过快 ，而不得在立即停止真空严密性试验，恢复运行 工况为此厂领导多次组织人员进行攻关，均因 为条件的局限而没有能够彻底把问题解决2011 年#1机组又一次大修，厂领导指示，一定要把问 题解决凝汽器真空的成因凝汽器中形成真空的成因是，由于汽轮机的排汽被冷却 成凝结水，其比容急剧缩小。
如蒸汽在绝对压力4KPa时 ，蒸汽的体积比水容积大3万多倍当排汽凝结成水后， 体积就大为缩小，使凝汽器汽侧形成高度真空，它是汽水 系统完成循环的必要条件正是因为凝汽器内部为极高的 真空，所以所有与之相连接的设备都有可能因为不严而往 凝汽器内部漏入空气，加上汽轮机排汽中的不凝结气体， 如果不及时抽出,将会逐渐升高凝汽器内的压力值，真空 下降，导致蒸汽的排汽焓值上升，有效焓降降低，汽轮机 蒸汽循环的效率下降有资料显示，真空每下降1KPa， 机组的热耗将增加70kj/kw，热效率降低1.1%射水抽气 器或水环真空泵的作用就是抽出凝汽器的不凝结气体，以 维持凝器的真空真空严密性差的危害汽轮机真空严密性差的危害主要表现在以下 三个方面，一是真空严密性差时，漏入真 空系统的空气较多，射水抽气器或水环真 空泵不能够将漏入的空气及时抽走，机组 的排汽压力和排汽温度就会上升，这无疑 要降低汽轮机组的效率，增加供电煤耗， 并可能威胁汽轮机的安全运行，另一方面 ，由于空气的存在，蒸汽与冷却水的换热 系数降低，导致排汽与冷却水出水温差增 大二是当漏入真空系统的空气虽然能够被 及时地抽出，但需增加射水抽气器或真空 泵的负荷，浪费厂用电及工业用水。
三是 由于漏入了空气，导致凝汽器过冷度过大 ，系统热经济性降低，凝结水溶氧增加， 可造成低压设备氧腐蚀对于汽轮机来说，真空的高低对汽轮机运 行的经济性有着直接的关系，真空高，排 汽压力低，有效焓降较大，被循环水带走 的热量越少，机组的效率越高，当凝汽器 内漏入空气后，降低了真空，有效焓降减 少，循环水带走的热量增多通过凝汽器 的真空严密性试验结果，可以鉴定凝汽器 的工作好坏，以便采取对策消除泄漏点• 概述项目的人力资源 –专职 –兼职 –如果因为人力资源缺乏使项目受阻，请提出可 能的解决方案 • 请理解顾客都有这样的心情：希望使用所 有可能的资源，同时精确地控制成本下一次检查的对象• 下一次状况汇报时间 • 列出下一次检查的对象 –将完成的具体项目 –将解决的问题 • 确保项目中的每个人都理解该行动计划。
