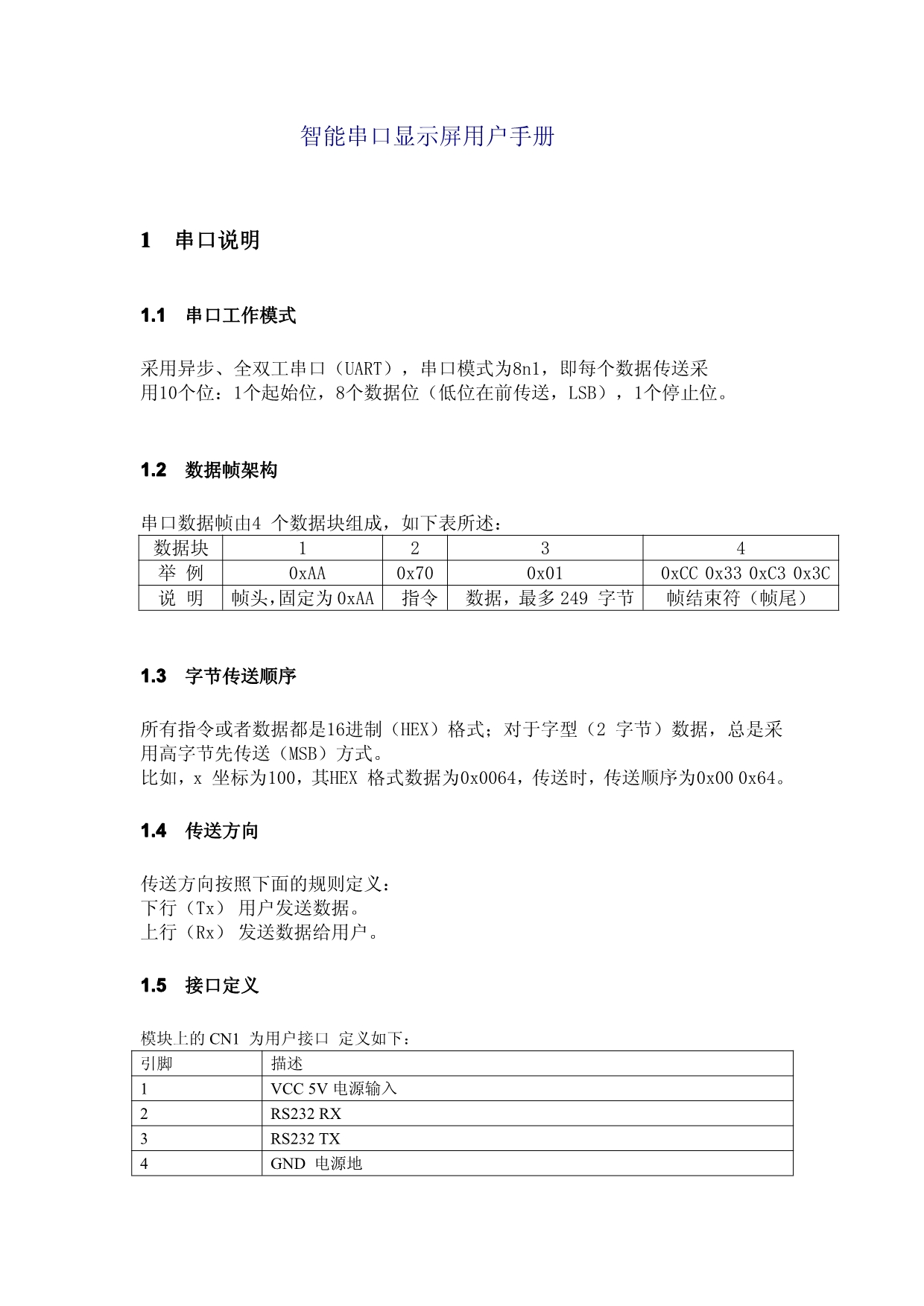

智能串口显示屏用户手册1 串口说明1.1 串口工作模式采用异步、全双工串口（ UART），串口模式为 8n1，即每个数据传送采用 10个位： 1个起始位， 8个数据位（低位在前传送， LSB）， 1个停止位null1.2 数据帧架构串口数据帧由 4 个数据块组成，如下表所述：数据块 1 2 3 4举 例 0xAA 0x70 0x01 0xCC 0x33 0xC3 0x3C说 明 帧头 ， 固定 为 0xAA 指令 数据 ， 最多 249 字节 帧结束符（帧尾）1.3 字节传送顺序所有指令或者数据都是 16进制（ HEX）格式；对于字型（ 2 字节）数据，总是采用高字节先传送（ MSB）方式比如 ， x 坐标为 100， 其 HEX 格式数据为 0x0064， 传送时 ， 传送顺序为 0x000x641.4 传送方向传送方向按照下面的规则定义：下行（ Tx） 用户发送数据上行（ Rx） 发送数据给用户1.5 接口定义模块上的 CN1 为用户接口 定义如下：引脚 描述1 VCC 5V 电源输入2 RS232 RX3 RS232 TX4 GND 电源地1.6结构尺寸1.7电气参数 Parameter Specifications UnitScreensize7” (Diagonal)inchDisplayResolution800RGBx480pixelActivearea152.4x91.44mmDotPitch63.5x190.5umPixelsize190.5SurfacetreatmentAnti-glareColorSaturation(NTSC)45 %PixelConfigurationRGBVerticalStripeOutlinedimension165(W)x104.44(H)x6.5(D)mmWeightTBDgViewAngledirection(Grayinversion)6o’ clock--InterfaceTypeTTL--LCDTypeTNColorDepth262144colorsITEMMIN MAX Unit工 作电 压 4.5 6 V工 作电 流 50 70 m ARS23输 入电 平 -15 +15 V使 用温 度 -20 70 ℃储 存温 度 -30 80 ℃2指令速查表类 别 指令 指令参数 说 明握手0x00无 查看配置和版本信息设置 0x40Fcolor+Bcolor设置调色板0x41D_X（ 0x00-0x7F） +D_Y（ 0x00-0x7F） 设置字符显示间距0x42X+Y 取色到背景色调色板0x43 取色到前景色调色板文本 显示 0x53X+Y+String8× 8点阵 ASCII字符0x54 16× 16点阵 GB2312内码字符串显示0x55 32× 32点阵 GB2312内码字符串显示0x6E 64× 64点阵 GB2312内码字符串显示0x6F 128× 128点阵 GB2312内码字符串显示0x98X+Y+Lib_ID+C_mode+C_dot+Fcolor+Bcolor+String任意点阵 ， 任意编码字符串显示置 点 0x50(x,y)0+(x,y)1+…… +(x,y)n背景色置多个点（删除 点）0x51 前景色置多个点0x74X+Ys+Ye+Bcolor+(y,Fcolor)0+…… +(y,Fcolor)n动态曲线快速置点0x72Address(H:M:L)+Data_word0+…… +Data_wordn直接显存操作线段 和多 边形 0x56(x,y)0+(x,y)1+…… +(x,y)n把指定点用前景色线段 连接（显示多边形）0x6D 把指定点用背景色线段 连接（删除多边形）0x75X+Y＋ Height_max+Height0+Height1+…… +Heightn快速显示连续的同底垂直线段（频谱）0x76X+X_dis（ 0x00-0xFF） +Y0+Y1+…… +Yn快速显示折线图 (Xi=X+i*X_dis,Yi=Yi)圆弧 和圆 域 0x57(Type,x,y,r)0+(Type,x,y,r)1+……+(Type,x,y,r)n反色 /显示 多个圆弧或圆域矩形 框 0x59(xs,ys,xe,ye)0+(xs,ys,xe,ye)1+……+(xs,ys,xe,ye)n前景色显示多个矩形框 （显示矩形框）0x69 背景色显示多个矩形框 （删除矩形框）区域 操作 0x64X＋ Y＋ Color指定区域填充0x52无 清屏0x5A(xs,ys,xe,ye)0+(xs,ys,xe,ye)1+……+(xs,ys,xe,ye)n多个指定区域清除0x5B 多个指定区域填充0x5C 多个指定区域反色图片 /图标 0x70Picture_ID显示保存在终端中的一 幅全屏图像0x71Picture_ID+Xs+Ys+Xe+Ye+X+Y从保存在终端的一幅图 片剪切一部分显示0xE2Picture_ID将当前显示画面保存到 终端中3指令集说明3.1设置当前调色板 (0x40)TX:AA40CC33C33CRx:无null 前景色调色板 ,2字节 (16bit,65Kcolor),复位默认值是 0x0000(黑色 )。
null 背景色调色板， 2字节 (16bit,65Kcolor),复位默认值是 0xFFFF(白色 )null 16bit调色板定义是 5R6G5B模式 ,如下表所叙 :Bit1514131211109876543210R4R3R2R1R0G5G4G3G2G1G0B4B3B2B1B0红色 0xF800绿色 0x07E0蓝色 0x0013.2设置字符显示间距 (0x41)TX:AA41CC33C33CRx:无null X方向的字符间距（列间距），取值范围 0x00-0x7F,复位默认值是0x00null Y方向的字符间距（行间距），取值范围 0x00-0x7F,复位默认值是0x00一旦设定好，除非重新设定，就会一直保持下来；直到硬件复位后恢复默认值 3.取指定位置颜色 (0x42， 0x43)Tx:AACC33C33CRx:无null 0x42为取指定位置颜色到背景色调色板； 0x43为取指定位置颜色到前景色调色板 null 指定位置的坐标 (HMI，坐标均为 2字节表示 )举例： AA4200100100CC33C33C取 x=16（ 0x0010） y=256（ 0x0100）位置的颜色到背景色调色板。
3.4文本显示 (0x53， 0x54， 0x5， 0x6E， 0x6F， 0x98)3.4.1标准字库显示（ 0x53， 0x54， 0x55， 0x6E， 0x6F）Tx:AACC33C33CRx:无null 0x53:显示 8*8点阵 ASCII字符串；0x54:显示 16*16点阵汉字字符串0x55:显示 32*32点阵的汉字字符串0x6E:显示 64*64点阵的汉字字符串null 显示字符串的起始位置（第一个字符左上角坐标位置）null 要显示的字符串，汉字采用 GB2312（ 0x55、 0x6F；内码）或者 GBK（ 0x54、 0x6E，内码扩展 ） 编码 ， 显示颜色由 0x40指令设定 ， 显示字符间距由 0x41指令设置 ， 遇到行末会自动换行 0x0D、 0x0A被处理成 “ 回车和换行 ” 举例： AA5500800030486F772061726520796F75203FCC33C33C从（ 128,48）位置开始显示字符串 “ Howareyou?” 3.5点显示 (0x50， 0x51， 0x74， 0x72)3.5.1置点（ 0x50， 0x51）Tx:AACC33C33CRx:无null 0x50:背景色显示点（删除点）；0x51:前景色显示点（置点）null 要显示的点坐标，一帧串口数据最多显示62个点。
举例： AA51000000000003000600050020CC33C33C以前景色显示 3个点，坐标位置为 (0,0),(3,6),(5,32)3.5.2动态曲线显示 (0x74)Tx:AA74CC33C33CRx:无本条指令主要用来方便用户在一个视窗中快速显示多条变化（动态）的曲线 ， 终端按照下面的顺序来 指令处理： 第 1步：用 颜色擦除从 (X,Ys)到 (X,Ye)的垂直线，把原来的显示内容清空； 第 2步：在 (X,Yi)位置用 颜色置点3.5.3直接显存操作 (0x72)Tx:AA72CC33C33CRx:无3.6连线显示 (0x56,0x5D， 0x75， 0x76)3.6.1指定点连线（ 0x56， 0x5D）Tx:AACC33C33CRx:无null 0x56:用前景色（ 0x40指令设置）把指定点用线段连接；0x5D:用背景色（ 指令设置）把指定点用线段连接；null 是连线点的坐标举例： AA56002800320078007000B1003ACC33C33C用前景色把 3个点 (40,50),(120,112),(177,58)连线3.6.2频谱显示（ 0x75）Tx:AA75， ， CC33C33CRx:无null x为频谱的 X轴起点坐标 ， 每显示一根谱线后 ， x=x+1； y为频谱的水平基准位置，每根谱 线的 Y轴起始和终止坐标分别为 y和（ y-Hi）。
null 谱线的最大高度，如果 H_max=0x01-0xFF,则谱线高度 Hi也是 1字节的变量；如果 H_max=0x00,则后续两字节为 Hmax， Hi为两字节的变量null 是单根谱线的高度， 1字节或者两字节显示谱线颜色由 0x40调色板设定 ， 显示谱线时 ， 谱线 （ Hi高度 ） 会以前景色显示，空余谱线（ H_max-Hi）会以背景色（擦除）显示3.7圆或圆域显示（ 0x57）Tx:AA57()…… ()CC33C33CRx:无null 格式控制0x00把指定的圆弧反色显示；0x01前景色显示（ 0x40指令设定）指定的圆弧；0x02把指定的圆域反色显示；0x03用前景色（ 0x40指令设定）填充指定的圆域null 圆弧或圆域的圆心坐标；null 圆弧或圆心的半径， 0x01-0xFF举例： AA57010060006040CC33C33C用前景色显示一个圆弧，圆心是（ 96， 96），半径是 643.8矩形框或矩形区域显示 (0x59， 0x69， 0x5A， 0x5B， 0x5C)Tx:AA()…… ()CC33C33CRx:无null 0x59以前景色（ 0x40指令设置）显示矩形框，显示线宽是 1个点阵；0x69以背景色（ 指令设置）显示矩形框，显示线宽是 个点阵；0x5A以背景色（ 0x40指令设置）填充矩形区域；0x5B以前景色（ 指令设置）填充矩形区域；0x5C把指定的矩形区域反色显示（ XOR0xFF操作），再次反色将复原。
null (Xs_i,Ys_i)是矩形框或矩形域的左上角坐标， (Xe_i,Ye_i)是矩形框或矩形域的右下角坐标 举例： AA5C0040004000800080CC33C33C把左上角坐标 (64,64)和右下角坐标 (128,128)定义的矩形区域反色3.9全屏清屏（ 0x52）Tx:AA52CC33C33CRx:无使用背景色（ 0x40指令设定）把全屏填充（清屏）3.10图片或图标显示（ 0x70， 0x71， 0xE2）3.10.1图片显示（ 0x70）Tx:AA70CC33C33CRx:无保存在 HMIFlash存储器的图片索引 ID（对应 0xE2指令）举例：AA7000CC33C33C显示保存在 HMI中的第 0幅图片0102CC33C33C显示保存在 HMI中的第 258幅图片3.10.2剪切图标显示 (0x71、 0x9C)Tx:AA71CC33C33CRx:无null 保存在 HMIFla。
