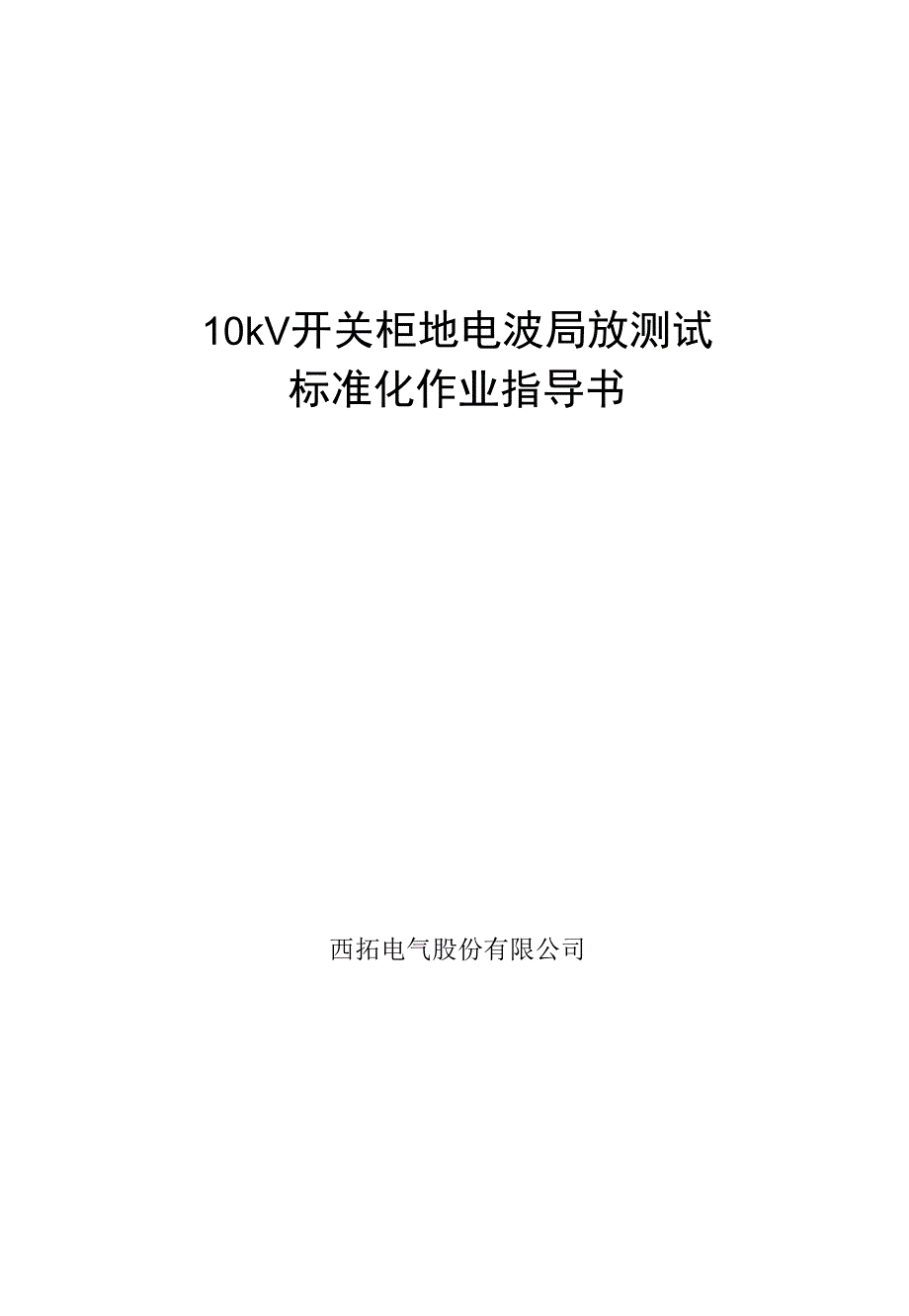

10kV开关柜地电波局放测试标准化作业指导书西拓电气股份有限公司2 0 16. 1 . 8前 言 II1范围 12规范性引用文件 13术语和定义 14试验前准备 14.1准备工作安排 14.2劳动组织及人员要求 14.3工器具与仪器仪表 24.4技术资料 24. 5危险点分析与预防控制措施 35安全措施 36试验流程图 37试验程序及工艺标准 47. 1开工 47.2试验电源的使用 47.3试验前准备工作安排 47.4试验人员分工 47.5作业内容 57.6竣工 68验收记录 6附录A （规范性附录）报告样式 7木标准化作业指导书是规范西拓电气股份有限公司10KV开关柜地电波局放测试标准化作业而制定制定本标准化作业指导书的目的是指导10KV开关柜地电波局放测试标准化作业的全过程控制，体现 对设备及人员行为的全过程管理，保证10KV开关柜地电波局放测试的安全和质量，优化试验方案，提高 效率，降低成本本标准化作业指导书由西拓电气股份有限公司标准化委员会提出本标准化作业指导书由西拓电气股份有限公司变电运维检测部负责起草本标准化作业指导书主要起草人：木标准化作业指导书审核人：木标准化作业指导书批准人：木标准化作业指导书由公司运雄检测部归口并负责解释。
1OKV开关柜地电波局放测试标准化作业指导书1范围本标准化作业指导书规定了 1OKV开关柜地电波局放测试标准化作业的试验前准备、试验流 程图、试验程序与工艺标准和试验报告等要求本标准化作业指导书适用于1OKV开关柜地电波局放测试标准化作业2规范性引用文件国家电网安监（2009） 664号 电力安全工作规程（变电站和发电厂电气部分）国家电网生技〔2005） 400号 国家电网公司十八项电网重大反事故措施（试行）Q/GDW168 输变电设备状态检修试验规程GB/T7354 局部放电测量3术语和定义下列术语和定义适用于本标准化作业指导书3. 1暂态地电波局部放电产生的电磁波通过设备金属体至接地体间所产生的暂态电压脉冲4试验前准备 4.1准备工作安排根据工作安排合理开展准备工作，准备工作内容、标准见表1表1准备工作安排序号内容标准备注1根据本次作业内容和性质确定好工作负责人及 试验人员，并组织学习本指导书对本作业指导书进行宣贯，要求 所有工作人员都明确本次工作的 作业内容、进度要求、作业标准 及安全注意事项详见 表2）2开工前确定现场工器具摆放位置确保现场试验安全、可靠3准备好试验所需工器具与仪器仪表及相关技术 资料。
仪器仪表、工器具应试验合格， 满足本次施工的要求，材料应齐 全，技术资料应符合现场实际情（详见 表4）4.2劳动组织及人员要求 劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2表2劳动组织序号人员类别职责作业人 数1工作负责人（监护人）1） 对工作全面负责，在试验工作中要对作业人员明确分工，保证工 作质量，每天召开收工会：2） 负责核实现场安全措施全部到位；3） 工作前对工作班成员进行危险点告知，交待安全措施和技术措施，并确认每一个工作班成员都己知晓：4） 对安全作业方案及试验质量负责：5） 识别现场作业危险源，组织落实防范措施：6） 对作业过程中的安全进行监护2试验负责人1） 落实试验过程的各项措施：2） 保证试验质量及流程，防止误操作及误判断；3） 负责与试验人员的配合工作3电气试验工1） 检测及记录各种电气设备的绝缘性能、电气特性及参数：2） 诊断设备是否满足运行要求4.2.2人员要求表3明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质等要求表3人员要求V序号内容备注1现场工作人员的为体状况、精神状态良好，个人工作服及安全用具齐全2作业辅助人员（外来）必须经负责施教的人员，对其进行安全措施、作业 范围、安全注意事项等方面施教并经考核合格后方可参加工作。
3工作负责人必须持证上岗，作业人员必须具备相应的专业技能1作业人员必须具备必要的电气知识，掌握本专业作业技能及《国家电网公 司电力安全工作规程（变电部分）》的相关知识，并经考试合格4.3工器具与仪器仪表工器具与仪器仪表见表4表4工器具与仪器仪表序号名称型号及规格单位数量备注1便携式TEV局放检测仪套12局放检测仪配件套13温湿度计块11绝缘垫800x800 mm块25安金带付2可根据具体情况增减 技术资料主要包括现场使用的试验规程、标准化作业指导书、试验记录木等，见表5表5技术资料序号名称备注1国家电网公司输变电设备带电检测试验规程（试行）210kV开关柜地电波局放测试标准化作业指导书3试验数据记录本4.5危险点分析与预防控制措施表6危险点分析与预防控制措施序号防范类型危险点预防控制措施1人身触电1）低压触电（1）应山两人进行，一人操作，一人监护；2（2）试软电源应有漏电保护器，电动工具外壳应可 靠接地；3（3）螺丝刀等工具金属裸露部分除刀口外包绝缘；42）误碰带电设备（1）搬运长物件，应两人放倒搬运；5（2）应注意与带电设备距离；63）未经许可误入带电 间隔（1）严格按照工作票中所列工作地点进行试验；7（2）中断试软每次重新开始工作前，应认清工作地 点、设备名称和编号，严禁无监护单人工作；8高空坠物1）落物打击< 1）作业人员进入工作现场必须佩戴安全帽。
5安全措施内容备注1必峥贼，邮人员必剜安钏2现独验工作必须执行工作票制度，工作许可制度、工作监护制度、工作间断、转移 和终结制度3在现场进行试验工作时，根据带电设备的电压等级，试验人员应注意保持与带电体的 •安全距离不应小于《列吸中规定的距离1实验明的金属夕或可做也，邮仪粘设备的接瓠牢固可靠5工作中如需使用梯K等登高工具时，应做好防止高摔的安全措施6装置的电源开关，应使用具有明显断开点的双级刀闸，并有可靠的过载保护装皆7室外试验应在天气良好的恃况下进行，遇雷雨大风等天气应停止试验6试验流程图根据试验设备的结构、试验工艺以及作业环境，将试验作业的全过程优化为最佳的试验步 骤顺序，形成试验流程图7试验程序及工艺标准7. 1开工办理开工许可手续前应检查落实的内容，见表7表7开工内容与要求V序号内容1工作票负责人按照有关规定办理好工作票许可手续2本作业负责人对本班工作人员进行明确分工，并在开工前检查确认所有工作人员正确使用 劳保和安全防护用品3在本作业负责人带领下进入作业现场并在工作现场向所有工作人员详细交待作业任务、安 全措施和安全注意事项，全体工作人员应明确作业范围、进度要求等内容，并在工作人员 签字栏上分别签名。
7.2试验电源的使用无7.3试验前准备工作安排序号内容标准1根据试验性质，明确具体试验项目利分工不缺项、漏项2了解被试设备运行情况和历史试软数据，分析设备状况明确设备状况7.4试验人员分工序号内容工作人员备注1受领任务「一作负责人2填写工作票并报送签发工作负贺人提前一天送达3准备安全工器具及试验仪器仪表作业人员由工作负责人指定具体人员4人员分工工作负责人各项作业具体人员分配5班前会工作负责人本班组全体人员6履行许可手续工作负责人7宣读工作票及危险点预控措施工作负责人8检查运行人员所做安全措施工作负责人或小组负责人9补充安全措施工作负责人或小组负责人10作业开始作业人员按事先分工分别展开11作业过程中的安全监护工作负责人或小组负责人、专 责监护人根据工作最确定 12作业完成后质量自检•匚作负责人或小组负责人或 有经验的师傅13现场清理（作业完成后人员撤离、 安全措施的恢复或撤除、剩余材料 及废旧材料的同收、环境因素检 查）工作负责人或小组负贲人分组工作时，有小组负贲人先向工 作总负责人汇报14履行工作终结手续丁作负责人或小组负责人或 有经验的师傅分组工作时，有小组负责人先向工 作总负责人汇报。
15将设备变动情况反馈相关班组分组工作时，有小组负责人先 向工作总负责人汇报16班后会工作负责人本班组全体人员17资料存档指定专人7.5作业内容序号作业内容作业步骤及标准安全措施及注意事 项备注1利用智态地 电压（TEV ） 检测技术对 金属封闭升 关设备（开关 柜，下同）进 行局部放电 检测使用便携式暂态地电压（TEV）检测仪器进行 周期检测当周期检测发现问题或在其他必 要情况下，使用具有连续监测功能的检测仪 器进行定位监测定位检测：1、检查仪器完整性，并保证检测 仪器电量充足2、 测试前进行仪器自检3、 正确连接传感器、天线及相关附件，合理 安置传感器位置4、 绘制传感器及天线之间的位置示意图，必 要时留取影像资料5、 设置监测时间间隔及其他测试相关信息6、 进行设备检测7、 数据记录、分析及出具报告判断标准为： 1）正常：相对值W20dB2）异常：相对 值＞20dR或同柜不同测量位置差值＞10dBo1、 测试装置、传感 器及检测人员与高 压设备之间必须始 终保持足够的安全 距离2、 测目标及环境的 温度宜在5-4063、 湿度不宜大于 70%,在雷雨天气下 不得进行测试4、 须保证仪器电源 电压为220V,频率 为 50Hzo5、 检测环境暂态地 电压数值大于40dB 时，应采取可靠的抗 干扰措施。
6、 检测避免气体放 电灯对检测数据的 影响7、 检测设备操作过 程中进行检测8、 应避免、照 相机闪光灯等无线 信号的干扰9、 保持检测仪器使 用的同轴电缆完全 展开，并避免同轴电 缆外皮受到刮蹭 7.6竣工V序号内容备注1拆除试验临时电源接线2检查被试设备上有无遗留工器具和试验用导地线3清点工具，清理试验现场，拆除试验临时安全围栏4向运行人员报告被试设备试验结果5办理工作票终结手续8验收记录试验工作结束，依据检修数据编制检修报告，见附荥A工作负责人组织自验收，由运行单位 组织整体验收附录A（规范性附录）报告样式开关柜地电波局放测试报告 变电站 XX。
