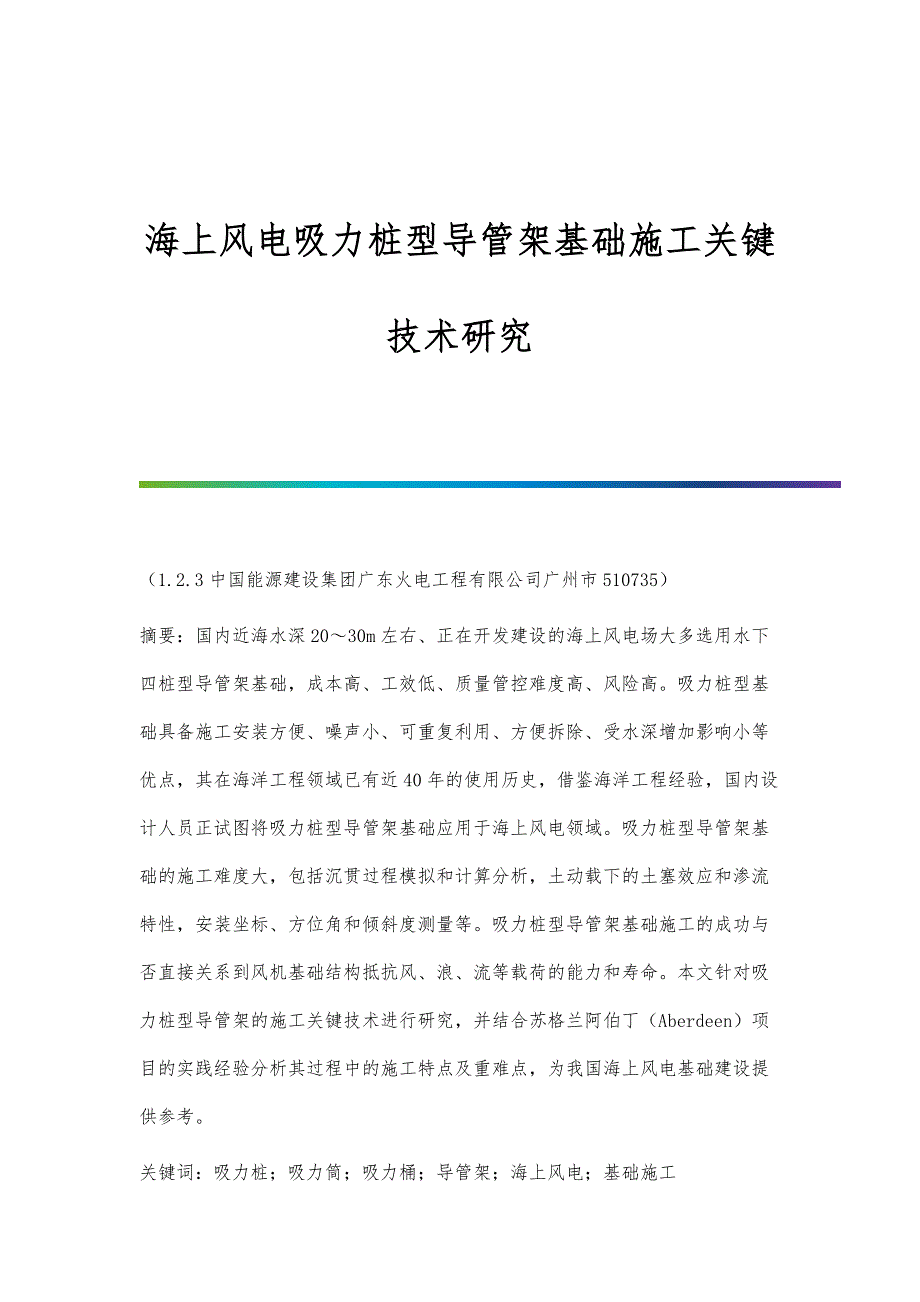

海上风电吸力桩型导管架基础施工关键技术研究 （1.2.3中国能源建设集团广东火电工程有限公司广州市510735）摘要：国内近海水深20～30m左右、正在开发建设的海上风电场大多选用水下四桩型导管架基础，成本高、工效低、质量管控难度高、风险高吸力桩型基础具备施工安装方便、噪声小、可重复利用、方便拆除、受水深增加影响小等优点，其在海洋工程领域已有近40年的使用历史，借鉴海洋工程经验，国内设计人员正试图将吸力桩型导管架基础应用于海上风电领域吸力桩型导管架基础的施工难度大，包括沉贯过程模拟和计算分析，土动载下的土塞效应和渗流特性，安装坐标、方位角和倾斜度测量等吸力桩型导管架基础施工的成功与否直接关系到风机基础结构抵抗风、浪、流等载荷的能力和寿命本文针对吸力桩型导管架的施工关键技术进行研究，并结合苏格兰阿伯丁（Aberdeen）项目的实践经验分析其过程中的施工特点及重难点，为我国海上风电基础建设提供参考关键词：吸力桩；吸力筒；吸力桶；导管架；海上风电；基础施工Abstract：Thedepthoftheoffshorewaterisabout20~30minChina，mostoftheoffshorewindfarmsunderdevelopmentareselectedfromtheunderwaterfour-pilejacketsfoundations，whichhashighcost，lowefficiency，difficultqualitycontrolandhighrisk.Thesuctionpiletypefoundationshavetheadvantagesofconvenientconstructionandinstallation，lownoise，reusable，easytodismantle，andlessaffectedbytheincreaseofwaterdepth.Ithasbeenusedfornearly40yearsinthefieldofmarineengineering.Withreferencetomarineengineeringexperiences，domesticdesignersareworking.Attemptshavebeenmadetoapplythesuctionpilejacketsfoundationstooffshorewindpower.Theconstructionofthesuctionpiletypejacketsfoundationsisdifficult，includingthesimulationandcalculationanalysisofthepenetrationprocess，thesoilplugeffectandseepagecharacteristicsunderthesoildynamicload，theinstallationcoordinates，theazimuthandtheinclinationmeasurement，etc.Thesuccessorfailureofthefoundationsconstructionofthesuctionpiletypejacketsisdirectlyrelatedtotheabilityandlifeofthewindturbinefoundationstoresistloadssuchaswind，wavesandflow.ThispaperstudiesthekeyconstructiontechnologyofsuctionpilejacketsandcombinesthepracticalexperienceofAberdeeninScotlandtoanalyzetheconstructioncharacteristicsanddifficultiesintheprocess，andprovidereferenceforChina'soffshorewindpowerinfrastructureconstruction.Keywords：suctionpile；suctioncylinder；suctionbucket；jackets；offshorewindpower；foundationsconstruction1引言1.1海上风电发展现状随着时代的发展变迁，可再生能源的投资开发已成为全球新能源领域关注的热点。
与陆上风电相比，海上风电具有平均风速高、风切变小、湍流强度小、产出高等优点，近海风能资源开发潜力大、靠近沿海各用电负荷中心，海上风电因此成为能源战略的发展方向，海上风电场的开发建设也逐渐成为国内外可再生能源发展的焦点为了承受海上的强风荷载、海流、波浪耦合冲击、海水盐雾侵袭等，相对陆上风电，海上风电机组的基础结构复杂、技术难度高据统计，目前国内近海水深20～30m左右的海上风电场大多选用水下四桩导管基础，基础造价占比约为25～30%，随着开发场址水深的加深，选择水下四桩导管架基础，基础造价占比会进一步提高；另外，随着国家竞争性配置政策的推行，如何降低海上风电的LCOE显得尤为重要，因此选用结构合理、能显著降低工程造价的海上风电基础是发展海上风电迫切需要解决的关键技术问题之一1.2吸力桩型基础应用情况吸力桩（也可称为“吸力筒”或“吸力桶”）是一种底端敞开、上端封闭的钢质圆桶型结构，可与上部导管架设计为一体，因其外观形状像倒扣的桶且靠吸力沉贯而得名，安装过程中，先通过自重沉贯，然后通过吸力泵将桩内海水抽出，形成桩内外的压力差，将吸力桩沉贯至设计入泥深度吸力桩在海洋工程领域已有近40年的使用历史，吸力桩是上世纪40年代提出来，70年代以来，海油工程依据负压锚原理，在北海和墨西哥湾采用带裙型的基础平台，1980年在北海安装的12个吸力桩是其首次商业应用；1994年7月，挪威国家石油公司建成了一座新型的大型导管架平台，该平台采用了一种新型的基础——吸力桩型导管架基础（水深70m）；吸力桩自上世纪90年代开始，陆续在国内开始应用。
吸力桩型基础在国内外海洋工程，尤其是海油工程里，已经积累了大量的理论、实践经验和技术成果，技术已成熟、可商业应用和推广吸力桩具有定位准确、施工效率高、费用低、噪音小、可承受较大的横向力和扭转力矩、回收简单、可重复利用及受水深增加影响小等优点，因而得到越来越多的应用本文主要研究吸力桩型导管架基础的特点、适用范围、施工工艺及施工关键性技术2吸力桩型导管架基础分析2.1吸力桩型导管架基础在海上风电的应用吸力桩型导管架基础，目前已经在欧洲的测风塔、海上升压站、海上风机基础进行商业化应用，在2017-2018年施工建设的苏格兰阿伯丁（Aberdeen）海上风电项目，采用了11座吸力桩型导管架基础，安装9台MHI-VestasV164-8.4MW和2台MHI-VestasV164-8.8MW风机；在国内暂时在海油工程中应用较多，海上风电方面应用较少，香港中华电力有限公司在2012年投资建设了1座海上测风塔平台，采用了吸力桩型基础基于吸力桩型基础的上述优点和应用案例，国内设计人员正尝试将吸力桩型导管架基础应用在海上风电领域，助力海上风电行业的健康有序发展2.2与水下四桩型导管架基础的对比水下四桩型导管架基础是目前国内开发建设海上风电项目的主推基础型式，海上风机水下四桩型导管架基础一般采用沉桩法施工。
需使用导向架，先将水下四根桩打入海床土体设计深度，确保其垂直度及位置精度满足设计要求，然后拆除导向架，安装导管架，完成调平后开始水下灌浆；平均单台施工周期约在5-10天左右水下四桩的垂直度和位置精度要求高，施工质量管控难度大；为了避免桩与导管架之前的结合段的桩内部被海洋生物附着，需连续施工，对作业窗口期要求高，在海上的恶劣施工天气下不容易满足，工效低、风险高；水下灌浆过程不可逆，容易产生漏浆现象，大大增加灌浆料的成本投入，对海洋环境造成不良影响；灌浆质量管控难度非常高，且暂无检测及修复、返工手段，给后续海上风机长期安全运行带来隐患吸力桩型导管架一般为三桩或四桩，海上风机基础一般为三桩，海上升压站基础一般为四桩该两种型式基础对比如下：表1吸力桩型与水下四桩型导管架基础的对比在2017-2018年施工建设的苏格兰阿伯丁（Aberdeen）海上风电项目，采用了11座吸力桩型导管架基础（三桩），分别安装9台MHI-VestasV164-8.4MW和2台MHI-VestasV164-8.8MW风机，目前该风电场已经投产运营根据荷兰吸力桩海洋技术公司（SPToffshore）提供的数据和资料，对该项目的吸力安装时间（如图1）、现场安装时间（如图2）、垂直度测量结果（如图3）和法兰面高度测量结果（如图4）的进行整理分析，吸力桩型导管架基础的现场施工时间在8-31个小时之间，施工工效非常高，可以在海上恶劣施工天气的间隙作业窗口期顺利完成作业；而其垂直度及法兰面高度均符合设计要求，非常利于质量管控。
图1苏格兰阿伯丁项目11台吸力桩型导管架基础吸力安装时间Fig.111suctionpilejacketsfoundationsintheAberdeenproject，Scotland.Suctioninstallationtime图2苏格兰阿伯丁项目11台吸力桩型导管架基础现场安装时间Fig.211suctionpilejacketsfoundationsintheAberdeenproject，ScotlandSiteinstallationtime图3苏格兰阿伯丁项目11台吸力桩型导管架基础垂直度测量结果Fig.3Foundationsof11suctionpilejacketsintheAberdeenproject，Scotland.Verticalitymeasurementresults图4苏格兰阿伯丁项目11台吸力桩型导管架基础法兰面高度测量结果Fig.411SuctionpilejacketsfoundationsintheAberdeenprojectinScotlandFlangeheightmeasurementresults通过上述分析，吸力桩型导管架基础具有工程造价低、工效高、质量易管控、环境友好、可承受较大的倾覆力和扭转力矩、回收简单、可重复利用及受水深增加影响小等优点，有助于进一步降低海上风电的LCOE和施工风险，提高海上风电的施工质量，因此，吸力桩型导管架基础在海上风电有很好的应用前景。
3施工关键技术研究3.1施工原理吸力桩型基础为一个顶端封闭、底端敞开的结构，主要原理是负压作用首先在施工中，吸力桩型基础被吊装在海底进行定位，由于基础本身的自重会使其贯入海床土体的一定深度，使桩内形成一个密闭的空间，通过安装在吸力桩顶端的吸力泵向外排水，在吸力桩的内部与外界形成一个负压差吸力桩沉贯时，主要遇到2个阻力：桩端阻力和桩侧摩阻力；当桩内外负压差形成的下压力超过向上的阻力时，吸力桩型基础可被不断的下压、沉贯（如图5）在施工过程中，通过调节吸力泵的工作参数进而调整桩内外压力差，控制吸力桩沉贯速度，同时监测其倾斜度等参数，直至沉贯至设计要求深度图5吸力桩工作原理图Fig.5Workingprinciplediagramofsuctionpile在施工过程中，当桩内的压力差可能与沉贯阻力相平衡，吸力泵排水将不能使基础贯入，此时需要根据应对预案，进行一系列的应对措施，一是增加吸力，但需要控制在一定范围内；二是压力循环；三是导管架循环等等待基础沉贯到位后，通过在船上的中央控制室操作吸力泵的液压控制插销，拆除吸力泵；如果出现意外情况，中央控制室无法打开时，可采用水下ROV进行操作吸力桩型导管架安装完成后，内外将不再有任何压力差。
