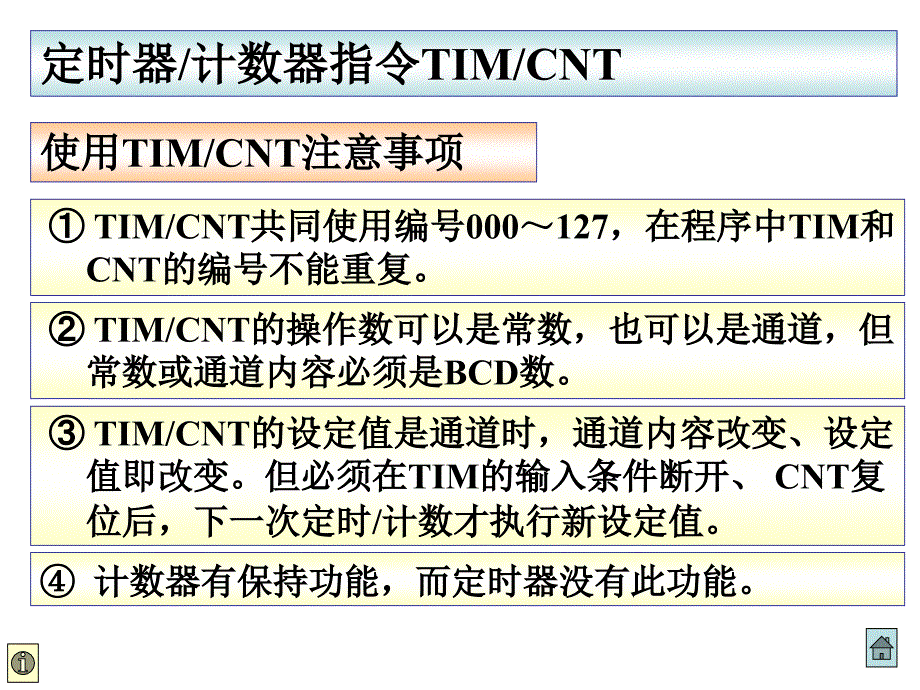

定时器/计数器指令TIM/CNT,使用TIM/CNT注意事项,① TIM/CNT共同使用编号000～127，在程序中TIM和CNT的编号不能重复② TIM/CNT的操作数可以是常数，也可以是通道，但常数或通道内容必须是BCD数④ 计数器有保持功能，而定时器没有此功能③ TIM/CNT的设定值是通道时，通道内容改变、设定值即改变但必须在TIM的输入条件断开、 CNT复位后，下一次定时/计数才执行新设定值1. 定时器TIM/ TIMH,TIM——普通定时器 定时时间为0~999.9 s,TIMH ——高速定时器 定时时间 为0~99. 99 s,N：000~127 （ TIM与TIMH共用这些编号 ）,SV ：0~9999 单位：TIM 为0.1 s；TIMH 为0.01 s,,,定时器ON后，若执行条件OFF，定时器复位③ 当扫描时间Ts >0.1秒时，TIM会不准确；当Ts > 0.01秒时，TIMH会不准确★ 定时器的功能,当执行条件ON时开始定时，定时过程中执行条件要保持ON定时时间到，定时器ON、其所属触点动作此后只 要执行条件保持ON ， 其ON状态保持。
⑤ 定时器ON后，若PLC断电，定时器复位当定时器复位时，其当前值为设定值★定时器TIM 、TIMH的用法,LD 00000 TIM 000# 0050 LD TIM 000 OUT 01000,TIM定时时间：50×0.1 = 5s,开始定时,定时 到,定时器复位,,对TIMH计算： 50×0.01 = 0.5s,,,分析程序对线圈01000的控制,00000对应启动按钮、00001对应停车按钮 按下启动按钮 → 线圈00000ON→,线圈20000ON→,闭合,闭合,闭合,触点20000闭合→,TIM001开始定时→,经过 5s→,TIM001 ON →,触点TIM001闭合→,线圈01000 ON,触点00000闭合→,定时器定时功能例(1),自按下启动按钮5s后线圈01000 ON,,,线圈01000 ON期间按下停车按钮 →,线圈00001通电→,线圈20000断电→,断开,TIM001 复位 →,断开,断开,触点00001断开→,触点20000断开→,触点TIM001断开→,线圈01000 OFF,按下停车按钮，线圈01000 OFF,自按下启动按钮 5s后线圈01000 ON,,,分析程序对01000的控制作用。
00000闭合→20000接通→,10秒到→TIM001 ON→,TIM001 自复位 ！,设HR00中数据为0100，TIM001的定时值为10 秒TIM001开始定时→,闭合,线圈01000 ON,闭合,断开,欲保持01000 ON——需加自锁,自锁,定时器定时功能例(2),常开触点TIM001 ON→,常闭触点TIM001 OFF,断开,,,TIM001自复位后，即开始下一轮定时当改变通道HR00中的内容时，TIM的设定值即改变！,在01000 ON期间，若线圈00001 ON→,线圈20000断电→,TIM001 复位→,线圈01000 OFF,断开,断开,断开,触点00001断开→,但需TIM复位后、下一次定时才执行新设定值,,,分析程序对01000的控制作用自00000 ON→线圈20000 ON→,900秒到→ TIM001 ON →,900秒到→ TIM002 ON →,定时器级联使用——SV= SV1+SV2,TIM02开始定时→,线圈01000 ON,TIM01开始定时→,★ 定时器定时时间的扩展,闭合,闭合,闭合,,,练习：写出梯形图的语句表LD 00000,OR 20000,AND NOT 00001,OUT 20000,LD 20000,TIM 001 #9000,LD TIM001,TIM 002# 9000,LD TIM002,OUT 01000,,,。
