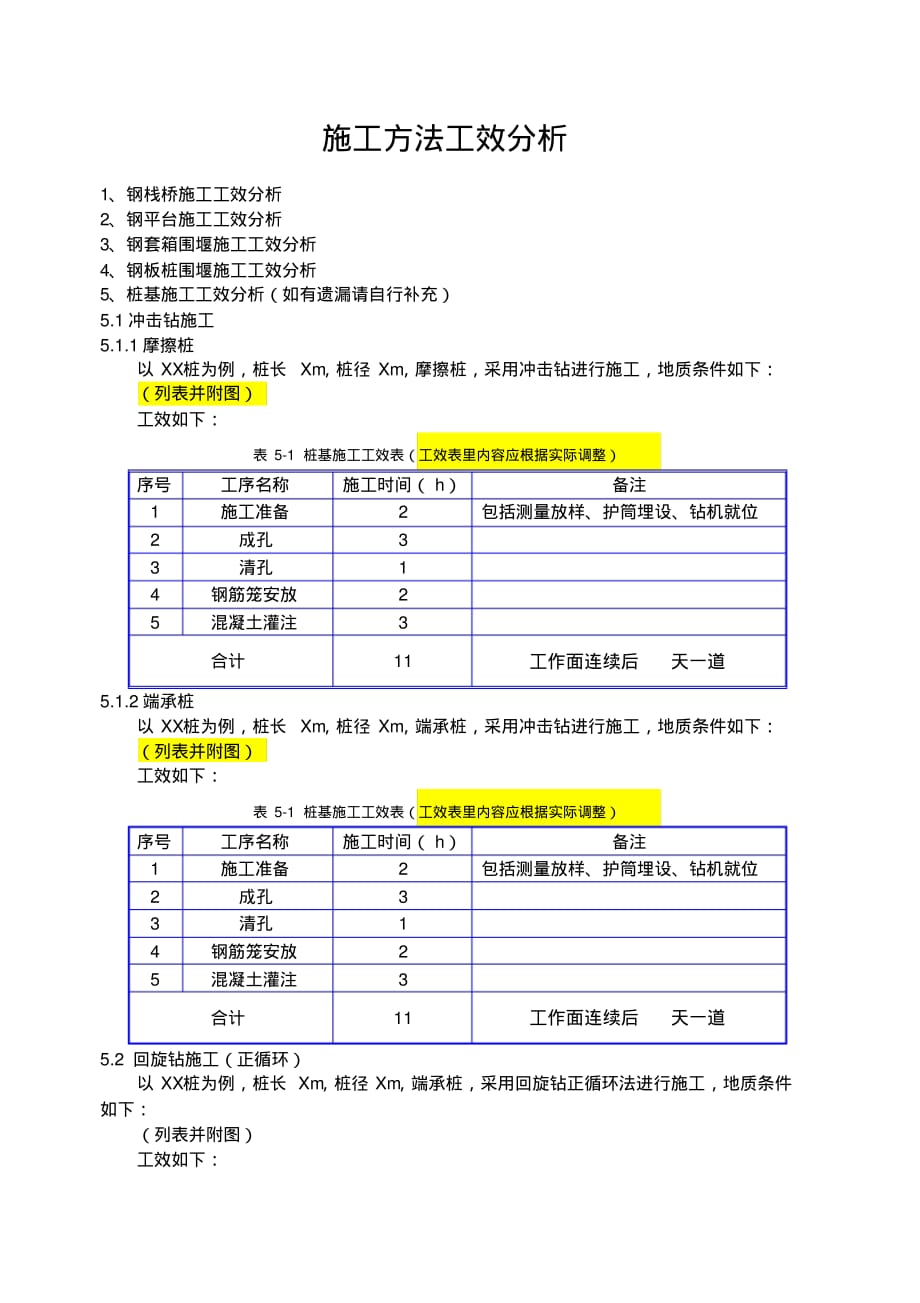

施工方法工效分析 1、钢栈桥施工工效分析 2、钢平台施工工效分析 3、钢套箱围堰施工工效分析 4、钢板桩围堰施工工效分析 5、桩基施工工效分析（如有遗漏请自行补充） 5.1 冲击钻施工 5.1.1 摩擦桩 以 XX桩为例，桩长 Xm ，桩径 Xm ，摩擦桩，采用冲击钻进行施工，地质条件如下： （列表并附图） 工效如下： 表 5-1 桩基施工工效表（工效表里内容应根据实际调整） 序号工序名称施工时间（ h）备注 1 施工准备2 包括测量放样、护筒埋设、钻机就位 2 成孔3 3 清孔1 4 钢筋笼安放2 5 混凝土灌注3 合计11 工作面连续后天一道 5.1.2 端承桩 以 XX桩为例，桩长 Xm ，桩径 Xm ，端承桩，采用冲击钻进行施工，地质条件如下： （列表并附图） 工效如下： 表 5-1 桩基施工工效表（工效表里内容应根据实际调整） 序号工序名称施工时间（ h）备注 1 施工准备2 包括测量放样、护筒埋设、钻机就位 2 成孔3 3 清孔1 4 钢筋笼安放2 5 混凝土灌注3 合计11 工作面连续后天一道 5.2 回旋钻施工（正循环） 以 XX桩为例，桩长 Xm ，桩径 Xm ，端承桩，采用回旋钻正循环法进行施工，地质条件 如下： （列表并附图） 工效如下： 表 5-2 桩基施工工效表 序号工序名称施工时间（ h）备注 1 施工准备2 包括测量放样、护筒埋设、钻机就位 2 成孔3 3 清孔1 4 钢筋笼安放2 5 混凝土灌注3 合计11 工作面连续后天一道 5.3 回旋钻施工（反循环） 以 XX桩为例，桩长 Xm ，桩径 Xm ，端承桩，采用回旋钻反循环法进行施工，地质条件 如下： （列表并附图） 工效如下： 表 5-3 桩基施工工效表 序号工序名称施工时间（ h）备注 1 施工准备2 包括测量放样、护筒埋设、钻机就位 2 成孔3 3 清孔1 4 钢筋笼安放2 5 混凝土灌注3 合计11 工作面连续后天一道 5.4 旋挖钻施工 以 XX桩为例，桩长 Xm ，桩径 Xm ，端承桩，采用旋挖钻进行施工，地质条件如下： （列表并附图） 工效如下： 表 5-4 桩基施工工效表 序号工序名称施工时间（ h）备注 1 施工准备2 包括测量放样、护筒埋设、钻机就位 2 成孔3 3 清孔1 4 钢筋笼安放2 5 混凝土灌注3 合计11 工作面连续后天一道 6、地系梁施工工效分析 6.1 地系梁类型一 地系梁尺寸，混凝土方量方，（最好加上断面图和尺寸图）工效如下： 表 6-1 地系梁施工工效表 序号项目施工天数（ d）备注 1 基坑开挖0.5 2 凿桩头1.5 3 混凝土垫层0.5 4 钢筋、模板安装2 5 混凝土浇筑0.5 合计5 工作面连续后天一 道 6.2 地系梁类型二 地系梁尺寸，混凝土方量方，（最好加上断面图和尺寸图）工效如下： 表 6-2 地系梁施工工效表 序号项目施工天数（ d）备注 1 基坑开挖0.5 2 凿桩头1.5 3 混凝土垫层0.5 4 钢筋、模板安装2 5 混凝土浇筑0.5 合计5 工作面连续后天一 道 7、承台施工工效分析（不同承台类型单独分析） 7.1 承台类型一 承台尺寸，混凝土方量方，（最好加上断面图和尺寸图）工效如下： 表 7-1 承台施工工效表 序号项目施工天数（ d）备注 1 基坑开挖0.5 2 凿桩头2 3 混凝土垫层0.5 4 钢筋、模板安装3.5 5 混凝土浇筑0.5 合计7 工作面连续后4 天一 道 7.2 承台类型二 承台尺寸，混凝土方量方，（最好加上断面图和尺寸图）工效如下： 表 7-2 承台施工工效表 序号项目施工天数（ d）备注 1 基坑开挖0.5 2 凿桩头2 3 混凝土垫层0.5 4 钢筋、模板安装3.5 5 混凝土浇筑0.5 合计7 工作面连续后4 天一 道 8、墩柱施工工效分析 8.1 墩柱类型一 墩柱类型，混凝土方量方，（最好加上断面图和尺寸图）工效如下： 表 4-4 圆柱墩施工工效表 一次性浇筑 H 10m 工序施工天数备注 凿毛0.5 砼面露出粗骨料 爬梯搭设1 钢筋2 模板0.5 浇筑混凝土0.5 等强1 搭设第二节支架 拆除模板0.5 包括清理 小计6 第二次浇筑 H 10m 凿毛0.5 砼面露出粗骨料 墩柱钢筋绑扎、模板1.5 混凝土浇筑0.5 总计8.5 8.1 墩柱类型二 9、盖梁施工工效分析 9.1 盖梁类型一 表 4-5 盖梁施工工效表 序 号项目施工天数（ d） 1 抱箍 / 穿心棒、分配梁、底模安装1 2 钢筋绑扎3 3 模板安装0.5 4 混凝土浇筑0.5 合计5 9.2 盖梁类型二 10、预制箱梁施工工效分析 本标段预制箱梁 / 空心板合计 1008榀，预制场共配置1 个 40m箱梁预制台座， 40 个 20m箱梁预制台座， 2 个 20m箱梁底腹板钢筋绑扎台座， 2 个 20m箱梁顶板钢筋绑扎台座， 6 个 8m空心板预制台座， 4 个 13m空心板预制台座。
每个台座按2.5 榀/ 月计算，梁场月 最大生产能力 80榀箱梁， 15 榀 8m空心板， 10榀 13m空心板，最大存 142榀箱梁， 30 榀 13m空心板， 32 榀 8m空心板 2017 年 4 月 1 日至 2018 年 7 月 31 日 （2017年 11月 1 日至 2018年 2月 28 日为冬休 期，不预制），施工时间 11 个月，可完成 880榀 20m箱梁，165 榀 8m空心板，110榀 13m 空心板，满足施工需要一个作业队需要配置工人63 人，其中钢筋工 26 人（绑扎 18 人、 加工 8人），模板工 15人（外模 7 人、内模 8 人），混凝土工 12 人，张拉压浆 6 人，起 重工 4人，配备 20m箱梁模板 8 套(4 套中梁， 4 套边梁 ) ，配备 8m空心板模板 2 套(1 中 梁，1 边梁)，配备 13m空心板模板 2 套(1 中梁， 1 边梁) 表 4-6 预制箱梁施工工效表 序号工序名称施工时间（ d）备注 1 底腹板钢筋及钢绞线安装0.5 2 外侧模安装0.5 3 内模安装及顶板钢筋、钢绞线安 装 0.5 4 混凝土浇筑0.5 5 等强、养护7 6 张拉压浆1 合计：10 11、箱梁架设施工工效分析 本标段预制箱梁873榀，空心板 135 榀，本标段采用两台架桥机从梁场向两边分别进 行架设，架桥机架设速度按60-70 榀/ 月计算，在路基上行走速度按400 米/ 天计算，配备 架设人员 8 人，架桥机 2 台，运梁车 4 台。
表 4-7 单榀箱梁架设工效表 序号工序名称施工时间（ h）备注 1 提梁0.5 2 运梁1 3 喂梁0.5 4 落梁0.5 5 过跨3 合计：5.5 （2.5 ） 括号内为不过跨时 间 12、隧道施工工效分析 海寨隧道（前半段）左线长1020m ，右线长 1004 米，左线隧道级围岩长805m ，级围 岩长 215m ，右线隧道级围岩长780m, 级围岩长 224m ，级围岩隧道采用上下台阶法 开挖，级围岩隧道采用台阶环形开挖级围岩采用上下台阶新奥法施工，采用I18 的工字钢进行支护， 每榀工字钢的间距为100cm ，1 天 3 个进尺，每月掘进 90 米，级围 岩采用台阶环形开挖法施工， 采用 I20b 的工字钢进行支护 , 每榀工字钢的间距为80cm ，1 天 2 个进尺，每月掘进48 米，右线右侧存在偏压，采取重新配载进行纠偏后，先对右洞 进行开挖，右线开挖 50米后进行左洞开挖， 右线开挖完成需要13.4 月，左线开挖完成需 要 13.5 个月，故隧道工期在14 个月满足工期安排要求 13、路基施工工效分析 14、路面施工工效分析 15、桥面附属施工工效分析 。
